竖直平面内的圆周运动(绳、杆模型)学校学案

竖直平面内的圆周运动——轻绳、轻杆模型教案
《竖直平面内的圆周运动——轻绳、轻杆模型教案》这是优秀的教学设计文章，希望可以对您的学习工作中带来帮助！
微课名称：竖直平面内的圆周运动--轻绳、轻杆模型
微课的设计思路：通过观看教学录像自学，完成下列学习任务：1.掌握竖直平面内圆周运动的一般分析方法。

2.理解竖直平面内圆周运动两种模型在圆周最高点的临界条件。

3.完成配套进阶练习。

通过视频理解竖直平面内圆周运动的两种模型特点，通过学习任务单熟练竖直平面内圆周运动的一般解题思路和方法。

微课的用途：通过观看教学视频了解竖直平面内圆周运动向心力的来源，能够写出表达式，知道轻绳、轻杆模型通过最高点的临界条件。

完成《微课学习任务单》规定的任务，熟练竖直平面内圆周运动的一般解题思路和方法。

竖直平面内的圆周运动——轻绳、轻杆模型教案这篇文章共794字。

相关文章
《三年语文上册《4 古诗三首》生字拼音组词》：1、三年语文上册《4 古诗三首》生字拼音组词我会写寒hán(严寒、寒冷、寒来暑往) 径jìng(径直、途径、大相径庭) 斜xié(斜线、斜坡、目不斜视) 霜shuāng(霜冻、风霜、霜期) 赠zèng(赠言、赠送、《《傅雷家书》知识要点》：1、《傅雷家书》知识要点简介：《傅雷家书》是傅雷夫妇写给儿子的书信集，摘编了傅雷先生1954年至1966年的186封书信，最长的一封信长达7000多字。

字里行间，充满了父亲对儿子的挚爱、期望，以及对国家和世界的高尚情感。

引入竖直面内的圆周运动是典型的变速曲线运动。

涉及知识面比较广，既有临界问题，又有能量守恒的问题，分析时要注意运动模型的区别和临界条件的不同。

我们先来复习一下竖直面内圆周运动的两个典型模型：轻绳、轻杆模型【教师提问】两种模型中物体在最高点受力情况有何不同？【学生回答】．“轻绳”模型和“轻杆”模型不同的原因在于“轻绳”只能对小球产生拉力，而“轻杆”既可对小球产生拉力也可对小球产生支持力。

比较两种模型物理情景最高点无支撑最高点有支撑实例球与绳连接、水流星、沿内轨道的“过山车”等球与杆连接、球在光滑管道中运动等图示异同点受力特征除重力外，物体受到的弹力方向：向下或等于零除重力外，物体受到的弹力方向：向下、等于零或向上受力示意图分组讨论两种模型在最高点物体受力和速度的关系：[基础反馈 ]1、2两题[典例1】半径为R的光滑圆环轨道竖直放置,一质量为m的小球恰能在此圆轨道内做圆周运动,则小球在轨道最低点处对轨道的压力大小为 ( )A.3mgB.4mgC.5mgD.6mg 学生思考并回答问题学生回答两种模型的临界条件讨论并回答问题思考回答问题讨论回答问题【解题探究】(1)如何求小球在轨道最低点的速度?(2)求小球在最低点对轨道的压力,要以谁为研究对象?此题为轻绳模型，重点讲解最高点和最低点的受力情况，和最高点与最低点建立联系的方法-----能量守恒，让学生会运用牛顿第二定律和能量观点解决圆周运动问题。

【典例2】[2015·潍坊模拟]长L＝0.5 m质量可忽略的细杆，其一端可绕O点在竖直平面内无摩擦地转动，另一端固定着一个小球A。

A的质量为m＝2 kg，如图所示，求在下列两种情况下，球在最高点时杆对小球的作用力：(1)A在最低点的速率为21 m/s；(2)A在最低点的速率为6 m/s。

此题要注意杆的弹力是拉力还是支持力，及其方向。

[典例3] [2014·课标全国卷Ⅱ]如图，一质量为M的光滑大圆环，用一细轻杆固定在竖直平面内；套在大环上质量为m的小环(可视为质点)，从大环的最高处由静止滑下。

竖直平面内圆周运动窦乐江【要点梳理】要注意竖直平面内圆周运动的两种临界状态的不同：分类 最高点无支撑最高点有支撑实例球与绳连接、水流星、翻滚过山车球与杆连接，车过拱桥、球过竖直管道、套在圆环上的物体等图示在最高点受力 重力、弹力F 弹向下或等于零mg ＋F 弹＝m v 2r重力、弹力F 弹向下、向上或等于零mg±F 弹＝m v 2r恰好过 最高点F 弹＝0，mg ＝m v 2r，v ＝rg(在最高点速度不能为零)F 弹＝mg ，F 向＝0(在最高点速度可以为零)【典题例证】考向一、竖直平面内的圆周运动的考查【例1】如图所示，质量为m 的小球置于正方体的光滑硬质盒子中，盒子的边长略大于球的直径。

某同学拿着该盒子在竖直平面内做半径为R 的匀速圆周运动，已知重力加速度为g ，空气阻力不计，问：(1)要使盒子在最高点时盒子与小球之间恰好无作用力，则该盒子做匀速圆周运动的周期为多少？(2)若盒子以(1)中周期的12做匀速圆周运动，则当盒子运动到图示球心与O 点位于同一水平面位置时，小球对盒子的哪些面有作用力，作用力为多大？规范解答审题指导解：（1）小球在最高点受什么力的作用？（2）周期变为原来的12后，小球的向心加速度多大？方向如何？是谁来提供向心力？【教你一招】：【对应训练】如图甲所示，在同一竖直平面内两正对着的半径为R 的相同半圆光滑轨迹，相隔一定的距离x ，虚线沿竖直方向，一质量为m 的小球能在其间运动。

今在最低点B 与最高点A 各放一个压力传感器，测试小球对轨道的压力，并通过计算机显示出来。

(不计空气阻力，g 取10 m/s 2)(1)要使小球不脱离轨道，求小球在A 点的速度大小；(2)求A 、B 两点的压力差ΔF N 与x 的函数关系；(用m 、R 、g 表示)(3)若测得两点压力差ΔFN 与距离x 的图象如图乙所示。

根据图象，求小球的质量。

考向二、平抛运动与圆周运动的综合考查【例2】(2014·福建·21)(19分)如图所示为某游乐场内水上滑梯轨道示意图，整个轨道在同一竖直平面内，表面粗糙的AB 段轨道与四分之一光滑圆弧轨道BC 在B 点水平相切.点A 距水面的高度为H ，圆弧轨道BC 的半径为R ，圆心O 恰在水面.一质量为m 的游客(视为质点)可从轨道AB 的任意位置滑下，不计空气阻力.(1)若游客从A 点由静止开始滑下，到B 点时沿切线方向滑离轨道落在水面D 点，OD ＝2R ，求游客滑到B 点时的速度v B 大小及运动过程轨道摩擦力对其所做的功W f ；(2)某游客从AB 段某处滑下，恰好停在B 点，又因受到微小扰动，继续沿圆弧轨道滑到P 点后滑离轨道，求P 点离水面的高度h.(提示：在圆周运动过程中任一点，质点所受的向心力与其速率的关系为F 向＝rv m 2)规范解答 审题指导解：（1）游客经历了哪几个阶段，各阶段的受力和运动特点是什么？选择合适的依据解题。

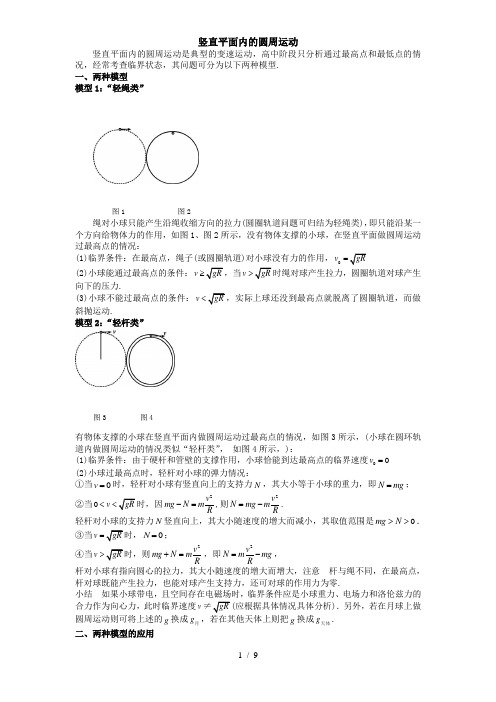

竖直平面内的圆周运动竖直平面内的圆周运动是典型的变速运动，高中阶段只分析通过最高点和最低点的情况，经常考查临界状态，其问题可分为以下两种模型.一、两种模型模型1：“轻绳类”绳对小球只能产生沿绳收缩方向的拉力(圆圈轨道问题可归结为轻绳类)，即只能沿某一个方向给物体力的作用，如图1、图2所示，没有物体支撑的小球，在竖直平面做圆周运动过最高点的情况：(1)临界条件：在最高点，绳子(或圆圈轨道)对小球没有力的作用，v gR=(2)小球能通过最高点的条件：v gR≥，当v gR>时绳对球产生拉力，圆圈轨道对球产生向下的压力.(3)小球不能过最高点的条件：v gR<，实际上球还没到最高点就脱离了圆圈轨道，而做斜抛运动.模型2：“轻杆类”有物体支撑的小球在竖直平面内做圆周运动过最高点的情况，如图3所示，(小球在圆环轨道内做圆周运动的情况类似“轻杆类”，如图4所示，)：(1)临界条件：由于硬杆和管壁的支撑作用，小球恰能到达最高点的临界速度0v=(2)小球过最高点时，轻杆对小球的弹力情况：①当0v=时，轻杆对小球有竖直向上的支持力N，其大小等于小球的重力，即N mg=；②当0v gR<<2vmg N mR-=,则2vN mg mR=-.轻杆对小球的支持力N竖直向上，其大小随速度的增大而减小，其取值范围是0mg N>>．③当v gR0N=；④当v gR2vmg N mR+=，即2vN m mgR=-，杆对小球有指向圆心的拉力，其大小随速度的增大而增大，注意杆与绳不同，在最高点，杆对球既能产生拉力，也能对球产生支持力，还可对球的作用力为零.小结如果小球带电，且空间存在电磁场时，临界条件应是小球重力、电场力和洛伦兹力的合力作为向心力，此时临界速度v gR应根据具体情况具体分析)．另外，若在月球上做圆周运动则可将上述的g换成g月，若在其他天体上则把g换成g天体.二、两种模型的应用图1 图2图3 图4【例1】如图5所示，质量为m 的小球从光滑的斜面轨道的A 点由静止下滑，若小球恰能通过半径为R 的竖直圆形轨道的最高点B 而做圆周运动，问A 点的高度h 至少应为多少? 【解析】此题属于“轻绳类”，其中“恰能”是隐含条件，即小球在最高点的临界速度是v Rg =临界，根据机械能守恒定律得2122mgh mg R mv =⋅+临界把v Rg =临界代入上式得：min 52h R =．【例2】如图6所示，在竖直向下的匀强电场中，一个带负电q 、质量为m 且重力大于所受电场力的小球，从光滑的斜面轨道的A 点由静止下滑，若小球恰能通过半径为R 的竖直圆形轨道的最高点B 而做圆周运动，问A 点的高度h 至少应为多少?【解析】此题属于“轻杆类”，带电小球在圆形轨道的最高点B 受到三个力作用:电场力F qE =，方向竖直向上；重力mg ；弹力N ，方向竖直向下．由向心力公式，有2Bv mg N qE m R+-=要使小球恰能通过圆形轨道的最高点B 而做圆周运动，说明小球此时处于临界状态，其速率B v 为临界速度，临界条件是0N =．由此可列出小球的临界状态方程为2Bv mg qE m R-= ①根据动能定理，有21()(2)2B mg qE h R mv -⋅-= ②解之得：min 52h R =说明 把②式中的mg qE -换成2Bv m R，较容易求出min 52h R =【例3】如图6所示，在竖直向下的匀强电场中，一个带正电q 、质量为m 且重力大于所受电场力的小球，从光滑的斜面轨道的A 点由静止下滑，若小球恰能通过半径为R 的竖直圆形轨道的最高点B 而做圆周运动，问A 点的高度h 至少应为多少?【解析】此题属于“轻绳类”，题中“恰能”是隐含条件，要使带电小球恰能通过圆形轨道的最高点B 而做圆周运动，说明小球此时处于临界状态，其速率B v 为临界速度，临界条件是0N =．由此可列出小球的临界状态方程为：2Bv mg qE m R+= ①根据动能定理，有21()(2)2B mg qE h R mv +⋅-= ②由上述二式解得：min 52h R =小结 上述两题条件虽然不同，但结果相同，为什么?因为电场力与重力做功具有相同的特点，重力做功仅与初、末位置的高度差有关；在匀强电场中，电场力做功也仅与沿电场力方向的距离差有关．我们不妨可以这样认为，例2中的“等效重力加速度1g ”比例1中的重力加速度g 减小，例3中的“等效重力加速度2g ”比例1中的重力加速度g 增大．图5图6例2中1v Rg =临界，211122mg h mg R mv =⋅+临界；例3中2v Rg =临界，222122mg h mg R mv =⋅+临界．把v 临界代入各自对应的式子，结果1mg 、2mg 分别都约去了，故min 52h R =． 【例4】如图7所示，一个带正电q 、质量为m 的电荷，从光滑的斜面轨道的A 点由静止下滑，若小球恰能通过半径为R 的竖直圆形轨道的最高点B (圆弧左半部分加上垂直纸面向外的匀强磁场)，问点A 的高度至少应为多少?【解析】此题属于“轻绳类”，题中“恰能”是隐含条件，要使小球恰能通过圆形轨道的最高点B ，说明小球此时处于临界状态，其速率B v 为临界速率，临界条件是0N =，由此可列出小球的临界状态方程为2BB v mg qv B m R+= ①2122B mgh mg R mv =⋅+， ②由①式可得: 224()2B R m g v qB qB m R ⎡⎤=±+⎢⎥⎢⎥⎣⎦因B v 只能取正值，即224()2B R m g v qB qB m R ⎡⎤=++⎢⎥⎢⎥⎣⎦则2222min242()8R m g h R qB qB R m g ⎡⎤=+++⎢⎥⎢⎥⎣⎦【例5】如图8所示，在竖直向下的均匀电场中，一个带正电q 、质量为m 的电荷，从光滑的斜面轨道的A 点由静止下滑，若小球恰能通过半径为R 的竖直圆形轨道的最高点B (圆弧左半部分加上垂直纸面向外的匀强磁场)，问点A 的高度h 至少应为多少?图7图 8【解析】此题属于“轻绳类”，题中“恰能”是隐含条件，要使小球恰能通过圆形轨道的最高点B ，说明小球此时处于临界状态，其速率B v 为临界速率，临界条件是0N =，由此可列出小球的临界状态方程为 2BB v mg qv B qE m R++= ①21()(2)2B mg qE h R mv +⋅-= ②由①式可得: 24()()2B R m v qB qB mg qE m R ⎡⎤=±++⎢⎥⎣⎦因B v 只能取正值，即24()()2B R m v qB qB mg qE m R ⎡⎤=+++⎢⎥⎣⎦则222min42()()8()R m h R qB qB mg qE m mg qE R ⎡⎤=++++⎢⎥+⎣⎦小结 小球受到的洛伦兹力与轨道的弹力有相同的特点，即都与速度v 的方向垂直，它们对小球都不做功，而临界条件是0N =．【例6】如图9所示，ABD 为竖直平面内的光滑绝缘轨道，其中AB 段是水平的，BD 段为半径0.2m R =的半圆，两段轨道相切于B 点，整个轨道处在竖直向下的匀强电场中，场强大小35.010V/m E =⨯.一不带电的绝缘小球甲，以速度0v 沿水平轨道向右运动，与静止在B 点带正电的小球乙发生弹性碰撞。

第六章 圆周运动6.5竖直面内圆周运动的轻绳模型、轻杆模型一 竖直面内圆周运动的轻绳模型 1.模型概述无支撑物(如球与绳连接，沿内轨道运动的“过山车”等)的竖直面内的圆周运动，称为“轻绳模型”。

2.模型特点[试题案例] [例1] 一细绳与水桶相连，水桶中装有水，水桶与细绳一起在竖直平面内做圆周运动，如图所示，水的质量m ＝0.5 kg ，水的重心到转轴的距离l ＝50 cm 。

(g 取10 m/s 2)(1)若在最高点水不流出来，求桶的最小速率；(2)若在最高点水桶的速率v ＝3 m/s ，求水对桶底的压力大小。

轻绳模型情景图示弹力特征弹力可能向下，也可能等于零受力示意图力学方程 mg ＋F T ＝m v2r临界特征F T ＝0，即mg ＝m v 2r ，得v ＝grv ＝gr 的意义物体能否过最高点的临界点方法总结:[针对训练1] 如图所示，某公园里的过山车驶过轨道的最高点时，乘客在座椅里面头朝下，身体颠倒，若轨道半径为R，要使体重为mg的乘客经过轨道最高点时对座椅的压力等于自身的重力，则过山车在最高点时的速度大小为( )A.0B.gRC.2gRD.3gR二竖直面内圆周运动的轻杆模型1.模型概述有支撑物(如球与杆连接，小球在弯管内运动等)的竖直面内的圆周运动，称为“轻杆模型”。

2.模型特点轻杆模型情景图示弹力特征弹力可能向下，可能向上，也可能等于零受力示意图力学方程mg±F N＝m v2 r临界特征v＝0，即F向＝0，此时F N＝mgv＝gr的意义F N表现为拉力还是支持力的临界点[试题案例][例2](多选)长为L的轻杆，一端固定一个小球，另一端固定在O点，使小球在竖直平面内做圆周运动，关于小球在最高点的速度v，下列说法中正确的是( )A．当v的值为gL时，杆对小球的弹力为零B．当v由gL逐渐增大时，杆对小球的拉力逐渐增大C．当v由gL逐渐减小时，杆对小球的支持力逐渐减小D．当v由零逐渐增大时，向心力也逐渐增大[例3] 长L＝0.5 m的轻杆，其一端连接着一个零件A，A的质量m＝2 kg。

三大力场中竖直面内圆周运动模型特训目标特训内容目标1重力场中的竖直面内圆周运动的绳(或轨道内侧)模型(1T -6T )目标2重力场中的竖直面内圆周运动的杆(或管)模型(7T -12T )目标3电磁场中的竖直面内圆周运动模型(13T -18T )【特训典例】一、重力场中的竖直面内圆周运动的绳(或轨道内侧)模型1如图a ，在竖直平面内固定一光滑的半圆形轨道ABC ，小球以一定的初速度从最低点A 冲上轨道，图b 是小球在半圆形轨道上从A 运动到C 的过程中，其速度平方与其对应高度的关系图像。

已知小球在最高点C 受到轨道的作用力为2.5N ，空气阻力不计，B 点为AC 轨道中点，重力加速度g 取10m/s 2，下列说法正确的是()A.图b 中x =25m 2/s 2B.小球质量为0.2kgC.小球在A 点时重力的功率为5WD.小球在B 点受到轨道作用力为8.5N【答案】ABD【详解】A ．小球在光滑轨道上运动，只有重力做功，故机械能守恒，有12mv 2A =12mv 2h +mgh 解得v 2A =v 2h +2gh 即x =9+2×10×0.8 m 2/s 2=25m 2/s 2，A 正确；B ．依题意小球在C 点，有F +mg =m v 2C R 又v 2C =9m 2/s 2，2R =0.8m 解得m =0.2kg ，B 正确；C ．小球在A 点时重力方向竖直向下，速度水平向右，二者夹角为90°，根据P =mgv cos θ可知重力的瞬时功率为零，C 错误；D ．由机械能守恒，可得12mv 2A =12mv 2B +mgR 又因为小球在B 点受到的在水平方向上的合外力提供向心力，可得F B =mv 2BR联立，可得F B =8.5N ，D 正确。

故选ABD 。

2如图甲所示，一长为R 的轻绳，一端系在过O 点的水平转轴上，另一端固定一质量未知的小球，整个装置绕O 点在竖直面内转动，小球通过最高点时，绳对小球的拉力F 与其速度平方v 2的关系图像如图乙所示，图线与纵轴的交点坐标为a ，下列判断正确的是()A.利用该装置可以得出重力加速度，且g =RaB.绳长不变，用质量较大的球做实验，得到的图线斜率更大C.绳长不变，用质量较小的球做实验，得到的图线斜率更大D.绳长不变，用质量较小的球做实验，图线与纵轴的交点坐标不变【答案】CD【详解】A ．由图乙知当F =0时，v 2=a ，则有mg =mv 2R =ma R 解得g =a R 故A 错误；BC ．在最高点，根据牛顿第二定律得F +mg =m v 2R整理得v 2=R m F +gR 图线的斜率为k =Rm 可知绳长不变，小球的质量越小，斜率越大，故B 错误，C 正确；D ．由表达式v 2=RmF +gR 可知，当F =0时，有v 2=gR =a 可知图线与纵轴的交点坐标与小球质量无关，故D 正确。

2。

3 圆周运动的案例分析直平面内的圆周运动。

一、分析游乐场中的圆周运动 1．受力分析（1)过山车在轨道顶部时要受到重力和轨道对车的弹力作用,这两个力的合力提供过山车做圆周运动的向心力。

（2）当过山车恰好经过轨道顶部时，弹力为零,此时重力提供向心力。

2．临界速度（1）过山车恰好通过轨道顶部时的速度称为临界速度,记作v 临界，v临界＝错误!。

（2）当过山车通过轨道最高点的速度v ≥错误!时，过山车就不会脱离轨道;当v ＞错误!时,过山车对轨道还会产生压力作用。

（3）当过山车通过轨道最高点的速度v ＜错误!时，过山车就会脱离轨道，不能完成圆周运动. 预习交流1“水流星"是我国传统的杂技节目，演员们把盛有水的容器用绳子拉住在空中如流星般快速舞动，同时表演高难度的动作，容器中的水居然一滴也不掉下来。

“水流星"的运动快慢与绳上的拉力的大小有什么关系？如果绳上的拉力渐渐减小，将会发生什么现象？答案：“水流星”转得越快，绳上的拉力就越大。

若绳上的拉力减小，有可能使水流出来。

二、研究运动物体转弯时的向心力1．自行车转弯时要向转弯处的内侧倾斜,由地面对车的作用力与重力的合力作为转弯所需要的向心力。

2．汽车在水平路面上转弯时由地面的摩擦力提供向心力。

3．火车转弯时的向心力由重力和铁轨对火车的支持力的合力提供,其向心力方向沿水平方向。

预习交流2飞行中的鸟和飞机要改变方向转弯时，鸟的身体或飞机的机身要倾斜，如图所示,这是为什么？答案:鸟或飞机转弯时需要向心力，只有当鸟身或飞机的机身倾斜时,它们所受空气对它们的作用力和重力的合力才能提供它们转弯需要的向心力。

一、竖直面内的圆周运动实例分析1．汽车过拱形桥桥顶时，可认为是圆周运动模型，那么汽车过拱形桥顶时动力学特点有哪些？答案：汽车在桥顶受到重力和支持力作用，如图所示，向心力由两者的合力提供.（1)动力学方程: 由牛顿第二定律2=N v G F m R－解得22=N v v F G m mg m R R=－－。

竖直面内的圆周运动[学习目标] 会分析竖直面内的圆周运动，掌握轻绳、轻杆作用下圆周运动的分析方法并会求临界值．一、竖直面内圆周运动的轻绳模型如图所示，甲图中小球受绳拉力和重力作用，乙图中小球受轨道的弹力和重力作用，二者运动规律相同，现以甲图为例．(1)在最低点有：T 1－mg ＝m v 12L所以T 1＝mg ＋m v 12L(2)在最高点有：T 2＋mg ＝m v 22L所以T 2＝m v 22L－mg(3)最高点的最小速度：由于绳不可能对球有向上的支持力，只能产生向下的拉力，由T 2＋mg ＝m v 22L 可知，当T 2＝0时，v 2最小，最小速度为v 2min ＝gL .讨论：当v 2＝gL 时，拉力或压力为零． 当v 2>gL 时，小球受向下的拉力或压力． 当v 2<gL 时，小球不能到达最高点．例1 (多选)如图所示，用长为L 的细绳拴着质量为m 的小球在竖直平面内做完整的圆周运动，重力加速度为g .则下列说法正确的是( )A ．小球在最高点时所受向心力一定为小球重力B ．小球在最高点时绳子的拉力不可能为零C ．小球在最低点时绳子的拉力一定大于小球重力D ．小球在最高点的速率至少为gL 答案 CD解析 小球在最高点时，向心力可能等于重力，也可能等于重力与绳子的拉力的合力，取决于小球在该点的瞬时速度的大小，A 错误；小球在最高点时，若只有重力提供向心力，则拉力为零，B 错误；小球在最低点时向心力方向竖直向上，合力一定竖直向上，则拉力一定大于重力，C 正确；当小球刚好到达最高点时，仅有重力提供向心力，则有m v 2L ＝mg ，解得v＝gL ，D 正确．针对训练1 一细绳与水桶相连，水桶中装有水，水桶与细绳一起在竖直平面内做圆周运动，如图所示，水的质量m ＝0.5 kg ，水的重心到转轴的距离l ＝50 cm.(g 取10 m/s 2)(1)若在最高点水不流出来，求桶的最小速率；(结果保留三位有效数字，5取2.24) (2)若在最高点水桶的速率v ＝3 m/s ，求水对桶底的压力大小． 答案 (1)2.24 m/s (2)4 N解析 (1)以水桶中的水为研究对象，在最高点恰好不流出来，说明水的重力恰好提供其做圆周运动所需的向心力，此时桶的速率最小． 由牛顿第二定律有：mg ＝m v 02l ，得桶的最小速率为：v 0＝2.24 m/s.(2)因v ＞v 0，故此时桶底对水有向下的压力，设为N ，由牛顿第二定律有：N ＋mg ＝m v 2l ，得：N ＝4 N ．由牛顿第三定律知，水对桶底的压力大小：N ′＝4 N. 二、竖直面内圆周运动的轻杆模型如图所示，细杆上固定的小球和光滑管形轨道内运动的小球在重力和杆(管道)的弹力作用下做圆周运动．(1)最高点的最小速度由于杆或管在最高点能对小球产生向上的支持力，故小球恰能到达最高点的最小速度v ＝0，此时小球受到的支持力N ＝mg .(2)小球通过最高点时，轨道对小球的弹力情况①若v >gL ，杆或管的外侧对球产生向下的拉力或弹力，mg ＋F ＝m v 2L ，所以F ＝m v 2L －mg ，F 随v 的增大而增大．②若v ＝gL ，球在最高点只受重力，不受杆或管的作用力，F ＝0，mg ＝m v 2L.③若0≤v <gL ，杆或管的内侧对球产生向上的弹力，mg －F ＝m v 2L ，所以F ＝mg －m v 2L ，F随v 的增大而减小．例3 如图所示，长为0.5 m 的轻杆OA 绕O 点在竖直面内做圆周运动，A 端连着一个质量m ＝2 kg 的小球．求在下述的两种情况下，通过最高点时小球对杆的作用力的大小和方向(g 取10 m/s 2，π2＝10)：(1)杆做匀速圆周运动的转速为2 r/s ； (2)杆做匀速圆周运动的转速为0.5 r/s. 答案 (1)140 N 方向竖直向上 (2)10 N 方向竖直向下解析 设竖直向下为正方向，小球在最高点的受力如图所示：(1)杆的转速为2 r/s 时，ω＝2πn ＝4π rad/s ， 由牛顿第二定律得F ＋mg ＝mLω2， 故小球所受杆的作用力F ＝mLω2－mg ＝2×(0.5×42×π2－10) N ≈140 N ，即杆对小球有140 N 的拉力，由牛顿第三定律可知，小球对杆的拉力大小为140 N ，方向竖直向上．(2)杆的转速为0.5 r/s 时，ω′＝2πn ′＝π rad/s ，同理可得小球所受杆的作用力F ′＝mLω′2－mg ＝2×(0.5×π2－10) N ≈－10 N.力F ′为负值表示它的方向与受力分析中所假设的正方向相反，即杆对小球有10 N 的支持力，由牛顿第三定律可知，小球对杆的压力大小为10 N ，方向竖直向下．针对训练2 (多选)如图所示，长为l 的轻杆，一端固定一个小球，另一端固定在光滑的水平轴上，使小球在竖直面内做圆周运动，重力加速度为g ，关于小球在最高点的速度v ，下列说法正确的是( )A ．v 的最小值为glB ．v 由零逐渐增大，向心力也增大C ．当v 由gl 逐渐增大时，杆对小球的弹力逐渐增大D ．当v 由gl 逐渐减小时，杆对小球的弹力逐渐增大 答案 BCD解析 由于是轻杆，在最高点可对小球提供支持力，因此v 的最小值是零，故A 错误．v 由零逐渐增大，由F 向＝m v 2l 可知，F 向也增大，故B 正确．当v ＝gl 时，F ＝m v 2l ＝mg ，此时杆恰好对小球无作用力，向心力只由其自身重力提供；当v 由gl 逐渐增大时，m v 2l ＝mg ＋F ，故F ＝m v 2l －mg ，杆对球的力为拉力，且逐渐增大；当v 由gl 逐渐减小时，杆对球的力为支持力，此时，mg －F ′＝m v 2l ，F ′＝mg －m v 2l ，支持力F ′逐渐增大，杆对球的拉力、支持力都为弹力，故C 、D 正确．例4 质量为m 的小球在竖直平面内的圆管轨道内运动，小球的直径略小于圆管的内径，圆管内径远小于轨道半径，如图所示．已知小球以速度v 通过最高点时对圆管外壁的压力恰好为mg ，则小球以速度v2通过圆管的最高点时( )A ．小球对圆管内、外壁均无压力B ．小球对圆管外壁的压力等于mg2C ．小球对圆管内壁的压力等于mgD ．小球对圆管内壁的压力等于mg2答案 D解析 以小球为研究对象，小球通过最高点时，根据牛顿第二定律得mg ＋mg ＝m v 2r ；当小球以速度v 2通过圆管的最高点，根据牛顿第二定律得mg ＋N ＝m (v 2)2r ；联立解得：N ＝－12mg ，负号表示圆管对小球的作用力向上，即小球对圆管内壁的压力等于mg2，故D 正确．1.如图所示，某公园里的过山车驶过轨道的最高点时，乘客在座椅里面头朝下，人体颠倒，若轨道半径为R ，人体重为mg ，要使乘客经过轨道最高点时对座椅的压力等于自身的重力，则过山车在最高点时的速度大小为( )A ．0 B.gR C.2gR D.3gR答案 C解析 由题意知F ＋mg ＝2mg ＝m v 2R，故速度大小v ＝2gR ，C 正确．2.(多选)(2021·河北省高二学业考试)如图所示，轻杆一端固定在水平转轴O 上，另一端固定一个小球，轻杆随转轴在竖直平面内做圆周运动，当小球运动至最高点时，轻杆对小球的作用力( )A ．方向一定竖直向上B ．方向可能竖直向下C ．大小可能为0D ．大小不可能为0答案 BC解析 设杆长为R ，小球运动至最高点处，当重力刚好提供小球做圆周运动的向心力时，杆对小球无作用力，此时有mg ＝m v 2R ，解得v ＝gR ，当v >gR 时，杆对小球提供竖直向下的拉力，当v <gR 时，杆对小球提供竖直向上的支持力，故B 、C 正确，A 、D 错误． 3.杂技演员在表演“水流星”时的示意图如图所示，长为1.6 m 的轻绳的一端，系着一个总质量为0.5 kg 的盛水容器，以绳的另一端为圆心，在竖直平面内做圆周运动，若“水流星”通过最高点时的速度为4 m/s ，g 取10 m/s 2，则下列说法正确的是( )A ．“水流星”通过最高点时，有水从容器中流出B ．“水流星”通过最高点时，绳的张力及容器的底部受到的压力均为零C ．“水流星”通过最高点时处于完全失重状态，不受力的作用D ．“水流星”通过最高点时，绳子的拉力大小为5 N 答案 B解析 设水的质量为m ，当水对容器底压力为零时，有mg ＝m v 2r ，解得v ＝gr ＝4 m/s ，“水流星”通过最高点的速度为4 m/s ，知水对容器底压力为零，不会从容器中流出；设水和容器的总质量为M ，有T ＋Mg ＝M v 2r ，解得T ＝0，知此时绳子的拉力为零，故A 、D 错误，B 正确；“水流星”通过最高点时，仅受重力，处于完全失重状态，C 错误．4.如图所示，半径为R ，内径很小的光滑半圆管道竖直放置，小球直径略小于管道内径，质量为m 的小球从管道最低点以某一速度v 1进入管内，在圆管道最低点时，对管道的压力为7mg ，小球通过最高点P 时，对管外壁的压力为mg ，此时小球速度为v 2，则v 1∶v 2为(g 为重力加速度)( )A ．7∶2 B.3∶ 2 C.3∶1 D.7∶ 2答案 C解析 在圆管道最低点时，有7mg －mg ＝m v 12R ，小球通过最高点P 时，有mg ＋mg ＝m v 22R ，解得v 1∶v 2＝3∶1，选项C 正确．5．(多选)如图所示，一个内壁光滑的弯管道处于竖直平面内，其中管道半径为R .现有一个半径略小于弯管横截面半径(远小于 R )的光滑小球在弯管里运动，当小球通过最高点时速率为v 0，重力加速度为g ，则下列说法中正确的是( )A ．若v 0＝gR ，则小球对管内壁无压力B ．若v 0>gR ，则小球对管内上壁有压力C ．若0 <v 0<gR ，则小球对管内下壁有压力D ．不论v 0多大，小球对管内下壁都有压力 答案 ABC解析 在最高点，只有重力提供向心力时，由mg ＝m v 02R ，解得v 0＝gR ，因此小球对管内壁无压力，选项A 正确．若v 0>gR ，则有mg ＋N ＝m v 02R ，表明小球对管内上壁有压力，选项B 正确．若0<v 0<gR ，则有mg －N ＝m v 02R ，表明小球对管内下壁有压力，选项C 正确．综上分析，选项D 错误．6.如图所示，一个可以视为质点的小球质量为m ，以某一初速度冲上光滑半圆形轨道，轨道半径为R ＝0.9 m ，直径BC 与水平面垂直，小球到达最高点C 时对轨道的压力是重力的3倍，重力加速度g ＝10 m/s 2，忽略空气阻力，求：(1)小球通过C 点的速度大小；(2)小球离开C 点后在空中的运动时间； (3)小球落地点距B 点的距离． 答案 (1)6 m/s (2)0.6 s (3)3.6 m解析 (1)小球通过最高点C ，重力和轨道对小球的压力提供向心力，有F ＋mg ＝m v C 2R ，F ＝F ′＝3mg ，解得小球通过C 点的速度v C ＝6 m/s.(2)小球离开C 点后在空中做平抛运动，在竖直方向上做自由落体运动有2R ＝12gt 2，解得小球离开C 点后在空中的运行时间t ＝0.6 s.(3)小球在水平方向上做匀速直线运动有x ＝v C t ，得小球落地点距B 点的距离x ＝3.6 m.7．某飞行员的质量为m ，驾驶飞机在竖直面内以速度v 做匀速圆周运动，圆的半径为R ，在圆周的最高点和最低点比较，飞行员对座椅的压力在最低点比最高点大(设飞行员始终垂直于座椅的表面，重力加速度为g )( ) A ．mg B ．2mg C ．mg ＋m v 2RD ．2m v 2R答案 B解析 在最高点有：F 1＋mg ＝m v 2R ，解得：F 1＝m v 2R －mg ；在最低点有：F 2－mg ＝m v 2R ，解得：F 2＝mg ＋m v 2R，所以F 2－F 1＝2mg ，B 正确．8．(多选)如图甲所示，小球用不可伸长的轻绳连接后绕固定点O 在竖直面内做圆周运动，小球经过最高点时的速度大小为v ，此时绳子的拉力大小为T ，拉力T 与速度的平方v 2的关系如图乙所示，图中的数据a 、b 及重力加速度g 都为已知量，下列说法正确的是( )A ．数据a 与小球的质量无关B ．数据b 与小球的质量无关C ．比值ba 只与小球的质量有关，与圆周轨道半径无关D ．利用数据a 、b 和g 能够求出小球的质量和圆周轨道半径答案 AD解析 当v 2＝a 时，绳子的拉力为零，小球的重力提供向心力，则mg ＝m v 2r，解得v 2＝gr ，故a ＝gr ，与小球的质量无关，故A 正确；当v 2＝2a 时，对小球受力分析，则mg ＋b ＝m v 2r，解得b ＝mg ，与小球的质量有关，故B 错误；根据A 、B 可知b a ＝mr ，与小球的质量和圆周轨道半径都有关，故C 错误；由A 、B 的分析可知，b ＝mg ，a ＝gr ，故m ＝b g ，r ＝ag ，故D 正确．9．(多选)如图甲所示，轻杆一端固定在O 点，另一端固定一小球，现让小球在竖直平面内做半径为R 的圆周运动．小球运动到最高点时，杆与小球间弹力大小为F ，小球在最高点的速度大小为v ，其F －v 2图像如图乙所示．则( )A ．小球的质量为aRbB ．当地的重力加速度大小为RbC ．v 2＝c 时，小球对杆的弹力方向向上D ．v 2＝2b 时，小球受到的弹力与重力大小相等 答案 ACD解析 当小球受到的弹力F 方向向下时，F ＋mg ＝m v 2R ，解得F ＝mR v 2－mg ，当弹力F 方向向上时，mg －F ＝m v 2R ，解得F ＝mg －m v 2R ，对比F －v 2图像可知，b ＝gR ，a ＝mg ，联立解得g＝b R ，m ＝aRb ，A 正确，B 错误．v 2＝c 时，小球受到的弹力方向向下，则小球对杆的弹力方向向上，C 正确．v 2＝2b 时，由F ＝m R v 2－mg 及g ＝bR 可知小球受到的弹力与重力大小相等，D 正确．10.如图所示，长均为L 的两根轻绳，一端共同系住质量为m 的小球，另一端分别固定在等高的A 、B 两点，A 、B 两点间的距离也为L .重力加速度大小为g .现使小球在竖直平面内以AB 为轴做圆周运动，若小球在最高点速率为v 时，两根绳的拉力恰好均为零，则小球在最高点速率为2v 时，每根绳的拉力大小为( )A.3mgB.433mg C ．3mg D ．23mg答案 A解析 设小球在竖直面内做圆周运动的半径为r ，小球运动到最高点时轻绳与圆周运动轨道平面的夹角为θ＝30°，则r ＝L cos 30°.根据题述小球在最高点速率为v 时，两根绳的拉力恰好均为零，有mg ＝m v 2r ；小球在最高点速率为2v 时，设每根绳的拉力大小为F ，则有2F cosθ＋mg ＝m (2v )2r，联立解得：F ＝3mg ，故A 正确．11.(2021·湘潭一中月考)现有一根长L ＝1 m 的不可伸长的轻绳，其一端固定于O 点，另一端系着质量m ＝0.5 kg 的小球(可视为质点)，将小球提至O 点正上方的A 点处，此时绳刚好伸直且无弹力，如图所示．不计空气阻力，g 取10 m/s 2.(1)为保证小球能在竖直面内做完整的圆周运动，在A 点至少应施加给小球多大的水平速度？ (2)在小球以速度v 1＝4 m/s 水平抛出的瞬间，绳所受拉力为多少？(3)在小球以速度v 2＝1 m/s 水平抛出的瞬间，绳若受拉力，求其大小；若不受拉力，试求绳子再次伸直时所经历的时间．答案 (1)10 m/s (2)3 N (3)不受拉力 0.6 s解析 (1)小球做完整的圆周运动的临界条件为在最高点重力刚好提供小球所需的向心力，则 mg ＝m v 02L解得施加给小球的最小速度v 0＝10 m/s(2)因为v 1>v 0，故绳受拉力．根据牛顿第二定律有T ＋mg ＝m v 12L代入数据得绳所受拉力T ′＝T ＝3 N(3)因为v 2<v 0，故绳不受拉力．小球将做平抛运动，其运动轨迹如图所示， 设经过时间t 绳子再次伸直，则L 2＝(y －L )2＋x 2x ＝v 2ty ＝12gt 2代入数据联立解得t ＝0.6 s.。
