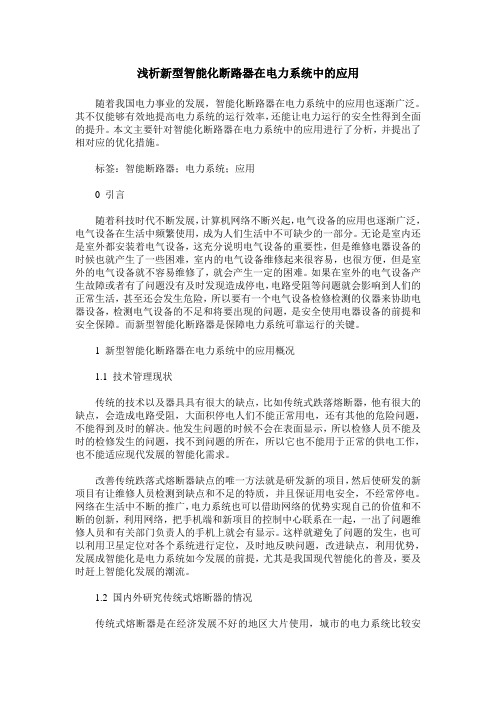

浅析新型智能化断路器在电力系统中的应用随着我国电力事业的发展，智能化断路器在电力系统中的应用也逐渐广泛。
其不仅能够有效地提高电力系统的运行效率，还能让电力运行的安全性得到全面的提升。
本文主要针对智能化断路器在电力系统中的应用进行了分析，并提出了相对应的优化措施。
标签：智能断路器；电力系统；应用0 引言随着科技时代不断发展，计算机网络不断兴起，电气设备的应用也逐渐广泛，电气设备在生活中频繁使用，成为人们生活中不可缺少的一部分。
无论是室内还是室外都安装着电气设备，这充分说明电气设备的重要性，但是维修电器设备的时候也就产生了一些困难，室内的电气设备维修起来很容易，也很方便，但是室外的电气设备就不容易维修了，就会产生一定的困难。
如果在室外的电气设备产生故障或者有了问题没有及时发现造成停电，电路受阻等问题就会影响到人们的正常生活，甚至还会发生危险，所以要有一个电气设备检修检测的仪器来协助电器设备，检测电气设备的不足和将要出现的问题，是安全使用电器设备的前提和安全保障。
而新型智能化断路器是保障电力系统可靠运行的关键。
1 新型智能化断路器在电力系统中的应用概况1.1 技术管理现状传统的技术以及器具具有很大的缺点，比如传统式跌落熔断器，他有很大的缺点，会造成电路受阻，大面积停电人们不能正常用电，还有其他的危险问题，不能得到及时的解决。
他发生问题的时候不会在表面显示，所以检修人员不能及时的检修发生的问题，找不到问题的所在，所以它也不能用于正常的供电工作，也不能适应现代发展的智能化需求。
改善传统跌落式熔断器缺点的唯一方法就是研发新的项目，然后使研发的新项目有让维修人员检测到缺点和不足的特质，并且保证用电安全，不经常停电。
网络在生活中不断的推广，电力系统也可以借助网络的优势实现自己的价值和不断的创新，利用网络，把手机端和新项目的控制中心联系在一起，一出了问题维修人员和有关部门负责人的手机上就会有显示。
这样就避免了问题的发生，也可以利用卫星定位对各个系统进行定位，及时地反映问题，改进缺点，利用优势，发展成智能化是电力系统如今发展的前提，尤其是我国现代智能化的普及，要及时赶上智能化发展的潮流。

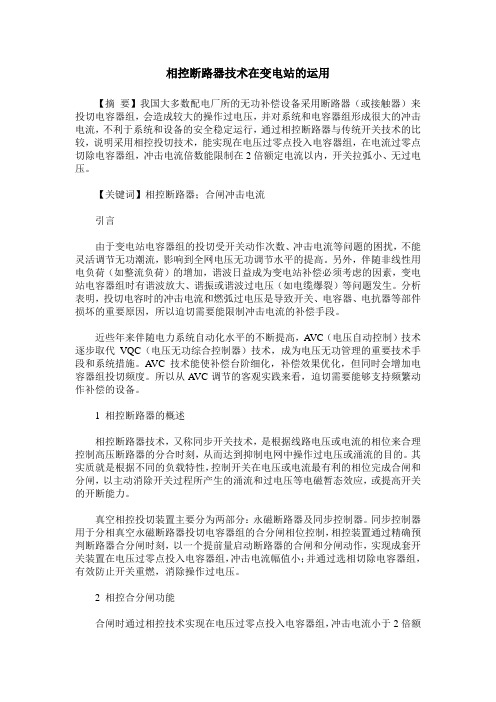

相控断路器技术在变电站的运用【摘要】我国大多数配电厂所的无功补偿设备采用断路器（或接触器）来投切电容器组，会造成较大的操作过电压，并对系统和电容器组形成很大的冲击电流，不利于系统和设备的安全稳定运行，通过相控断路器与传统开关技术的比较，说明采用相控投切技术，能实现在电压过零点投入电容器组，在电流过零点切除电容器组，冲击电流倍数能限制在2倍额定电流以内，开关拉弧小、无过电压。
【关键词】相控断路器；合闸冲击电流引言由于变电站电容器组的投切受开关动作次数、冲击电流等问题的困扰，不能灵活调节无功潮流，影响到全网电压无功调节水平的提高。
另外，伴随非线性用电负荷（如整流负荷）的增加，谐波日益成为变电站补偿必须考虑的因素，变电站电容器组时有谐波放大、谐振或谐波过电压（如电缆爆裂）等问题发生。
分析表明，投切电容时的冲击电流和燃弧过电压是导致开关、电容器、电抗器等部件损坏的重要原因，所以迫切需要能限制冲击电流的补偿手段。
近些年来伴随电力系统自动化水平的不断提高，A VC（电压自动控制）技术逐步取代VQC（电压无功综合控制器）技术，成为电压无功管理的重要技术手段和系统措施。
A VC技术能使补偿台阶细化，补偿效果优化，但同时会增加电容器组投切频度。
所以从A VC调节的客观实践来看，迫切需要能够支持频繁动作补偿的设备。
1 相控断路器的概述相控断路器技术，又称同步开关技术，是根据线路电压或电流的相位来合理控制高压断路器的分合时刻，从而达到抑制电网中操作过电压或涌流的目的。
其实质就是根据不同的负载特性，控制开关在电压或电流最有利的相位完成合闸和分闸，以主动消除开关过程所产生的涌流和过电压等电磁暂态效应，或提高开关的开断能力。
真空相控投切装置主要分为两部分：永磁断路器及同步控制器。
同步控制器用于分相真空永磁断路器投切电容器组的合分闸相位控制，相控装置通过精确预判断路器合分闸时刻，以一个提前量启动断路器的合闸和分闸动作，实现成套开关装置在电压过零点投入电容器组，冲击电流幅值小；并通过选相切除电容器组，有效防止开关重燃，消除操作过电压。
电力系统中新型智能化断路器的应用研究摘要：随着人们用电需求不断的增加，促进了电力行业的发展，配电线路的容量不断的增加，传统的断路器已难以满足发展的需求，新型的智能化的断路器的应用和研究成为了主要的方向，同时也成为了配电行业发展的趋势。
本文针对电力系统中新型智能化的断路器的应用进行了探究，希望对于电力行业的发展能够有所帮助并提供借鉴。
关键词：电力系统；新型智能化；断路器；应用随着社会的发展，人们物质生活水平的逐渐提高，在生产，生活等领域更加依赖于电能，电力系统的安全稳定运行显得尤为重要。
而在电力系统的运行过程中，断路器的正常开断处理，能够灵活的对电路的运行状态进行调整，并在电路发生故障时，及时的进行局部的切断处理以及快速反应，确保了整个电力系统的安全稳定运行。
而为了满足电力系统发展的需求，新型的自动化断路器的研究和应用，对于电力事业的发展意义重大。
1.新型智能化断路器应用的必要性随着配电线路容量不断的增加，传统的断路器技术以及器具的局限性难以满足电力行业发展的需求。
例如，传统的跌落式熔断器，当出现电路故障时，不能够及时的对问题进行解决，常常会导致大面积的电路受阻导致大面积停电，并伴随其他危险问题的出现。
也不利于检修人员的检修工作，很难在短时间内发现问题所在并进行解决，影响了正常的电力系统的运行，同时也不利于电力系统的自动化发展。
而随着电气设备广泛的应用，尤其是室外的，电气设备，如果发生了故障和问题，由于检修的困难会直接影响到人们的正常生活。
因此，新型智能化的断路器则显得尤为重要。
新型自动化断路器与传统的断路器技术相比，具有明显的技术优势，其主要表现在：第一，新型智能化断路器，其性能更高，体积小，而且可靠性强，他能够准确的对电流和电压进行采集，并精准的对故障类型进行判断。
新型的，智能化的断路器，其防护的等级更高。
他集成了高精度的电压传感器以及电流传感器以及取件单元的采集部分于一身，并在绝缘套管的保护下。
智能电力技术对电力电容器的控制与优化方案电力电容器是电力系统中常用的一种电力设备，它能够存储和释放电能，调整电压和电流的波动。
随着智能电力技术的不断发展，如何利用智能电力技术对电力电容器进行精确控制和优化，已经成为电力系统运行和能源利用的重要课题。
本文将探讨智能电力技术在电力电容器方面的应用，以及相应的控制与优化方案。
首先，智能电力技术在电力电容器控制方面的应用主要体现在两个方面：运行监测和智能控制。
运行监测包括电容器运行状态的监测和故障检测，通过传感器对电容器的电流、电压和温度进行实时监测，可以及时发现电容器的异常情况，以减少故障发生的可能性。
同时，智能电力技术还可以通过数据分析和预测模型，对电容器的寿命进行评估，提前进行维护和更换，以保障电力系统的可靠运行。
智能电力技术在电力电容器智能控制方面的应用主要包括功率因数补偿和电容器分组控制。
功率因数补偿是指通过对电容器的控制，调整系统的功率因数，提高电力系统的效率。
传统的功率因数补偿方法主要是根据系统的负载情况和功率因数的变化来手动调整电容器的接入和分离，效率低下且不够精确。
而利用智能电力技术，可以根据电力系统的实时负载情况，自动调整电容器的接入和分离，以实现最佳功率因数补偿效果。
除功率因数补偿外，电容器分组控制也是智能电力技术在电力电容器方面的重要应用。
电容器分组控制是指根据系统的负载情况和需求，将电容器划分成不同的组别，根据需要控制每个组别的接入和分离，以实现更加精确和灵活的电容器控制。
传统的电容器分组控制方法需要人工进行调整和切换，操作复杂且效率低下。
而利用智能电力技术，可以实现电容器分组控制的自动化和智能化，根据系统的需求实时调整每个组别的电容器接入和分离，提高系统的灵活性和稳定性。
针对电力电容器的控制与优化方案，智能电力技术提供了多种解决方案。
首先，智能电力技术可以实现对电容器的实时监测和故障检测，通过及时发现和处理电容器的异常情况，减少故障的发生，并延长电容器的使用寿命。
智能断路器在配电线路中的应用及问题解析发布时间：2021-12-10T03:10:45.552Z 来源：《电力设备》2021年第9期作者：蒋泽萍[导读] 随着Internet的飞速发展，整个全球的自动化进程得到了飞跃性的进步。
（云南电网有限责任公司普洱供电局云南普洱 665000）摘要：近年来信息技术的高速发展，使我国公民的生活水平得到了大幅度提高，电力行业对配电系统线路安全性方面的要求也随之逐步提升。
与此同时，当代智能断路器在配电线路的建设方面获得了越来越广泛的关注，其智能化层次程度直接关系到配电线路的最佳安全系数值。
本文以当代智能断路器为研究基础，首先简述了智能断路器相关概念，然后深入分析了智能断路器的基本工作原理，最后针对性的探讨了智能断路器在配电线路中的具体实践应用，并给出相关的问题的合理解决策略。
希望本课题的研究，能够为配电线路相关领域的实践应用提供一定的理论依据与数据参考。
关键字：智能断路器；应用；配电线路；控制单元0引言随着Internet的飞速发展，整个全球的自动化进程得到了飞跃性的进步。
当代生活注入了大量的自动化与信息化技术，大幅度提高了我国公民的生活品质。
同时，人们对电力（无论是工业用电还是公民用电）方面的需求也越来越趋于向安全性与稳定性方向发展。
电力的稳定性主要源自于配电线路的安全稳定工作，因此，智能断路器的有效应用能够为电力网络带来方便的同时，也能够更好的促进电力系统的安全稳定。
1智能断路器相关概念简述从电力角度来说，所谓的智能断路器主要由当代新型传感器通过IT技术与微电子信息技术的有效结合而产生的，它是一种综合了硬件电子元器件与软件程序特征为一体的功能性元器件。
智能断路器从某种意义上而言，是通过智能的方式，进行电力系统的开、关路控制操作。
当接收电力系统提供的“合闸”命令时，将机械能经过传动驱动转变为电能；当接收电力系统提供的“开闸”命令时，停止机械能的驱动传输。
与传统的断路器相比，它具有更先进的技术理论、更便捷的应用方式、更安全的报警警示管理体系。
真空断路器投切35 kV电抗器相关问题研究夏红光;陆丹丹【摘要】35 kV真空断路器投切电抗器时可能会产生较高的操作过电压进而引发故障,浙江省电力公司目前采取了多项措施来治理投切并联电抗器引起的操作过电压.基于真空断路器投切并联电抗器过程中截流、复燃、三相同时开断过电压产生的原理,针对所采取的治理措施展开计算和分析,从电路理论角度阐述各项措施的有效性.【期刊名称】《浙江电力》【年(卷),期】2017(036)006【总页数】4页(P26-29)【关键词】真空断路器;并联电抗器;操作过电压;电路理论【作者】夏红光;陆丹丹【作者单位】国网浙江省电力公司舟山供电公司, 浙江舟山 316021;国网浙江省电力公司舟山供电公司, 浙江舟山 316021【正文语种】中文【中图分类】TM472随着110 kV及220 kV电力电缆的广泛应用，线路产生大量的容性功率，主变压器（以下简称主变）低压侧需配置电抗器进行补偿。
真空断路器由于其可靠性高、结构简单、免维护、灭弧能力强和适宜频繁操作等优异性能，在电网中得到了广泛应用。
但在实际运行中，高压真空断路器也存在一些不足，如在开断电抗器等感性负载时，可能会产生截流过电压、多次重燃过电压及三相同时开断过电压。
2010年以来，浙江电网发生多起空母线开断35 kV并联电抗器引起所用变压器（以下简称所用变）损毁、主变出口短路等故障，严重影响了系统安全运行，尤其是在空母线开断并联电抗器时母线侧过电压问题显得更为突出。
针对真空断路器投切35 kV电抗器易出现操作过电压的问题，浙江省电力公司采取了中性点断路器投切、断路器前置投切等多种措施，并取得了较好效果。
但此类研究主要是基于ATPEMTP软件的计算结果及研究者的经验展开的，以下基于电路理论，对操作过电压产生的机理进行分析，并通过计算值更加直观地阐述各项具体治理措施的有效性。
真空断路器投切电抗器时可能会产生截流过电压、多次重燃过电压及三相同时开断过电压。
中压智能相控断路器在220kV变电站中的应用近年来，大容量无功补偿设备在变电站中的应用越来越常见，随之而来的投切引起的问题也受到了大家的关注。
文章对比分析了常规断路器和相控断路器的技术差异，论述了相控断路器技术特点、优势和效益。
研究结果表明，智能相控断路器可以有效的抑制投切时产生的涌流和过电压等暂态冲击。
关键字：无功补偿、断路器、相控、暂态0 引言随着我国经济的飞速发展，电网规模日益增大，对无功补偿装置的要求也越来越高。
装设大容量无功补偿设备可以有效减少线损，改善电网电能质量以及稳定系统电压。
但随之而来的无功设备投切过程中产生的问题也越来越突出：无功设备投切频繁、使用寿命短，容易造成母线停电、电容器故障、投切失败、开关重燃及爆炸等事故。
文献[1]分析了造成电容器投切不成功的主要原因是无功设备投切过程中产生的操作过电压、投切涌流过大以及容量配置不合理。
文献[2]通过对多起大容量并联电容器组的运行事故进行分析，发现投切电容器组的断路器性能差是造成事故的原因之一。
文献[3]通过对智能相控断路器和常规断路器的投切电流和电压进行对比，验证了智能相控断路器的良好投切效果。
为进一步研究中压智能相控断路器对抑制无功设备投切过程中产生的涌流与操作过电压的积极影响。
文章简析了中压智能相控断路器的基本原理、与常规断路器进行了性能对比并对此进行了实例验证。
1 中压智能相控断路器基本原理1.1 中压智能相控断路器工作原理中压智能相控断路器的核心技术是相控技术，通过对电流或电压信号进行监测，实现在最佳位置开断或闭合开关触头的功能。
中压智能相控开关工作原理如图1 所示。
主要由智能控制单元、三相分相操作的直驱型永磁智能相控开关等组成。
通过智能控制单元对相控开关进行精准控制实现对分合闸相位角的控制，从而有效抑制分合闸过程中产生的涌流和过电压。
1.2 电容器投切策略1.2.1 电容器合闸策略结合电容器的电气特性，为了抑制电容器合闸时产生涌流和过电压，电容器的最佳合闸时机为电压过零点。
一种永磁断路器智能相控系统在变电站并联电容器组投切中的应用本文介绍了一种由单稳态真空永磁断路器和分相同步投切控制器组成智能相控系统。
对变电站电容器组投切过程产生的合闸涌流及过电压的情况，分析其对电容器组、断路器寿命及电网质量的影响，通过对变电站各种开关投切电容器组无功补偿方式的技术性能对比分析，进一步说明智能相控系统在变电站并联电容器组投切中应用的优点。
标签：永磁断路器；智能相控系统；过零同步投切引言目前变电站电压无功综合自动补偿成套装置，电容器组作为重要的无功功率设备，电容器组的投切常常以三相断路器或者三相真空接触器作为操作开关，采用这种电容器组投切方式不可避免在电容器合闸时会产生较大涌流，实际测量数据表明：电容的合闸涌流为电容额定电流的4 15倍，其振荡频率为250 400Hz，电容合闸产生过电压约为相电压的2 3倍。
涌流容易对电容器、开关设备等造成损害，严重时可能威胁电力设备安全运行。
为了满足电网发展和电力用户对高质量、高可靠供电的需求，目前所采用的传统措施不能从根本上解决问题，于是人们提出了同步（选相控制）投切技术[1-5]，根据不同负载（如并联电容器组等）的特性，控制开关在电压或电流的最佳相位完成合闸或分闸，实现无冲击的平滑过渡，能有效地削弱开关瞬态电磁效应。
本文介绍的智能相控系统也是基于电容器组过零同步投切技术，采用可分相操作的永磁真空断路器及自适应控制技术，在断口电压过零时刻投入电容器，在电流过零时刻切除电容器功能，从而实现电容器组在较小涌流和较低过电压下进行投切。
1 永磁断路器智能相控系统1.1 永磁断路器智能相控系统的组成及特点智能相控系统由单稳态真空永磁断路器和分相同步投切控制器两部分组成。
单稳态真空永磁断路器通过电磁合闸、永磁保持及弹簧分闸，克服了弹簧操动机构和双稳态永磁操动机构断路器各自的不足之处，综合体现了弹簧操动机构和磁力操动机构与真空灭弧室出力特性的良好配合，具有优异的机械特性及电气特性。
专利名称：35千伏并联电容器组相控投切装置、控制方法及系统
专利类型：发明专利
发明人：肖宁,秦曦,王磊,郑荣光
申请号：CN201410497652.0
申请日：20140925
公开号：CN104269845A
公开日：
20150107
专利内容由知识产权出版社提供
摘要：35千伏并联电容器组相控投切装置包括控制器和断路器；该控制器用于实时检测电网的电压信号，并根据外部控制指令在电压信号过零点时开始计时，达到预存的断路器操作延时时间段T 时，发出分闸或合闸指令至断路器，以使得断路器完成合闸或分闸操作时，该电压信号处于预设的合闸/分闸相位角。
本发明应用于控制电力系统中的35kV高压真空断路器实现合闸或分闸操作时，并联电容器组的电压信号刚好处于预设的合闸/分闸相位，可有效减少涌流及过电压，从而可避免对电力系统的暂态冲击，还能够避免断路器的触头被损坏、提高灭弧室的开断能力、抑制操作过电压及合闸涌流。
本发明还涉及方法及系统。
申请人：肖宁
地址：553000 贵州省六盘水市钟山区钟山西路101-5-403室
国籍：CN
代理机构：广州市越秀区哲力专利商标事务所(普通合伙)
更多信息请下载全文后查看。
智能相控断路器在35kV并联电容器投切
中的应用研究
摘要：500 kV变电站使用SF6断路器投切35 kV并联电容器组时，出现了两次串联电抗器装置相继故障。
分析表明，投切操作时装置由于涌流和过电压较大，导致干式空心电抗器匝间短路故障严重危及系统的安全运行。
通过现场试验发现，由于线路绝缘水平低以及变压器内部局部放电等原因导致变压器绕组匝问出现击
穿现象是造成设备多次失效的主要因素之一。
为了避免类似故障再次发生，文章
对投切涌流及过电压产生原因进行深入分析，给出应对方案。
关键词：相控断路器；投切过电压；合闸涌流；并联电容器；无功补偿
一、投切涌流和过电压的故障过程
某500 kV变电站35 kV 33DK电容器组〔设备型号CKDK-35/1000-5、设备容
量3 Mvar（整组）、绝缘耐热等级F、投运时间4 a〕投运后，串联干式空心电
抗器C相投运30 s出现匝间短路故障,C相串联电抗器短路电流较大，故障点发热、温度快速升高，高温使内部铝线圈融化冒烟、含铝金属烟灰升高并向四周蔓延，造成故障点以上绝缘子闪络的发展。
通过现场对高压侧进行试验发现，在电
压互感器二次回路中加装阻性消谐装置后，故障现象消失，但仍有部分电容元件
被烧坏。
故障后经有关检查，同批电抗器均满足耐压要求。
从近几年无功设备故障缺
陷情况分析来看，无功投切涌流及过电压引起的故障在全部缺陷中占30%。
在实
际运行中发现，由于电容补偿装置设计不合理、安装位置不当等原因，造成并联
电抗器中性点经消弧线圈接地方式下的谐振过电压超标现象十分普遍。
二、投切涌流和过电压的故障成因分析
对几台故障35 kV干式空心并联电抗器解体分析表明，故障主要是由于电抗器匝间击穿放电所致，电抗器匝间绝缘故障则主要是由于系统投切时出现涌流及过电压所致。
通过现场对高压侧进行试验发现，在电压互感器二次回路中加装阻性消谐装置后，故障现象消失，但仍有部分电容元件被烧坏。
通过事故调查与分析表明：高压侧并联电容补偿装置运行方式不合理，是导致变压器中性点电压升高的原因之一。
另外，电容器组在投入运行后存在较大程度上的暂态振荡现象。
由于电容器的性质，并联电容器在电网中投入使用时所引起的过渡性电流涌流可以达到额定电流20倍以上；当无功补偿设备容量较大或负荷较小时，电容器组将因承受过流过大的无功功率导致过压现象出现，严重时会发生谐振闪络。
当电压互感器二次侧饱和压降或内部存在缺陷时也会导致电容器组输出电压降低甚至失去补偿能力。
当发生故障时，电容器组将向系统注入大量高次谐波电流，引起线路上电压波动，导致电容器损坏。
当电容器离网后，断路器的主触头被切断，电容器，串联的电抗器和对地杂散构成高压振荡回路并与另外一个电网的工频电源产生高频脉冲电势差。
当系统发生短路故障或接地故障时，由其引起的低频脉冲电势将导致电容器端电压上升，使电容器损坏。
该低频脉冲电势差叠加在谐振频率上某一幅度的基波正弦波上，使电容侧产生较大的感应电动势，从而导致电容器端易被烧毁。
同时由于并联支路电感较大，使系统阻尼减小，导致电容器端电压升高。
由于主触头的开距很小，很容易因为触头之间耐压不足发生电弧重燃，在重燃时将出现过电压。
过电压一般出现在系统正常运行期间，也可以是电容器投切后一段时间内出现的情况。
过电压超过一定数值后，将导致绝缘被击穿或损坏，甚至引发火灾和其他重大恶性事故。
当电容器组中某一相被损坏或者击穿时，会使其他两相无法正常工作。
在故障发生之前，电容器组中存在着大量的谐波和谐振现象。
当断路器主触头被切断时，电容器组，串联电抗器和对地杂散电容构成高频振荡回路并与另一电网工频电源产生高频脉冲电势差。
当这种高频脉冲电压经过并联的熔断器时，就产生一个很大的冲击电流，使被保护元件——断路器的分闸线圈熔断。
此电流在流经主触头的过程中即会引起主开关管的瞬时击穿而烧坏。
当这种冲击作用持续一定时间后，就会产生电弧重燃区。
因此当主触头开距较小时，由于触头之间耐压不足
而产生电弧重燃，电弧频率可达到1 MHz以上，大大增加断路器灭弧难度及主触
头损耗。
同时由于并联电容器组内漏短路引起的过电压也是非常大的，容易引发
相间短路故障而使整个系统瓦解。
由于并联电容器组内部存在严重的局部放电现象，使之承受更大的电动力作用，有可能造成击穿事故。
同时也使并联电容器组
内部短路故障增多。
35 kV并联电容器组投切引起的涌流，过电压等暂态冲击给
串联电抗器主体带来了很大的绝缘损害，同时也会给电抗器的匝间绝缘损坏带来
累积效应，并在装置运行中逐渐生成，累积并扩展，最终引起故障。
二、相控断路器的应用方案
（一）应用方案
微机涌流抑制器设备需要采用电压或者电流作为基准，针对不同的负载类型
可以实现不同的相位控制投切策略，准确地对断路器发出分相控制指令。
传统方
法是将各支路中的交流量通过继电器转换到直流端，再经滤波器后送至电容器组
完成无功补偿。
应具有一定的自学习和自适应功能以补偿断路器动作的时间误差
并达到精确控制。
因此，研制出一套能满足上述要求的智能型变压器差动保护装
置具有重要意义。
其原理是通过检测电网中各支路电流与变压器二次侧有功功率
来确定电容器组运行状态，从而判断是否需要投入或者退出电容器组及相应的分
合闸操作。
电容器正常投切后，自动电压无功控制系统（voltage quality control,VQC）或者监控后台向保护测控装置发送起动分合闸指令，保护测控装
置收到分合闸指令后向断路器发送分合闸脉冲。
当发生单相接地短路事故时，通
过电流互感器测量出的线路电容值作为判断依据。
当故障发生时，开关跳闸再次
被触发，断路器迅速恢复运行。
同时通过设置的电流互感器采集电容器组所产生
的过电压及谐波信号。
涌流抑制器在收到合闸控制指令时，设备运行后向35 kV
电容器断路器的合闸线圈和分闸线圈的运行回路上发出合闸脉冲和分闸脉冲，实
现电容器组的三相分相控制。
（二）相控装置的投切策略和装置调试
为实现开关三相过零点合闸，相控装置需按规定时序分别控制A、B、C三相，深圳500 kV变电站344相控开关合闸顺序为C相加B相加A相，延时1.67 ms、
6.67 ms。
由于这种断路器使用的是传统的继电器控制，所以不能适应现场操作
的需要。
在试验前对分相开关三相进行开关特性试验，得到开关分、合闸时长、
相间不同时点、分、合闸转速，试验数据用于相控装置相位选择精确性、稳定性
优化。
依据设计原则对相控装置中的元件参数进行确定，建立仿真模型进行理论
计算，证明该方案的可行性。
开关随机投切测试结果见表1.相控模式开关分合闸
瞬间。
在相控方案下，相控点的位置和合闸时刻的差异造成了相控回路有一定的
时间差，所以相控方式能够使得合闸过程更平稳。
本相控装置投切开关时间实际
最大误差约为0.007 ms,满足现场应用要求。
数据的稳定性要求用较大的数据样
本（即更长的运行时间）来说明，后期注意操作数据的提取和跟踪分析。
结语：
涌流抑制技术控制500kV变电站35kV电容器投切，可以有效地抑制电容器
组投切时的涌流与过电压、稳定母线电压、避免投切暂态危害与次生事故的发生、延长无功设备与断路器使用寿命、提高无功投切与系统运行安全、应用效果显著、技术经济效益显着、值得向其他工程项目推广。
参考文献：
[1]段新亮.35kV变电站线路热备用断路器崩毁事故分析[J].电世
界,2021,62(09):22-23.
[2]徐辉,韩晓阳,朱胜辉等.断路器防跳保护原理及试验方法分析[J].光源与
照明,2022,No.175(12):124-126.
[3]郑一鸣,杨松伟,何文林等.相控断路器在抑制35 kV并联电抗器操作过电
压中的应用[J].电力自动化设备,2019,39(02):211-215+223.。
