断路器开断电容电流能力

中华人民共和国电力行业标准进口252(245)～550kV交流高压断路器和隔离开关技术规范DL/T405—1996代替DL/T405—91 Technical specifications for import252(245)～550kV a. c.high-voltage circuit-breakers and disconnectors 中华人民共和国电力工业部1996-07-16批准1996-11-01实施目录前言 (2)1范围 (3)2引用标准 (3)3交流高压断路器的技术要求 (3)3.1使用环境条件 (3)3.2设备布置尺寸 (3)3.3额定参数 (3)3.4结构与性能 (5)3.5控制与操作回路 (6)3.6控制柜 (6)3.7对SF6断路器的补充要求 (7)3.8对气动和液压操动机构的若干要求 (7)3.9附件 (8)4高压断路器的试验 (8)4.1型式试验 (8)K (10)K (10)4.2例行试验 (12)4.3现场验收试验 (13)5高压隔离开关的技术要求 (13)5.1使用环境条件 (13)5.2设备布置尺寸 (13)5.3额定参数 (13)5.4设计、性能与结构上的要求 (14)5.5单柱式隔离开关和接地开关的额定接触区 (15)5.6操动机构 (15)5.7附件 (15)6高压隔离开关的试验 (15)6.1型式试验 (15)6.2例行试验 (17)6.3现场验收试验 (17)6.4电瓷部件的抽查试验 (17)7订货时的通用技术条款 (18)7.1质量保证 (18)7.2油漆和防锈 (18)7.3备品 (18)7.4专用工具和仪器 (18)7.5包装运输 (19)7.6检验 (19)7.7设备不符合技术保证值时的索赔与罚款 (19)7.8技术文件与资料 (19)7.9图纸 (19)7.10说明书 (20)7.11试验报告 (20)附录 A (20)附录 B (20)附录 C (23)前言1987年，原水利电力部标准SD147—87《220～500kV高压断路器和隔离开关进口设备的技术规范》颁布实施。

发电厂电气部分-学习指南一、填空题1.导体正常最高允许温度一般不超过________℃，提高导体长期允许电流的方法有_________导体电阻，________导体换散面积，以及_________导体的换热系数。

2.线路电抗器主要用来限制_________支路的短路电流，加装出线电抗器不仅能够__________，而且可以维持____________________。

3.发电厂厂用电源包括________和________，对单机容量在200MW以上的发电厂，还应考虑设置____________和____________。

4.选择电器设备的一般条件是按________________，并按___________________。

5.当验算裸导体及110KV以下电缆短路热稳定时，一般采用_________保护动作时间；验算电器和110KV以上充油电缆热稳定时，一般采用__________保护动作时间。

6.电流互感器的电流误差为_________，相位误差为___________，并规定当-I2___________I1时，相位差为正值，影响电流互感器误差的运行参数有__________、______________、_______________。

7.扩散去游离的三种形式是由_____________、____________、_______________。

8.断路器开断电路时，熄弧条件为____________，恢复电压大于__________恢复电压。

9.决定发电机容许运行范围的四个条件是①___________________;②_________________；③______________；④_________________。

10.发电机额定工作状态的特征是___________、____________、____________、_____________及____________都是额定值。

1.10kv断路器机械寿命运行中的问题10kv断路器机械寿命。

是高压断路器产品质量的主要考核指标。

根据相关资料报道，国家高压电器质量检测中心对国产高压真空断路器进行过6次（1993、1995、1996、1999、2002及2003年）监督抽查，其合格率分别为83.3％、91.3％、58.8％、60％、57.1％及78.6％，此情令人堪忧。

其中一个主要问题是机械寿命达不到企业标准规定值，机械特性主要参数也超出产品技术条件规定范围。

通常一台高压断路器都是由几百只零部件组成，而每一个零部件的加工和工艺缺陷、相互配合链接咬合都将直接影响到高压断路器的机械特性。

同时与操动机构配套的辅助开关、微动开关、减速器、接线端子等绝大部分都是外协件，存在有一定的分散性，质量不可能达到100％，这些问题，都是直接影响断路器机械寿命的主要因素。

所以，在高压真空断路器的选型应用中，不宜轻信产品说明书的不实之词，应以实际试验报告为依据。

2.真空断路器额定开距参数的选择技术参考真空断路器处于分闸状态时，真空开关管动、静触头之间的距离选择与真空断路器的额定电压、使用条件、开断电流的性质及触头材料、真空间隙的耐压强度等因素有关，主要取决于额定电压和触头材料。

由于真空开关管的额定开距对绝缘性能的影响较大，当额定开距从零开距增大时，其绝缘水平也将提高，但当开距增大到一定数值时，开距对绝缘性能的影响就不大了，若进一步增大开距，将严重影响开关管的机械寿命。

通过对真空断路器的安装、运行及检修得出真空断路器额定开距一般选择范围为：10kV及以下一般为8～12mm，35kV一般为20～40mm。

3.真空断路触头工作压力参数的选择真空断路器触头的工作压力对真空断路器的性能有很大的影响，其压力等于真空开关管的自闭力与触头弹簧力之和。

断路器触头的工作压力选择应该满足4方面的要求：1、使真空开关管的触头接触电阻保持在规定的范围内，2、满足动稳定试验的要求，3、抑制合闸弹跳，4、减小分闸弹振。

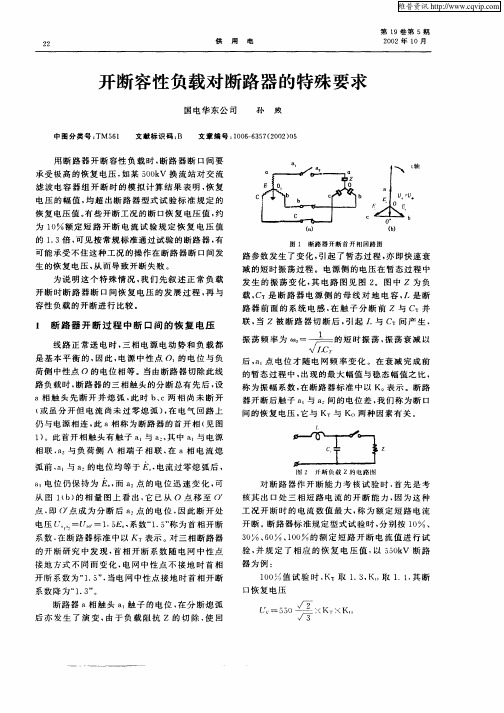

第23篇 为什么断路器切电容电流难
这个结论众所周知，是不是可以这样理解。

向大家讨教。

--电流过零，电压峰值，开关灭弧。

电容保持1U
电压。

-+压。

开关断口被击穿发生重燃。

断
口电压瞬时转移到电感上，因为只
有电感电压可以突变。

--电源电势回到正向峰值，电容充电至3U 。

断路器接受分闸命令，开始分闸，电流过零开始灭弧，此时，电容器极板间电压最高。

断路器断口电压等于电源电势+电感上的电压与电容器电压差，虽然断弧→电流为零，其间电流的微分不为零，电感上产生电压。

也是因为断弧→电容器极板上的电荷被保持。

由于电源电势是交变的，当电源电势反相（如1800）时，而，电容器电压保持不变，使得其电压差达到两倍的电源电势，断路器断口承受2U 容易被击穿发生重燃。

击穿后电容的初始条件是已有一倍的电压，电源反相重合，电感上电流突变且断路器断口电压2U 立即转移到电感上，此时，加到电容上的电压更高，就出现了电容电压按等差级数累加。

那为什么断路器切电感电流就相对容易得多呢？
电感上的电压完全不同于电容！它是电流的微分，断路器断弧瞬间可能会出现操作过电压，但是断路器一旦断弧，电感上的电压为零，因为电流为零。

断路器断口不可能出现2U 。

电容与电感的不同
电容上的电压是电流的积分；电感上的电压是电流的微分。

电容上的电压不能突变；电感上的电流不能突变。

切电容电流难在断路器断口被击穿发生重燃；切电感电流难在大电流不易熄狐。

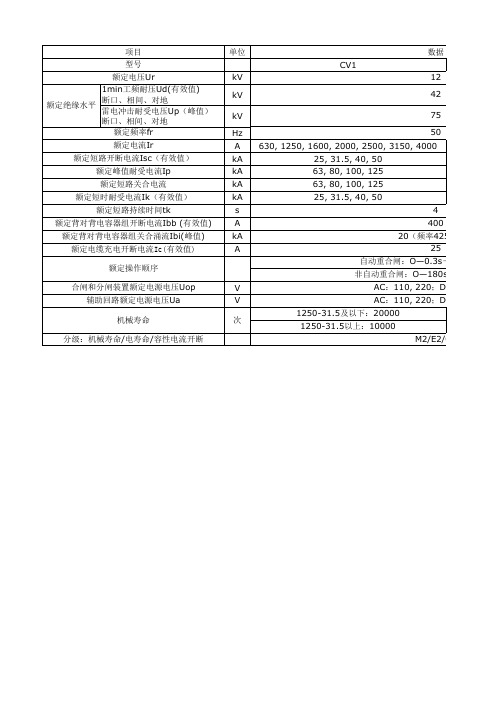

参数名称单位型号
ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40
电压参数
额定电压kV 10
最高电压11.5
绝缘水平
工频耐压极间、极对地42
断口间48
冲击耐压极间、极对地75
断口间84
电流参数额定电流 A 1250 1250 3150
额定短路开断kA 20 31.5 40
额定峰值耐受电流kA 50 80 100
4S短时耐受电流kA 20 31.5 40
额定短时关合电流（峰值）kA 50 80 100
额定单个电容器组开断电流 A 630 800
额定背对背电容器组开断电流 A 400 400
寿命额定短路开断电流次数次50 50 30
机械寿命次10000
其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分
全开断次数不大于60
配用操动机构CD或CT机构
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅
捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

35KV真空断路器大修技术要求技术要求编号：一、设备名称：35KV断路器二、设备型号、数量：ZW7-40.5 2台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。

按现行的技术要求较高的标准执行。

GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。

7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：40.5 kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。

5、额定短路开断电流：31.5kA6 、额定短路关合电流：80kA7 、额定短时耐受电流：31.5kA8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg 断路器调整后应达到技术参数序号名称单位数据15、真空灭弧室真空度低于1.33×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度1.4±0.2 m/s（4）平均合闸速度0.4±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分-0.3S-合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，上瓷瓶内装真空灭弧室，下瓷瓶内装电流互。
