纺织面料设计师复习题一、名词解释:1.组织点〔浮点〕: 经纱和纬纱由于相互沉浮而堆叠之处称为组织点。
2. 织物组织: 经纱与纬纱相互沉浮或彼此交织的规律。
3．组织点飞数: 同一系统相邻两纱线上相应组织点间相距的组织点数, 称为这两个组织点间的飞数。
4. 创新设计：运用订报资料、新工艺、新技术、新设备等设计出具有共同作风和功用的产品, 这样的设计称为创新设计。
5. 上机图: 上机图是表示织物上机织造工艺条件的图解。
由组织图、穿综图、穿筘图、纹板图四者组成。
6. 配色模纹：按一定顺序陈列的色纱与织物组织相配合, 可以在织物外表出现出某种颜色的花纹。
这样的花纹称为配色模纹。
7．织物几何结构：在织物内, 经纱和纬纱相互交织与配置的空间关系, 称为织物的几何结构。
8．变化组织：变化组织是以原组织为基础, 加以变化而失掉各种不同组织。
变化的方法主要是改动组织的组织点浮长、飞数、斜纹线的方向而得。
变化组织可分为平纹变化组织、斜纹变化组织、缎纹变化组织三类。
9. 混纺织物: 两种或两种以上不同种类的纤维纺成纱线所织成的织物。
10．色织物: 是采用染色纱线, 结合组织结构, 配色的变化及后整理工艺处置等织制而成的织物〔用色纺纱, 染色纱或花或线直接组成的织物〕。
11．经纬纱织缩率: 织物中原纱长度或宽度与坯布长度或宽度的差值占织物中原纱长度或宽度的百分率, 称为经纬纱织缩率。
12. 筘号: 每10cm中的筘齿数称为公制筘号；每两英寸内的筘齿数称为英制筘号。
13. 机织物: 由相互垂直陈列的两个系统的纱线按一定的规律交织而成的制品。
14．交织次数: 经纬纱交织时, 纱线由浮到沉或由沉到浮构成一次交织。
15. 组织循环: 由交织规律到达重复为止的假定干根经纬纱组成的织物基本单元。
16. 织物紧度: 织物中纱线的投影面积对织物面积的比值称为紧度。
包括经向紧度、纬向紧度和总紧度。
17．整纬拉斜: 纱线捻度、捻向和织物结构之间的相互作用, 使织物外部发生纬纱倾斜应力, 亦称潜在的纬斜应力。

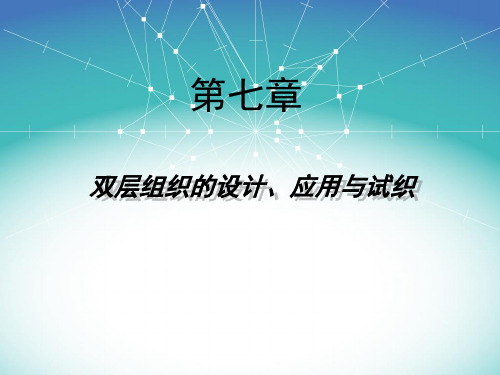

第七章双层组织的设计、应用与试织主要内容第一节双层组织及其应用第二节管状组织及其应用第三节双幅、多幅组织及其应用第四节表里换层组织及其应用第五节接结双层组织及其应用知识要点1.了解双层组织的分类及其概念；2.理解双层组织的构成原理；3.明确双层、管状、双幅、双层接结、双层表里交换组织的设计要点；4.掌握双层、管状、双幅、双层接结、双层表里交换组织的绘作方法；5.掌握双层、管状、双幅、双层接结、双层表里交换组织的设计技巧；6.掌握双层、管状、双幅、双层接结、双层表里交换组织的应用第一节双层组织及其应用•双层组织是由两组经纱与两组纬纱分别交织形成相互重叠的上、下两层织物的组织。
根据上、下层的相对位置关系，分别称之为表层和里层。
表层的经纱、纬纱称为表经和表纬，里层的经纱、纬纱称为里经和里纬；表经和表纬的交织规律称为表组织，里经和里纬的交织规律称为里组织。
下图为表组织和里组织都为平纹组织的双层织物的结构示意图。
•双层组织织物种类繁多，根据上下层不同的连接方法，双层组织可分为：•管状组织:如消防用水龙带、人造血管等。
•双幅及多幅组织：将双层织物上下层的一侧连接起来的组织称之为双幅组织；若连接三层织物的一侧则形成三幅组织。
•接结双层组织：利用各种不同的接结方法，将表里两层紧密地连接在一起的组织称之为接结双层组织。
利用接结双层组织可以制织双层鞋面布、厚重粗纺大衣呢、过滤毯以及造纸帆布等。
•表里换层组织：根据花纹图案的要求，使表里两层相互交换的组织为表里换层组织，用该组织构成的织物为表里换层织物。
•如果在管状织物或双幅织物上配合平纹组织，则可构成各种袋织物。
一、双层组织的制造原理•制造双层组织（double-layer weave）时，按投纬比例分别依次制织织物的上层和下层。
织上层时，表经按照组织要求分成梭口的上下两层与表纬交织，而里经全部沉于织物的下层，与表纬并不交织；织下层时，即投入里纬时，表经纱必须全部提起，形成梭口的上层，里经则按照组织要求分成梭口的上下两层与里纬进行交织，而表经和里纬并不交织。
第一章织物组织与织物上机图教学目标与要求：1、让学生掌握织物组织的基本概念；2、让学生掌握什么是织物的上机图及上机图的构成与布局；3、掌握穿综方法及原则；4、掌握穿入数如何在穿筘图中表示方法；5、掌握纹板图的含义及其绘图方法。
教学内容：第一节织物组织的形成及其组织表示方法一、织物的形成二、织物组织与组织循环织物交织示意图如下：平纹组织2/1 斜纹组织图1-1 织物交织（结构图和剖面图）1．织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
1）交错：如图所示经（纬）纱由浮到沉、或由沉到浮，我们称之为交错。
2）交织：经（纬）纱由沉到浮，再由浮到沉；或者由浮到沉，再由沉到浮的过程我们称之为交织2、组织点（浮点）：把经纬纱线相交处，称为组织点。
1）经组织点（经浮点）：经纱浮在纬纱上，2）纬组织点（纬浮点）：纬纱浮在经纱上3、组织循环（完全组织）：经组织点和纬组织点的浮沉交织规律达到循环时，称为一个组织循环。
用R 表示。
1）经循环数：构成一个组织循环的经纱数，称为经循环数。
用R j表示。
2）纬循环数：构成一个组织循环的纬纱数，称为纬循环数。
用R w 表示。
4、经面组织：织物组织中，经组织点多于纬组织点的，称为经面组织。
5、纬面组织：织物组织中，纬组织点多于经组织点的，称为纬面组织。
6、同面组织：织物组织中，经组织点等于纬组织点的，称为同面组织。
三、织物组织的表示方法1、方格法：1）意匠纸：带有格子的纸，其中的横行代表纬纱，纵行代表经纱。
一般习惯上将经纱填绘符号来表示（○、×、■、●、▲等），纬组织点为空白格。
利用交织示意图与组织图示意讲解组织图：绘组织图注意的问题：画组织图以前先画范围和边框，标出经纬纱序号，再画组织点。
2、分式表示法适用于较简单的织物，分子表示每根经纱上的经组织点，分母表示每根经纱上的纬组织点。
四、织物的纵横截面示意图（如图1-1中所示）1、纵向截面示意图：表示沿织物的中某根经纱正中间切断，再将断面翻转900后的剖面视图。
第一节上机图掌握的要点：1.上机图中各组成部分的含义及作用；2.上机图中各组成部分的基本作图方法；3.上机图各组成部分之间的相互关系。
一、上机图定义及其组成1.上机图：是表示织物织造工艺条件特征的图解。
2.上机图构成：由组织图、穿综图、穿筘图、纹板图并按一定的位置排列组成。
如图3-1 所示。
实际生产中，上机图并不全部画出，如穿筘图、穿综图常以文字说明，平纹组织的上机图以文字说明。
⑴⑵图3-1 上机图的组成及布置（一）组织图在设计某一织物时，一般先画出组织图，然后再画出穿综图、穿筘图和纹板图。
（二）穿综图1.穿综的目的：根据所设计的织物组织，把经纱分成上下两层，以便投入纬纱形成织物。
2.穿综图代表的含义：每一横行表示一页综，其顺序是自下而上；每一纵行表示与组织图相对应的每一根经纱，其顺序是自左至右。
综框的次序在织机上由机前向机后编号的。
⑴复列式综框：一片综框上分挂几列综丝（如两列、三列、四列等）⑵单列式综框：一片综框上只有一列综丝。
3.穿综图的表示方法：表示某一根经纱穿入某列综丝上，则在代表纵列经纱与代表横行综丝的交叉处的方格内用符号●、■、×表示。
4.穿综的基本原则：⑴浮沉规律相同的经纱穿入同一列综丝；有时为了减少综丝密度，则分穿在几列综丝或几片综框。
⑵浮沉规律不同的经纱必须穿入不同的综框。
⑶每列综丝密度不宜过大，在满足生产的前提下，尽量减少综框片数。
⑷交织频繁的、提综次数多的经纱一般穿入前面综框。
⑸穿入经纱数多的综框放在前面。
⑹穿综规律应尽量简单，便于记忆。
⑺穿综图至少画出一个穿综循环。
5. 穿综方法根据织物的组织与密度不同而不同。
常用的穿综方法有顺穿法、飞穿法、山形穿法、照图穿法、分区穿法、间断穿法等。
⑴顺穿法顺穿法是将一个组织循环中的各根经纱逐一地顺次穿入各片综框。
优点：便于记忆、操作简单、差错少。
缺点：用综页多，上机麻烦。
穿综规律：r（穿综循环经纱数） = Z（综片页数） = R j（组织循环经纱数）适用：织物密度较小，经纱循环数少的简单的织物或某些小花纹织物。
