电子在正弦交变电场中运动问题赏析

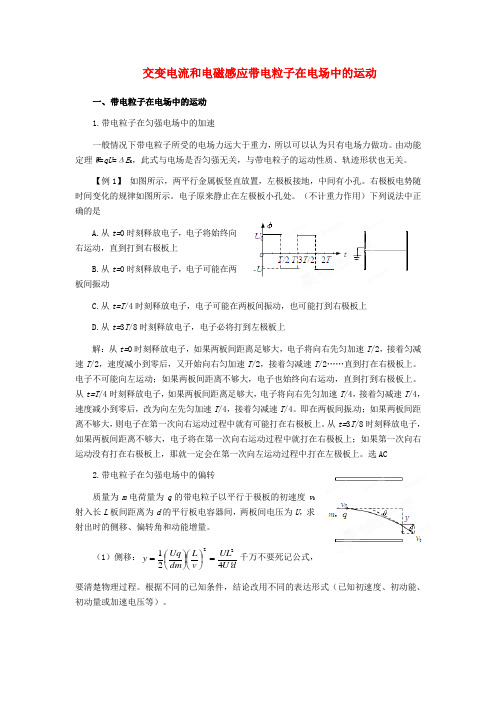

交变电流和电磁感应带电粒子在电场中的运动一、带电粒子在电场中的运动1.带电粒子在匀强电场中的加速一般情况下带电粒子所受的电场力远大于重力，所以可以认为只有电场力做功。

由动能定理W =qU =ΔE K ，此式与电场是否匀强无关，与带电粒子的运动性质、轨迹形状也无关。

【例1】 如图所示，两平行金属板竖直放置，左极板接地，中间有小孔。

右极板电势随时间变化的规律如图所示。

电子原来静止在左极板小孔处。

（不计重力作用）下列说法中正确的是A.从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上B.从t=0时刻释放电子，电子可能在两板间振动C.从t=T /4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D.从t=3T /8时刻释放电子，电子必将打到左极板上解：从t=0时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /2，接着匀减速T /2，速度减小到零后，又开始向右匀加速T /2，接着匀减速T /2……直到打在右极板上。

电子不可能向左运动；如果两板间距离不够大，电子也始终向右运动，直到打到右极板上。

从t=T /4时刻释放电子，如果两板间距离足够大，电子将向右先匀加速T /4，接着匀减速T /4，速度减小到零后，改为向左先匀加速T /4，接着匀减速T /4。

即在两板间振动；如果两板间距离不够大，则电子在第一次向右运动过程中就有可能打在右极板上。

从t=3T /8时刻释放电子，如果两板间距离不够大，电子将在第一次向右运动过程中就打在右极板上；如果第一次向右运动没有打在右极板上，那就一定会在第一次向左运动过程中打在左极板上。

选AC2.带电粒子在匀强电场中的偏转质量为m 电荷量为q 的带电粒子以平行于极板的初速度v 0射入长L 板间距离为d 的平行板电容器间，两板间电压为U ，求射出时的侧移、偏转角和动能增量。

（1）侧移：d U UL v L dm Uq y '=⎪⎭⎫ ⎝⎛⎪⎭⎫ ⎝⎛=42122千万不要死记公式，要清楚物理过程。

带电粒子在交变电场中的运动一、选择题1.在两金属板(平行）分别加上如图2—7—1中的电压，使原来静止在金属板中央的电子有可能做振动的电压图象应是（设两板距离足够大）图2—7—12.有一个电子原来静止于平行板电容器的中间，设两板的距离足够大，今在t =0开始在两板间加一个交变电压，使得该电子在开始一段时间内的运动的v —t 图线如图2—7—2(甲)所示，则该交变电压可能是图2—7—2(乙)中的哪些图2—7—2（乙）3.一个匀强电场的电场强度随时间变化的图象如图2—7—3所示，在这个匀强电场中有一个带电粒子，在t =0时刻由静止释放，若带电粒子只受电场力的作用，则电场力的作用和带电粒子的运动情况是图2—7—2(甲)图2—7—3A.带电粒子将向一个方向运动B.0~3 s内，电场力的冲量等于0，电场力的功亦等于0C.3 s末带电粒子回到原出发点D.2 s~4 s内电场力的冲量不等于0，而电场力的功等于04.一束电子射线以很大恒定速度v0射入平行板电容器两极板间，入射位置与两极板等距离，v0的方向与极板平面平行.今以交变电压U=U m sinωt加在这个平行板电容器上，则射入的电子将在两极板间的某一区域内出现.图2—7—4中的各图以阴影区表示这一区域，其中肯定不对的是图2—7—45.图2—7—5中A、B是一对中间开有小孔的平行金属板，两小孔的连线与金属板面相垂直，两极板的距离为l，两极板间加上低频交变电流.A板电势为零，B板电势U=U0c osωt，现有一电子在t=0时穿过A板上的小孔射入电场，设初速度和重力的影响均可忽略不计，则电子在两极板间可能图2—7—5A.以AB间的某一点为平衡位置来回振动B.时而向B板运动，时而向A板运动，但最后穿出B板C.如果ω小于某个值ω0，l小于某个值l0，电子一直向B板运动，最后穿出B板D.一直向B板运动，最后穿出B板，而不论ω、l为任何值二、填空题6.如图2—7—6（甲）所示，在两块相距d=50 cm的平行金属板A、B间接上U=100 V的矩形交变电压，（乙）在t=0时刻，A板电压刚好为正，此时正好有质量m=10-17kg，电量q=10-16C的带正电微粒从A板由静止开始向B板运动，不计微粒重力，在t=0.04 s时，微粒离A板的水平距离是______s.图2—7—67.如图2—7—7所示，水平放置的平行金属板下板小孔处有一静止的带电微粒，质量m，电量-q，两板间距6 mm，所加变化电场如图所示，若微粒所受电场力大小是其重力的2倍，要使它能到达上极板，则交变电场周期T至少为_______.图2—7—7三、计算题8.如图2—7—9（甲）为平行板电容器，板长l=0.1 m，板距d=0.02 m.板间电压如图（乙）示，电子以v=1×107m/s的速度，从两板中央与两板平行的方向射入两板间的匀强电场，为使电子从板边缘平行于板的方向射出，电子应从什么时刻打入板间？并求此交变电压的周期.(电子质量m=9.1×10-31 kg,电量e=1.6×10-19 C)图2—7—910.如图2—7—10甲所示，A、B为两块距离很近的平行金属板，板中央均有小孔.一电子以初动能E kO=120 eV,从A板上的小孔O不断地垂直于板射入A、B之间，在B板的右侧，偏转板M、N组成一匀强电场，板长L=2×10-2 m，板间距离d=4×10-3 m；偏转板加电压为U2=20 V，现在A、B间加一个如图乙所示的变化电压U1，在t=2 s时间内，A板电势高于B板，则在U1随时间变化的第一周期内.图2—7—10(1)在哪段时间内，电子可从B板上小孔O′射出？(2)在哪段时间内，电子能从偏转电场右侧飞出？（由于A、B两板距离很近，可以认为电子穿过A、B所用时间很短，忽略不计）11.示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形.它的工作原理等效成下列情况：（如图2—7—11所示）真空室中电极K发出电子（初速不计），经过电压为U1的加速电场后，由小孔S沿水平金属板，A、B间的中心线射入板中.板长L，相距为d，在两板间加上如图乙所示的正弦交变电压，前半个周期内B板的电势高于A板的电势，电场全部集中在两板之间，且分布均匀.在每个电子通过极板的极短时间内，电场视作恒定的.在两极板右侧且与极板右端相距D处有一个与两板中心线垂直的荧光屏，中心线正好与屏上坐标原点相交.当第一个电子到达坐标原点O时，使屏以速度v沿-x方向运动，每经过一定的时间后，在一个极短时间内它又跳回到初始位置，然后重新做同样的匀速运动.(已知电子的质量为m，带电量为e，不计电子重力)求：图2—7—11（1）电子进入AB板时的初速度；（2）要使所有的电子都能打在荧光屏上，图乙中电压的最大值U0需满足什么条件？（3）要使荧光屏上始终显示一个完整的波形，荧光屏必须每隔多长时间回到初始位置？计算这个波形的最大峰值和长度.在如图2—7—11丙所示的x-y坐标系中画出这个波形.参考答案一、1.BC 2.AB 3.BCD4.ACD 不同时刻入射的电子在不同瞬时电压下，沿不同抛物线做类平抛运动，其轨迹符合方程y =d mv eU202 x 2(U 为变化电压），x 轴正向为初速v 0方向，y 轴的正方向垂直于初速v 0向上或向下.电压低时从板间射出，电压高时打在板上，电子在板间出现的区域边界应为开口沿纵坐标方向的抛物线.5.AC二、6.0.4 m 7. 6.0×10-2 s三、8.由于金属筒对电场的屏蔽作用，使离子进入筒后做匀速直线运动，只有当离子到达两筒的缝隙处才能被加速.这样离子在筒内运动时间为t =fT 212= (T 、f 分别为交变电压周期、频率)①，设离子到第1个筒左端速度为v 1，到第n 个筒左端速度v n ，第n 个筒长为L n ，则L n =v n ·t ②从速度v 1加速v n 经过了（n -1）次加速，由功能关系有：21mv n 2=21mv 12+(n -1)·qU ③ 联立得L n =m n qU v f )1(22121-+ E k n =221n mv =21mv 12+(n -1)qU 令n =N,则得打到靶上离子的最大动能21mv N 2=21mv 12+(N -1)qU 9.电子水平方向匀速直线运动，竖直方向做变加速运动.要使电子从板边平行于板方向飞出，则要求电子在离开板时竖直方向分速度为0，并且电子在竖直方向应做单向直线运动向极板靠近.此时电子水平方向（x 方向）、竖直方向（y ）方向的速度图线分别如图所示 .电子须从t =n2T (n =0,1，2,…)时刻射入板间，且穿越电场时间t =kT (k =1,2…)①,而电子水平位移l =vt ② 竖直位移21d =2120)2(T m d eU ·2k ③三式联立得，T =leU mvd 022=2.5×10-9 s,k =4,故f =1/T =4×108 Hz,且k =4. 10.（1）0~2 s 电子能从O ′射出，动能必须足够大，由功能关系得U 1e ＜E k0 得U 1＜120 V所以当t ＜0.6或t ＞1.4时，粒子可由B 板小孔O ′射出.（2）电子进入偏转极板时的水平速度为v ,通过偏转电极时，侧向偏移是y ,y =dmv eL U 2222 能从偏转电场右侧飞出的条件是y ＜2d 得21mv 2＞2222dl eU 代入数字的21mv 2＞250 eV,即AB 间必须有130 V 的加速电压，所以当2.65 s ＜t ＜3.35 s 时，电子能从偏转电场右侧飞出，如图所示.11.（1）电子在加速电场中运动，据动能定理，有eU 1=21mv 12,v 1=meU 12 (2)因为每个电子在板A 、B 间运动时，电场均匀、恒定，故电子在板A 、B 间做类平抛运动，在两板之外做匀速直线运动打在屏上.在板A 、B 间沿水平方向运动时，有 L =v 1t ,竖直方向，有 y ′=21at 2,且a =mdeU ， 联立解得 y ′=2122mdv eUL .只要偏转电压最大时的电子能飞出极板打在屏上，则所有电子都能打在屏上，所以 y m ′=21202mdv L eU ＜2d ,U 0＜2122L U d . (3)要保持一个完整波形，需每隔周期T 回到初始位置，设某个电子运动轨迹如图所示，有tan θ=L y mdv eUL v v ''==⊥211,又知 y ′=2122mdv eUL ，联立得 L ′=2L . 由相似三角形的性质，得y yL D L'=+2/2,则 y =14)2(dU LUD L -,峰值为 y m =14)2(dU LU D L +.波形长度为 x 1=vT .波形如图所示.。

高三物理电荷在交变电场中运动试题答案及解析1.如图甲所示，两平行金属板MN、PQ的板长和板间距离相等，板间存在如图乙所示的随时间周期性变化的电场，电场方向与两板垂直，不计重力的带电粒子沿板间中线垂直电场方向源源不断地射入电场，粒子射入电场时的初动能均为Ek0。

已知t=0时刻射入电场的粒子刚好沿上板右边缘垂直电场方向射出电场。

则（）A．所有粒子最终都垂直电场方向射出电场B．t=0之后射入电场的粒子有可能会打到极板上C．所有粒子在经过电场过程中最大动能都不可能超过2Ek0D．若入射速度加倍成2v0，则粒子从电场出射时的侧向位移与v相比必定减半【答案】AC【解析】时刻射入电场的带电粒子沿板间中线垂直电场方向射入电场，沿上板右边缘垂直电场方向射出电场，说明竖直方向分速度变化量为零，根据动量定理，竖直方向电场力的冲量的矢量和为零，故运动时间为周期的整数倍；故所有粒子最终都垂直电场方向射出电场，A正确；由于t=0时刻射入的粒子始终做单向直线运动，竖直方向的分位移最大，故所有粒子最终都不会打到极板上，B错误；t=0时刻射入的粒子竖直方向的分位移最大，为；根据分位移公式，有：，由于，故：，故，故C正确；加倍前运动时间为周期的整数倍，当运动时间为周期的偶数倍时，入射速度加倍成2v0，侧向位移与v一样，D错误；【考点】考查了带电粒子在交变电场中的运动2.如图甲所示，在平行板电容器A、B两极板间加上如图乙所示的交变电压，t=0时A板电势比B板高，两板中间静止一电子，设电子在运动过程中不与两板相碰撞，而且电子只受电场力作用，规定向左为正方向，则下列叙述正确的是（）A、若t=0时刻释放电子，则电子运动的v-t图线如图一所示，该电子一直向B板做匀加速直线运动，B、若t=时刻释放电子，则电子运动的v-t图线如图二所示，该电子一直向着B板匀加速直线运动C、若t=时刻释放电子，则电子运动的v-t图如图三所示，该电子在2T时刻在出发点左边D、若t=时刻释放电子，在2T时刻电子在出发点的右边【答案】CD【解析】t=0时刻，A板电势高，电子释放后向左运动，电子先向左加速运动，然后向左减速运动，重复该过程，一直向左运动，A错误；t=T/8时刻释放电子，电子先向左加速运动，再向左减速运动，然后向右加速运动，再向右减速匀速，一个周期时总位移向左，B错误；t=T/4时刻，电子先向左加速，然后向左减速，再向右加速，然后向右减速，做周期性往复运动，在t=2T时刻位于出发点左侧，C正确；t=3T/8时刻释放电子，作出其v-t图像，由图像知，在2T时刻电子在出发点右侧，D正确。

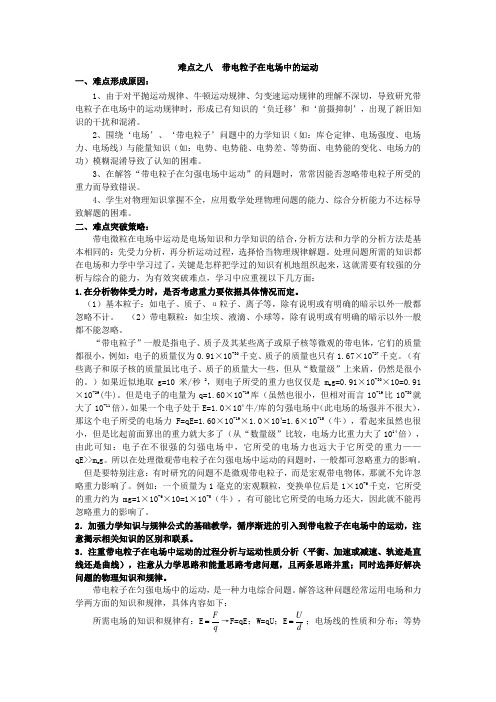

难点之八 带电粒子在电场中的运动一、难点形成原因：1、由于对平抛运动规律、牛顿运动规律、匀变速运动规律的理解不深切，导致研究带电粒子在电场中的运动规律时，形成已有知识的‘负迁移’和‘前摄抑制’，出现了新旧知识的干扰和混淆。

2、围绕‘电场’、‘带电粒子’问题中的力学知识（如：库仑定律、电场强度、电场力、电场线）与能量知识（如：电势、电势能、电势差、等势面、电势能的变化、电场力的功）模糊混淆导致了认知的困难。

3、在解答“带电粒子在匀强电场中运动”的问题时，常常因能否忽略带电粒子所受的重力而导致错误。

4、学生对物理知识掌握不全，应用数学处理物理问题的能力、综合分析能力不达标导致解题的困难。

二、难点突破策略：带电微粒在电场中运动是电场知识和力学知识的结合，分析方法和力学的分析方法是基本相同的：先受力分析，再分析运动过程，选择恰当物理规律解题。

处理问题所需的知识都在电场和力学中学习过了，关键是怎样把学过的知识有机地组织起来，这就需要有较强的分析与综合的能力，为有效突破难点，学习中应重视以下几方面：1.在分析物体受力时，是否考虑重力要依据具体情况而定。

（1）基本粒子：如电子、质子、α粒子、离子等，除有说明或有明确的暗示以外一般都忽略不计。

2）带电颗粒：如尘埃、液滴、小球等，除有说明或有明确的暗示以外一般都不能忽略。

“带电粒子”一般是指电子、质子及其某些离子或原子核等微观的带电体，它们的质量都很小，例如：电子的质量仅为0.91×10-30千克、质子的质量也只有1.67×10-27千克。

（有些离子和原子核的质量虽比电子、质子的质量大一些，但从“数量级”上来盾，仍然是很小的。

）如果近似地取g=10米/秒2，则电子所受的重力也仅仅是m e g=0.91×10-30×10=0.91×10-29(牛)。

但是电子的电量为q=1.60×10-19库（虽然也很小，但相对而言10-19比10-30就大了10-11倍），如果一个电子处于E=1.0×104牛/库的匀强电场中（此电场的场强并不很大），那这个电子所受的电场力F=qE=1.60×10-19×1.0×104=1.6×10-15（牛），看起来虽然也很小，但是比起前面算出的重力就大多了（从“数量级”比较，电场力比重力大了1014倍），由此可知：电子在不很强的匀强电场中，它所受的电场力也远大于它所受的重力——qE>>m e g 。

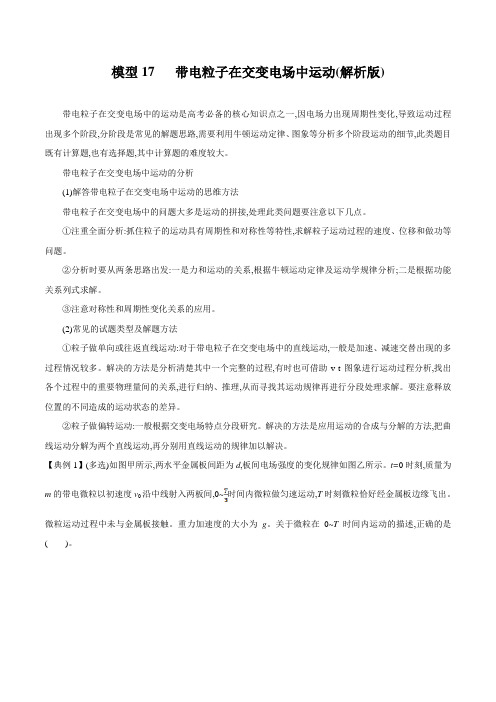

模型17 带电粒子在交变电场中运动(解析版)带电粒子在交变电场中的运动是高考必备的核心知识点之一,因电场力出现周期性变化,导致运动过程出现多个阶段,分阶段是常见的解题思路,需要利用牛顿运动定律、图象等分析多个阶段运动的细节,此类题目既有计算题,也有选择题,其中计算题的难度较大。

带电粒子在交变电场中运动的分析(1)解答带电粒子在交变电场中运动的思维方法带电粒子在交变电场中的问题大多是运动的拼接,处理此类问题要注意以下几点。

①注重全面分析:抓住粒子的运动具有周期性和对称性等特性,求解粒子运动过程的速度、位移和做功等问题。

②分析时要从两条思路出发:一是力和运动的关系,根据牛顿运动定律及运动学规律分析;二是根据功能关系列式求解。

③注意对称性和周期性变化关系的应用。

(2)常见的试题类型及解题方法①粒子做单向或往返直线运动:对于带电粒子在交变电场中的直线运动,一般是加速、减速交替出现的多过程情况较多。

解决的方法是分析清楚其中一个完整的过程,有时也可借助v-t图象进行运动过程分析,找出各个过程中的重要物理量间的关系,进行归纳、推理,从而寻找其运动规律再进行分段处理求解。

要注意释放位置的不同造成的运动状态的差异。

②粒子做偏转运动:一般根据交变电场特点分段研究。

解决的方法是应用运动的合成与分解的方法,把曲线运动分解为两个直线运动,再分别用直线运动的规律加以解决。

【典例1】(多选)如图甲所示,两水平金属板间距为d,板间电场强度的变化规律如图乙所示。

t=0时刻,质量为m的带电微粒以初速度v0沿中线射入两板间,0~时间内微粒做匀速运动,T时刻微粒恰好经金属板边缘飞出。

微粒运动过程中未与金属板接触。

重力加速度的大小为g。

关于微粒在0~T时间内运动的描述,正确的是()。

A.末速度大小为v0B.末速度沿水平方向C.重力势能减少了mgdD.克服电场力做功为mgd【答案】BC【解析】因0~内微粒匀速运动,故微粒受到的电场力向上,E0q=mg,由题图可知在~时间内,两金属板间没有电场,微粒只受重力作用,做平抛运动,在t=时刻的竖直速度v y1=,水平速度为v0,在~T时间内,微粒满足2E0q-mg=ma,解得a=g,方向向上,则在t=T时刻,微粒的竖直速度减少到零,水平速度为v0,A项错误,B项正确;微粒的重力势能减少了ΔE p=mg·=mgd,C项正确;微粒从射入到射出,由动能定理可得mgd-W电=0,可知克服电场力做的功为mgd,D项错误。

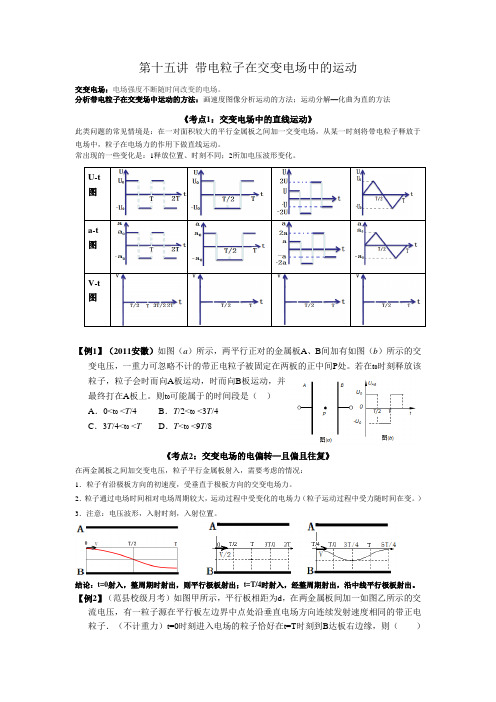

第十五讲带电粒子在交变电场中的运动交变电场：电场强度不断随时间改变的电场。

分析带电粒子在交变场中运动的方法：画速度图像分析运动的方法；运动分解—化曲为直的方法《考点1：交变电场中的直线运动》此类问题的常见情境是：在一对面积较大的平行金属板之间加一交变电场，从某一时刻将带电粒子释放于电场中，粒子在电场力的作用下做直线运动。

常出现的一些变化是：1释放位置、时刻不同；2所加电压波形变化。

【例1】（2011安徽）如图（a）所示，两平行正对的金属板A、B间加有如图（b）所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P处。

若在t0时刻释放该粒子，粒子会时而向A板运动，时而向B板运动，并最终打在A板上。

则t0可能属于的时间段是（）A．0<t0 <T/4 B．T/2<t0 <3T/4C．3T/4<t0 <T D．T<t0 <9T/8《考点2：交变电场的电偏转—且偏且往复》在两金属板之间加交变电压，粒子平行金属板射入，需要考虑的情况：1．粒子有沿极板方向的初速度，受垂直于极板方向的交变电场力。

2．粒子通过电场时间相对电场周期较大，运动过程中受变化的电场力（粒子运动过程中受力随时间在变。

）3．注意：电压波形，入射时刻，入射位置。

结论：t=0射入，整周期时射出，则平行极板射出；t=T/4时射入，经整周期射出，沿中线平行极板射出。

【例2】（范县校级月考）如图甲所示，平行板相距为d，在两金属板间加一如图乙所示的交流电压，有一粒子源在平行板左边界中点处沿垂直电场方向连续发射速度相同的带正电粒子．（不计重力）t=0时刻进入电场的粒子恰好在t=T时刻到B达板右边缘，则（）A．任意时刻进入的粒子到达电场右边界用时间都相等B．t=0时刻进入的粒子到达电场右边界的速度最大C．t=T/4时刻进入的粒子到达电场右边界时距B板d/4D．粒子到达电场右边界时的速度大小与何时进入电场无关【思考】若本题电压波形变为下图所示，思考：(1)这些电子飞离两板间时，侧向位移(即竖直方向上的位移)的最大值y max和最小值y min之比为多少？(2)侧向位移分别为最大值和最小值的情况下，电子在刚穿出两板之间时的速率之比为多少？《考点3：考虑重力的电偏转问题》【例3】如图所示，两平行金属板间有一匀强电场，其外部电场不计，板长为L ，板间距离为 d ，在板右端L 处有一竖直放置的荧光屏M ，一带电荷量为q ，质量为m 的质点从两板中央沿中线射入其间，最后垂直打在M 屏．已知重力加速度为g，则下列结论正确的是()A．板间电场强度大小为mg/qB．板间电场强度大小为2mg/qC．质点在板间的运动时间和它从板的右端运动到光屏的时间相等D．质点在板间的运动时间大于它从板的右端运动到光屏的时间【思考】若本题带电小球从两板中央沿中线射入电场，最后恰好打在荧光屏M上的O点，已知重力加速度为g，则下列说法正确的是（）A．小球一定带负电B．小球一定垂直打在荧光屏的O″点上C．电场力qE=4mg/3 D．电场力qE=2mg课后作业1.(2013全国卷大纲版)一电荷量为q （q>0）、质量为m 的带电粒子在匀强电场的作用下，在t=0时由静止开始运动，场强随时间变化的规律如图所示，不计重力。

带电粒子在交变电场中的运动解题技巧篇一：哎呀呀，同学们，说到带电粒子在交变电场中的运动，这可真是个让人头疼又好奇的问题呢！就像我们在操场上跑步，一会儿快跑，一会儿慢跑，带电粒子在交变电场里也是这样，一会儿加速，一会儿减速。

想象一下，带电粒子就像个调皮的小孩子，交变电场就是那变化多端的游戏规则。

有时候电场力推着它往前跑，跑得可快啦；有时候又像是被拉住了，速度慢下来。

那我们怎么才能搞清楚它到底是怎么运动的呢？首先呀，我们得搞清楚交变电场的变化规律，这就好比知道游戏规则什么时候变。

比如说，电场强度是怎么随着时间变化的，周期是多长。

然后呢，我们得分析带电粒子受到的电场力。

这力可不简单，它一会儿大一会儿小，就像一阵一阵的风，吹着小船摇摇晃晃。

老师给我们讲的时候说：“同学们，你们看，如果电场力的方向和粒子的运动方向相同，那粒子不就加速了吗？”我们都点点头。

有一次，我和同桌一起讨论这个问题，我问他：“要是电场力一会儿推着粒子跑，一会儿又拉着它，那可怎么办？”同桌挠挠头说：“那我们就得一段一段地分析呀！”我们还一起做了好多练习题。

有一道题可难啦，我怎么都想不明白，急得我直跺脚。

这时候，旁边的学霸看到了，笑着说：“别着急，你看这里，先根据电场的变化算出电场力，再分析加速度。

”听了他的话，我恍然大悟，原来如此！其实啊，解决这类问题就像是走迷宫，每一步都要小心谨慎，仔细分析。

只要我们认真思考，多做练习，就一定能找到出口。

所以呀，同学们，带电粒子在交变电场中的运动虽然复杂，但只要我们掌握了方法，有耐心，有信心，就一定能把它拿下！哎呀呀，同学们，你们知道带电粒子在交变电场中的运动有多神奇吗？这可真是个让人头疼但又超级有趣的知识！就像我们在操场上跑步，有时候跑快，有时候跑慢，带电粒子在交变电场中也是这样，一会儿加速，一会儿减速。

那怎么才能搞清楚它们的运动规律呢？咱们先来说说最基本的，得弄清楚电场的变化规律呀！这就好比我们要知道跑步比赛的规则，是每跑一圈加速，还是隔一段时间加速。

2023届高三物理一轮复习多维度导学与分层专练专题47 带电粒子在力电等效场、交变电场中的运动和电场中的功能问题导练目标导练内容目标1 带电粒子在力电等效场中的圆周运动 目标2 带电粒子在交变电场中的运动 目标3带电粒子在电场中的能量动量问题一、带电粒子在力电等效场中的圆周运动 1.方法概述等效思维方法是将一个复杂的物理问题,等效为一个熟知的物理模型或问题的方法。

对于这类问题,若采用常规方法求解,过程复杂,运算量大。

若采用等效法求解,则能避开复杂的运算,过程比较简捷。

2.方法应用先求出重力与电场力的合力,将这个合力视为一个等效重力,将a=F 合m 视为等效重力加速度。

再将物体在重力场中的运动规律迁移到等效重力场中分析求解即可。

【例1】如图所示，在竖直平面内有水平向左的匀强电场，在匀强电场中有一根长为L 的绝缘细线，细线一端固定在O 点，另一端系一质量为m 的带电小球。

小球静止时细线与竖直方向成θ角，此时让小球获得初速度且恰能绕O 点在竖直平面内沿逆时针方向做圆周运动，重力加速度为g 。

下列说法正确的是（ ）A ．匀强电场的电场强度tan mg E qθ=B ．小球动能的最小值为k 2cos mgLE =θC ．小球运动至圆周轨迹的最高点时机械能最小D ．小球从初始位置开始，在竖直平面内运动一周的过程中，其电势能先减小后增大 【答案】AB【详解】A ．小球静止时细线与竖直方向成θ角，对小球受力分析，小球受重力、拉力和电场力，三力平衡，根据平衡条件，有tan qE mg θ=解得tan mg E qθ=选项A 正确； B ．小球恰能绕O 点在竖直平面内做圆周运动，在等效最高点A 速度最小，根据牛顿第二定律，有2cos mg v m Lθ=则最小动能2k 122cos mgL E mv θ==选项B 正确； C ．小球的机械能和电势能之和守恒，则小球运动至电势能最大的位置机械能最小，小球带负电，则小球运动到圆周轨迹的最左端点时机械能最小，选项C 错误；D ．小球从初始位置开始，在竖直平面内运动一周的过程中，电场力先做正功，后做负功，再做正功，则其电势能先减小后增大，再减小，选项D 错误。

带电粒子在交变电场中的运动问题与带电体在等效场中的运动问题一、带电粒子在交变电场中的运动问题1.带电粒子在交变电场中运动的分析方法(1)注重全面分析(分析受力特点和运动规律)，抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的边界条件。

(2)分析时从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系。

(3)注意对称性和周期性变化关系的应用。

2．常见的三类运动形式带电体做单向直线运动、直线往返运动或偏转运动。

【典例1】如图甲所示平行金属板AB 之间的距离为6 cm ，两板间电场强度随时间按图乙所示规律变化。

设场强垂直于金属板由A 指向B 为正，周期T ＝8×10－5 s 。

某带正电的粒子，电荷量为8.0×10－19C ，质量为1.6×10－26kg ，某时刻在两板间中点处由静止释放(不计粒子重力，粒子与金属板碰撞后即不再运动)，则( )A ．若粒子在t ＝0时释放，则一定能运动到B 板 B ．若粒子在t ＝T2时释放，则一定能运动到B 板C ．若粒子在t ＝T4时释放，则一定能运动到A 板D ．若粒子在t ＝3T8时释放，则一定能运动到A 板【答案】 ADt ＝3T 8时释放，则在3T 8～T 2 的时间内粒子向B 板加速运动，位移为x 2′＝12a ⎝⎛⎭⎫T 82＝12×108×(10－5)2m ＝0.5×10－2m ＝0.5 cm ，在T 2～5T 8的时间内粒子向B 板减速运动，位移为x 3′＝x 2′＝0.5 cm ；在5T8～T 的时间内粒子向A板加速运动，位移为x 2″＝12a ⎝⎛⎭⎫3T 82＝12×108×(3×10－5)2m ＝4.5×10－2 m ＝4.5 cm ；因(4.5－2×0.5)cm ＝3.5 cm>3cm ，故粒子能到达A 板，选项D 正确。
