第一节、电话机的工作原理：电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。
两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。
1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。
2、声波作用于送话器上，使之产生电流，称为话音电流。
3、话音电流沿着线路传送到对方电话机的受话器内。
4、而受话器作用与送话器刚好相反—把电流转化为声波，通过空气传至人的耳朵中。
这样，就完成了最简单的通话过程。
第三节、电话机问答：1、按键作用说明1.免提键起什么作用待机时，按下免提键，就可直接拨打要拨的号码；来电时，按下免提键就可接听和正常通话；用听筒通话过程中，若要用手记录或拿东西，可按一下免提，再把听筒挂上，能转换成免提通话状态。
2.重拨键起什么作用若拨出电话号码后，听到忙音，可以在收线后再使本机处于拨号状态，听到拨号音，按重拨键，话机会自动拨出前次输入的号码。
对于有自动追拨功能的话机，在拨号遇忙线时，按重拨键（或追拨键）可自动追拨所拨出的号码，拨通后能回铃提示。
3.音量键起什么作用就是音量大小调节键，按此键可循环调节音量的大小。
4.挂断/闪断键起什么作用按此键，就是挂断现在的电话，并立即拨打另外一个电话，对于连续打很多电话的人来说比较省力5.DTMF/FSK 起什么作用就是两种不同的来电显示方式（FSK和DTMF）。
FSK制式在响铃的一、二声之间显示来电；DTMF是在响铃前显示来电。
现在国内普通推广的是FSK。
6.设置键起什么作用①日期/时间的设置：按设置键，再按1，直接输入1或2进入日期或时间设置，按数字输入需要的年月日或时间，按设置键确认，按免提键退出。
②铃声选择及音量大小的设置：按设置键，再按2，LCD会显示AL1-2-3,直接输入1进入普通铃声选择，输入2进入贵宾铃声选择，输入3进入铃声音量调节，按上、下翻键调节音量大小，按免提键退出。
③闹铃设置：按设置键，再按3，LCD会显示AL1-2-3，共3组闹铃设置，输入数字1，看到OFF闪动时直接输入闹铃时间即可。
KT-1012型矿用电话机拨号电路原理及修理中图分类号：TM 文献标识码：A 文章编号：1007-0745（2008）10-00摘要：近几年来，KT－1012型矿用电话机在煤矿井下的使用范围越来越广。
为了便于维护，根据我积累的工作经验，现将其拨号电路工作原理及检修总结出来，以利于广大通讯工作者更好地做好通讯维护工作。
关键词：拨号脉冲导通截止电平电压－电阻分析法一、工作原理如下图所示：启动电路由R16组成，脉冲开关电路由R13、V40组成，V40基极经V11和R21接到OM1032P脉冲输出DP脚，由于DP脚输出管的吸收电流（导通状态）为3.2mA，所以可以利用此管来控制V40基极电流的有无，从而使V40导通和截止，向电路发出脉冲。
用户摘机后，由启动电路R16提供高电平给OM1032P 的启动脚CE，OM1032P被启动。
此时，DP和M两个输出控制脚为低电平，R20给V40基极提供偏流，使V40导通，此时电路处于通话状态，可以接受键盘输入，当用户按一下数字键时，在OM1032P确认输入有效后，M脚由低电平变为高电平，静噪通话电路，然后DP脚发出高、低电平交替的脉冲信号，控制V40的截止和导通，向线路发出脉冲，发号完毕又回到通话状态。
振荡器的振荡频率为455KHZ，振荡器采用价格低廉的455KHZ陶瓷滤波器，其功能是把键盘输入转换成准确的断/续拨号脉冲，其断/续比为1.6：1二、故障检修1.无脉冲信号发出当按下所有数字键均无脉冲信号发出时，可用万用表测量集成电路OM1032P的2脚输出情况，若有脉冲输出，则查V40三极管是否损坏，若损坏，则换之；若V40未损坏，则进一步查a、b线通路。
如果OM1032P的2脚无脉冲输出，则查OM1032P集成电路是否损坏或455KHZ陶瓷滤波器是否正常，OM1032P的7脚是否有3.2V的电压输入，电容C19、C20、C21是否击穿。
三极管、电容好坏的判断很简单，并且很多资料都有说明，这里我就不再赘述。

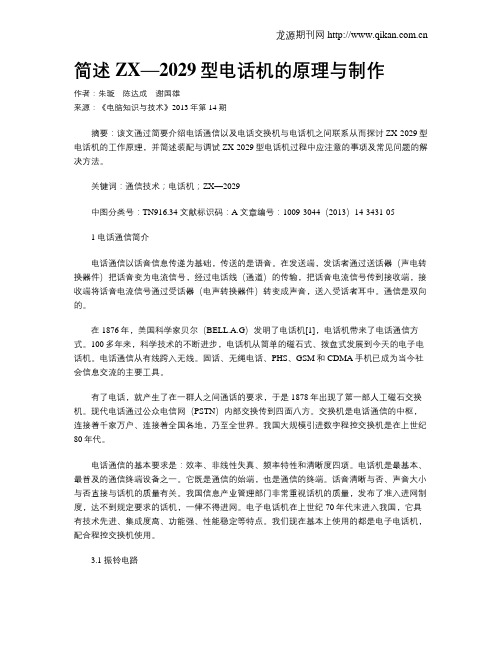

简述ZX—2029型电话机的原理与制作作者：朱璇陈达成谢国雄来源：《电脑知识与技术》2013年第14期摘要：该文通过简要介绍电话通信以及电话交换机与电话机之间联系从而探讨ZX-2029型电话机的工作原理，并简述装配与调试ZX-2029型电话机过程中应注意的事项及常见问题的解决方法。
关键词：通信技术；电话机；ZX—2029中图分类号：TN916.34 文献标识码：A 文章编号：1009-3044（2013）14-3431-051 电话通信简介电话通信以话音信息传递为基础，传送的是语音。
在发送端，发话者通过送话器（声电转换器件）把话音变为电流信号，经过电话线（通道）的传输，把话音电流信号传到接收端，接收端将话音电流信号通过受话器（电声转换器件）转变成声音，送入受话者耳中。
通信是双向的。
在1876年，美国科学家贝尔（BELL.A.G）发明了电话机[1]，电话机带来了电话通信方式。
100多年来，科学技术的不断进步，电话机从简单的磁石式、拨盘式发展到今天的电子电话机。
电话通信从有线跨入无线。
固话、无绳电话、PHS、GSM和CDMA手机已成为当今社会信息交流的主要工具。
有了电话，就产生了在一群人之间通话的要求，于是1878年出现了第一部人工磁石交换机。
现代电话通过公众电信网（PSTN）内部交换传到四面八方。
交换机是电话通信的中枢，连接着千家万户、连接着全国各地，乃至全世界。
我国大规模引进数字程控交换机是在上世纪80年代。
电话通信的基本要求是：效率、非线性失真、频率特性和清晰度四项。
电话机是最基本、最普及的通信终端设备之一。
它既是通信的始端，也是通信的终端。
话音清晰与否、声音大小与否直接与话机的质量有关。
我国信息产业管理部门非常重视话机的质量，发布了准入进网制度，达不到规定要求的话机，一律不得进网。
电子电话机在上世纪70年代末进入我国，它具有技术先进、集成度高、功能强、性能稳定等特点。
我们现在基本上使用的都是电子电话机，配合程控交换机使用。
一 DECT 无绳电话简介DECT 无绳电话机由主机（座机或母机）和副机（即手机或子机）构成，DECT 是一個基于TDMA/TDD(时分多址&时分双工)空中接口技術的無繩電話系統.其僅僅是一個接入系統,用戶在微小區域的覆蓋區域內通過DECT 的空中接口實現与本地网或PSTN （公共交换电话网）网絡進行通信，话音采取32kbit/s 的ADPCM(自适應差分脈碼調制)，终端可在所有载频和时隙任意组合单元中进行无线寻址,采用高斯(最小)頻移鍵控GMSK/GFSK 調制方法調制，利用无线电波进行通信。
根据欧洲国家的无绳电话标准,DECT 指配频带为1880-1900MHz,此频率对所有欧洲成员国家都应如此支配,因而有一个合法的要求,这就是此频段对DECT 之发射时自由频段,在此内有十个载波,每间隔为1.728MHz,10个载波次序为0—9,频到9为最低点,为1881.792MHz,频到0为最高点,为1897.344MHz.每十个载波频段为20MHz,在一個TDMA 時隙內對載頻進行動態分配，幀長10ms ，划分為24個時隙,其中12個時隙用于H/S 到B/S 的通信，另12個時隙用于B/S 到H/S 的通信。
每個時隙分配到480bit,各時隙的數据的分組形式發送，据此DECT 的物理信道傳輸速率為如下图所示,DECT 要求的物理信道寬帶為信道傳輸速率的1.5倍,即1.152x1.5=1.728MHz,調制效率為如下图所示η=2/3bit/s/Hz ．二.DECT 的技術特性DECT 的基礎是一套微蜂窩無線通信系統,能在三百米内的距离便攜部分与DECT 固定部分之間提供低功率的無線接入,其基本特性如下:工作頻段: 1880MHZ-1900MHZ 載波頻寬: 1.728MHZ 載波數: 10 传輸速率: 1.152Mbit/s 信道占用原理: TDMA/TDD 調制原理: GFSK BT=0.5語音編碼速率: 32Kbit/s 編碼方法: ADPCM(自适應差分脈碼調制) 信令速率: 4.8Kbit/s 語音信道速率: 41.6Kbit/s 多址方式: TDMA(时分多址) 雙工方式: TDD(时分双工) 幀長: 10ms 每幀信道數: 12信道分配方法: 動態信道分配(DAC) 每時隙比特: 420(話音/數据+嵌入信令) 時隙寬: 417us(含引導時間) 調制方法: GFSK(高斯頻移鍵控) 發射功率: 座机250mW ，手机10mW 接收靈敏度: BER<0.1% 頻道:信道 发射 接收0 1897.344 1897.3441 1895.616 1895.6162 1893.888 1893.8883 1892.160 1892.1604 1890.432 1890.4325 1888.704 1888.7046 1886.976 1886.9767 1885.248 1885.248 8 1883.520 1883.520 91881.7921881.79224時隙/幀10ms/幀480bit/時隙=1.152Mbit/s1.152Mbit/s 1.728MHz =23bit/s/Hz三. DECT 典型电路分析1． 充电检测电路及充电控制电路.如图1所示,该电路为电池提供充电电路，并在手机放上座机支架的瞬间产生充电检测信号。
