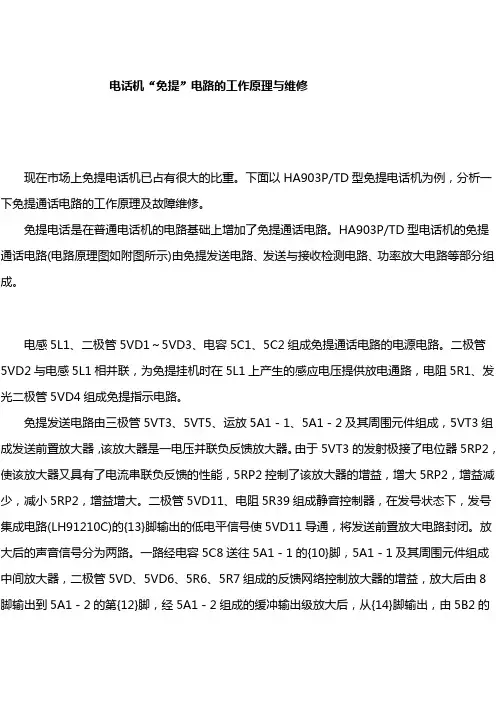

电话机“免提”电路的工作原理与维修现在市场上免提电话机已占有很大的比重。
下面以HA903P/TD型免提电话机为例，分析一下免提通话电路的工作原理及故障维修。
免提电话是在普通电话机的电路基础上增加了免提通话电路。
HA903P/TD型电话机的免提通话电路(电路原理图如附图所示)由免提发送电路、发送与接收检测电路、功率放大电路等部分组成。
电感5L1、二极管5VD1～5VD3、电容5C1、5C2组成免提通话电路的电源电路。
二极管5VD2与电感5L1相并联，为免提挂机时在5L1上产生的感应电压提供放电通路，电阻5R1、发光二极管5VD4组成免提指示电路。
免提发送电路由三极管5VT3、5VT5、运放5A1－1、5A1－2及其周围元件组成，5VT3组成发送前置放大器，该放大器是一电压并联负反馈放大器。
由于5VT3的发射极接了电位器5RP2，使该放大器又具有了电流串联负反馈的性能，5RP2控制了该放大器的增益，增大5RP2，增益减少，减小5RP2，增益增大。
二极管5VD11、电阻5R39组成静音控制器，在发号状态下，发号集成电路(LH91210C)的{13}脚输出的低电平信号使5VD11导通，将发送前置放大电路封闭。
放大后的声音信号分为两路。
一路经电容5C8送往5A1－1的{10}脚，5A1－1及其周围元件组成中间放大器，二极管5VD、5VD6、5R6、5R7组成的反馈网络控制放大器的增益，放大后由8脚输出到5A1－2的第{12}脚，经5A1－2组成的缓冲输出级放大后，从{14}脚输出，由5B2的初级送往外线；另一路声音信号经电阻5R32、5R30送往由5A1－3组成的发送检测电路，放大后从1脚输出，放大器的增益由二极管5VD11、5VD12、电阻5R27、5R29控制，5RP3为灵敏度控制电位器，1脚输出的信号送到由二极管5VD9、5VD10、电容5C23、5C22组成的倍压整流电路进行整流。
整流后的直流高电平分三路分别通过电阻5R9、5R21、5R22送到由三极管5VT2、5VT4、5VT6组成的三个电子门，并使其导通。
