电话机原理与维修(5)

电话的原理是什么
电话的原理是通过电信号传输声音信号。

当我们拨号时，声音信号会被麦克风转换为电信号，然后通过电话线路传输到接收端。

接收端的电话机会将电信号转换为声音信号，使得我们能够听到对方的声音。

电话的原理主要涉及到以下几个组成部分：
1. 麦克风：负责将声音转换为电信号。

当我们讲话时，声波通过麦克风的振动使得麦克风中的微小磁铁或电容器发生变化，进而产生电流。

2. 电路：在电话线路中，电流被传输到接收端。

电路负责传送电流，并保证电信号的质量不受损失。

3. 电话线路：电话信号通过有线电路传输。

电话线路连接发信方和收信方，使得声音信号能够传递。

4. 扬声器：接收端的电话机中的扬声器负责将电信号转换为声音信号。

电信号通过扬声器振动产生听得见的声音。

整个过程中，声音信号在发信方和收信方之间通过电话线路进行传输，并通过麦克风和扬声器的转换，使得通话双方能够沟通。

需要注意的是，现代电话系统多数使用数字信号传输，而不是传统的模拟信号。

数字信号通过将声音转换为二进制数据进行
传输，提高了通信质量和可靠性。

所以，当我们拨打电话时，声音信号被转换为数字信号后传输，然后在接收端再转换回声音信号。

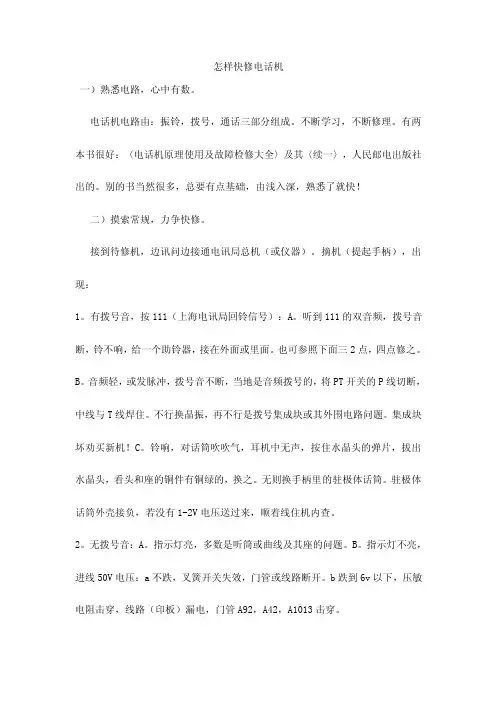

怎样快修电话机一）熟悉电路，心中有数。

电话机电路由：振铃，拨号，通话三部分组成。

不断学习，不断修理。

有两本书很好：〈电话机原理使用及故障检修大全〉及其〈续一〉，人民邮电出版社出的。

别的书当然很多，总要有点基础，由浅入深，熟悉了就快！二）摸索常规，力争快修。

接到待修机，边讯问边接通电讯局总机（或仪器）。

摘机（提起手柄），出现：1。

有拨号音，按111（上海电讯局回铃信号）：A。

听到111的双音频，拨号音断，铃不响，给一个助铃器，接在外面或里面。

也可参照下面三2点，四点修之。

B。

音频轻，或发脉冲，拨号音不断，当地是音频拨号的，将PT开关的P线切断，中线与T线焊住。

不行换晶振，再不行是拨号集成块或其外围电路问题。

集成块坏劝买新机！C。

铃响，对话筒吹吹气，耳机中无声，按住水晶头的弹片，拔出水晶头，看头和座的铜件有铜绿的，换之。

无则换手柄里的驻极体话筒。

驻极体话筒外壳接负，若没有1-2V电压送过来，顺着线住机内查。

2。

无拨号音：A。

指示灯亮，多数是听筒或曲线及其座的问题。

B。

指示灯不亮，进线50V电压：a不跌，叉簧开关失效，门管或线路断开。

b跌到6v以下，压敏电阻击穿，线路（印板）漏电，门管A92，A42，A1013击穿。

3。

接通外线未摘机，免提自响，挂不断打不进。

换门管A92，A42，A1031等。

4。

摘机后，啦叭听筒同时响，换叉簧开关。

三）各路故障的易损元件：1。

通话部分：A。

送话。

对方听不到我的声音：驻极体话筒，曲线，曲线的两个头及其座。

而上述中话筒和手柄上的座损坏最多。

因为口中的水汽吐沫，使话筒中晶体受潮，座的铜片氧化。

其次才是主板上的相关元件。

B。

受话。

摘机后听不到声音，指示灯亮，按111有回铃。

受话系统问题。

易损：曲线的座和头，听筒，其次是相关电路。

2。

振铃部分：集成块，27v稳压管，变压器，啦叭（有的是压电片）。

3。

拨号部分：晶振，PT开关，集成块（型号太多，价又贵，买新机为好）四）先外后里，先易后难。

第一节、电话机的工作原理：电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。

两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。

1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。

2、声波作用于送话器上，使之产生电流，称为话音电流。

3、话音电流沿着线路传送到对方电话机的受话器内。

4、而受话器作用与送话器刚好相反—把电流转化为声波，通过空气传至人的耳朵中。

这样，就完成了最简单的通话过程。

第三节、电话机问答：1、按键作用说明1.免提键起什么作用待机时，按下免提键，就可直接拨打要拨的号码；来电时，按下免提键就可接听和正常通话；用听筒通话过程中，若要用手记录或拿东西，可按一下免提，再把听筒挂上，能转换成免提通话状态。

2.重拨键起什么作用若拨出电话号码后，听到忙音，可以在收线后再使本机处于拨号状态，听到拨号音，按重拨键，话机会自动拨出前次输入的号码。

对于有自动追拨功能的话机，在拨号遇忙线时，按重拨键（或追拨键）可自动追拨所拨出的号码，拨通后能回铃提示。

3.音量键起什么作用就是音量大小调节键，按此键可循环调节音量的大小。

4.挂断/闪断键起什么作用按此键，就是挂断现在的电话，并立即拨打另外一个电话，对于连续打很多电话的人来说比较省力5.DTMF/FSK 起什么作用就是两种不同的来电显示方式（FSK和DTMF）。

FSK制式在响铃的一、二声之间显示来电；DTMF是在响铃前显示来电。

现在国内普通推广的是FSK。

6.设置键起什么作用①日期/时间的设置：按设置键，再按1，直接输入1或2进入日期或时间设置，按数字输入需要的年月日或时间，按设置键确认，按免提键退出。

②铃声选择及音量大小的设置：按设置键，再按2，LCD会显示AL1-2-3,直接输入1进入普通铃声选择，输入2进入贵宾铃声选择，输入3进入铃声音量调节，按上、下翻键调节音量大小，按免提键退出。

③闹铃设置：按设置键，再按3，LCD会显示AL1-2-3，共3组闹铃设置，输入数字1，看到OFF闪动时直接输入闹铃时间即可。

第一节、电话机的工作原理：电话通信是通过声能与电能相互转换、并利用“电”这个媒介来传输语言的一种通信技术。

两个用户要进行通信，最简单的形式就是将两部电话机用一对线路连接起来。

1、当发话者拿起电话机对着送话器讲话时，声带的振动激励空气振动，形成声波。

2、声波作用于送话器上，使之产生电流，称为话音电流。

3、话音电流沿着线路传送到对方电话机的受话器内。

4、而受话器作用与送话器刚好相反—把电流转化为声波，通过空气传至人的耳朵中。

这样，就完成了最简单的通话过程。

第三节、电话机问答：1、按键作用说明1.免提键起什么作用待机时，按下免提键，就可直接拨打要拨的号码；来电时，按下免提键就可接听和正常通话；用听筒通话过程中，若要用手记录或拿东西，可按一下免提，再把听筒挂上，能转换成免提通话状态。

2.重拨键起什么作用若拨出电话号码后，听到忙音，可以在收线后再使本机处于拨号状态，听到拨号音，按重拨键，话机会自动拨出前次输入的号码。

对于有自动追拨功能的话机，在拨号遇忙线时，按重拨键（或追拨键）可自动追拨所拨出的号码，拨通后能回铃提示。

3.音量键起什么作用就是音量大小调节键，按此键可循环调节音量的大小。

4.挂断/闪断键起什么作用按此键，就是挂断现在的电话，并立即拨打另外一个电话，对于连续打很多电话的人来说比较省力5.DTMF/FSK 起什么作用就是两种不同的来电显示方式（FSK和DTMF）。

FSK制式在响铃的一、二声之间显示来电；DTMF是在响铃前显示来电。

现在国内普通推广的是FSK。

6.设置键起什么作用①日期/时间的设置：按设置键，再按1，直接输入1或2进入日期或时间设置，按数字输入需要的年月日或时间，按设置键确认，按免提键退出。

②铃声选择及音量大小的设置：按设置键，再按2，LCD会显示AL1-2-3,直接输入1进入普通铃声选择，输入2进入贵宾铃声选择，输入3进入铃声音量调节，按上、下翻键调节音量大小，按免提键退出。

③闹铃设置：按设置键，再按3，LCD会显示AL1-2-3，共3组闹铃设置，输入数字1，看到OFF闪动时直接输入闹铃时间即可。

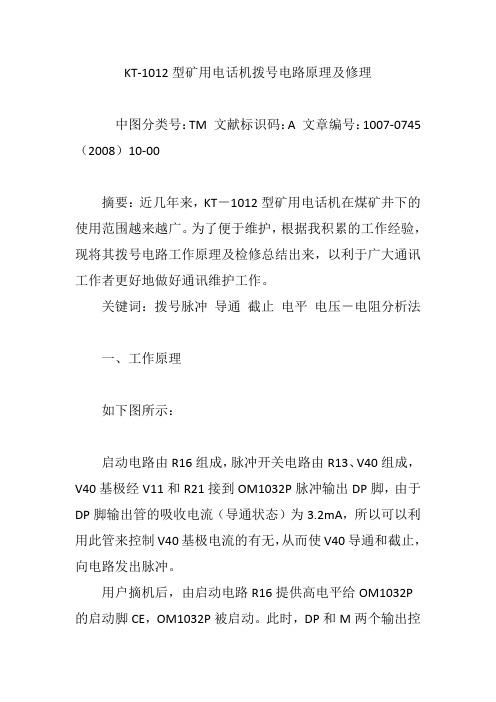

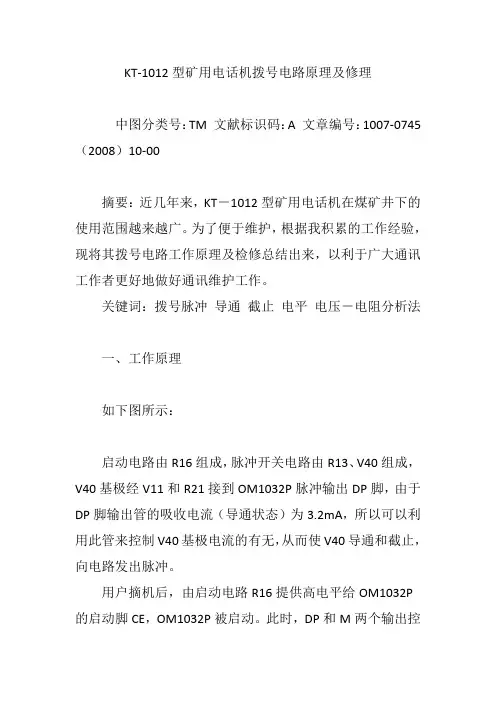

KT-1012型矿用电话机拨号电路原理及修理中图分类号：TM 文献标识码：A 文章编号：1007-0745（2008）10-00摘要：近几年来，KT－1012型矿用电话机在煤矿井下的使用范围越来越广。

为了便于维护，根据我积累的工作经验，现将其拨号电路工作原理及检修总结出来，以利于广大通讯工作者更好地做好通讯维护工作。

关键词：拨号脉冲导通截止电平电压－电阻分析法一、工作原理如下图所示：启动电路由R16组成，脉冲开关电路由R13、V40组成，V40基极经V11和R21接到OM1032P脉冲输出DP脚，由于DP脚输出管的吸收电流（导通状态）为3.2mA，所以可以利用此管来控制V40基极电流的有无，从而使V40导通和截止，向电路发出脉冲。

用户摘机后，由启动电路R16提供高电平给OM1032P 的启动脚CE，OM1032P被启动。

此时，DP和M两个输出控制脚为低电平，R20给V40基极提供偏流，使V40导通，此时电路处于通话状态，可以接受键盘输入，当用户按一下数字键时，在OM1032P确认输入有效后，M脚由低电平变为高电平，静噪通话电路，然后DP脚发出高、低电平交替的脉冲信号，控制V40的截止和导通，向线路发出脉冲，发号完毕又回到通话状态。

振荡器的振荡频率为455KHZ，振荡器采用价格低廉的455KHZ陶瓷滤波器，其功能是把键盘输入转换成准确的断/续拨号脉冲，其断/续比为1.6：1二、故障检修1.无脉冲信号发出当按下所有数字键均无脉冲信号发出时，可用万用表测量集成电路OM1032P的2脚输出情况，若有脉冲输出，则查V40三极管是否损坏，若损坏，则换之；若V40未损坏，则进一步查a、b线通路。

如果OM1032P的2脚无脉冲输出，则查OM1032P集成电路是否损坏或455KHZ陶瓷滤波器是否正常，OM1032P的7脚是否有3.2V的电压输入，电容C19、C20、C21是否击穿。

三极管、电容好坏的判断很简单，并且很多资料都有说明，这里我就不再赘述。

电话机座机原理
电话机座机的原理是通过电话线连接到电话交换机，实现与其他电话机号码的通话。

具体而言，电话机座机由以下几个主要部分组成：
1. 麦克风：麦克风用于将说话者的声音转换成电信号。

当用户说话时，声音通过麦克风转化为电流，并传输到电话线上。

2. 扬声器：扬声器用于将对方的声音转换成听得见的声音。

通过电话线接收到的电流信号会经过扬声器转化为声音，使用户能够听到对方的声音。

3. 键盘：键盘上有0-9的数字键、*和#键以及其他功能键，使用者通过按下相应的数字键发送拨号信号，以拨打指定电话号码。

4. 铃声：当有人拨打电话到该电话机时，电话机会发出铃声来提醒用户来电。

铃声由内部电路产生。

5. 电话线：电话线是将电话机连接到电话交换机的介质。

通过电话线，电话机发送和接收电流信号与对方通信。

电话机座机工作原理如下：
当用户拨号时，通过按下相应的数字键，发送拨号信号到电话线上。

这些拨号信号（DTMF信号）包含了一个具体的电话号
码。

信号通过电话线传输到电话交换机。

电话交换机接收到信号后，会根据拨号信号中的号码将通话连接到相应的电话号码。

一旦通话连接建立，电话机就可以接收来自对方的声音信号。

信号通过电话线传输到电话机，经过扬声器转化为声音，用户可以听到对方的声音。

同时，用户的声音被麦克风转化为电流信号，然后通过电话线发送给对方的电话机。

对方电话机接收到信号后，经过扬声器转化为声音，对方可以听到用户的声音。

当通话结束时，用户挂断电话，电话交换机会断开通话连接。

电话机座机通过这种方式实现了与其他电话号码的通话。

电话的原理是什么
电话的原理是基于电信技术和电磁波传输的。

当用户拨号时，电话机内部的拨号器会发送拨号信号，通过电话线路传输给电话交换机。

电话交换机根据拨号信号识别出被拨号的电话号码，并将呼叫请求转发给被叫电话所连接的电话交换机。

被叫电话的交换机接收到呼叫请求后，会向被叫电话发送振铃信号，表示有来电。

当被叫方接听电话时，通话连接会建立起来。

此时，被叫电话和主叫电话之间的声音将通过电话线路传输。

电话线路中传输声音的方式是利用电磁波。

声音信号会被转化为模拟信号，通过电话线路中的电流来传输。

在电话线路中，电流会产生电磁波，进而将声音信号传输至对方电话机内部的接收器中。

接收器会将电磁波转换回声音信号，并通过扬声器播放出来，使被叫方能听到来电的声音。

整个电话的通话过程实际上是在电话交换机之间建立的虚拟电路中进行的，通话双方的声音信号会在电话交换机中以数字信号的形式进行传输，借助数字化的处理技术来保证通话质量。

而电话线路则扮演了传输声音和信号的媒介，通过电磁波的传输将通话双方的声音连接在一起。

电话的工作原理
电话的工作原理主要包括以下几个方面：
1. 声音传输：当人们说话时，声音会振动周围的空气，形成声波。

电话机的麦克风（话筒）将声波转换为电信号。

2. 电信号传输：话筒将声音转换成的电信号通过电话线传输到接收端。

电话线通常采用双线制，分别为热线和冷线。

热线负责传输信号，冷线负责返回一个相反的信号以抵消热线上的信号，从而减少信号衰减。

3. 电信号放大：在传输过程中，电信号可能会变得较弱。

因此，需要电话交换机对信号进行放大。

交换机内部设有放大电路，可以将电信号放大到合适的强度。

4. 电信号转换：在接收端，电话机内的听筒将电信号转换回声音。

听筒内部有一个电磁线圈，当电信号通过时，线圈产生磁场，进而驱动振动膜产生声音。

5. 声音输出：振动膜将电信号转换成的声音输出，人们就可以听到对方的声音。

总之，电话的工作原理主要包括声音转换、电信号传输、电信号放大、电信号转换和声音输出等环节。

现代电话系统还采用数字信号处理技术，将声音信号数字化，并通过计算机网络进行传输。

这使得电话通信变得更加便捷、高效。

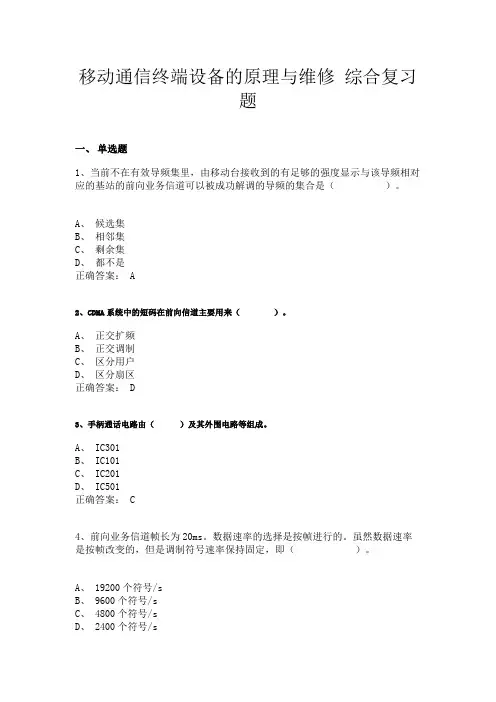

移动通信终端设备的原理与维修综合复习题一、单选题1、当前不在有效导频集里，由移动台接收到的有足够的强度显示与该导频相对应的基站的前向业务信道可以被成功解调的导频的集合是（）。

A、候选集B、相邻集C、剩余集D、都不是正确答案： A2、CDMA系统中的短码在前向信道主要用来（）。

A、正交扩频B、正交调制C、区分用户D、区分扇区正确答案： D3、手柄通话电路由（）及其外围电路等组成。

A、 IC301B、 IC101C、 IC201D、 IC501正确答案： C4、前向业务信道帧长为20ms。

数据速率的选择是按帧进行的。

虽然数据速率是按帧改变的，但是调制符号速率保持固定，即（）。

A、 19200个符号/sB、 9600个符号/sC、 4800个符号/sD、 2400个符号/s正确答案： A5、我国陆地公用蜂窝数字移动通信网GSM通信系统890MHz，采用（）MHz频段。

A、 600B、 900C、 1200D、 1500正确答案： B6、射频电路部分一般指手机电路的模拟射频和（）处理部分。

A、高频B、中频C、中低频D、低频正确答案： B7、前向业务信道中还包含了功率控制比特，速率为800bit/s,其中1指示终端（）功率。

A、增加B、降低C、不变D、其他正确答案： B8、电信网的基本功能（）。

A、传送功能B、控制功能C、传送功能和控制功能D、其他正确答案： C9、移动通信使用的甚长波的波长范围是（）。

A、 1～1MmB、 10～1MmC、 1000～1000kMmD、 100～10kMm正确答案： D10、一个相邻集或者剩余集的导频的强度达到了（），MS将该导频移入候选集。

A、 T-ADDB、 T-COMPC、 T-DROPD、 T-TDROP正确答案： A11、当PN序列最小间隔设定是64个码片时，可用的PN序列数量是（）个。

A、 128B、 256C、 512D、 1024正确答案： C12、反向接入信道是一种随机接入信道，每个寻呼信道能同时支持（）个接入信道。

一 DECT 无绳电话简介DECT 无绳电话机由主机（座机或母机）和副机（即手机或子机）构成，DECT 是一個基于TDMA/TDD(时分多址&时分双工)空中接口技術的無繩電話系統.其僅僅是一個接入系統,用戶在微小區域的覆蓋區域內通過DECT 的空中接口實現与本地网或PSTN （公共交换电话网）网絡進行通信，话音采取32kbit/s 的ADPCM(自适應差分脈碼調制)，终端可在所有载频和时隙任意组合单元中进行无线寻址,采用高斯(最小)頻移鍵控GMSK/GFSK 調制方法調制，利用无线电波进行通信。

根据欧洲国家的无绳电话标准,DECT 指配频带为1880-1900MHz,此频率对所有欧洲成员国家都应如此支配,因而有一个合法的要求,这就是此频段对DECT 之发射时自由频段,在此内有十个载波,每间隔为1.728MHz,10个载波次序为0—9,频到9为最低点,为1881.792MHz,频到0为最高点,为1897.344MHz.每十个载波频段为20MHz,在一個TDMA 時隙內對載頻進行動態分配，幀長10ms ，划分為24個時隙,其中12個時隙用于H/S 到B/S 的通信，另12個時隙用于B/S 到H/S 的通信。

每個時隙分配到480bit,各時隙的數据的分組形式發送，据此DECT 的物理信道傳輸速率為如下图所示,DECT 要求的物理信道寬帶為信道傳輸速率的1.5倍,即1.152x1.5=1.728MHz,調制效率為如下图所示η=2/3bit/s/Hz ．二.DECT 的技術特性DECT 的基礎是一套微蜂窩無線通信系統,能在三百米内的距离便攜部分与DECT 固定部分之間提供低功率的無線接入,其基本特性如下:工作頻段: 1880MHZ-1900MHZ 載波頻寬: 1.728MHZ 載波數: 10 传輸速率: 1.152Mbit/s 信道占用原理: TDMA/TDD 調制原理: GFSK BT=0.5語音編碼速率: 32Kbit/s 編碼方法: ADPCM(自适應差分脈碼調制) 信令速率: 4.8Kbit/s 語音信道速率: 41.6Kbit/s 多址方式: TDMA(时分多址) 雙工方式: TDD(时分双工) 幀長: 10ms 每幀信道數: 12信道分配方法: 動態信道分配(DAC) 每時隙比特: 420(話音/數据+嵌入信令) 時隙寬: 417us(含引導時間) 調制方法: GFSK(高斯頻移鍵控) 發射功率: 座机250mW ，手机10mW 接收靈敏度: BER<0.1% 頻道:信道 发射 接收0 1897.344 1897.3441 1895.616 1895.6162 1893.888 1893.8883 1892.160 1892.1604 1890.432 1890.4325 1888.704 1888.7046 1886.976 1886.9767 1885.248 1885.248 8 1883.520 1883.520 91881.7921881.79224時隙/幀10ms/幀480bit/時隙=1.152Mbit/s1.152Mbit/s 1.728MHz =23bit/s/Hz三. DECT 典型电路分析1． 充电检测电路及充电控制电路.如图1所示,该电路为电池提供充电电路，并在手机放上座机支架的瞬间产生充电检测信号。

电话机电路图1. 简介电话机是一种用于进行语音通信的设备，它采用固定线路或者无线信号的方式，实现人与人之间的远程互通。

电话机电路图描述了电话机内部各个组成部分的连接和工作原理。

2. 电话机基本组成电话机电路图主要包括以下几个基本组成部分：• 2.1 动态话筒动态话筒是用于将声音转换为电信号的输入设备。

它由一个震动的振膜、一个连接震膜的线圈和一个固定的磁环组成。

• 2.2 固定话筒固定话筒是用于将电信号转换为声音的输出设备。

它由一个连接磁环的线圈和一个固定的振膜组成。

• 2.3 打号盘打号盘是用于输入电话号码的装置。

它通常由按键和编码电路组成，通过按下相应的按键，可以输入电话号码。

• 2.4 拨叉拨叉是用于接通电话线路的开关装置。

当拨叉上升或下降时，可以连接或断开电话线路。

• 2.5 钟摆钟摆是用于控制电话铃声的装置。

它通常由一个震荡电路和铃铛组成，当有来电时，震荡电路发出信号，驱动铃铛发出铃声。

• 2.6 电源电话机需要一定的电源供电，电源主要用于提供驱动电路所需的电能。

3. 电话机电路连接电话机内部各个组成部分的连接方式如下：• 3.1 动态话筒连接动态话筒连接到电话机主电路板上的语音输入端子。

它的振膜通过连接到线圈，而线圈的另一端则通过连接到固定话筒。

• 3.2 固定话筒连接固定话筒连接到电话机主电路板上的语音输出端子。

它的振膜通过连接到线圈，而线圈的另一端则通过连接到动态话筒。

• 3.3 打号盘连接打号盘通过编码电路连接到电话机主电路板，编码电路负责将按键输入转换为电话号码。

• 3.4 拨叉连接拨叉通过连接到电话机主电路板上的线路开关，可以接通或断开电话线路。

• 3.5 钟摆连接钟摆通过连接到电话机主电路板上的铃铛驱动电路，当有来电时，电路发出信号，驱动铃铛发出铃声。

• 3.6 电源连接电源通过连接到电话机主电路板上的电源接口，提供所需的电能。

4. 电话机工作原理电话机的工作原理如下：• 4.1 语音输入用户通过动态话筒输入语音信号，话筒的振膜受到声音的刺激后，产生震动，从而使振膜上的线圈产生变化，将声音转换为电信号。

电话机原理与维修1. 电话机的原理电话机是一种能够进行语音通信的电子通信设备。

它基于电话原理，通过电信号的传输和转换来实现声音的传递。

1.1 传输原理电话机的传输原理是基于模拟信号的传输。

当电话机接通时，话筒会将声音转换为电信号，然后通过电话线路传输到对方的听筒。

在接收端，听筒将接收到的电信号转换为声音。

1.2 信号转换电话机中的信号转换主要包括两个方面：话筒的声音转换为电信号，电信号转换为声音。

•话筒的声音转换为电信号：话筒中使用了电磁感应原理。

当话筒中的薄膜受到声音的压力变化时，会产生相应的磁场变化，进而在线圈中产生感应电流。

•电信号转换为声音：话筒中的听筒采用了电磁激磁原理。

当电信号通过线圈时，会在听筒的磁场中产生力，使得听筒震动，进而产生声音。

1.3 电话线路和交换机电话机之间的通信是通过电话线路和交换机来实现的。

电话线路负责传输信号，交换机负责连接不同的电话机。

电话线路是一种专门用来传输信号的电缆。

它可以将电信号传输到远距离。

交换机是一种用于连接电话机的设备。

它能够根据呼叫的要求，将电话信号从发送方传输到接收方。

2. 电话机的维修电话机在使用过程中可能会出现一些故障，需要进行维修。

以下是一些常见的电话机故障和维修方法：2.1 无法接通当电话机无法接通时，可能是由于以下原因导致的：•电话线路故障：检查电话线路是否连接正常，是否有线路短路或断路的情况。

•交换机故障：如果其他电话机正常工作，那么可能是交换机出现问题。

需要联系电话运营商进行修复。

2.2 无法通话当电话机可以接通但无法通话时，可能是由于以下原因导致的：•话筒或听筒故障：检查话筒和听筒是否正常工作，可以尝试更换新的话筒或听筒。

•电线接触不良：检查电话机内部的连接是否正常，确保各个电线接触良好。

•电源故障：如果电话机是通过电源供电，检查电源是否正常工作，确保电源线连接正常。

2.3 噪音干扰当电话机通话中出现噪音干扰时，可能是由于以下原因导致的：•外部干扰：检查电话机周围是否有其他电子设备产生的干扰，移动电话、电视机等都可能引起噪音。
