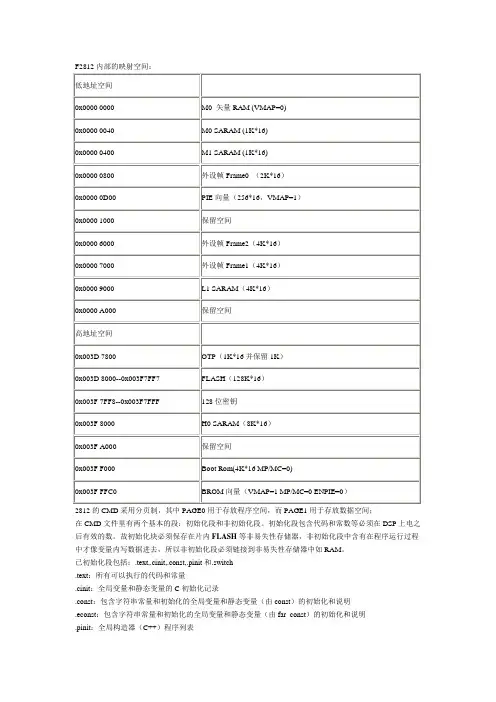

hello第四课(二)：f2812存储器映射及cmd详解-日志-eyes417-...2812存储器映射2812具有32位的数据地址和22位的程序地址，总地址空间可以达到4M的数据空间和4M的程序空间。

32位的数据地址，就是能访问2的32次，是4G，而22位的程序地址，就是能访问2的22次，是4M。

其实，2812可寻址的数据空间最大是4G，但是实际线性地址能达到的只有4M，原因是2812的存储器分配采用的是分页机制，分页机制采用的是形如0xXXXXXXX的线性地址，所以数据空间能寻址的只有4M。

 2812的存储器被划分成了下面的几个部分：1. 程序空间和数据空间。

2812所具有的RAM、ROM和FLASH都被统一编址，映射到了程序空间和数据空间，这些空间的作用就是存放指令代码和数据变量。

2. 保留区。

数据空间里面某些地址被保留了，作为CPU的仿真寄存器使用，这些地址是不向用户开放的。

3. CPU中断向量。

在程序空间里也保留了64个地址作为CPU 的32个中断向量。

通过CPU的一个寄存器ST1中的VMAP位来将这一段地址映射到程序空间的底部或者顶部。

映射和空间的统一编址 F2812内部的映射空间 2812CMD详解CMD：command 命令，顾名思义就是命令文件指定存储区域的分配.2812的CMD采用的是分页制，其中PAGE0用于存放程序空间，而PAGE1用于存放数据空间。

1.）#pragma ，CODE_SECTION和DATA_SECTION伪指令#pragma DATA_SECTION(funcA,"dataA"); ------ 函数外声明将funcA数据块定位于用户自定义的段"dataA"中------ 需要在CMD中指定dataA段的物理地址2.）MEMORY和SECTIONS是命令文件中最常用的两伪指令。

对于TMS320F2812的CMD文件的理解1.COFF格式要谈CMD文件，首先不可避免的要谈下COFF格式，COFF格式是通用目标文件格式(Common Object File Format)的缩写，它是一种流行的二进制可执行文件格式，在DSP里二进制可执行文件包括库文件（.lib）、目标文件（.obj）和最终可执行文件（.out）。

详细的COFF格式文件包括段头、可执行代码、初始化数据、可重定位信息、行号入口、符号表、字符串。

对于DSP的C语言编程我们只需要了解定义段和给段分配空间即可。

采用COFF格式更利于我们对其进行模块化编程，我们可以自由的把哪些段分配到哪些空间。

2.Section(1)其次，在编写CMD文件得时候要碰到SectionS命令，SectionS命令的英文理解就有区域的意思，我们利用SectionS来将目标文件的代码放到指定的区域中。

SectionS目标文件中最小的单位我们称之为块，一个块就是最终在存储器映像中占据连续空间的一段代码或者数据。

COFF文件格式默认有三个块：.text 存放可执行代码；.data 存放已初始化数据；.bss 为未初始化数据留下的保留空间。

(2)汇编器对块的处理和设置未初始化块的设置：.bss 变量存放空间；.usect 用户自定义的未初始化段；初始化块的设置：.text 汇编指令代码.data 常数数据（比如对变量的初始化数据）.sect 用户自定义的已初始化段.asect 类似于.sect，多了绝对地址定位功能，一般不用(3)C语言对块得的设置和处理未初始化块（data）.bss 存放全局和静态变量.ebss 长调用的.bss(超过了64K地址限制).stack 存放C语言的栈.sysmem 存放C语言的堆.esysmem 长调用的.sysmem(超过了64K地址限制)初始化块.text 可执行代码和常数(program).switch switch语句产生的常数表格（program/低64K数据空间）.pinit Tables for global constructors (C++)(program).cinit 用来存放对全局和静态变量的初始化常数值(program).const 全局和静态的const变量初始化值和字符串常数，（data）.econst 长.const（可定位到任何地方）（data）(4)C语言自定义块#pragma DATA_SECTION(函数名或者全局变量名，“用户自定义在数据空间的段名”)；#pragma CODE_SECTION(函数名或者全局变量名，“用户自定义在程序空间的段名”)；必须注意：不能在函数体内声明，必须在定义和使用前声明。
