道路设计平曲线和竖曲线半径的确定

1．平曲线与竖曲线组合设计的要点是( ) 。

A．平曲线与竖曲线错开一半，且平曲线长于竖曲线B．平曲线与竖曲线错开一半，且平曲线短于竖曲线C．平曲线与竖曲线相互重合，且竖曲线长于平曲线D．平曲线与竖曲线相互重合，且平曲线稍长于竖曲线2．弯道超高横坡的大小与平曲线的半径( ) 。

A．成正比B．成反比C．无关D．有时成正比，有时成反比3．消灭了冲突点的平面交叉为( ) 。

A. T 型交叉B. 分道转弯式交叉C. 加宽路口式交叉D. 环形交叉4．沿溪线布线中，安排路线一般以( ) 。

A．高线位为主B．低线位为主C．较高线位为主D．中线位为主5．高速公路和具有干线功能的一级公路的设计交通量预测年限为( )) 。

A．10年B．1 5 年C． 2 0 年D．30年6．在横坡很陡的山坡线上，为了路基的稳定，一般路中线要( ) 。

A．定于坡度线的上方或下方B．定于坡度线的下方C．定于坡度线的上方D．与坡度线重合7．公路纵断面竖曲线常采用的线形种类为( ) 。

A. 二次抛物线B.缓和曲线C. 回旋曲线D. 椭圆曲线8．公路平曲线半径为竖曲线半径的 10~20 倍是为了满足以下条件( ) 。

A．满足“平包竖”的要求B. 使两者彼此对应C. 使两者长度相等D. 使两者大小均衡9．对于路床正确的描述是A．路面底面计起深度范围为 0~30cmB．路面底面计起深度范围为 0~80cmC．路面底面计起深度范围为 80~150cmD．路面底面计起深度范围为 150~200cm10．下列属于土基强度指标的是 ( )。

A．CBR值B．密实度C．弹性模量D．反应模量11．二级新建公路的设计标高是指( ) 。

A．中央分隔带的外侧边缘标高B．路基边缘标高C．中央分隔带中线标高D．行车道中线标高12．岩石较坚硬不易风化的路堑边坡，节理裂缝多而细者可采用( ) 。

A．灌浆B．勾缝C．抹面D．喷浆13．我国公路自然区划分为( ) 。

A．二个等级B．三个等级C．四个等级D．五个等级14．下列描述中属于一般路基的是( ) 。

1、道路勘测设计的依据:1、设计车辆；2、设计车速；3、交通量；4、通行能力2、道路建筑界限（净空）：1、净高（道路在横断面范围内保证安全通行所必须的满足的竖向高度）；2、净宽（道路在横断面范围内保证安全通行所必须的满足的横向宽度）。

3、汽车行驶的纵向稳定性：１、纵向倾覆；２、纵向滑移；３、纵向稳定性的保证（汽车在坡道上行驶时，在发生纵向倾覆之前，首先发生纵向滑移现象。

为保证汽车行驶的纵向稳定性，道路设计应满足不产生纵向滑移为条件。

）4、汽车行驶的横向稳定性：１、汽车在曲线行驶所产生的横向力（u横向力系数，ih横向超高坡度）２、横向倾覆条件分析（汽车在具有超高的平曲线上行驶时，由于横向力的作用，可能使汽车绕外侧车轮触地点产生向外横向倾覆的危险。

为使汽车不产生倾覆，必须使倾覆力矩小于或等于稳定力矩。

）３、横向滑移条件分析（汽车在平曲线上行驶时，因横向力的存在，可能使汽车沿横向力的方向产生横向滑移。

为使汽车不产生横向滑移，必须使横向力小于或等于轮胎和路面之间的横向附着力。

）４、横向稳定性的保证（汽车在平曲线上行驶时的横向稳定性主要取决于横向力系数的大小。

汽车在平曲线上行驶时，在发生横向倾覆之前先产生横向滑移现象。

）5、汽车行驶的纵横组合向稳定性：汽车行驶在具有一定纵坡的小半径平曲线上时，较直线上增加了一项弯道阻力。

对上坡的汽车耗费的功率增加，使行车速度降低。

对下坡的汽车有沿纵横组合的合成坡度方向倾斜、滑移和装载偏重的可能。

6、平面线形三要素：直线，圆曲线，缓和曲线7、直线(tangent)的特点：（1）路线短捷、行车方向明确、视距良好、行车快速、驾驶操作简单。

（2）线形简单，容易测设。

（3）直线路段能提供较好的超车条件（所以双车道的公路间隔适当处要设置一定长度的直线）。

（4）从行车的安全和线形美观来看：过长的直线，线形呆板，行车单调，易疲劳；也易发生超车和超速行驶，行车时司机难以估计车间距离；在直线上夜间对向行车易产生眩光。

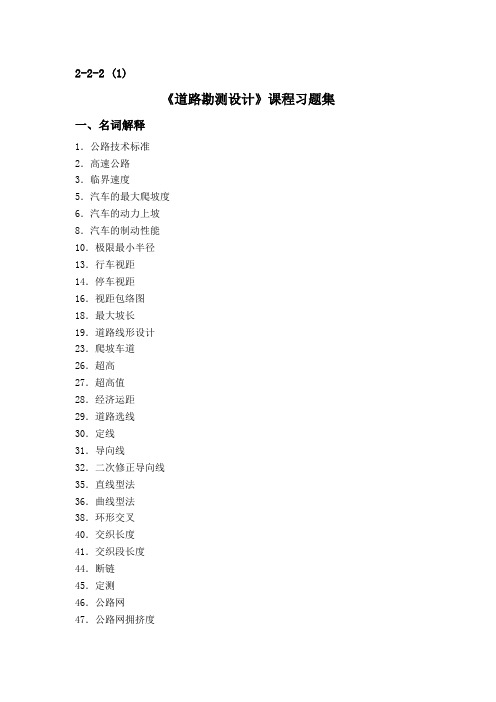

2-2-2 (1)《道路勘测设计》课程习题集一、名词解释1．公路技术标准2．高速公路3．临界速度5．汽车的最大爬坡度6．汽车的动力上坡8．汽车的制动性能10．极限最小半径13．行车视距14．停车视距16．视距包络图18．最大坡长19．道路线形设计23．爬坡车道26．超高27．超高值28．经济运距29．道路选线30．定线31．导向线32．二次修正导向线35．直线型法36．曲线型法38．环形交叉40．交织长度41．交织段长度44．断链45．定测46．公路网47．公路网拥挤度二、单项选择题3．为发展我国的交通运输事业，交通部在1990年制订了交通发展长远规划，并计划从“八五”开始用30年左右的时间来完成该计划，该计划的名称是（）。

A 791 8工程B 211工程C 三主一支持 D五纵七横4．我国现行标准将公路根据功能和适应的交通量分为（）等级。

A 三个B 两个C 六个D 五个5．根据现行标准规定，四车道高速公路应能适应将各种汽车折合成小客车的年平均日交通量为（）。

A 15000～30000辆B 25000～55000辆C 45000～80000辆D 60000～100000辆6．根据现行标准规定，二级公路应能适应将各种汽车折合成小客车的年平均日交通量为（）。

A 15000～30000辆B 5000～15000辆C 45000～80000辆D 60000～100000辆7．高速公路和具干线功能的一级公路的设计交通量应按（）预测。

A 10年B 15年C 20年D 30年8．一级公路，以及二、三级公路的设计交通量应按（）预测。

A 10年B 15年C 20年D 30年9．高速公路设计路段长度不宜小于（）。

A 5kmB 10kmC 15kmD 20km 10．一、二级公路设计路段长度不宜小于（）。

A 5kmB 10kmC 15kmD 20km 13．目前世界许多国家，包括我国一般采用（）小时交通量作为设计依据。

风电场道路参数选取与路径选择计枚选【期刊名称】《风能》【年(卷),期】2016(000)003【总页数】3页(P52-54)【作者】计枚选【作者单位】【正文语种】中文风电场道路分为永久道路和临时道路两部分。

临时道路主要供施工期间风电机组等大件设备运输和吊装机械转场之用。

永久道路又称作运行检修道路，作为风电场运行期间巡场检修之用。

在风电场施工安装阶段，临时道路主要供运输风电机组设备的车辆、材料运输车辆以及吊装机械通行。

临时道路路基承载能力、路面宽度、转弯半径、道路纵坡均应满足以上车辆通行要求。

施工结束后，临时道路通过缩减路基宽度的方式恢复至永久道路设计宽度，一般为4.5m宽路基，供运行期间检修维护之用。

永久道路必须每年都进行相应的维护，特别是汛期来临之前，一定要对边沟进行清理，保证其流水畅通。

道路技术参数选取的前期条件是大件设备重量、外形尺寸以及吊装设备已经确定。

表1为某厂家2MW风电机组大件设备外形尺寸、重量以及运输车辆参数。

一、路面宽度选取从表1可以看出，大件设备运输最大宽度为4.2m，一般路宽都能满足其要求。

因此道路宽度主要还是由选取的吊装设备所决定。

从目前施工经验和吊装机械的起重性能表可知，2MW风电机组大件设备应选取1000t汽车吊或500t履带吊。

常规500t履带吊外侧宽度一般在9m - 10m。

其中风电专用伸缩式履带吊，如三一重工的SCC5000WE，轨距在5.4m - 8.2m之间可选。

1000t汽车吊轮距宽度一般在3.5m - 4.0m之间。

由此可见，选用汽车吊，则路面宽度主要取决于机舱的运输宽度；路面宽度可选取5.0m，两侧各设置0.5m路肩，路基总宽度为6.0m。

选用风电专用伸缩式履带吊，路面宽度选6.0m，两侧各设置0.5m路肩，路基总宽度为7.0m；选用常规履带吊，履带吊考虑直接转场，则路面宽度主要取决于履带吊外侧宽度，路面选10.0m，两侧各设置0.5m路肩，路基总宽度为11.0m。

高速公路平纵线形组合设计原则作者：赵文芳来源：《城市建设理论研究》2013年第06期摘要: 线形设计是高速公路设计的关键，线形设计是从道路选线、定线开始, 从平面线形设计着手，进行纵断面和横断面设计，并对平、纵面线形和横断面进行统一协调，反复修改调整，从而达到行车安全、线形连续、指标均衡、视觉舒适、景观协调的目的。

关键词:高速公路平面纵断面线形组合设计原则中图分类号：U412.36+6文献标识码： A 文章编号：0 引言高速公路平、纵线形组合设计的总要求:应注意平、纵的合理组合，尽量做到线形连续、指标均衡、视觉良好、景观协调、安全舒适。

应在保证行车安全的前提下,正确运用线形要素指标,在条件允许的情况下力求做到各种线形要素的合理组合,并尽量避免和减轻不利的组合。

1 道路视觉分析(1)视觉分析的概念:汽车在公路上快速行驶时,驾驶员是通过视觉、运动感觉和时间变化感觉来判断线形的。

道路的线形、周围的景观、标志以及其他有关信息,几乎都是通过驾驶员的视觉感受到的。

驾驶员观察外界事物，都是在动态下进行的，驾驶员所观察的物体是按一定的速度运动的，而且驾驶员本身也在车辆行驶状态下观察物体。

因此,动视觉是连接道路与汽车的重要媒介。

从视觉心理出发,对公路的空间线形及其与周围自然景观和沿线建筑的协调等进行研究分析,以保持视觉的连续性,使行车具有足够的舒适感和安全感的综合设计称为视觉分析。

驾驶员的视觉判断能力与车速密切相关,车速越高,其注视前方越远,而视角逐渐变小,对于高速公路来说,驾驶员的主要集中力是观察视点较远路幅的线形状况,必须使驾驶员明白无误地了解前方线形变化,尽量避免由于判断错误而导致驾驶失误。

(2)视觉分析:所谓线形状况是指汽车快速行驶中，道路的立体形状给驾驶员提供的连续不断的视觉印象。

该视觉印象的优劣，除依靠设计者对三维空间的想象判断之外，比较好的方法是利用视觉印象随时间变化的道路透视图来评价。

透视图不仅可以判断平面线形和纵面线形以及公路和风景是否协调，而且小自超高过渡段的连接，大至构造物的设计，几乎在公路几何设计的所有领域中都可以利用。

设计说明书1.1 设计任务在给定的图纸上设计一条二级公路，设计车速为60km/h。

其主要内弄有路线方案、道路平面、道路纵断面、道路横断面、路基路面设计等。

1.2道路设计标准设计车速---------------------------------------------60km/h圆曲线极限最小半径（μ=0.12）--------------115m圆曲线一般最小半径-------------------------------200m缓和曲线最小长度----------------------------------60m平曲线最小长度-------------------------------------100m同向曲线最小长度---------------------------------->6v反向曲线最小长度-------------------------------- -->2v公路最大纵坡-----------------------------------------4%最大合成坡度-----------------------------------------9.5%最短坡长-----------------------------------------------150m凸形竖曲线极限最小半径--------------------------1400m凸形竖曲线一般最小半径--------------------------2000m凹形竖曲线极限最小半径--------------------------1000m凹形竖曲线一般最小半径--------------------------1500m视距要求的最小竖曲线半径---------------------凸形9000--------------------凹形2000m2 路线方案设计路线方案是路线设计中最根本的问题，根据所设计道路的等级要求，在保证行车安全、舒适、迅速的前提下，尽量做到工程量小、造价低、运营费用省、效益好，并利于施工和养护，从而确定了图纸中所示的比较经济合理的路线。

第三节竖曲线纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和，称为竖曲线。

可采用抛物线或圆曲线。

一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1ω为正时，是凹曲线；ω为负，是凸曲线。

1.二次抛物线基本方程：或ω：坡度差（%）；L：竖曲线长度；R：竖曲线半径2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R: （前提：ω很小）L=Rω竖曲线切线长：T=L/2=Rω/2竖曲线上任一点竖距h：竖曲线外距：二、竖曲线最小半径（三个因素）1.缓和冲击对离心加速度加以控制。

ν(m/s)根据经验，a=0.5~0.7m/s2比较合适。

我国取a=0.278,则Rmin=V2/3.6 或Lmin=V2ω/3.62.行驶时间不过短 3s的行程Lmin=V.t/3.6=V/1.23.满足视距的要求分别对凸凹曲线计算。

(一)凸形竖曲线最小半径和最小长度按视距满足要求计算1.当L<ST时，Lmin = 2ST - 4/ω2.当L≥ST时，ST为停车视距。

以上两个公式，第二个公式计算值大，作为有效控制。

按缓和冲击、时间行程和视距要求（视距为最不利情况）计算各行车速度时的最小半径和最小长度，见表4-13。

表中：（1）一般最小半径为极限最小半径的1.5~2倍；（2）竖曲线最小长度为3s行程的长度。

（二）凹曲线最小半径和长度1.夜间行车前灯照射距离要求：1）L<ST2) L≥STL<ST Lmin = 2ST - 26.92/ω (4-14)L≥STω /26.92 (4-15)3s时间行程为有效控制。

例：设ω＝2%=0.02;则L＝ωＲ竖曲线最小长度Ｌ＝Ｖ/1.2速度Ｖ=120km/h V=40km/h 一般最小半径Ｒ凸17000 700一般最小半径Ｒ凹6000 700 L凸340 14Ｌ凹120 14 例题4-3ω=-0.09 凸形；L=Rω=2000*0.09=180mT=L/2=90mE=T2/2R=2.03m起点桩号＝k5+030 - T =K4+940起始高程＝427.68 - 5%*90=423.18m桩号k5+000处：x1=k5+000-k4+940=60m切线高程＝423.18+60*0.05=426.18m h1=x21/2R=602/2*2000=0.90m设计高程＝426.18 - 0.90=425.28m 桩号k5+100处：x２=k5+100-k4+940=160m切线高程＝423.18+160*0.05=431.18m h2=x22/2R=1602/2*2000=6.40m设计高程＝431.18 - 6.40=424.78m第一节平面线形概述一、路线路线指路的中心线；路线在水平面上的投影叫路线的平面；路线设计：确定路线空间位置和各部分几何尺寸的工作；可分为平面设计、纵断面设计、横断面设计。
