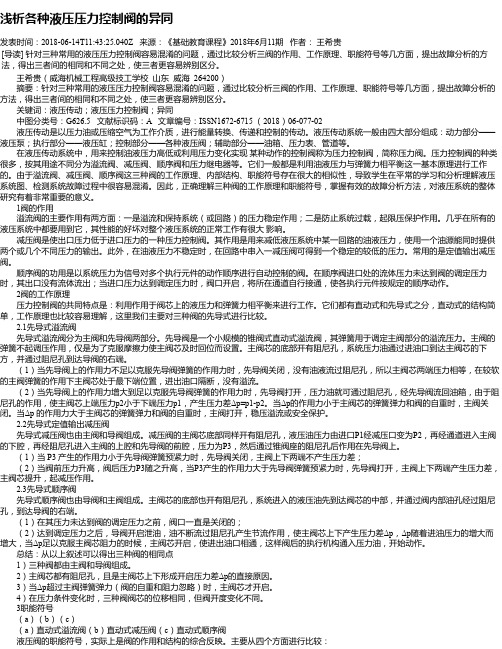

浅析各种液压压力控制阀的异同发表时间：2018-06-14T11:43:25.040Z 来源：《基础教育课程》2018年6月11期作者：王希贵[导读] 针对三种常用的液压压力控制阀容易混淆的问题，通过比较分析三阀的作用、工作原理、职能符号等几方面，提出故障分析的方法，得出三者间的相同和不同之处，使三者更容易辨别区分。
王希贵（威海机械工程高级技工学校山东威海 264200）摘要：针对三种常用的液压压力控制阀容易混淆的问题，通过比较分析三阀的作用、工作原理、职能符号等几方面，提出故障分析的方法，得出三者间的相同和不同之处，使三者更容易辨别区分。
关键词：液压传动；液压压力控制阀；异同中图分类号：G626.5 文献标识码：A 文章编号：ISSN1672-6715 （2018）06-077-02 液压传动是以压力油或压缩空气为工作介质，进行能量转换、传递和控制的传动。
液压传动系统一般由四大部分组成：动力部分——液压泵；执行部分——液压缸；控制部分——各种液压阀；辅助部分——油箱、压力表、管道等。
在液压传动系统中，用来控制油液压力高低或利用压力变化实现某种动作的控制阀称为压力控制阀，简称压力阀。
压力控制阀的种类很多，按其用途不同分为溢流阀、减压阀、顺序阀和压力继电器等。
它们一般都是利用油液压力与弹簧力相平衡这一基本原理进行工作的。
由于溢流阀、减压阀、顺序阀这三种阀的工作原理、内部结构、职能符号存在很大的相似性，导致学生在平常的学习和分析理解液压系统图、检测系统故障过程中很容易混淆。
因此，正确理解三种阀的工作原理和职能符号，掌握有效的故障分析方法，对液压系统的整体研究有着非常重要的意义。
1阀的作用溢流阀的主要作用有两方面：一是溢流和保持系统（或回路）的压力稳定作用；二是防止系统过载，起限压保护作用。
几乎在所有的液压系统中都要用到它，其性能的好坏对整个液压系统的正常工作有很大影响。
减压阀是使出口压力低于进口压力的一种压力控制阀。
安徽农业技术师范学院学报,1999,13(2):54～58Journal of Anhui Agrotechnical Teachers College溢流阀、减压阀和顺序阀的比较夏显明 魏宝丽(安徽农业技术师范学院加工系,凤阳233100) 摘 要 溢流阀、减压阀和顺序阀在许多方面很相似,容易混淆。
本文从工作原理,压力判定和用途等方面作一些阐述,力求使三者之间更易区别。
关键词 溢流阀 减压阀 顺序阀 比较中图分类号 T K264.9在液压系统中,溢流阀、减压阀和顺序阀都是属于压力控制阀,是用来控制液压系统压力或利用压力变化作为信号来控制其他元件动作的阀类。
这类阀的共同特点是:利用作用于阀芯上的液压力和弹簧力相平衡来进行工作的,故在结构、工作原理上有许多相似之处,容易混淆,不便于判断区分。
为使实际操作运用更加清楚,本文以先导式溢流阀、减压阀和顺序阀为例,从工作原理、压力判定、用途等几个方面作比较分析。
1 工作原理1.1 溢流阀的工作原理图1 溢流阀工作原理和职能符号图Fig1 The overflow valve work’s principle and functional symbol1阀盖 2调压弹簧 3阻尼孔 4阀体5调压螺钉 6锥阀 7平衡弹簧 8主阀芯收稿日期:1998-08-21溢流阀的溢流压力是利用作用于阀芯的进油压力与弹簧力平衡的原理来控制的。
原理见图1。
当进油液压力低于弹簧力时阀门关闭;当进油液压力超过弹簧力时阀门打开。
弹簧力可以调整,故压力也可调整。
当有一定流量通过溢流时,阀门必须有一开口,此开口相当于一个液阻,油液流过液阻时必然有压降。
实际工作时,溢流阀开口的大小是根据通过的流量自动调整的,它使得通过溢流阀的压力降与阀芯上弹簧力平衡所需的压力二者保持一致。
故开始溢流时,主阀芯的受力平衡式为:PA =P 1A +F S =P 1A +K (X +X 0)即: P =P 1+K (X +X 0)A式中:P ———溢流阀的进口压力;P 1———主阀芯上腔的压力;A ———主阀芯的承压面积;K ———平衡弹簧的弹簧刚度;X 0———平衡弹簧的预压缩量;X ———平衡弹簧的附加压缩量。
溢流阀顺序阀减压阀的相同点示例文章篇一：哎呀，同学们，你们知道溢流阀、顺序阀还有减压阀吗？这仨家伙可有意思啦！先来说说溢流阀吧。
它就像是一个聪明的守门员，当液压系统里的压力超过一定限度的时候，它就会打开，把多余的油液排出去，防止系统压力过高，就像一个水库的泄洪闸，水太多了就得开闸放水，不然大坝就得被冲垮啦！顺序阀呢，就像是一个严格按照规矩办事的管理员。
只有前面的条件满足了，它才会打开，让油液通过。
比如说，要先完成某个动作，它才会放行，这不就跟我们排队买东西一样嘛，前面的人买完了，才轮到后面的人。
再讲讲减压阀，它就像是一个贴心的小伙伴，总是努力把压力降低到我们需要的程度。
比如说，有的地方不能承受太高的压力，它就会出马，把压力减下来，让一切都变得稳稳当当的。
那它们有啥相同点呢？它们不都是在液压系统里发挥重要作用的嘛！就像我们班的班委，虽然分工不同，但都是为了让班级变得更好。
它们不都是通过控制油液的流动来工作的吗？这就好比我们写作业，不管是语文数学还是英语，都是为了掌握知识呀！它们不都在努力维持着系统的稳定和平衡吗？这跟我们踢足球的时候，每个队员都有自己的职责，但都是为了让球队能赢球是一个道理呀！你说，如果没有它们，液压系统得多乱套呀！所以说，这三个阀虽然各有特点，但相同点也是很重要的呢！示例文章篇二：哎呀呀，咱们今天要来聊聊溢流阀、顺序阀还有减压阀，这三个家伙听起来是不是有点让人摸不着头脑？哈哈，别担心，让我这个小学生来给您讲讲它们的相同点！您想想看，这溢流阀就像一个聪明的守门员，当压力超过一定限度的时候，它就“挺身而出”，把多余的压力给放走，保证系统的安全。
那顺序阀呢，就像是一个严格按照顺序工作的小卫士，只有前面的条件满足了，它才会打开让流体通过。
还有减压阀，它呀，就像是一个贴心的小助手，专门把过高的压力给降下来，让后面的设备能舒服地工作。
您说，它们是不是都在为整个系统的稳定运行努力呀？这就好比我们班的同学们，虽然每个人的职责不同，但都是为了让咱们班变得更好！比如说，溢流阀、顺序阀和减压阀都得安装在合适的位置上，才能发挥作用。

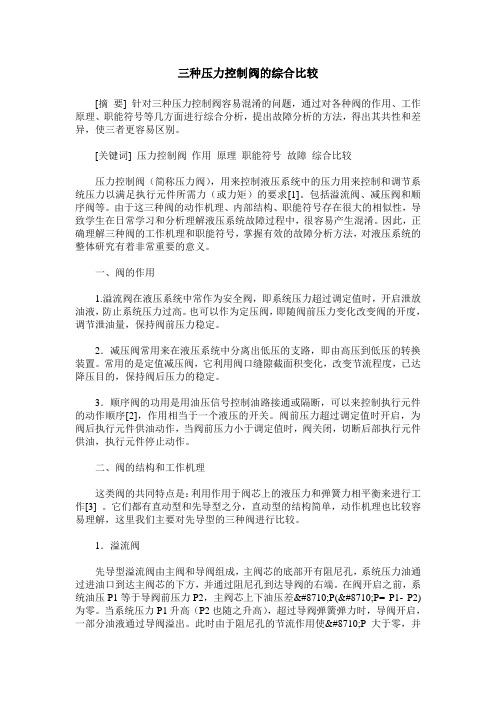

三种压力控制阀的综合比较[摘要] 针对三种压力控制阀容易混淆的问题，通过对各种阀的作用、工作原理、职能符号等几方面进行综合分析，提出故障分析的方法，得出其共性和差异，使三者更容易区别。
[关键词] 压力控制阀作用原理职能符号故障综合比较压力控制阀（简称压力阀），用来控制液压系统中的压力用来控制和调节系统压力以满足执行元件所需力（或力矩）的要求[1]。
包括溢流阀、减压阀和顺序阀等。
由于这三种阀的动作机理、内部结构、职能符号存在很大的相似性，导致学生在日常学习和分析理解液压系统故障过程中，很容易产生混淆。
因此，正确理解三种阀的工作机理和职能符号，掌握有效的故障分析方法，对液压系统的整体研究有着非常重要的意义。
一、阀的作用1.溢流阀在液压系统中常作为安全阀，即系统压力超过调定值时，开启泄放油液，防止系统压力过高。
也可以作为定压阀，即随阀前压力变化改变阀的开度，调节泄油量，保持阀前压力稳定。
2．减压阀常用来在液压系统中分离出低压的支路，即由高压到低压的转换装置。
常用的是定值减压阀，它利用阀口缝隙截面积变化，改变节流程度，已达降压目的，保持阀后压力的稳定。
3．顺序阀的功用是用油压信号控制油路接通或隔断，可以来控制执行元件的动作顺序[2]，作用相当于一个液压的开关。
阀前压力超过调定值时开启，为阀后执行元件供油动作，当阀前压力小于调定值时，阀关闭，切断后部执行元件供油，执行元件停止动作。
二、阀的结构和工作机理这类阀的共同特点是：利用作用于阀芯上的液压力和弹簧力相平衡来进行工作[3] 。
它们都有直动型和先导型之分，直动型的结构简单，动作机理也比较容易理解，这里我们主要对先导型的三种阀进行比较。
1．溢流阀先导型溢流阀由主阀和导阀组成，主阀芯的底部开有阻尼孔，系统压力油通过进油口到达主阀芯的下方，并通过阻尼孔到达导阀的右端。
在阀开启之前，系统油压P1等于导阀前压力P2，主阀芯上下油压差∆P(∆P= P1- P2)为零。
溢流阀减压阀顺序阀的异同点溢流阀、减压阀和顺序阀都是常见的液压控制元件，它们在液压系统中都有着重要的作用。
虽然它们各自的功能不同，但也有一些相似之处。
一、溢流阀溢流阀是一种用于限制系统最大工作压力的液控元件。
当系统压力超过设定值时，溢流阀会打开通道，使液体从高压侧回流到低压侧或油箱中，以保持系统稳定工作。
溢流阀还可以用于调节系统的最大工作压力，并且可以根据需要安装在单向阀或其他液控元件中。
二、减压阀减压阀是一种用于保持系统稳定工作压力的液控元件。
当系统工作压力超过设定值时，减压阀会自动调节通道大小，将多余的油液回流到低压侧或油箱中，以保持系统稳定工作。
减压阀还可以用于调节系统的最大工作压力，并且可以根据需要安装在单向阀或其他液控元件中。
三、顺序阀顺序阀是一种用于保证液压系统中各个执行元件按照设定的顺序依次工作的液控元件。
顺序阀可以根据需要设置多个工作通道，每个通道都有一个设定的启动压力值。
当第一个工作通道达到设定压力时，顺序阀会自动打开第二个工作通道，以此类推。
顺序阀还可以用于控制系统的流量分配，并且可以根据需要安装在其他液控元件中。
以上是对溢流阀、减压阀和顺序阀的基本介绍，接下来将重点介绍它们之间的异同点。
一、相同点1. 都是液压控制元件，用于保持或限制系统的工作压力和流量。
2. 都可以根据需要安装在单向阀或其他液控元件中。
3. 都可以用于调节系统的最大工作压力。
二、不同点1. 功能不同溢流阀主要用于限制系统最大工作压力，减压阀主要用于保持系统稳定工作压力，而顺序阀主要用于保证液压系统中各个执行元件按照设定的顺序依次工作。
2. 工作原理不同溢流阀和减压阀的工作原理都是通过自动调节通道大小，将多余的油液回流到低压侧或油箱中，以保持系统稳定工作。
而顺序阀的工作原理是通过设置多个工作通道，每个通道都有一个设定的启动压力值，当第一个工作通道达到设定压力时，顺序阀会自动打开第二个工作通道。
3. 适用范围不同溢流阀和减压阀适用于各种液压系统，包括工业、农业、建筑、航空等领域。

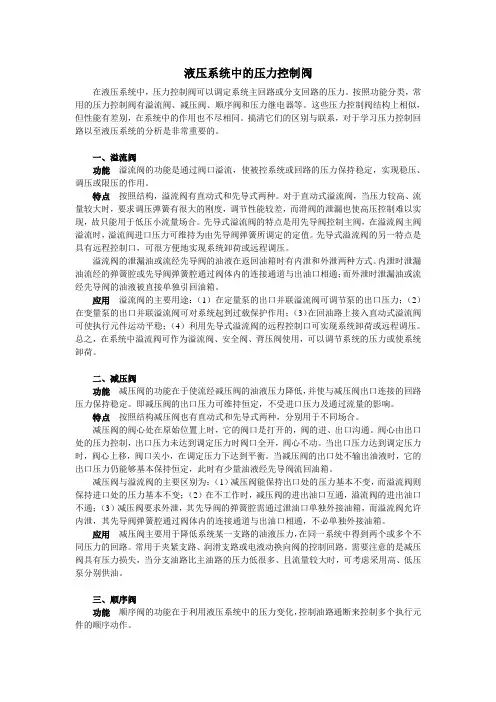

液压系统中的压力控制阀在液压系统中，压力控制阀可以调定系统主回路或分支回路的压力。
按照功能分类，常用的压力控制阀有溢流阀、减压阀、顺序阀和压力继电器等。
这些压力控制阀结构上相似，但性能有差别，在系统中的作用也不尽相同。
搞清它们的区别与联系，对于学习压力控制回路以至液压系统的分析是非常重要的。
一、溢流阀功能溢流阀的功能是通过阀口溢流，使被控系统或回路的压力保持稳定，实现稳压、调压或限压的作用。
特点按照结构，溢流阀有直动式和先导式两种。
对于直动式溢流阀，当压力较高、流量较大时，要求调压弹簧有很大的刚度，调节性能较差，而滑阀的泄漏也使高压控制难以实现，故只能用于低压小流量场合。
先导式溢流阀的特点是用先导阀控制主阀，在溢流阀主阀溢流时，溢流阀进口压力可维持为由先导阀弹簧所调定的定值。
先导式溢流阀的另一特点是具有远程控制口，可很方便地实现系统卸荷或远程调压。
溢流阀的泄漏油或流经先导阀的油液在返回油箱时有内泄和外泄两种方式。
内泄时泄漏油流经的弹簧腔或先导阀弹簧腔通过阀体内的连接通道与出油口相通；而外泄时泄漏油或流经先导阀的油液被直接单独引回油箱。
应用溢流阀的主要用途：（1）在定量泵的出口并联溢流阀可调节泵的出口压力；（2）在变量泵的出口并联溢流阀可对系统起到过载保护作用；（3）在回油路上接入直动式溢流阀可使执行元件运动平稳；（4）利用先导式溢流阀的远程控制口可实现系统卸荷或远程调压。
总之，在系统中溢流阀可作为溢流阀、安全阀、背压阀使用，可以调节系统的压力或使系统卸荷。
二、减压阀功能减压阀的功能在于使流经减压阀的油液压力降低，并使与减压阀出口连接的回路压力保持稳定。
即减压阀的出口压力可维持恒定，不受进口压力及通过流量的影响。
特点按照结构减压阀也有直动式和先导式两种，分别用于不同场合。
减压阀的阀心处在原始位置上时，它的阀口是打开的，阀的进、出口沟通。
阀心由出口处的压力控制，出口压力未达到调定压力时阀口全开，阀心不动。
溢流阀顺序阀减压阀的异同点1、溢流阀溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流、稳压、系统卸荷和安全保护作用。
2、减压阀减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
3、顺序阀顺序阀是指在具有二个以上分支回路的系统中，根据回路的压力等来控制多个执行元件动作顺序的阀。
根据其功能和装配结构的不同，可以实现不同的回路功能，如溢流阀、顺序阀、背压阀、卸荷阀和平衡阀的功能。
相同点三种阀都是压力控制阀，他们的工作原理基本相同，都是以压力油的控制压力来使阀口启闭。
不同点减压阀主要是用来降低液压系统某一分支油路的压力，使分支压力比主油路压力低且稳定，在调定压力的范围内，减压阀也像溢流阀那样是关闭的。
但是随着系统压力的升高当达到减压阀调定的压力时，减压阀打开，部分油液会经过他返回油箱（此时有一定压力的油回油箱，油箱的油温会上升），这一支路的油压是不会上升了。
减压阀起到对本支路的减压与稳压作用。
溢流阀则不同，它装在泵的出口处会保证系统的整体压力稳定且不会超压。
可以说溢流阀是被动工作，而减压阀是主动工作。
三种阀在液压系统中的作用稍有差异：溢流阀起定压溢流，稳压，系统卸荷和安全保护作用。
减压阀起减压与稳压作用。
顺序阀的主要作用有：（1）控制多个元件的顺序动作；（2）用于保压回路；（3）防止因自重引起油缸活塞自由下落而做平衡阀用；（4）用外控顺序阀做卸荷阀，使泵卸荷；（5）用内控顺序阀作背压阀。
溢流阀、减压阀、顺序阀三者的区别从如下几个方面概括：1、控制压力：减压阀是出口压力控制，保证出口压力为定值；溢流阀是进口压力控制，保证进口压力为定值；顺序阀可用进口压力控制，也可用外部压力控制。
2、不工作时阀口状态：减压阀阀口常开；溢流阀阀口常闭；顺序阀阀口常闭。
3、工作时阀口状态：减压阀阀口关小；溢流阀阀口开启；顺序阀阀口开启。
4、泄油口：减压阀有单独的泄油口；顺序阀通常有单独的泄油口；溢流阀弹簧腔的泄露油经阀体内流道内泄至出口。
1顺序阀和溢流阀是否可以互换使用？答：顺序阀可代替溢流阀，反之不行。
2试比较溢流阀、减压阀、顺序阀（内控外泄式）三者之间的异同点答：相同点：都是利用控制压力与弹簧力相平衡的原理，改变滑阀移动的开口量，通过开口量的大小来控制系统的压力。
结构大体相同，只是泻油路不同。
不同点：溢流阀是通过调定弹簧的压力，控制进油路的压力，保证进口压力恒定。
出油口与油箱相连。
泄漏形式是内泄式，常闭，进出油口相通，进油口压力为调整压力，在系统中的联结方式是并联。
起限压、保压、稳压的作用。
减压阀是通过调定弹簧的压力，控制出油路的压力，保证出口压力恒定。
出油口与减压回路相连。
泄漏形式为外泄式。
常开，出口压力低于进口压力，出口压力稳定在调定值上。
在系统中的联结方式为串联，起减压、稳压作用。
顺序阀是通过调定弹簧的压力控制进油路的压力，而液控式顺序阀由单独油路控制压力。
出油口与工作油路相接。
泄漏形式为外泄式。
常闭，进出油口相通，进油口压力允许继续升高。
实现顺序动作时串联，作卸荷阀用时并联。
不控制系统的压力，只利用系统的压力变化控制油路的通断4，若阀芯阻尼小孔造成的损失不计，3如图5.12所示溢流阀的调定压力为MPa试判断下列情况下压力表读数各为多少？（1）Y断电，负载为无限大时；2时；（2）Y断电，负载压力为MPa2时(3 )Y通电，负载压力为MPa答：（1）4；（2）2；（3）00.5，减压阀的调整压力为4如图5.13所示的回路中，溢流阀的调整压力为MPa5.2，试分析下列情况，并说明减压阀阀口处于什么状态？MPa（1）当泵压力等于溢流阀调整压力时，夹紧缸使工件夹紧后，A、C点的压力各为多少？5.1时（工作原先处于夹紧状态）（2）当泵压力由于工作缸快进压力降到MPaA、C点的压力各为多少？（3）夹紧缸在夹紧工件前作空载运动时，A、B、C三点的压力各为多少？（3） 工件夹紧时，夹紧缸压力即为减压阀调整压力，Mpa p p C A 5.2==。

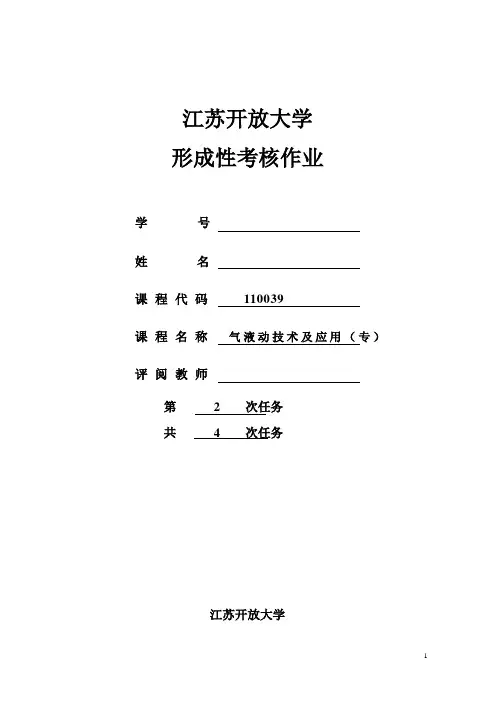

江苏开放大学形成性考核作业学号姓名课程代码110039课程名称气液动技术及应用（专）评阅教师第 2 次任务共 4 次任务江苏开放大学任务内容：一、判断题（每题2分，共计10分）1．液压泵的容积效率与液压泵的泄漏量有关，而与液压泵的转速无关。
…………………（错）2．对于限压式变量叶片泵，当泵的压力达到最大时，泵的输出流量为零。
………………（对）3．液压缸差动连接可以提高活塞的运动速度，并可以得到很大的输出推力。
………………（错）4．先导式溢流阀的远程控制口可以使系统实现远程调压或使系统卸荷。
……………………（对）5．双作用叶片泵既可作为定量泵使用，又可作为变量泵使用。
………………………………（错）二、选择题（每题2分，共计10分）1．液压缸差动连接工作时，缸的（ A ）。
A．运动速度增加了 B．压力增加了C．运动速度减小 D．压力减小了2．利用三位四通换向阀哪种形式的中位机能可以使系统卸荷（ C ）A．O 型 B．H 型 C．P 型 D． M 型3．以变量泵为油源时，在泵的出口并联溢流阀是为了使阀起到 B 。
A．溢流定压作用 B.过载保护作用C．令油缸稳定运动的作用 D.控制油路通断的作用4．调速阀是用（ D ）而成的。
A．节流阀和顺序阀并联 B．节流阀和顺序阀串联C．节流阀和定差减压阀并联 D．节流阀和定差减压阀串联5．液压马达是将（ A ）。
A．液压能转换成机械能 B．电能转换为液压能C．机械能转化为电能 D．液压能转换为电能三、问答题（共计40分）1、什么是液压泵的排量、理论流量和实际流量？它们的关系如何？（8分）答：排量：在不考虑泄漏的情况下，液压泵主轴每转一周，所排出的液体的体积称为排量，又称为理论排量、几何排量。
排量的单位：ISO标准单位。
液压泵的排量取决于液压泵密封腔的几何尺寸，不同的泵，因参数不同，排量也不一样。
流量：是指液压泵在单位的时间内输出油液的体积。
流量的单位：ISO标准单位，常用单位。

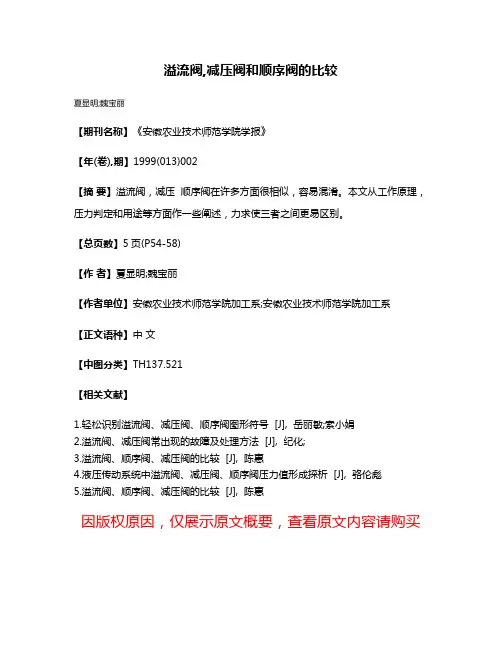

溢流阀,减压阀和顺序阀的比较
