液压阀的种类（所有的）溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀：溢流阀﹑减压阀和顺序阀流量控制阀：节流阀，集流阀，分流阀，调速阀方向控制阀：单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

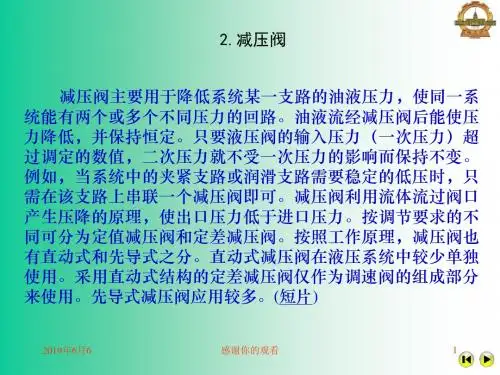

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。
减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。
(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。
油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。
流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。
流量控制阀按用途分为5种。
(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。
这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。
(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。
(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。
(5)分流集流阀：兼具分流阀和集流阀两种功能。
方向控制阀按用途分为单向阀和换向阀。
多级伸缩缸在外伸、内缩时，不同直径的柱塞以什么样的顺序运动?为什么?解答：活塞伸出的顺序是大活塞先伸出，小活塞后伸出。
因为压力是从低到高变化的，压力先达到了乘以大活塞面积就可以推动负荷运动的较低压力，大活塞伸出完了，压力继续升高，才能达到乘以小活塞面积才可以推动负荷运动的较高压力。
内缩时的顺序是小活塞先缩回，大活塞后缩回。
因为载荷先作用在小活塞的活塞杆上，前一级的活塞是小活塞的缸套，小活塞缩回后，推动其缸套（大一级的活塞）缩回。
已知单杆液压缸缸筒直径D=50mm，活塞杆直径d=35mm，液压泵供油流量为q=10L／min，试求，(1)液压缸差动连接时的运动速度；(2)若缸在差动阶段所能克服的外负载F=1000N，缸内油液压力有多大(不计管内压力损失)?•解答：(1)v=q/A=4q/ (πd2)•=4×10×10-3/××60)=s•(2) F=p·πd2/4,•p=4F/(πd2)=4×1000/×=MPa •一柱塞缸的柱塞固定，缸筒运动，压力油从空心柱塞中通入，压力为p=10MPa，流量为q=25L／min，缸筒直径为D=100mm，柱塞外径为d=80mm，柱塞内孔直径为d0=30mm，试求柱塞缸所产生的推力和运动速度。
解答：滤油器有哪些种类?安装时要注意什么?解答：按滤芯的材料和结构形式，滤油器可分为网式、线隙式、纸质滤芯式、烧结式滤油器及磁性滤油器等。
按滤油器安装的位置不同，还可以分为吸滤器、压滤器和回油过滤器。
•安装滤油器时应注意：一般滤油器只能单向使用，即进、出口不可互换；其次，便于滤芯清洗；最后，还应考虑滤油器及周围环境的安全。
因此，滤油器不要安装在液流方向可能变换的油路上，必要时可增设流向调整板，以保证双向过滤。
根据哪些原则选用滤油器?解答：(1)有足够的过滤精度。
(2)有足够的通油能力。
(3)滤芯便于清洗或更换。
液压传动与控制习题1 液压传动概述思考题与习题1-1 液压传动系统由哪几个基本部分组成?它们的基本功能是什么?试用示意图说明。
1-2 试比较液压传动与机械传动和电力传动的主要优缺点。
1-3 用附录A中液压系统图形符号表示图l-l的液压千斤顶原理图。
1-4说明图1-2所示的机床工作台传动系统，若用机械传动来实现同样功能，至少应由哪些部分和零件组成，试用简图表示之。
1-5 如图1-1所示,某液压千斤顶(设效率为1)可顶起10t重物。
试计算在30MPa压力下，液压缸7的活塞面积A2为多大？当人的输入功率为100w时，将10t重物提起0.2m高所需的时间为多少？2 液压传动中的工作液体思考题与习题2-1说明工作介质在液压传动系统的作用。
2-2粘度有几种表示方法？它们之间的关系如何？2-3什么是乳化液？其有哪些类型？各自的特点如何？2-4 对液压工作介质有哪些基本要求？试说明理由。
2-5 在矿物油类工作介质中，有几种常用的工作介质？它们的性能和适用范围如何？2-6 什么液压工作介质的粘温特性？用什么指标来表示？2-7 液压工作介质中的污染物是如何产生的？2-8 为了减少液压工作介质的污染，应采取哪些措施？2-9 什么是气蚀现象？它有哪些危害？2-10 什么是液压冲击？举例说明其产生的过程。
3 液压流体力学思考题与习题3-1 流体静压力有那些特性？3-2 什么是定常流动？举例说明3-3流管具有什么特性？并进行证明3-4 比较微小流束和流线两个概念的异同3-5 什么流动阻力、沿程阻力和局部阻力？3-6 如图3-22所示，断面为50×50cm2的送风管，通过a、b、c、d四个50×50cm2送风口向室内输送空气，送风口气流平均速度为5m/s,求通过送风管1、2、3断面的流速和流量。
面高出管道出口中心的高度H =4m ,管道的损失假设沿管道均匀发生，v h 32=。
4-3 什么是齿轮泵的因油现象？有什么危害？怎样消除？4-4 减小齿轮泵径向力的措施有哪些？4-5 提高高压齿轮泵容积效率的方法有哪些？4-6双作用叶片泵定子内表面的过渡曲线为何要做成等加速-等减速曲线？其最易磨损的地方在进液区还是排液区？4-7 简述斜盘式轴向柱塞泵的工作原理和手动伺服变量机构的变量原理。

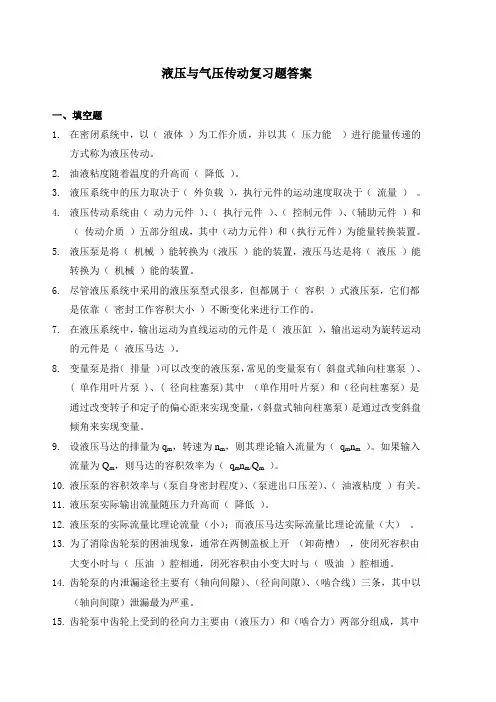

液压传动与控制复习题(黄文)一、填空题1．双作用叶片泵叶片倾角方向为（前倾10-14度），单作用叶片泵叶片倾角方向为（一般后倾24度）。
2．液压系统中的压力取决于（负载），执行元件的运动速度取决于（泵的流量）。
3．液压传动装置由（动力元件）、（动力元件）、（工作介质）、（控制元件）和（辅助元件）五部分组成，其中（动力元件）和（动力元件）为能量转换装置。
4．齿轮泵的内泄漏途径主要有（轴向间隙）、（齿顶和泵体间隙）、（啮合间隙）三条，其中以（轴向间隙）泄漏最为严重。
5．变量泵是指（流量）可以改变的液压泵，常见的变量泵有( 单作用叶片泵)、( 径向柱塞泵)、(轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
6．齿轮泵中齿轮上受到的径向力主要由（高压油腔高压油作用力）和（径向间隙的梯度压力）两部分组成，其中（出油口）齿轮上受到的径向力比较大。
7．液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。
8．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（斜盘与柱塞）、（柱塞与缸体）、（传动轴与缸体）。
9.塞泵中的柱塞个数通常是（偶数），其主要原因是（运转平稳）。
10．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油腔）腔，位于轮齿逐渐进入啮合的一侧是（压油腔）腔。
11．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油腔）腔相通，闭死容积由小变大时与（吸油腔）腔相通。
12．齿轮泵产生泄漏的间隙为（轴向）间隙和（齿顶的泵体径向间隙）间隙，此外还存在（啮合）间隙，其中（轴向）泄漏占总泄漏量的80%～85%。
13.为了使双作用单活塞杆液压缸差动连接时的运动速度与非差动连接时缩回的速度相等，活塞与活塞杆的直径比值应为（ 1.414 ）。
14．溢流阀为（入口）压力控制，阀口常（闭），先导阀弹簧腔的泄漏油与阀的出口相通。
2.1 要提高齿轮泵的压力需解决哪些关键问题?通常都采用哪些措施? 解答：（1）困油现象。
采取措施：在两端盖板上开卸荷槽。
（2）径向不平衡力：采取措施：缩小压油口直径；增大扫膛处的径向间隙；过渡区连通；支撑上采用滚针轴承或滑动轴承。
（3）齿轮泵的泄漏：采取措施：采用断面间隙自动补偿装置。
• 2.2 叶片泵能否实现反转?请说出理由并进行分析。
解答：叶片泵不允许反转，因为叶片在转子中有安放角，为了提高密封性叶片本身也有方向性。
• 2.3 简述齿轮泵、叶片泵、柱塞泵的优缺点及应用场合。
•解答：（1）齿轮泵: 优点：结构简单，制造方便，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感，工作可靠；主要缺点：流量和压力脉动大，噪声大，排量不可调。
应用：齿轮泵被广泛地应用于采矿设备，冶金设备，建筑机械，工程机械，农林机械等各个行业。
（2）叶片泵：优点：排油均匀，工作平稳，噪声小。
缺点：结构较复杂，对油液的污染比较敏感。
应用：在精密仪器控制方面应用广泛。
（3）柱塞泵：优点：性能较完善，特点是泄漏小，容积效率高，可以在高压下工作。
缺点：结构复杂，造价高。
应用：在凿岩、冶金机械等领域获得广泛应用。
• 2.4 齿轮泵的模数m=4 mm，齿数z=9，齿宽B=18mm，在额定压力下，转速n=2000 r／min时，泵的实际输出流量Q=30 L／min，求泵的容积效率。
•解答：ηv=q/qt=q/(6.6~7)zm2bn =30/(6.6×9×42×18×2000 ×10-6)=0.87•• 2.5 YB63型叶片泵的最高压力pmax=6.3MPa，叶片宽度B=24mm，叶片厚度δ=2.25mm，叶片数z =12，叶片倾角θ=13°,定子曲线长径R=49mm，短径r=43mm，泵的容积效率ηv=0.90，机械效率ηm=0.90，泵轴转速n=960r／min，试求：(1) 叶片泵的实际流量是多少?(2)叶片泵的输出功率是多少?解答：• 2.6 斜盘式轴向柱塞泵的斜盘倾角β=20°，柱塞直径d=22mm，柱塞分布圆直径D=68mm，柱塞数z=7，机械效率ηm=0.90，容积效率ηV=0.97，泵转速n=1450r／min，泵输出压力p=28MPa，试计算：(1)平均理论流量；(2)实际输出的平均流量；(3)泵的输入功率。
溢流阀顺序阀减压阀的相同点示例文章篇一：哎呀，同学们，你们知道溢流阀、顺序阀还有减压阀吗？这仨家伙可有意思啦！先来说说溢流阀吧。
它就像是一个聪明的守门员，当液压系统里的压力超过一定限度的时候，它就会打开，把多余的油液排出去，防止系统压力过高，就像一个水库的泄洪闸，水太多了就得开闸放水，不然大坝就得被冲垮啦！顺序阀呢，就像是一个严格按照规矩办事的管理员。
只有前面的条件满足了，它才会打开，让油液通过。
比如说，要先完成某个动作，它才会放行，这不就跟我们排队买东西一样嘛，前面的人买完了，才轮到后面的人。
再讲讲减压阀，它就像是一个贴心的小伙伴，总是努力把压力降低到我们需要的程度。
比如说，有的地方不能承受太高的压力，它就会出马，把压力减下来，让一切都变得稳稳当当的。
那它们有啥相同点呢？它们不都是在液压系统里发挥重要作用的嘛！就像我们班的班委，虽然分工不同，但都是为了让班级变得更好。
它们不都是通过控制油液的流动来工作的吗？这就好比我们写作业，不管是语文数学还是英语，都是为了掌握知识呀！它们不都在努力维持着系统的稳定和平衡吗？这跟我们踢足球的时候，每个队员都有自己的职责，但都是为了让球队能赢球是一个道理呀！你说，如果没有它们，液压系统得多乱套呀！所以说，这三个阀虽然各有特点，但相同点也是很重要的呢！示例文章篇二：哎呀呀，咱们今天要来聊聊溢流阀、顺序阀还有减压阀，这三个家伙听起来是不是有点让人摸不着头脑？哈哈，别担心，让我这个小学生来给您讲讲它们的相同点！您想想看，这溢流阀就像一个聪明的守门员，当压力超过一定限度的时候，它就“挺身而出”，把多余的压力给放走，保证系统的安全。
那顺序阀呢，就像是一个严格按照顺序工作的小卫士，只有前面的条件满足了，它才会打开让流体通过。
还有减压阀，它呀，就像是一个贴心的小助手，专门把过高的压力给降下来，让后面的设备能舒服地工作。
您说，它们是不是都在为整个系统的稳定运行努力呀？这就好比我们班的同学们，虽然每个人的职责不同，但都是为了让咱们班变得更好！比如说，溢流阀、顺序阀和减压阀都得安装在合适的位置上，才能发挥作用。
国开（中央电大）专科《液压与气压传动》网上形考任务试题及答案国开(中央电大)专科《液压与气压传动》网上形考任务试题及答案形成性考核一试题及答案一、填空题1.液压系统中，_______元件将油液的压力能转换为对外做功的机械能，完成对外做功；_______元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
[答案]执行部分；动力部分2.气动系统中，空气压缩机属于_______元件；汽缸属于_______元件；气源净化装置属于_______元件。
[答案]气源装置；执行；气源装置3.液压系统中的压力取决于_______。
[答案]负载的大小 4.液体粘度有三种表示方法，________粘度，________粘度和________粘度。
[答案]动力；运动；相对5.液压油对温度变化极为敏感，温度升高，粘度________；压力增大，粘度________，但数值变化小，可不考虑。
(填“增加”或“降低”)[答案]降低；增加 6.压力的表示方法有三种，即：_______、_______和_______。
其中，以大气压为基准计测压力，基准以上的正值叫_________，基准以下的负值叫__________。
[答案]绝对压力；相对压力；表压力；相对压力；绝对压力7.通常将无_______、不可_______的液体称为理想液体。
[答案]黏性；压缩8.液体流动时，若液体中任一点处的_______、_______和密度都不随时间变化称为恒定流动。
[答案]压力；流速9.伯努力方程是_______定律在流体力学中的表达形式，理想液体的伯努利方程中包含_______能、_______能和动(比动)能。
[答案]能量守恒；压力；位置势能10.液体在管道中流动时的压力损失可分为_______压力损失和_______压力损失两种。
[答案]沿程；局部11.液压泵是一种能量转换装置，能将_______转换为液体的_______。
[答案]机械能；液压能12.液压泵是靠密封容积的变化来吸压油的，故一般称为_______泵。
安徽农业技术师范学院学报,1999,13(2):54～58
Journal of Anhui Agrotechnical Teachers College
溢流阀、减压阀和顺序阀的比较
夏显明 魏宝丽
(安徽农业技术师范学院加工系,凤阳233100)
摘 要 溢流阀、减压阀和顺序阀在许多方面很相似,容易混淆。
本文从工作原理,压力判
定和用途等方面作一些阐述
,力求使三者之间更易区别。
关键词 溢流阀 减压阀 顺序阀 比较
中图分类号 T K264.9
在液压系统中,溢流阀、减压阀和顺序阀都是属于压力控制阀,是用来控制液压系统压力或利用压力变化作为信号来控制其他元件动作的阀类。
这类阀的共同特点是:利用作用于阀芯上的液压力和弹簧力相平衡来进行工作的,故在结构、工作原理上有许多相似之处,容易混淆,不便于判断区分。
为使实际操作运用更加清楚,本文以先导式溢流阀、减压阀和顺序阀为例,从工作原理、压力判定、用途等几个方面作比较分析。
1 工作原理
1.1 溢流阀的工作原理
图1 溢流阀工作原理和职能符号图
Fig1 The overflow valve work’s principle and functional symbol
1阀盖 2调压弹簧 3阻尼孔 4阀体
5调压螺钉 6锥阀 7平衡弹簧 8主阀芯
收稿日期:1998-08-21
溢流阀的溢流压力是利用作用于阀芯的进油压力与弹簧力平衡的原理来控制的。
原理见图1。
当进油液压力低于弹簧力时阀门关闭;当进油液压力超过弹簧力时阀门打开。
弹簧力可以调整,故压力也可调整。
当有一定流量通过溢流时,阀门必须有一开口,此开口相当于一个液阻,油液流过液阻时必然有压降。
实际工作时,溢流阀开口的大小是根据通过的流量自动调整的,它使得通过溢流阀的压力降与阀芯上弹簧力平衡所需的压力二者保持一致。
故开始溢流时,主阀芯的受力平衡式为:PA =P 1A +F S =P 1A +K (X +X 0)
即: P =P 1+K (X +X 0)A
式中:P ———溢流阀的进口压力;P 1———主阀芯上腔的压力;A ———主阀芯的承压面积;K ———平衡弹簧的弹簧刚度;X 0———平衡弹簧的预压缩量;X ———平衡弹簧的附加压缩量。
因为K 取很小,X 相对于X 0很小,可忽略不计;P 1是先导阀的开启压力,基本不变,K 、A 、X 0为常量,故上式可化为:
P =P 1+KX 0A
=常数所以溢流阀能够保证油压力基本不变,通过调节调压螺钉调节P 1从而可以调节进油压力P 。
1.2 减压阀的工作原理
减压阀是利用液流通过阀口隙缝(液阻)产生压降的原理,使出口压力低于进口压力,
并使出口压力基本保持不变的压力控制阀。
它的基本原理和溢流阀相似,但也有很大区别:
一、减压阀控制调节的是阀出口的压力;二、减压阀是常开的,泄油方式是外泄(图2)。
图2 减压阀的工作原理图和职能符号图
Fig 2 The decompression valve work ’s principle and functional symbol
1调压弹簧 2调压螺钉 3先导阀 4平衡弹簧
5主阀芯 6阀体 7阻尼孔 8遥控口
5
513卷第2期 夏显明等 溢流阀、减压阀和顺序阀的比较
当减压阀进油口压力低于调定压力时,减压阀相当于通道;当进油口压力大于调定压力时,开始减压,此时,减压阀阀芯的受力平衡式为:
P 2A =P 3A +F S =P 3A +K (X 0+X )
即:P 2=P
3+K (X 0+X )A
式中:A ———主阀芯的受力面积;P 2———减压阀的出口压力;P 3———主阀芯上腔的压力,由先导阀决定;X 0———平衡弹簧的预压缩量;X ———平衡弹簧的附加压缩量;K ———平衡弹簧的刚度。
因为K 取值很小,X 相对X 0很小,忽略不计;P 3是先导阀的开启压力,基本保持不变;K 、A 、X 0为常值,故
P 2=P 3+KX 0A
=常数所以减压阀能保证后侧的压力基本不变,且通过调节调压螺钉调节P 3可以调节减压阀后侧压力P 2。
1.3 顺序阀的工作原理
顺序阀是以压力作为控制信号,在一定的控制压力作用下能自动接通或切断某一油路的压力阀。
顺序阀和溢流阀的工作原理基本相同,不再赘述。
但要注意两点,一、顺序阀是外泄式,二、顺序阀油口压力决定于负载所需压力,但打开阀门所需压力由弹簧调定(图3)。
图3 顺序阀的工作原理图和职能符号图
Fig 3 The order valve work ’s principle and functional symbol
1调压弹簧 2平衡弹簧 3阀芯 4阀体
5调压螺钉 6锥阀 7阻尼孔 8通道
2 压力判定
2.1 溢流阀的压力判定
当P λ<P S 时,P 1=P λ,P 2=0溢流阀不工作;
当P λ≥
P S 时,P 1=P S ,P 2=06
5 安徽农业技术师范学院学报 1999年
图4
其中:P S ———溢流阀的调定压力;
P λ—
——溢流阀前侧入口压力;P 1、P 2—溢流阀调定后前、后侧的压力。
2.2 减压阀的压力判定
当P λ<P S 时,P 1=P λ,P 2=P λ,减压阀不工作,相当于油路。
当P λ>P S 时,P 1=P λ,P 2=P S
其中:P λ—
——减压阀前侧的压力; 图5P S ———减压阀的调定压力;
P 1、P 2———减压阀调定后前、后侧的压力。
2.3 顺序阀的压力判定当P λ<P S 时,P 1=P λ,P 2=0顺序阀不工作;
当P λ>P S 时,P L =P S ,P 1=P S ,P 2=P L ;
当P λ>P S ,P L >P S 时,
(1)P λ>P L 时,P 1=P 2=P L ;
(2)P λ<P L 时,P 1=P 2=P λ。
图6
其中:
P S ———顺序阀的调定压力
P λ—
——顺序阀的调定前前侧的压力; P L ———顺序阀调定前后侧负载所决定的压力;
P 1、P 2———顺序阀调定后前、后侧的压力。
3 用途
溢流阀,减压阀和顺序阀在结构和工作原理非常相
似,但它们之间的作用却大不一样。
3.1 溢流阀的用途
3.1.1 作溢流阀,安全阀 这是溢流阀最基本的用途。
3.1.2 作卸荷阀用 先导式溢流阀与电磁阀组成电磁溢流阀,控制系统卸荷。
3.1.3 作远程调压阀用 先导式溢流阀远程口上接远程调压阀。
3.1.4 作背压阀用 在系统回路上接上溢流阀造成回油阻力,形成背压,改善执行机构运动平稳性。
3.2 减压阀的用途
减压阀一般用于系统的减压回路,有时也可用于稳定作用。
3.3 顺序阀的用途
3.3.1 控制系统中多个执行元件的顺序动作
3.3.2 在竖缸或液压马达系统中作平衡阀用
3.3.3 外控顺序阀可作卸荷阀用 在双泵供油系统中就是利用这种作用。
7513卷第2期 夏显明等 溢流阀、减压阀和顺序阀的比较
4 综合比较
溢流阀,减压阀和顺序阀之间有许多共同之处,为了使它们之间的差别更加清楚,在此作一比较(表1)。
表1 溢流阀、减压阀和顺序阀比较
Table 1 Comparation on overflow valve ,decompression valve and order vale
溢流阀
减压阀顺序阀控制压力
从阀的进油端引压力油去实现控制从阀出油端引压力油去实现控制从进油端或从外部油源引压力油控制连接方式连接溢流阀的油路与主油路
并联;阀出口直接通油箱串联在减压回路上,出口
油到减压油路去工作
并联在主油路上出口到工作系统泄漏回油方式泄漏由内部回油外泄回油
外泄回油阀芯状态原始状态一般为常闭
原始状态是常开的,工作
状态是微开的原始状态是常闭的,工作状
态、中阀口常开参 考 文 献
〔1〕骆简文等.液压传动与控制.北京:重庆大学出版社,1994,20～100
〔2〕薛祖德.液压传动.北京:中央电视大学出版社,1985,16～80
Comparison of Overflow Valve ,Decompression
Valve and Order Valve
Xia xianming Wei baoli
(Anhui Agrotechnical Teachers College ,Fengyang 233100)
Abstract There are many similarities among the overflow valve ,the decompression valve and the order valve ,so they are easily confused.This article expounds their structure theory ,de 2termination of pressure and use.The writer strives to help users to distinguish those valves easi 2ly.
K ey w ords Overflow valve Decompression valve Order valve Comparison 8
5 安徽农业技术师范学院学报 1999年。
