如何看懂钣金图

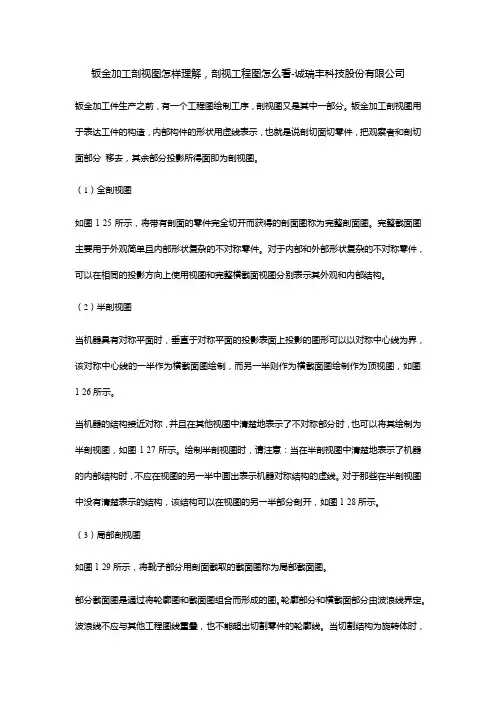

钣金加工剖视图怎样理解，剖视工程图怎么看-诚瑞丰科技股份有限公司钣金加工件生产之前，有一个工程图绘制工序，剖视图又是其中一部分。

钣金加工剖视图用于表达工件的构造，内部构件的形状用虚线表示，也就是说剖切面切零件，把观察者和剖切面部分移去，其余部分投影所得面即为剖视图。

（1）全剖视图如图1-25所示，将带有剖面的零件完全切开而获得的剖面图称为完整剖面图。

完整截面图主要用于外观简单且内部形状复杂的不对称零件。

对于内部和外部形状复杂的不对称零件，可以在相同的投影方向上使用视图和完整横截面视图分别表示其外观和内部结构。

（2）半剖视图当机器具有对称平面时，垂直于对称平面的投影表面上投影的图形可以以对称中心线为界，该对称中心线的一半作为横截面图绘制，而另一半则作为横截面图绘制作为顶视图，如图1-26所示。

当机器的结构接近对称，并且在其他视图中清楚地表示了不对称部分时，也可以将其绘制为半剖视图，如图1-27所示。

绘制半剖视图时，请注意：当在半剖视图中清楚地表示了机器的内部结构时，不应在视图的另一半中画出表示机器对称结构的虚线。

对于那些在半剖视图中没有清楚表示的结构，该结构可以在视图的另一半部分剖开，如图1-28所示。

（3）局部剖视图如图1-29所示，将靴子部分用剖面截取的截面图称为局部截面图。

部分截面图是通过将轮廓图和截面图组合而形成的图。

轮廓部分和横截面部分由波浪线界定。

波浪线不应与其他工程图线重叠，也不能超出切割零件的轮廓线。

当切割结构为旋转体时，将结构的中心线作为形状部分和切去部分之间的分界线，如图1-30所示。

该局部剖视图具有同时表示机器的内部和外部结构的优点，并且不受机器是否对称的条件的限制。

切割的位置和范围的大小应根据实际需要确定，因此被广泛使用并且经常在以下情况下使用。

①机件对称，但轮廓线和对称线重合。

此时应采用局部剖视图，如图1-31所示。

②某些规定不允许剖切的实心杆件，如轴、手柄等，需要表达某处的内部结构时应采用局部剖视图，如图1-32所示。

钣金工程识图基础知识问：我也是钣金人，怎么加入组织？答：点击标题下方蓝色“钣金学习网”关注！1.什么是钣金工程图？钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。

视图是按正投影法即零件向投影面投影得到的图形。

按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。

视图主要用于表达机件的外部形状。

图中看不见的轮廓线用虚线表示。

零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。

机件位于投影面与观察者之间时称为第一角投影法。

投影面位于机件与观察者之间时称为第三角投影法。

两种投影法都能同样完善地表达机件的形状。

中国国家标准规定采用第一角投影法2.图纸由哪些构成？标题栏：包括零件名称/图号、公司名称、材料、图纸规格、比例等信息栏：包括热处理、硬度、自由公差、未注倒角、表面粗糙度及相关标准几何尺寸及公差图纸上标明的特殊要求3.正投影能准确、完整地表达出形体的形状和结构，且作图简便，度量性较好，故广泛用于工程图4、三视图三视图的投影关系：长对正、高平齐、宽相等5、基本视图-在三视图(主视图、俯视图、左视图)基础上增加:右视图、仰视图、后视图6、剖视图在用视图表达机件时，其内部结构都用虚线来表示，内部结构形状越复杂，视图中就会出现许多虚线，这样会影响图面清晰，不便于看图和标注尺寸。

7.投影法三视图有两种画法：第三角投影法和第一角投影法，这两种投影法均符合ISO国际标准。

目前，中国、德国等国家采用第一角投影法，美国、日本等国家则采用第三角投影法.两种投影法的不同之处：第一角投影法是将物体放在投影面与观察者之间第三角投影法是将投影面放在物体与观察者之间所以两种投影法所得的视图，在表示物体前后位置关系上是相反的8.图样图样主要有零件图和装配图（焊接图），零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达所属各零件与部件间的装配关系；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。

第二章冷作钣金图样的识读培训学习目标：能识读常规机械加工图样和简单冷作钣金加工图样。

第一节常用零件的规定画法与读图知识能够准确地表达物体的形状、尺寸及其技术要求的图，称为图样。

图样是工程的语言，是工人生产产品的依据，机械制造业中使用的图样称为机械图样。

不同的生产部门对图样有不同的要求，读图是按图施工的首要步骤，否则将无法进行加工生产。

一、投影原理当一束光线照射物体，则在物体后的平面上就会出现一个图形，该图形就是物体的投影，如图2-1所示，投影的光线称为投影线，投影分为两类，一类称为中心投影（图2-1a），另一类称为平行投影。

平行投影又分为正投影（图2-1b）和斜投影（图2-1c）两种，其中正投影的光线与投影的平面（投影面）垂直，能够正确表达物体的真实形状和大小，且绘图方法也较简单，所以在机械制图中得到广泛应用。

按国家标准规定，机械构件的图形采用正投影方式绘制，并且规定在三个相互垂直的空间直角坐标体系中，采用第一角投影法绘制图样。

二、视图表示方法一个视图只是一个方向的投影结果，不能表达物体的全貌，为了将物体充分地反映出来，要采用多方向的投影来表达，如图2-2所示。

按我国的国标规定，分别采用正立投影——主视图；水平投影——俯视图；侧立投影——左视图等三个主要视图，图中零件的可见轮廓用粗实线画出，不可见部分用虚线画出，其对称的中心线用点划线表示，由于三个投影面按规定方向展开，所以三个视图在图样上相对位置有相应的分布规定，从三视图中可以看出其相对关系，主——俯视图长对正；主——左视图高平齐；俯——左视图宽相等。

一般零件用三个视图就完全能表达其全貌，一些简单的零件用少于三个视图（图2-3a），甚至一个视图就可以表达了，如简单的轴类零件用一个视图就可以说明问题（图2-3b）。

如果零件或部件较复杂，用三个视图还不能清晰地表达零件或部件的全貌，可用右视图、仰视图和后视图来充分表达，如果六个基本视图还不足以充分表达时，这就需要采用剖视图等辅助手段来表示。

老师傅教你：怎么看钣金加工图纸三视图
钣金加工中，看懂钣金图纸，是每个技术人员必备的基本技能之一，不管是前期的制作图纸，还是后期的来图加工，看懂钣金图纸，这都是影响着后期加工钣金件的重要因素之一。

很多刚加入钣金行业的小白，面对着钣金图纸，就显得手足无措。

钣金图纸的视图方法：
一、正投影
能准确、完整地表达出形体的形状和结构，且作图简便，度量性较好，故广泛用于工程图。

二、三视图
三视图的投影关系：长对正、高平齐、宽相等
三、基本视图
在三视图(主视图、俯视图、左视图)基础上增加:右视图、仰视图、后视图
四、剖视图
在用视图表达机件时，其内部结构都用虚线来表示，内部结构形状越复杂，视图中就会出现许多虚线，这样会影响图面清晰，不便于看图和标注尺寸。

五、投影法
钣金折弯图纸有可能是第一视角或者是第三视角，在看图的时候首先应该区分是第一视角还是第三视角。

国标的标题栏内没有第几角法符号，国标规定按第-角法画图、看图。

遇到国外的图纸，要看清楚标题栏角法符号。

下图，是第一、三角法视图符号。

两种投影法的不同之处：
第一角投影法是将物体放在投影面与观察者之间。

第三角投影法是将投影面放在物体与观察者之间所以两种投影法所得的视图，在表示物体前后位置关系上是相反的。

我国图纸标准为第—视角，在看图的时候只要根据投影规律就可
以清楚的看懂图纸。

如果是第三视角的钣金加工图纸，就需要根据图上标明是哪面的，就放哪边看。

例如，左边看过去的影象就放左边，与第一视角的看图正好相反。

折弯前一定要确认图纸与索要折弯工件是否一致。

以上，欢迎动动手分享及收藏！。
