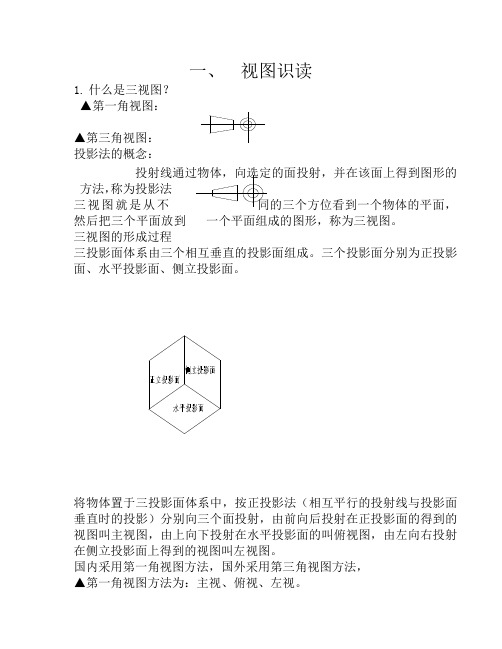

一、视图识读1.什么是三视图？▲第一角视图：▲第三角视图：投影法的概念：投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法三视图就是从不同的三个方位看到一个物体的平面，然后把三个平面放到一个平面组成的图形，称为三视图。
三视图的形成过程三投影面体系由三个相互垂直的投影面组成。
三个投影面分别为正投影面、水平投影面、侧立投影面。
将物体置于三投影面体系中，按正投影法（相互平行的投射线与投影面垂直时的投影）分别向三个面投射，由前向后投射在正投影面的得到的视图叫主视图，由上向下投射在水平投影面的叫俯视图，由左向右投射在侧立投影面上得到的视图叫左视图。
国内采用第一角视图方法，国外采用第三角视图方法，▲第一角视图方法为：主视、俯视、左视。
第三角视图方法为：主视、前视、右视。
不管采用何种方法，大致原理都一样，要记清三视图是从三个方位角来看一个立体图形，所以要求学识图的人头脑里要有一种立体概念思维。
2. 国内、国外图纸有什么不同 a ． 视图的方位不一样，（国内采用第一角视图，国外采用第三角视图）。
b ． 摆在一个平面上位置也不一样。
如图1：c ． 标注的尺寸不一样，国外一般以坐标形式标注尺寸，有公制或英制两种尺寸标注，国内采用直接标制公制（▲1英寸=25.4mm ）1． 识图：（▲要点：长对正、高平齐、宽相等） 例1：砖块立体图及国内外三视图二、 图纸上常用的英文注释Thread 螺纹（（螺柱 Standoff 螺栓 Bolt 螺絲Screw 表面處理▲Finish 烤漆 Coat (or paint) 粉末烤漆 Powder paint 電鍍 Plating 絲印Silkscreen (Or. Pad print)螺钉 Screw装配 Assemble表面不允许有划伤,碰伤缺陷.（4） ▲Remove all burrs and sharp edges ,clean the oil pollution.去锐角,去锐,去油污.（5） All the inside radius of the bending is R0.5 except especialdeclaration.无特殊注明所有的折弯同圆角半径为R0.5.（6）All the inside angle of the bending is 90˚except especial declaration. 无特殊注明所有的折弯角度为90度（7）The silkscreen should be clear ,without burrs and sharp edges, and the dimension is accurate .丝印必须清晰,无毛刺,尖角,尺寸必须准确.（8）The font of the silkscreen text is Arial type .丝印字体的格式为标准简黑体.（9）The color of the silkscreen is HUAWEI white 丝印的颜色为华为白. （10）The height of the silkscreen text is 3 mm , the wide of the silkscreen lines to be 0.3mm.丝印字体的高度为3MM,丝印的线宽为0.3三、图纸上常用的符号2.形位公差的特征项目和符号四、板材的有关实用知识一、钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类：（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类：（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他二、普通及机械结构用钢板中常见的日本牌号1、日本钢材（JIS系列）的牌号中普通结构钢主要由三部分组成：第一部分表示材质，如：S （Steel）表示钢，F（Ferrum）表示铁；第二部分表示不同的形状、种类、用途，如P(Plate)表示板，T（Tube）表示管，K(Kogu)表示工具；第三部分表示特征数字，一般为最低抗拉强度。
钣金基础知识培训讲义一、视图知识讲解1、介绍六视图形成：主视图。
左视图。
右视图。
俯视图。
仰视图。
重点：观察点定位。
图（1）国内图纸以I、III象现为基准，国外图纸以II、IV象现为基准，国内右视图对应国外左视图；国内左视图对应国外右视图。
国外图纸均有图2的图标表示。
2、一般而言，一个物件，有三个视图足以表达其结构；简单的物件只需二个视图，则完全能表达其结构；复杂的物件需要更多的视图表示，此外还可以引进剖视图，进行表达局部结构。
另外，某些局部小位置需引物件中，工程设计人员均给出其加工路线图，即展开图；（1）零件图（2）部件图（3）总装图举例说明：各种图纸的区别与联系5、各种图纸必须具备的图纸术语（1）零部件名称、图号：（2）用料的规格、尺寸、数量：（3）图纸所反映的物件结构；（4）物件的尺寸、标注；重点介绍：尺寸标注的基准线，对尺寸链概念、举例说明。
（5）物件的加工精度要求；a：表面粗糙度：衡量表面最高点与最低点之差数值，分14级。
b：尺寸公差与配合：（1）公差：A：基本尺寸B：上公差C：下公差（2）公差等级：1-14级；级数大，精度低；制造按图纸上标注等级产生，图纸未标注，按S14级（自由公差）产生。
（3）配合形式：a: 间隙配合b: 过渡配合c: 过盈配合c：形位公差：直线度，平行度、同心度、垂直度、同轴度、平面度、真园度、单向跳动、双向跳动。
二、钣金加工的设备介绍1、剪板机2、折弯机3、卷板机4、压力机5、以及各类小型设备、工具介绍。
使用及保养三、钣金加工工艺特点（一）、落料、剪料及开胚1：剪料：通过剪板机开料、形成规则板料要求：a：开料前的检验（1）：使用料是否符合要求，厚度、颜色等（2）：表面质量情况（3）：尺寸情况b：开料过程中的控制（1）：尺寸控制、长、宽、对角线、角度：（2）：数量控制（3）：排料控制C：开料后物件的控制：（1）：物件的标识（2）：物件的堆放（3）：不合格品及返工品的处置（4）：边角料及废料的处置2：开胚a：使用模具冲裁开胚。
