钣金识图基础

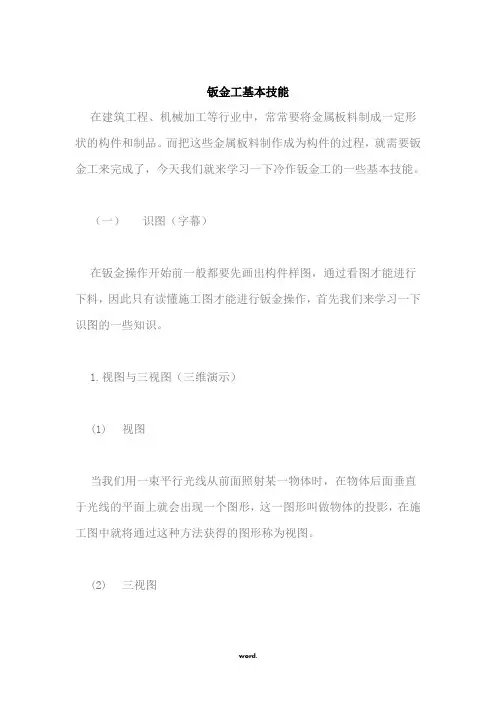

钣金工基本技能在建筑工程、机械加工等行业中，常常要将金属板料制成一定形状的构件和制品。

而把这些金属板料制作成为构件的过程，就需要钣金工来完成了，今天我们就来学习一下冷作钣金工的一些基本技能。

（一）识图（字幕）在钣金操作开始前一般都要先画出构件样图，通过看图才能进行下料，因此只有读懂施工图才能进行钣金操作，首先我们来学习一下识图的一些知识。

1.视图与三视图（三维演示）(1)视图当我们用一束平行光线从前面照射某一物体时，在物体后面垂直于光线的平面上就会出现一个图形，这一图形叫做物体的投影，在施工图中就将通过这种方法获得的图形称为视图。

(2)三视图怎样获得三视图呢？只要在一个视图的基础上再从物体的上面和左面分别得到物体的水平投影和侧面投影就可以了。

三视图一般画在一张图纸上面，具体的做法是正面投影保持不动，水平投影向下翻转90°，侧面投影向右翻转90°，这样便得到了在同一平面上的三视图。

一般将物体的正面投影称为主视图，水平投影称为俯视图，侧面投影称为左视图。

如果把物体的左右方向的尺寸称为长，上下方向的尺寸称为高，前后方向的尺寸称为宽，那么，主视图反映了物体的长和高，俯视图反映了物体的长和宽，左视图反映了物体的宽和高。

2.作展开图的方法（三维演示）把构件的立体表面按实际形状和大小依次摊平在一个平面上，称为立体表面的展开。

展开后获得的平面图形，就称为该构件的展开图。

(1)放样图和断面图①放样图放样也叫做放大样，是指按照施工图的要求或构件的立体形状，把构件图样的视图画到纸板或钢板上的过程，所画图称为放样图。

②断面图当用一个与圆管构件的轴线垂直的切面截切管轴时会得到一个圆形切口，将该圆随切面向离开圆管的方向转动，一直转到圆形的视图能反映切口的实际形状为止，这样就形成了圆管的断面图，为一圆形。

(2)作展开图的基本方法①平行线展开法平行线展开法一般用于圆柱形、棱柱形等构件的展开。

下面通过举例来说明平行线展开的具体方法。

钣金加工工艺中的加工图纸基础知识工程制图基础知识是现代钣金加工工艺的基础，学习行业制图标准及其有关知识，培养绘制和阅读钣金工程图样，是诚瑞丰钣金工程师的一项基本能力。

(一)图纸幅面及格式
图纸幅面及格式如下表所示
1、图纸幅面
图纸是绘图的载体，标准的图纸幅面共有五种，分别为
A0\A1\A2\A3\A4。

2、图框格式
在图纸上用粗实线画出的线框，对于需要装订的图纸，其图框尺寸通
常为a=25mm,c=5mm或10mm。

若图纸不留装订变，则e=20或10mm,如下图
(二)钣金加工工艺图纸的标题栏
标题栏位于每张图纸右下角的图框，与看图方向一致。

标题栏外框线一
律用粗实线绘制，右边和底边与图框线重合，内部分割线用细实线绘制，
如下图。

(三)钣金图纸上的字体
字号：国标中以字体高度海标字体的号，如字高系列1.8,2.5,3.5,5,7,10,14,20（mm）等。

字体：图样上的汉字应写成仿宋体，并采用国家正式公布推行的简化字。

汉字的高度h应不小于3.5mm，字体的宽度约等于字体高度的2/3.
要求：字体工整、笔画清楚、间隔均匀、排列整齐。

以上就是钣金加工工艺的图纸基础知识，图纸的制作注重对细节的把控，尤其是对精度要求很高的钣金件，一张优质的图纸能带来更好的加工效果。

更多详情欢迎联系诚瑞丰科技股份有限公司。

钣金基本技术题库(鲍晓沾)(总34页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章钣金工识图基础一、填空题1.钣金作图工具有、、和。

钢板尺、划针、划归、样冲2.作小型构件展开图时，直线一般是用配合画出。

划针、钢板尺3.垂线作图方法有和。

中垂线线、半圆法4.基本视图包括、、、、、。

主视图、左视图、右视图、俯视图、仰视图、后视图。

5.三视图之间的尺寸关系简称、、。

高平齐、长对正、宽相等6.剖视图分为、、三种。

全剖、半剖、局部剖7.一张完整的零件图应具有、、、。

一组试图、正确标注的尺寸、技术要求、标题栏8.零件之间的配合包括、、三种。

间隙配合、过渡配合、过盈配合。

二、选择题1、孔的上偏差规定代号是：（ A ）A、ESB、esC、eiD、EI2、轴的上偏差规定代号是：（ B ）A、ESB、esC、eiD、EI3、孔的下偏差规定代号是：（ D ）A、ESB、esC、eiD、EI4、轴的下偏差规定代号是：（ C ）A、ESB、esC、eiD、EI5、三视图主要包括：（ C ）A主视图、左视图、右视图 B 主视图、俯视图、右视图C主视图、左视图、俯视图 D主视图、左视图、后视图6、在零件图不能得知的信息：（ D）A 、零件名称 B、材料 C 、比例 D 、加工顺序三、判断题1、标题栏应有零件名称、图号、材料、数量、比例及签字栏。

（√）2、孔的尺寸一定比轴大。

（×）3、孔的基本尺寸用h表示，轴的基本尺寸H用表示。

（×）4、尺寸公差等于最大极限尺寸减去最小尺寸，也等于上偏差减去下偏差。

（√）5、3．2√表示表面粗糙度最大允许值为。

( × )四名词解释1、孔2、轴3、极限尺寸五计算有一孔的基本尺寸H=50mm，上偏差为,下偏差为,轴的基本尺寸为50mm，上偏差为，下偏差为，若孔与轴配合，为那种配合，求出配合公差。

第二章汽车钣金材料与钢的热处理一、填空题1、金属材料分为和两大类。

钣金工程识图基础知识问：我也是钣金人，怎么加入组织？答：点击标题下方蓝色“钣金学习网”关注！1.什么是钣金工程图？钣金加工工程图也属于机械制图的范畴，机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。

机械图样主要有零件图和装配图，零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达机械中所属各零件与部件间的装配关系和工作原理；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。

视图是按正投影法即零件向投影面投影得到的图形。

按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。

视图主要用于表达机件的外部形状。

图中看不见的轮廓线用虚线表示。

零件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。

机件位于投影面与观察者之间时称为第一角投影法。

投影面位于机件与观察者之间时称为第三角投影法。

两种投影法都能同样完善地表达机件的形状。

中国国家标准规定采用第一角投影法2.图纸由哪些构成？标题栏：包括零件名称/图号、公司名称、材料、图纸规格、比例等信息栏：包括热处理、硬度、自由公差、未注倒角、表面粗糙度及相关标准几何尺寸及公差图纸上标明的特殊要求3.正投影能准确、完整地表达出形体的形状和结构，且作图简便，度量性较好，故广泛用于工程图4、三视图三视图的投影关系：长对正、高平齐、宽相等5、基本视图-在三视图(主视图、俯视图、左视图)基础上增加:右视图、仰视图、后视图6、剖视图在用视图表达机件时，其内部结构都用虚线来表示，内部结构形状越复杂，视图中就会出现许多虚线，这样会影响图面清晰，不便于看图和标注尺寸。

7.投影法三视图有两种画法：第三角投影法和第一角投影法，这两种投影法均符合ISO国际标准。

目前，中国、德国等国家采用第一角投影法，美国、日本等国家则采用第三角投影法.两种投影法的不同之处：第一角投影法是将物体放在投影面与观察者之间第三角投影法是将投影面放在物体与观察者之间所以两种投影法所得的视图，在表示物体前后位置关系上是相反的8.图样图样主要有零件图和装配图（焊接图），零件图表达零件的形状、大小以及制造和检验零件的技术要求；装配图表达所属各零件与部件间的装配关系；表达零件结构形状的图形，常用的有视图、剖视图和剖面图等。
