模电图解分析法

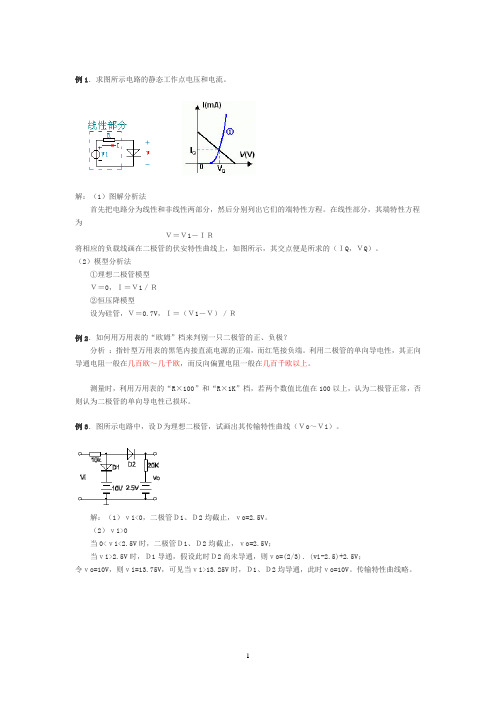

例1．求图所示电路的静态工作点电压和电流。

解：（1）图解分析法首先把电路分为线性和非线性两部分，然后分别列出它们的端特性方程。

在线性部分，其端特性方程为Ｖ＝Ｖ1－ＩＲ将相应的负载线画在二极管的伏安特性曲线上，如图所示，其交点便是所求的（ＩQ，ＶQ）。

（2）模型分析法①理想二极管模型Ｖ＝0，Ｉ＝Ｖ1／Ｒ②恒压降模型设为硅管，Ｖ＝0.7V，Ｉ＝（Ｖ1－Ｖ）／Ｒ例2．如何用万用表的“欧姆”档来判别一只二极管的正、负极？分析：指针型万用表的黑笔内接直流电源的正端，而红笔接负端。

利用二极管的单向导电性，其正向导通电阻一般在几百欧～几千欧，而反向偏置电阻一般在几百千欧以上。

测量时，利用万用表的“R×100”和“R×1K”档，若两个数值比值在100以上，认为二极管正常，否则认为二极管的单向导电性已损坏。

例3．图所示电路中，设Ｄ为理想二极管，试画出其传输特性曲线（Ｖo～Ｖi）。

解：（1）ｖi<0，二极管Ｄ1、Ｄ2均截止，ｖo=2.5V。

（2）ｖi>0当0<ｖi<2.5V时，二极管Ｄ1、Ｄ2均截止，ｖo=2.5V；当ｖi>2.5V时，Ｄ1导通，假设此时Ｄ2尚未导通，则ｖo=(2/3)．(vi-2.5)+2.5V；令ｖo=10V，则ｖi=13.75V，可见当ｖi>13.25V时，Ｄ1、Ｄ2均导通，此时ｖo=10V。

传输特性曲线略。

例4．试判断图中二极管是导通还是截止？并求出AO两端电压ＶA0。

设二极管为理想的。

解：分析方法：（1）将D1、D2从电路中断开，分别出D1、D2两端的电压；（2）根据二极管的单向导电性，二极管承受正向电压则导通，反之则截止。

若两管都承受正向电压，则正向电压大的管子优先导通，然后再按以上方法分析其它管子的工作情况。

本题中：Ｖ12=12V，Ｖ34=12+4=16V，所以D2优先导通，此时，Ｖ12=-4V，所以D1管子截止。

ＶA0 = -4V。

常用模电电路图及分析(总48页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--如何看懂电路图2－－电源电路单元前面介绍了电路图中的元器件的作用和符号。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。
