RS485Hub-S4+四通道RS485隔离集线器产品数据手册

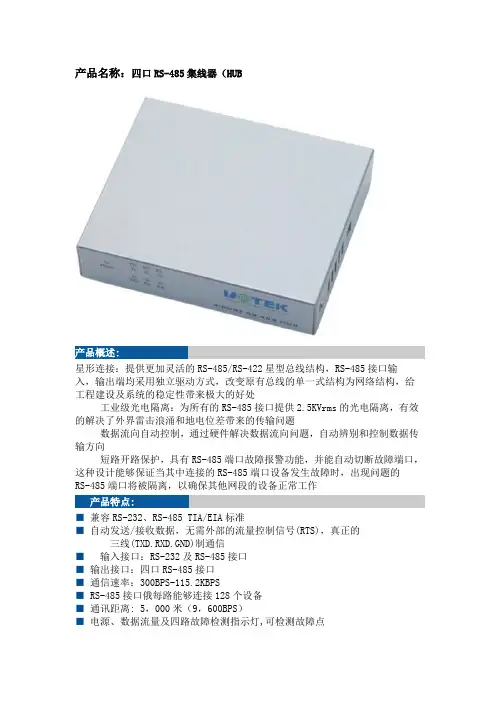

产品名称：四口RS-485集线器（HUB产品概述:星形连接：提供更加灵活的RS-485/RS-422星型总线结构，RS-485接口输入，输出端均采用独立驱动方式，改变原有总线的单一式结构为网络结构，给工程建设及系统的稳定性带来极大的好处工业级光电隔离：为所有的RS-485接口提供2.5KVrms的光电隔离，有效的解决了外界雷击浪涌和地电位差带来的传输问题数据流向自动控制，通过硬件解决数据流向问题，自动辨别和控制数据传输方向短路开路保护，具有RS-485端口故障报警功能，并能自动切断故障端口，这种设计能够保证当其中连接的RS-485端口设备发生故障时，出现问题的RS-485端口将被隔离，以确保其他网段的设备正常工作产品特点:■兼容RS-232、RS-485 TIA/EIA标准■自动发送/接收数据，无需外部的流量控制信号(RTS)，真正的三线(TXD.RXD.GND)制通信■输入接口：RS-232及RS-485接口■输出接口：四口RS-485接口■通信速率：300BPS-115.2KBPS■ RS-485接口俄每路能够连接128个设备■通讯距离: 5，000米（9，600BPS）■电源、数据流量及四路故障检测指示灯,可检测故障点■工作方式: 异步半双工（RS-485）■光电隔离加强型（隔离电压2.5KVrms /500VDC绝缘），专用DC/DC模块，RS-485提供每线 600W的防雷、浪涌、+/-15KV ESD保护及防止共地干扰■电气接口：RJ-45接线头■传输介质: 双绞线或屏蔽线■外形尺寸：90mmX69mmX23mm■使用环境：-25℃ 到70℃，相对湿度为5%到95%■适用于一切所使用的通讯软件, 即插即用■支持DOS/WIN95/WIN98/WIN2000/NT/XP Linux等。

有源4路光电隔离型RS-485分配器产品使用说明书1. 产品简介4路RS-485分配器可通过一路RS-485/232主口扩展出4路RS-485从口的工业级光电隔离型RS-485分配器。

可以有效的实现RS-485网络的中继、扩展与隔离。

分配器的主口端同时提供RS-485和RS-232（三线）两种接口，从口端扩展出4路RS-485接口。

有源光电隔离型4路RS-485分配器产品是专门针对工业现场恶劣环境而设计的，对于那些要求高可靠性和安全性的场合尤其适合。

光电隔离功能可以有效的使RS-485主从设备之间彼此隔离开来，避免因主从设备间的地电位差、以及静电、雷击和浪涌给RS-485主从设备造成的损害，同时也有效的避免了主从设备端的地电位差而在设备间产生的地环流对RS-485设备造成的损害。

4路RS-485分配器的4大功能：隔离：有效隔离RS-485网络的主从端中继：可以有效延长RS-485网络的通讯距离扩展：可以实现1路RS-485到4路RS-485的扩展，成倍增加网络内RS-485设备的数量转换：还可以实现1路RS-232到4路RS-485的转换另外，分配器在具备光电隔离功能的同时，还在每个RS-485口处加入了120mAPTC过流保护和600WTVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。

在外部电源方面，分配器内部采用了宽电压输入范围的开关电源，输入电压范围从+8V～+40VDC，可以适应绝大多数工业应用环境。

此外，在提供宽范围输入电压的同时，还提供了一个+5VDC的输入端，使其可以应用在少数一些只能提供+5V电源的场合。

2. 产品特点◆主口端同时提供RS-232和RS-485两种接口◆从口端可扩展出4路RS-485接口◆3000V光电隔离保护◆每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护◆采用先进的自动流控技术，自动侦测RS-485信号流向，无须其它硬件流控信号，用户无须更改软件◆宽范围电源供电电压，电压范围+8V～+40VDC以及+5VDC输入◆透明传输、波特率自适应（50bps～120kbps ）◆提供信号流向和电源（PWR）指示灯，方便查看工作状态◆外壳采用铁质金属外壳，有效防止电磁干扰、散热良好、坚固耐用◆可同时满足壁式和导轨安装◆所有信号端和电源端的物理接口为12位接线柱，方便用户现场接线3. 性能指标接口标准符合EIA/TIA RS-232和RS-485标准工作方式RS-485端：两线（D+、D-）半双工RS-232端：三线(TxD、RxD、GND)半双工支持点数每个RS-485口支持最大32个节点（标准负载）（要支持更多节点可以定做）流控方式自动流控（无须其它流控信号）隔离电压3000V 供电方式外部供电指示灯提供信号流向和电源（PWR）三个指示灯安装方式壁挂式安装和工业导轨安装电源电压同时提供+8V～+40VDC和+5VDC两种供电方式物理接口信号端和电源端一律为12位一体式接线柱静电保护15KV 传输介子普通平行线或双绞线环境温度-40℃～85℃环境湿度0～95%通信速率50bps～120Kbps （自适应）通信距离RS-485：0～2Km （距离越远速率越低）RS-232：0～15m防雷电压7V 防雷容量600W/ms 图1Variable Baud Rate TXD GND VIN +5V (NC)(NC)Power InputSelf-Tuner5 Ports RS-485600W Surge Protection PTC ProtectionD1+D1-Isolate Slave Port Distributed ConverterGND D2+GND D3-D3+D2-D4-GND GND D4+P1(NC)GND RXD D+D-GNDP2P3P4RS-485RS-232Master Port Slave Port3000V IsolationRS-232RS-485opto-couperopto-couperAuto-Flow Controlsignal-synRS-485RS-485RS-485RS-485Auto-Flow Controlsignal-synDC-DC IsolaterPower InputP1P2P3P4Slave PortMaster Port5. 接口与信号4. 系统结构框图说明：分配器的外部电源直接给主口端供电，从口端通过DC-DC 隔离电源供电。

RS485集线器使用说明书（工业级、隔离式一、概述天津三格电子的MS-HUB是一款可通过一路RS-485，一路RS-232为主口扩展出7路RS-485从口的工业级光电隔离型RS-485分配器。

可以有效的实现RS-485网络的中继、扩展与隔离。

采用先进的自动流控技术自动侦测RS-485信号流向。

MS-HUB具备光电隔离功能，电气特性可靠。

每个RS-485口拥有600W TVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。

二、规格与特性电源：宽电源供电，7-36V直流电源，电源带防止反接功能。

接口：上位机接口为一路RS-232，一路RS-485。

下位机接口为7路RS-485。

传输速率：RS-232最高可以达到115200bps；RS-422 、RS-485最高可以达到500Kbps。

速率完全自适应通信方式：RS-232为全双工/ RS-485为半双工。

通信距离：可以达到2000米。

支持点数：每个端口最大32个节点接入。

保护：485 短路保护功能，15KV静电保护，600W浪涌保护，上位机接口和下位机接口具备1KV的隔离，板卡电气特性稳定。

环境温度：-40---60°CMB：130其二二零八零83存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯POWER：电源指示灯；RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS48_5_LED：闪烁表示RS485_5有数据收发；RS485_6_LED：闪烁表示RS485_6有数据收发；RS485_7_LED：闪烁表示RS485_7有数据收发；五、装修清单AC220V/DC 9V电源适配器一个，使用说明书一份（销售日期，作为保修的依据），集线器一台。

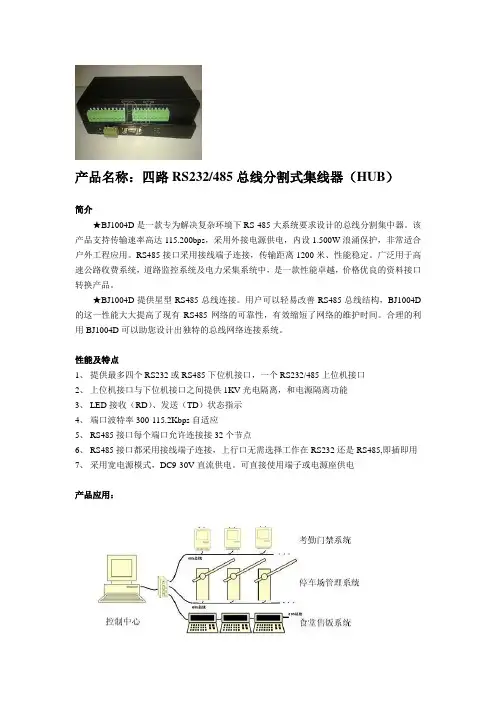

产品名称：四路RS232/485总线分割式集线器（HUB）
简介
★BJ1004D是一款专为解决复杂环境下RS-485大系统要求设计的总线分割集中器。

该产品支持传输速率高达115.200bps，采用外接电源供电，内设1.500W浪涌保护，非常适合户外工程应用。

RS485接口采用接线端子连接，传输距离1200米、性能稳定。

广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的资料接口转换产品。

★BJ1004D提供星型RS485总线连接。

用户可以轻易改善RS485总线结构，BJ1004D 的这一性能大大提高了现有RS485网络的可靠性，有效缩短了网络的维护时间。

合理的利用BJ1004D可以助您设计出独特的总线网络连接系统。

性能及特点
1、提供最多四个RS232或RS485下位机接口，一个RS232/485上位机接口
2、上位机接口与下位机接口之间提供1KV光电隔离，和电源隔离功能
3、LED接收（RD）、发送（TD）状态指示
4、端口波特率300-115.2Kbps自适应
5、RS485接口每个端口允许连接接32个节点
6、RS485接口都采用接线端子连接，上行口无需选择工作在RS232还是RS485,即插即用
7、采用宽电源模式，DC9-30V直流供电。

可直接使用端子或电源座供电
产品应用：。

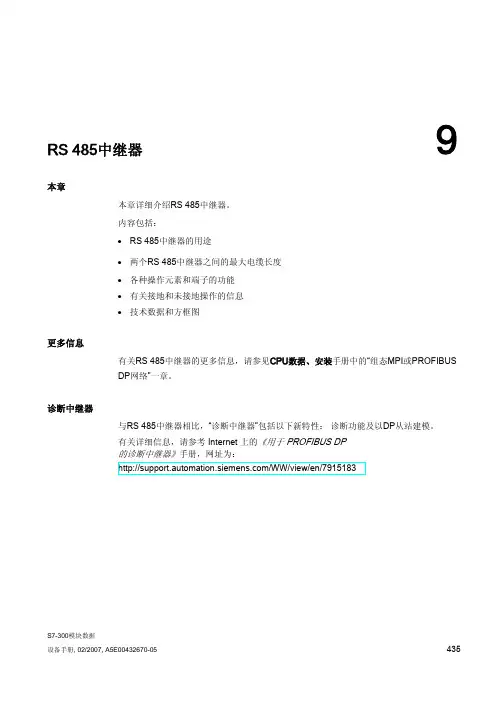

RS 485中继器9本章本章详细介绍RS 485中继器。

内容包括：•RS 485中继器的用途•两个RS 485中继器之间的最大电缆长度•各种操作元素和端子的功能•有关接地和未接地操作的信息•技术数据和方框图更多信息有关RS 485中继器的更多信息，请参见CPU数据、安装手册中的“组态MPI或PROFIBUSDP网络”一章。

诊断中继器与RS 485中继器相比，“诊断中继器”包括以下新特性：诊断功能及以DP从站建模。

有关详细信息，请参考 Internet 上的《用于 PROFIBUS DP的诊断中继器》手册，网址为：/WW/view/en/79151839.1 应用领域和属性；(6ES7 972-0AA01-0XA0)9.1应用领域和属性；(6ES7 972-0AA01-0XA0)订货号6ES7 972-0AA01-0XA0RS 485中继器的定义RS485中继器放大总线上的数据信号并且连接各个总线段。

RS 485中继器的应用您需要RS 485中继器，如果：•连接到总线的节点多于32个•总线段在总线上未接地运行，或者•超出了总线段的最大电缆长度(参见下表)。

表格 9-1 各段的最大电缆长度传输率各段的最大电缆长度(米)9.6到187.5 kbps 1000500 kbps 4001.5 Mbps 2003到12 Mbps 100规则如果使用RS 485中继器安装总线：•至多可串联9个RS 485中继器。

•RS 485中继器两个节点之间的最大电缆长度不可超过下表中列出的值。

表格 9-2 两个RS 485中继器之间的最大电缆长度传输率RS 485中继器(6ES7 972-0AA01-0XA0)2个节点之间的最大电缆长度(米)9.6到187.5 kbps 10000500 kbps 40001.5 Mbps 20003到12 Mbps 10009.2 RS 485 中继器；(6ES7 972-0AA01-0XA0) 的设计9.2RS 485 中继器；(6ES7 972-0AA01-0XA0) 的设计下表显示RS 485中继器的设计和功能。

RS485Hub-S4+四通道RS485隔离集线器产品数据手册RS485Hub-S4+四通道RS485隔离集线器产品数据手册1.产品概述1.1 产品简介RS485Hub-S4+是一款四通道RS485隔离集线器，用于实现RS485总线的多通道数据传输和隔离保护。

它可以同时连接多个RS485设备，提供稳定可靠的数据传输和保护。

1.2 主要特性- 四通道RS485接口，支持同时连接多个RS485设备。

- 支持RS485全双工通信模式，数据传输速率高达115200bps。

- 采用隔离电压高达3000V，提供可靠的隔离保护。

- 支持多种工作模式，包括点对点、多点和星型拓扑结构。

- 支持自动流量控制和错误检测，提高数据传输的稳定性和可靠性。

- 提供丰富的工作指示灯，便于用户了解设备的工作状态。

2.硬件规格2.1 通信接口RS485Hub-S4+提供四个带有隔离电路的RS485接口，用于连接RS485设备。

每个接口可同时支持RS485全双工通信。

2.2 隔离电压RS485Hub-S4+采用高达3000V的隔离电压，可有效隔离RS485总线和设备，提供可靠的隔离保护。

2.3 工作电源RS485Hub-S4+支持广泛的工作电源范围，包括DC 9V至30V和AC 100V至240V。

2.4 尺寸和重量RS485Hub-S4+尺寸为100mm×80mm×30mm，重量为200g。

3.使用方法3.1 连接设备将RS485Hub-S4+的RS485接口与要连接的RS485设备进行连接。

确保连接正确，每个设备的A和B线连接正确。

3.2 设置参数根据实际需求，设置RS485Hub-S4+的工作模式和通信参数。

可通过设备上的DIP开关或调节电位器进行配置。

3.3 供电使用适配器或直接接入电网，将电源连接到RS485Hub-S4+的电源接口。

确保电源稳定并符合要求。

4.软件支持4.1 驱动程序安装根据所连接的RS485设备，安装相应的驱动程序。

UT-5204RS-485HUB 四口集线器（）产品说明书一、产品概述：UT-5204RS-485RS-485(HUB)115.2KBPS RS-485600W 2500V (Lighting)ESD RS-485RS-485RS-4851200UT-5204RS-485HUB RS-4852500V RS-485RS-485UT-5204RS-485HUB RS-485是一款专为解决复杂电磁场环境下大系统要求而设计的总线分割集线器。

该产品支持传输速率最高达，为了保证数据通讯的安全可靠，接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及浪涌保护电路，能够提供的隔离电压，可以有效地抑制闪电和，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。

在工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决收发转换时延问题。

接口传输距离大于米、性能稳定。

广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。

提供星型总线连接。

各端口都具有短路、开路保护。

光电隔离，用户可以轻易改善总线结构，分割网段，提高通信可靠性。

当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。

这一性能大大提高了现有网络的可靠性，有效缩短了网络的维护时间。

合理的利用可以助您设计出独特的高可靠的系统。

２、电气接口：ＲＳ－２３２Ｃ接口为十位接线柱ＲＳ－４８５接口为十位接线柱３、传输介质：双绞线或屏蔽线４、工作方式：异步半双工５、６、信号指示：七个信号指示灯电源（ＰＷＲ）、发送（ＴＤ）、接收（ＲＤ）、故障（Ｅ１－Ｅ４）７、隔离度：隔离电压２５００ＶＲＭＳ５００ＶＤＣ连续ＤＣ／ＤＣ模块８、传输速率：１１５．２Ｋ－３００ＢＰＳ９、保护等级：ＲＳ－２３２接口±１５ＫＶＥＳＤ保护ＲＳ－４８５接口每线６００Ｗ的雷击浪涌保护１０、传输距离：０－５公里（１１５，２００－３００ＢＰＳ）１１、尺寸：１２０ｍｍＸ７２ｍｍｘ２２ｍｍ１２、使用环境：－２５℃到７０℃，相对湿度为５％到９５％工作电源：９－３０ＶＤＣ／３５０ｍＡ三、产品面板及信号指示：UT-5204TXD RXD GND R S-232485+485-RS-485GND 485的前面板共有七个指示灯，左右二端各是用十位接线柱。

485集线器HUB产品功能及应用介绍！485是一款4口光隔RS-485/422总线分割集中器，实现232/485转换器、RS-232/422双向转换及RS-485/422中继功能，一路进4路出。

集线器是一款专为解决复杂通信环境下485大型系统总线形式要求而设计的485HUB总线集线器。

可以提供更加灵活的RS-485星型总线结构RS-485接口输入、输出端均采用独立驱动方式，改变原有总线的单一式结构为星型网络结构，可以使485总线通信系统的稳定更好。

一、485HUB基本介绍485集线器RS-485/422接口在工业控制中使用相当普遍，采用的都是总线挂接式连接方式，不支持星型连接，一根总线支持的设备有限，且传输距离只有1200米，从而给施工带来了极大的不便，期待着RS-485/422总线分割集中器的诞生。

二、485HUB总线分割H-4485能够轻易的改善系统的总线结构，无需改动设备本身，就能实现不同功能的设备或不同区域的设备分别对待，并构成相互独立的不同网段。

不仅提高了系统的可靠性，而且大大的缩短了系统的维护时间。

星形连接：H-4485通过特殊设计能够向用户提供RS-485/422星型连接方式，从而改变了原有总线单一式结构，为网络结构工程建设带来了极大的便利。

三、485HUB光电隔离在工业控制领域，RS-485总线往往需要把分散的不同设备相互连接起来协同工作，由于环境差异的存在，设备与设备之间往往存在着不同程度的地电位差异，从而影响设备的正常通信。

H－4485为所有端口都提供2500V以上的光电隔离，有效地解决了由距离及地电位差异带来的传输问题。

短路开路保护H-4485在所有端口处都设有短路开路保护，能够保证当其中一个端口设备故障产生时，出现问题的端口将被隔离，以确保其他网段能够正常工作。

目录一．概述： (2)二．性能参数： (2)三．接线端子说明： (3)四．通讯波特率设置： (3)五．CHD-485HUB包装清单： (4)六．使用CHD-485HUB优点 (5)七．使用CHD-485HUB RS485网络集线器扩展网络 (5)一．概述：CHD-485HUB RS485网络集线器是专门为扩展RS485通信能力、延长通信距离以及便于组网而设计的，它是远距离控制设备一点对多点RS485网络最佳的扩展组网中继设备。

具有以下功能：●将标准RS232转换成4路独立的RS485，扩展RS485联接能力及设备数量，节省RS232-RS485转换器，同时也避免串口窃电所带来的不稳定性；（可直接与PC机串口联接）●把一路RS485输入线接入主路RS485，扩展成4路相互独立的RS485，提升RS485通信能力及增加联接设备数量、延长通信距离。

（方便树型结构组网）二．性能参数：※接口兼容EIA/TIA之RS232和RS485标准；※标准RS232转四路相互独立RS485或一路RS485扩展四路相互独立RS485，二者选其一；※四路输出之间的接地相互隔离，提高设备的抗干扰能力和通讯的稳定性；※通讯速率：4800/9600/19200/38400BPS 可通过拔档开关设定，出厂缺省为9600BPS；※通信格式：1起始位，8数据位，1停止位，无校验位，支持国家邮电总局YDN023-1996标准。

※宽范围供电：直流10～35V，功耗小于1瓦；※接口保护措施：三级防雷保护，过流保护（自复保险丝），+/-15KV ESD静电放电保护，瞬态过压600瓦保护（即浪涌抑制）；※每路RS485最多可并挂32台联网设备；每路通讯距离最大为1200米；※工作电流：静态时为25mA；※使用环境：-20℃到70℃，相对湿度为5% 到 95%，产品采用100%防潮处理适合比较恶劣的环境工作；※外形尺寸：150mm x 100mm x 35mm※状态指示：“PWR”电源指示灯---供电正常该绿色指示灯亮；“LED”红色通讯指示灯---平时不亮，只有通讯正常收发数据时不停闪烁；（当哪一路输出发生短路时，该路输出的红色指示灯也不停闪烁，注意区别通讯正常与短路闪灯的状态）。
