TH11R_温湿度记录仪使用手册

温湿度记录仪使用说明书一、产品概述温湿度记录仪是一种用于测量和记录环境中温度和湿度数据的仪器。

该记录仪具有精确度高、操作简单、数据可靠性强等特点，广泛应用于各种需要监测和记录温湿度数据的场合。

二、产品组成1. 温湿度记录仪主机：包含显示屏、按键和数据存储功能。

2. 温湿度传感器：用于感知环境温湿度，并将数据传输至主机。

三、使用步骤1. 准备工作(1) 确保温湿度记录仪已充电或插入电源适配器。

(2) 检查温湿度传感器是否与主机连接良好。

2. 开机设置按下主机上的开机按钮，待显示屏亮起后即可进行下一步操作。

首次使用时，系统将要求进行一些基本设置，如选择语言、日期时间等。

按照屏幕提示进行设置即可。

3. 启动测量(1) 将温湿度记录仪放置到需要测量的环境中。

(2) 按下主机上的测量按钮，仪器将开始实时监测环境中的温湿度数据。

4. 数据存储与导出(1) 温湿度记录仪将实时记录测量到的数据，并在主机上进行存储。

用户可以通过查看屏幕上的数据来获取当前的温湿度情况。

(2) 若要导出数据，可以通过连接温湿度记录仪与电脑，使用附带的数据传输线将数据导出至计算机。

根据软件提示进行相应操作，用户可以选择保存数据的格式和位置。

5. 数据分析与报告用户可以使用相关软件对导出的数据进行分析和生成报告。

通过软件提供的功能，用户可以绘制温湿度曲线图、生成报表等，以便更好地了解环境变化趋势和进行数据分析。

6. 关机长按主机上的关机按钮，待显示屏关闭后即可断开电源。

四、注意事项1. 请勿将温湿度记录仪暴露于过高或过低的温度环境中，以免影响仪器的测量精度和使用寿命。

2. 使用前请确保温湿度传感器与主机连接完好，如有异常应及时联系售后服务部门。

3. 温湿度记录仪在使用过程中应尽量避免与水或其他液体接触，以防损坏仪器。

4. 使用过程中如遇异常情况或设备故障，请勿私自修理，应尽快联系售后服务部门进行维修。

五、维护与保养1. 定期清洁温湿度记录仪主机和传感器，可使用干布擦拭外表面，注意不要使用化学溶剂。

温湿度记录仪操作使用说明手册北京堃堃科技有限公司KSP_RTHN(4I)(4O)型温湿度记录仪操作使用说明手册1.产品简介KSP-RTHN(4I)(4O)型温湿度记录仪是我司基于新版《药品经营质量管理规范》（简称新版GSP规范），并结合研发温湿度监测系统多年来的行业经验，独立自主研发的一款完全适合新版GSP认证的温湿度记录仪。

2产品特征1性能优越，处理速度快。

基于ARM的STM32低功耗芯片，处理能力超强，远超传统单片机芯片。

1.精度高。

采用瑞士原装进口数字温湿度芯片，温湿度精度远高于国产芯片。

2.稳定性高。

从设计到生产层层严格把关。

3.美观大方，操作人性化。

3.应用场合KSP-RTHN(4I)(4O)型温湿度记录仪不仅可以完美应用于GSP认证，还可广泛用于疾控中心、家居、办公场所、酒店、餐厅、农业研究、食品、医药、化工、气象、环保、电子、实验室等领域。

4.综合参数1.尺寸与重量2.结构3.功能特性4.硬件及信号特性5.产品展示第一章显示整个屏幕划分为上部和下部，由一根黑色实线隔开，上部又划分为左部和右部。

屏幕上的各个细节的显示含义分别如下：一、上部：1.左部：从上向下每行依次为：1)用户标识编号(ID)。

用来指定不同的设备，因此在同一网络不允许出现两个相同标号的设备。

2)上级服务器类型。

此行共两个图标，同一时刻只能有一个图标被点亮。

左边图标被亮时，表示上级直连一级服务器（电脑），右边图标亮时表示直连的是二级服务器。

3)报警显示。

若此警铃图标被点亮说明有报警产生。

4)无线网络连接状态。

若选配GPRS设备连接则此图标会显示相应的网络强度。

2.右部：从上到下每行依次为：1)温度信息：此行的数值表示温度值，注意前面的H和L字母，在数值后面有温度单位，可以通过设置使设备在华氏和摄氏之间转换显示。

正常态：①显示实时温度值，并且字母H和L不会显示。

报警态：纯报警态（设备报警时用户操作使设备进入设定态，称为非纯报警态，此时警铃、报警音、报警灯仍然有效）时H和L不会同时被点亮。

dht11使用手册DHT11是一款常用的温湿度传感器，它能够测量并监测环境中的温度和湿度。

以下是关于DHT11的使用手册，希望能够帮助您更好地使用这款传感器。

一、简介DHT11是一款由AM2301温湿度传感器和数字模块构成的测温湿度模块。

它采用单总线通信方式，能够同时测量环境中的温度和湿度，具有测量精度高、稳定性好等优点。

DHT11的使用非常方便，只需将其连接到单片机的某个I/O口即可。

二、使用步骤1.硬件连接将DHT11的VCC引脚连接到单片机或开发板的+5V电源，GND引脚连接到地线，OUT引脚连接到单片机的I/O口（推荐使用GPIO）。

2.初始化在开始数据读取之前，需要先对DHT11进行初始化。

将I/O 口初始化为输出模式，然后输出低电平（0）至少18ms，再输出高电平（1）并保持60-400us。

此时DHT11会响应并开始工作。

3.数据读取初始化完成后，DHT11会自动开始测量环境中的温度和湿度。

等待40ms后，DHT11会自动将测量到的数据通过I/O口发送给单片机或开发板。

单片机或开发板可以通过读取I/O口的状态来获取数据。

4.数据解析从DHT11读取的数据是一个8位的湿度数据和一个8位的温度数据，需要对其进行解析才能得到实际的湿度和温度值。

根据DHT11的通信协议，我们可以使用以下公式来计算湿度和温度值：湿度值= (湿度数据×10) % 100 温度值= (温度数据/10) + 25三、注意事项在使用DHT11时，需要注意以下几点：1.DHT11的VCC引脚电压应保持在4.5-5.5V之间。

2.在读取数据时，需要等待一定的时间以保证数据传输的稳定。

通常情况下，建议等待大约80-200ms。

3.如果连续读取几次数据都失败，可能需要重新初始化DHT11。

4.在连接DHT11时，需要保证OUT引脚处于低电平状态。

如果OUT引脚处于高电平状态，可能会导致DHT11无法正常工作。

5.DHT11的工作环境温度应保持在0-50℃之间，如果环境温度过高或过低，可能会导致测量值不准确。

温湿度记录仪操作说明书一、产品介绍温湿度记录仪是一种用于测量和记录环境温度和湿度的设备。

它适用于许多场所，包括仓库、实验室、办公室等，帮助用户监测和控制环境条件，确保工作和生活环境的舒适和安全。

二、操作步骤1. 开机与关机步骤：长按电源按钮，待显示屏亮起后松开按钮即可开机。

再次长按电源按钮，待显示屏关闭后即可关机。

2. 设置温湿度上限与下限步骤：进入菜单界面，通过方向控制键选择“设置”选项。

然后，进入“温湿度设置”子菜单，通过方向控制键分别设置温度和湿度的上、下限值。

完成设置后，按确认键保存。

3. 数据记录和导出步骤：在主界面选择“记录”，然后进入“开始记录”选项，即可开始温湿度的数据记录。

记录完成后，通过连接数据线将记录仪与电脑连接。

在电脑上打开数据导出软件，即可将记录仪内的数据导出为Excel或其他格式。

4. 数据分析和报表生成步骤：打开数据导出软件后，导入导出的数据文件。

利用软件提供的数据分析工具，可对温湿度数据进行统计、图表化分析。

点击“生成报表”按钮，可以生成详细的温湿度变化报表。

5. 温湿度校准步骤：进入菜单界面，选择“设置”选项，然后进入“温湿度校准”子菜单。

根据实际测量值和已知标准值，进行校准调整。

详细的校准步骤，请参阅产品附带的校准手册。

6. 电池更换步骤：当电池电量低于警示线时，屏幕将显示电池低电量提示。

此时应及时更换电池。

打开仪器背部的电池仓盖，将旧电池取出，并按照正确的极性方向装入新电池。

注意不要将电池弄湿。

7. 报警设置步骤：进入菜单界面，选择“设置”选项，然后进入“报警设置”子菜单。

根据需要，设置温湿度超过上下限时的报警方式和报警值。

三、注意事项1. 本设备仅限于测量和记录环境温度和湿度，不适用于其它用途。

2. 在使用本设备前，请仔细阅读说明书，并确保正确理解和掌握操作步骤。

3. 如需将记录仪连接到电脑，应使用产品附带的数据线，并在电脑端安装相应的导出软件。

4. 仪器在运输或长时间不使用时，应存放在干燥、通风、温度适宜的环境中。

温湿度记录仪使用方法说明书一、产品简介温湿度记录仪是一种用来测量和记录环境温度和湿度的设备。

本产品采用先进的传感技术，具备高精度、可靠性强等特点。

温湿度记录仪广泛应用于室内外环境监测、仓储物流、医药食品、电子通讯等领域，以提供准确可靠的环境数据支持。

二、功能介绍1. 温度测量：温湿度记录仪可以准确测量环境温度，温度测量范围为-20℃至70℃，温度分辨率为0.1℃。

2. 湿度测量：温湿度记录仪可以准确测量环境湿度，湿度测量范围为0%至100%RH，湿度分辨率为0.1%RH。

3. 数据记录：温湿度记录仪可以自动记录环境温度和湿度数据，并存储在内部存储器中。

用户可以根据需要设置记录间隔，最大可达到1分钟记录一次。

4. 数据导出：用户可以通过连接电脑，将记录的温湿度数据导出到电脑中进行分析和存档。

5. 警报功能：当环境温度或湿度超过用户设定的阈值时，温湿度记录仪会发出声音和光亮报警，以提醒用户采取相应的措施。

三、使用说明1. 开机和关机：- 按下电源键，温湿度记录仪将开机并启动。

- 长按电源键，温湿度记录仪将关机。

2. 温湿度测量：- 确保温湿度记录仪正常开机。

- 将温湿度记录仪置于待测环境中，保持不受外界干扰。

- 温湿度数据将在屏幕上实时显示。

3. 数据记录设置：- 按下设置键进入设置模式。

- 在设置模式下，使用上下键选择记录间隔。

- 使用确认键确认设置并退出设置模式。

- 温湿度记录仪将按照设定的记录间隔进行数据记录。

4. 数据导出：- 将温湿度记录仪与电脑通过数据线连接。

- 打开电脑上的数据管理软件，点击导出数据。

- 选择导出的日期范围，并选择导出格式。

- 确认导出，待导出完成后断开连接即可。

5. 警报设置：- 按下设置键进入设置模式。

- 在设置模式下，使用上下键选择温度或湿度阈值。

- 使用左右键调整阈值大小。

- 使用确认键确认设置并退出设置模式。

- 当环境温度或湿度超过设置的阈值时，温湿度记录仪将发出警报。

ZZ-THS-BD以太网型温湿度记录仪说明书V1.1目录一、产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.5湿度参数 (5)1.6温度对湿度测量的影响 (6)二、硬件连接 (9)2.1设备安装前检查 (9)2.2外形尺寸与操作面板 (9)2.3设备接口说明 (12)2.4设备安装说明 (12)三、系统菜单与设置 (14)3.3配置菜单介绍 (15)3.4时间设置 (16)3.5上报设置 (17)3.6温度湿度报警设置 (18)3.7探头微调设置 (20)四、配置软件安装及使用 (20)4.1软件基本使用与设备搜索 (20)4.2传感器的网络配置 (22)4.3传感器参数设置 (23)4.4传感器详细配置 (22)4.5主动上传与TCPmodbus模式的切换 (22)五、通信协议（TCP modbus） (23)5.2寄存器地址 (24)六、主动上报协议 (25)6.2协议基本组成 (25)6.3主动上报协议 (26)七、联系方式 (27)八、售后与质保 (27)一、产品简介1.1产品概述本产品为带超大屏幕液晶显示的工业级以太网型温湿度传感器，可以实时采集温湿度信息并通过以太网方式进行通讯，支持TCP-Modbus方式或者主动上传方式，相较于传统的温湿度布线方式，网络型温湿度变送器可以实现传感+通讯二合一，不再需要网关与通信主机，实现了一个设备即为一个物联网节点的功能。

1.2功能特点本产品采用高灵敏度数字探头，信号稳定，精度高。

具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。

产品采用大屏液晶显示，具有温湿度上下限双重控制，自由设置限制，可以实现高低温度报警与高低湿度报警并实时显示。

本产品可以广泛应用于机房监控系统、电力监控系统、安防工程、医疗卫生监控、能耗监控系统、智能家居1.3主要参数直流供电12V-24V DC传输接口RJ4510M/100M自适应温度长期稳定型≤0.1℃/year湿度长期稳定性≤1%y温度范围-40-80℃(可定制)湿度范围5-95%RH温度分辨率0.1℃湿度分辨率0.1%RH通信协议主动上报/TCP modbus DNS动态解析支持1.4温度参数内容最小值典型值最大值单位分辨率（14bit）-0.01-℃线性偏差-±0.3见后表1℃重复度-±0.1-℃工作范围-40-125℃响应时间(63%)5-30秒长期漂移-<0.04-℃/年表一不同温度下温度测量精度温湿度记录仪说明书如上表所示，在5-60摄氏度范围内最大偏差在±0.5内，小于0℃和大于60摄氏度情况下偏差递增。

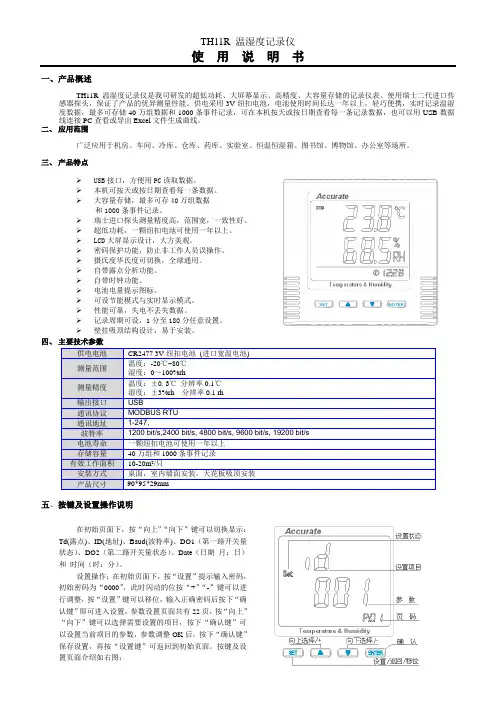

一、产品概述TH11R 温湿度记录仪是我司研发的超低功耗、大屏幕显示、高精度、大容量存储的记录仪表。

使用瑞士二代进口传感器探头，保证了产品的优异测量性能。

供电采用3V纽扣电池，电池使用时间长达一年以上，轻巧便携，实时记录温湿度数据，最多可存储40万组数据和1000条事件记录，可在本机按天或按日期查看每一条记录数据，也可以用USB数据线连接PC查看或导出Excel文件生成曲线。

二、应用范围广泛应用于机房、车间、冷库、仓库、药库、实验室、恒温恒湿箱、图书馆、博物馆、办公室等场所。

三、产品特点USB接口，方便用PC读取数据。

本机可按天或按日期查看每一条数据。

大容量存储，最多可存40万组数据和1000条事件记录。

瑞士进口探头测量精度高，范围宽，一致性好。

超低功耗，一颗纽扣电池可使用一年以上。

LCD大屏显示设计，大方美观。

密码保护功能，防止非工作人员误操作。

摄氏度华氏度可切换，全球通用。

自带露点分析功能。

自带时钟功能。

电池电量提示图标。

可设节能模式与实时显示模式。

性能可靠，失电不丢失数据。

记录周期可设，1分至180分任意设置。

壁挂吸顶结构设计，易于安装。

四、主要技术参数五、按键及设置操作说明在初始页面下，按“向上”“向下”键可以切换显示：Td(露点)、ID(地址)、Baud(波特率)、DO1（第一路开关量状态）、DO2（第二路开关量状态）、Date（日期月：日）和时间（时：分）。

设置操作：在初始页面下，按“设置”提示输入密码，初始密码为“0000”，此时闪动的位按“+”“-”键可以进行调整，按“设置”键可以移位，输入正确密码后按下“确认键”即可进入设置，参数设置页面共有22页，按“向上”“向下”键可以选择需要设置的项目，按下“确认键”可以设置当前项目的参数，参数调整OK后，按下“确认键”保存设置，再按“设置键”可返回到初始页面。

按键及设置页面介绍如右图：本机查询记录操作：在初始页面下按下“确认”键，此时屏幕左边显示图标，代表进入了记录查询页面，此时显示的数据为当天最近记录的数据，按“向上选择”或“向下选择”键可按时间切换显示当天的每一组数据。

Instructions for Use: Digital Temperature & Humidity DataloggerTo track temperature and humidity.●When you purchase a Temp-DL-TH NFC temperature data logger from Healthmark,your Temp-DL-TH Dashboard account will be setup with administrator rights foryour organization by contacting Healthmark at 800-521-6224 Ext. 6634 or email****************, 800-521-6224 Ext. 6722 or email **************** to set up the organization and the first admin/user.● Go to: https://. in the Login Panel, your login will always beyour email address and a default password of Temp-DL-TH123.●As an administrator, you can assign other Temp-DL-TH Dashboard users for yourcompany or user rights by clicking on the Users menu in the left menu panel on themain screen. This is where you will change your own password.●The administrator can change the password by clicking on Users in the left panel.●Click on the user’s email address and change the password and click update to save.Fig. 1Figure 1●If you change your password in Temp-DL-TH Dashboard, remember to change it inTemp-DL-TH NFC.Setup Temp-DL-TH Console ConnectionIf you are using Android NFC Smartphone or Tablet1. Tap on the Apps icon, tap on the Play Store app.2. At the top of the page where it says ‘Google Play’ on your Android NFC enabledsmartphone or tablet, type in “healthmark”.3. Scroll down the list of apps to ‘TEMP-DL-TH app and tap to download app onto thesmartphone or tablet.4. After the installation is complete, the TEMP-DL-TH app will appear on the phone ortablet screen.●Tap the Temp-DL-TH NFC logger with your smartphone or tablet to open up theApp. (Fig.1) Place your smartphone next to the datalogger.●Tap on the ⁝ icon (top right corner) to select the WiFi Settings menu. (Fig. 2.)●Tap on ⁝ icon and select settings i n the menu. (Fig. 3.)●Enter your Temp-DL-TH Dashboard login email address and password. (Fig. 4.)Figure 1 Figure 2Figure 3 Figure 4Using and reading a Temp-DL-TH NFC Temperature Data LoggerFigure 1 Figure 2Figure 3 Figure 4Figure 5 Figure 6 Reading a NFC Temperature Data Logger with a NFC Mobile Device1.Bring the mobile NFC device to the Temp-DL-TH NFC logger about 1” away. When Temp-DL-TH “Temp” start screen shows, move mobile device away an d bring back to mobile device. (Fig. 1)2. Make sure Temp-DL-TH NFC mobile App is setup with your Temp-DL-TH Dashboard login and preferences are set in the App Settings screen. (Fig. 2)3. If Auto PDF Report Download is not set, you will be prompted if you want to download the temperature PDF report to your mobile device. (Fig. 3)●Log onto .●In the measurement screen, click on the chart button.●In the strip chart screen, set the date and time range and click on the PDF button.●The PDF temperature report is instantly created.4. To view recording details, tap on the Recording Details button. (Fig. 4)5. To view the temperature chart, tap on the Temperature Graph button or see other functions. (Fig. 5)6. View temperature chart, download PDF report, or upload data to Temp-DL-TH Dashboard on the cloud. (Fig. 6)Figure 1 Figure 2Figure 3 Figure 4 Figure 5Figure 6Build Custom Profiles On Your Temp-DL-TH NFC Temperature Data Logger1. Bring Temp-DL-TH mobile NFC device to the Temp DL-TH NFC logger about 1” away, Temp-DL-TH “Temp” start screen shows, move the mobile device away and bring back to mobile device. (Fig.1)2. Tap the first wrench tool in the top status bar. (Fig. 2)3. Default Profile window will display. Tap on the symbol with the plus sign and circle around it in the top status bar to customize a profile. (Fig.3)4. Tap on the plus sign and circle around it in the top right corner. Give the profile a unique name. (Fig. 4)5. The custom profile screen will be blank. Tap on the symbol with the plus sign and circle around it above the pencil icon in the blue menu bar to add a field to the profile. (Fig. 5)6. Arrow back to Profile Manager and select Predefined Field and enter the attribute value such as text for description, integer value for temperature or search time limits, and Cancel or OK for check box. Or enter your own custom text field and data. (Fig. 6)7. Once all the fields are defined, tap on the Save icon to save the custom profile. (Fig.7)Figure 1 Figure 2 Figure 3Figure 4 Figure 5 Figure 6 Figure 7Rev. B。

DHT11说明书温湿度传感器●具有抗冲击性及电气性能优良●完全标定●数字输出，单总线通讯●优异的长期稳定性●响应迅速、恢复时间快、抗干扰能力强产品简述DHT11是一款含有已校准数字信号输出的温湿度复合传感器，采用了自主研发的集成式数字温湿度元件，应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。

DHT11传感器内包含一个温湿度测量元件和一个高性能MCU。

应用范围DHT11温湿度传感器可以应用于农业、家电、汽车、气象、医疗等领域，如暖通空调、除湿机、冷链仓储、测试及检测设备、数据记录仪、湿度调节系统、医疗等。

图1.DHT11温湿度传感器1.传感器性能1.1相对湿度表1.湿度特性表参数测试条件最小典型最大单位量程范围附加说明15-95%RH精度2--±5%RH重复性--±1-%RH互换性-完全互换响应时间3τ（63%）-<6-s迟滞--±0.3-%RH漂移4典型值-<0.5-%RH/yr 1.2电气特性表2.电气特性表符号参数测试条件最小典型最大单位VCC供电电压- 3.35 5.5VI平均电流5休眠-60-µA 测量-1000-µAV OL低电平输出电压I L6=5mA0-300mVV OH高电平输出电压Rp<25kΩ0.9*VCC-VCC VV IL低电平输入电压下降0-0.3VV IH高电平输入电压上升0.7-VCC VRp上拉电阻7VCC=5V1 4.7100kΩT S采样周期-2--s实际使用中的一些特性如功耗、输入和输出的高、低电平电压等都取决于供电电压。

在使用传感器时，要使系统获得鲁棒性，请确保各参数在表2所给出的范围内。

1正常工作范围：8~85%RH，超出此范围，传感器读数会有偏差（在90%RH湿度下60小时后，漂移＞3%RH）。

工作范围进一步限定在-20~60℃。

2此精度为传感器出厂检验时，在25℃、VCC=5V条件下的测试精度。

目录一、概述 (1)二、功能特点 (2)三、技术指标 (4)四、安装与接线及外形结构 (6)五、仪表运行及操作 (10)六、仪表参数设置及通讯协议 (23)七、软件使用说明 (31)八、故障分析与排除 (35)一、概述触控数据记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。

本产品吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

本产品在配置方面拥有蓝屏和彩色屏两种选择。

可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

本产品主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。

内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。

内置的FLASH的容量为70M字节，8通道时若20秒记录一次可记录108天，最快1秒记录一次所有通道的数据。

数字显示界面、棒图显示画面、实时曲线画面、追忆曲线画面追忆曲线读数光标功能。

测量、显示基本误差：±0.2% F·S可参数设置多点报警功能。

二、功能特点本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：不需要笔和纸记录，日常维护工作量非常小，运行费用低；采用高亮度触控彩色TFT液晶屏，CCFL背光、画面清晰；采用ARM微处理器，可同时实现多路（仪器内部最高64路）信号采集、记录、显示和报警；采用70MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；全隔离万能输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；显示工程量数据的数值范围更宽可显示6位数值：-999，99~1999.99；可以进行参数设置、显示工程位号，工程单位，有流量累积；具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8路继电器报警输出（订做产品）；显示精度高，基本误差为±0.2% F·S；内置GB2312汉字库，使用全拼输入法输入；支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求（订做产品）；配备标准USB2.0接口。
