下载文档原格式
热反射涂料的制备及应用效果一、热反射涂料的原理热反射涂料的工作原理基于其对太阳光的反射和散射作用。
太阳光中的紫外线、可见光和红外线等不同波长的辐射能量到达物体表面时，一部分被吸收，另一部分则被反射。
热反射涂料通过特殊的成分和结构设计，能够显著提高对太阳光中红外线的反射率，减少热量的吸收，从而降低物体表面的温度。
二、热反射涂料的制备1、原材料的选择热反射涂料的主要原材料包括树脂、颜料、填料和助剂等。
树脂通常选择具有良好耐候性和附着力的丙烯酸树脂、氟碳树脂等；颜料一般选用具有高反射率的金属氧化物，如二氧化钛、氧化锌等；填料可选用空心玻璃微珠、陶瓷微珠等，以增加涂料的隔热性能；助剂则包括分散剂、消泡剂、流平剂等，用于改善涂料的施工性能和稳定性。
2、配方设计在热反射涂料的配方设计中，需要综合考虑颜料和填料的种类、用量以及它们在树脂中的分散效果。
一般来说，颜料的含量越高，涂料的反射率越高，但同时也可能会影响涂料的其他性能，如附着力、耐候性等。
因此，需要通过实验优化配方，以达到最佳的性能平衡。
3、制备工艺热反射涂料的制备工艺通常包括以下步骤：首先，将树脂、颜料、填料和助剂等原材料按照一定的比例加入到搅拌容器中，进行高速分散，使颜料和填料均匀分散在树脂中；然后，通过砂磨机或球磨机等设备进行研磨，进一步细化颜料和填料的颗粒，提高涂料的细度和稳定性；最后，经过过滤、包装等工序，得到成品热反射涂料。
三、热反射涂料的性能测试为了评估热反射涂料的性能，需要进行一系列的测试，包括反射率测试、隔热性能测试、耐候性测试等。
1、反射率测试反射率是热反射涂料的关键性能指标之一。
常用的测试方法是使用分光光度计测量涂料在不同波长下的反射率，重点关注红外线波段的反射情况。
一般来说，优质的热反射涂料在红外线波段的反射率应达到 80%以上。
2、隔热性能测试隔热性能测试通常采用模拟实际应用环境的方法，如在样板上涂覆热反射涂料，然后在一定的光照条件下测量样板表面和背面的温度差。

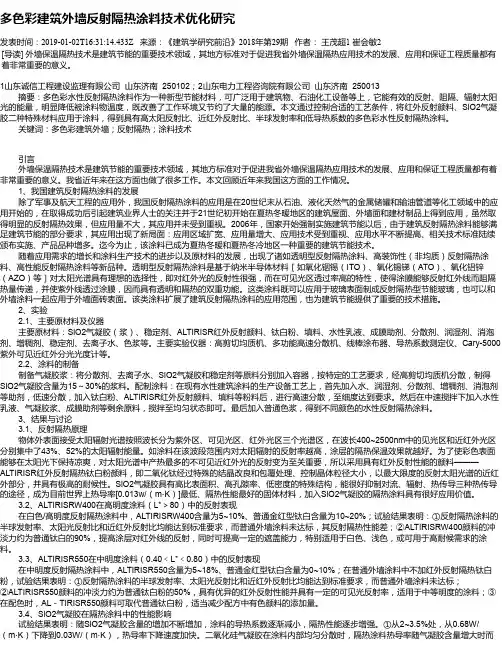

多色彩建筑外墙反射隔热涂料技术优化研究发表时间：2019-01-02T16:31:14.433Z 来源：《建筑学研究前沿》2018年第29期作者：王茂超1 崔会敏2[导读] 外墙保温隔热技术是建筑节能的重要技术领域，其地方标准对于促进我省外墙保温隔热应用技术的发展、应用和保证工程质量都有着非常重要的意义。
1山东诚信工程建设监理有限公司山东济南 250102；2山东电力工程咨询院有限公司山东济南 250013摘要：多色彩水性反射隔热涂料作为一种新型节能材料，可广泛用于建筑物、石油化工设备等上，它能有效的反射、阻隔、辐射太阳光的能量，明显降低被涂料物温度，既改善了工作环境又节约了大量的能源。
本文通过控制合适的工艺条件，将红外反射颜料、SiO2气凝胶二种特殊材料应用于涂料，得到具有高太阳反射比、近红外反射比、半球发射率和低导热系数的多色彩水性反射隔热涂料。
关键词：多色彩建筑外墙；反射隔热；涂料技术引言外墙保温隔热技术是建筑节能的重要技术领域，其地方标准对于促进我省外墙保温隔热应用技术的发展、应用和保证工程质量都有着非常重要的意义。
我省近年来在这方面也做了很多工作。
本文回顾近年来我国这方面的工作情况。
1、我国建筑反射隔热涂料的发展除了军事及航天工程的应用外，我国反射隔热涂料的应用是在20世纪末从石油、液化天然气的金属储罐和输油管道等化工领域中的应用开始的，在取得成功后引起建筑业界人士的关注并于21世纪初开始在夏热冬暖地区的建筑屋面、外墙面和建材制品上得到应用，虽然取得明显的反射隔热效果，但应用量不大，其应用并未受到重视。
2006年，国家开始强制实施建筑节能以后，由于建筑反射隔热涂料能够满足建筑节能的部分要求，其应用出现了新局面：应用区域扩宽、应用量增大、应用技术受到重视、应用水平不断提高、相关技术标准陆续颁布实施、产品品种增多。
迄今为止，该涂料已成为夏热冬暖和夏热冬冷地区一种重要的建筑节能技术。
随着应用需求的增长和涂料生产技术的进步以及原材料的发展，出现了诸如透明型反射隔热涂料、高装饰性（非均质）反射隔热涂料、高性能反射隔热涂料等新品种。

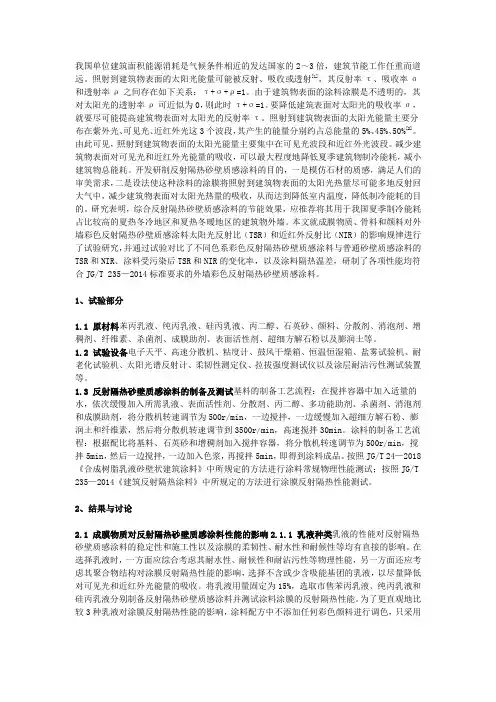

我国单位建筑面积能源消耗是气候条件相近的发达国家的2～3倍，建筑节能工作任重而道远。
照射到建筑物表面的太阳光能量可能被反射、吸收或透射[1]，其反射率τ、吸收率σ和透射率ρ之间存在如下关系：τ+σ+ρ=1。
由于建筑物表面的涂料涂膜是不透明的，其对太阳光的透射率ρ可近似为0，则此时τ+σ=1。
要降低建筑表面对太阳光的吸收率σ，就要尽可能提高建筑物表面对太阳光的反射率τ。
照射到建筑物表面的太阳光能量主要分布在紫外光、可见光、近红外光这3个波段，其产生的能量分别约占总能量的5%、45%、50%[2]。
由此可见，照射到建筑物表面的太阳光能量主要集中在可见光波段和近红外光波段。
减少建筑物表面对可见光和近红外光能量的吸收，可以最大程度地降低夏季建筑物制冷能耗，减小建筑物总能耗。
开发研制反射隔热砂壁质感涂料的目的，一是模仿石材的质感，满足人们的审美需求，二是设法使这种涂料的涂膜将照射到建筑物表面的太阳光热量尽可能多地反射回大气中，减少建筑物表面对太阳光热量的吸收，从而达到降低室内温度，降低制冷能耗的目的。
研究表明，综合反射隔热砂壁质感涂料的节能效果，应推荐将其用于我国夏季制冷能耗占比较高的夏热冬冷地区和夏热冬暖地区的建筑物外墙。
本文就成膜物质、骨料和颜料对外墙彩色反射隔热砂壁质感涂料太阳光反射比（TSR）和近红外反射比（NIR）的影响规律进行了试验研究，并通过试验对比了不同色系彩色反射隔热砂壁质感涂料与普通砂壁质感涂料的TSR和NIR、涂料受污染后TSR和NIR的变化率，以及涂料隔热温差，研制了各项性能均符合JG/T 235—2014标准要求的外墙彩色反射隔热砂壁质感涂料。
1、试验部分1.1 原材料苯丙乳液、纯丙乳液、硅丙乳液、丙二醇、石英砂、颜料、分散剂、消泡剂、增稠剂、纤维素、杀菌剂、成膜助剂、表面活性剂、超细方解石粉以及膨润土等。
1.2 试验设备电子天平、高速分散机、粘度计、鼓风干燥箱、恒温恒湿箱、盐雾试验机、耐老化试验机、太阳光谱反射计、柔韧性测定仪、拉拔强度测试仪以及涂层耐沾污性测试装置等。
我国自本世纪初开始倡导对新建建筑和部分既有建筑采取节能措施，但仍有400亿平方米的既有建筑是未采取任何节能措施的高能耗建筑。
目前我国建筑能耗已经占到社会总能耗的1/3以上，推广建筑节能技术，降低建筑能耗，对我国经济、环境和社会发展具有重大意义。
根据GB 50352—2019《民用建筑设计统一标准》，我国包含了严寒地区、寒冷地区、夏热冬冷地区、夏热冬暖地区以及温和地区等5大气候区。
而其中夏热冬冷地区和夏热冬暖地区夏季高温时间长，太阳辐射强烈，建筑能耗以空调制冷能耗为主，在这两个区域采用具有高太阳光反射比的反射隔热质感涂料，对于建筑节能具有更好的实用性和经济性[1]。
反射隔热质感涂料是一类新型的建筑装饰材料，它不但可以模仿天然石材的装饰效果，而且在我国夏热冬暖地区和夏热冬冷地区建筑外墙使用，可以帮助降低夏季制冷能耗。
本文讨论反射隔热质感涂料的作用机理、种类与特点，以及影响反射隔热质感涂料性能的因素，分析反射隔热质感涂料研究和应用技术现状，希望对行业人士提供一定参考。
1 反射隔热质感涂料的作用机理照射到建筑物表面的太阳光能量主要集中在可见光波段和近红外光波段，如果可以将这一波长范围的太阳光反射回大气中，则可以降低建筑物表面因吸收太阳光热量造成的温度上升幅度，进而降低建筑物制冷能耗。
而反射隔热质感涂料正是通过在涂料中添加对可见光和近红外光具有高反射率的颜料、填料或骨料，使涂料涂膜可以最大程度地将照射到建筑物表面的太阳光能量反射出去，从而降低建筑物表面对太阳光热量的吸收，减少热量向室内的传递。
2 反射隔热质感涂料的分类及性能特点2.1 分类及主要功能组分反射隔热涂料按其实际应用中呈现的饰面效果，可反射隔热质感涂料研究与应用现状王世忠1,2,3 孙振平1,21. 同济大学材料科学与工程学院 上海 2018042. 同济大学先进土木工程材料教育部重点实验室 上海 2018043. 阿克苏诺贝尔漆油（上海）有限公司 上海 200040摘 要：反射隔热质感涂料包含反射隔热砂壁质感涂料、反射隔热多彩涂料和反射隔热仿石涂料3种。

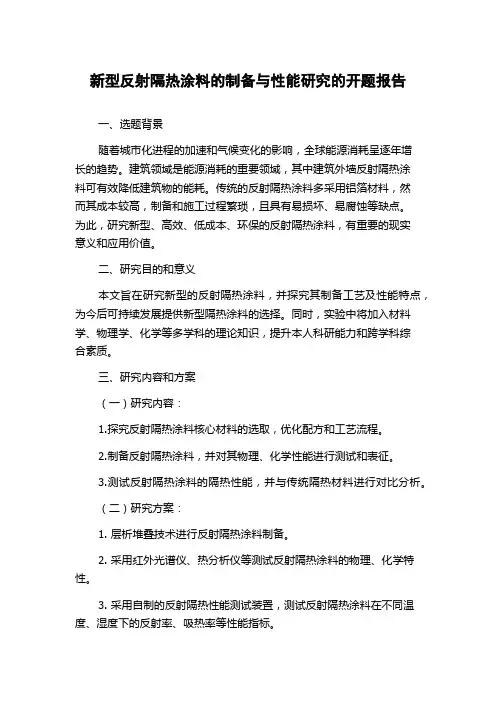

新型反射隔热涂料的制备与性能研究的开题报告一、选题背景随着城市化进程的加速和气候变化的影响，全球能源消耗呈逐年增长的趋势。
建筑领域是能源消耗的重要领域，其中建筑外墙反射隔热涂料可有效降低建筑物的能耗。
传统的反射隔热涂料多采用铝箔材料，然而其成本较高，制备和施工过程繁琐，且具有易损坏、易腐蚀等缺点。
为此，研究新型、高效、低成本、环保的反射隔热涂料，有重要的现实意义和应用价值。
二、研究目的和意义本文旨在研究新型的反射隔热涂料，并探究其制备工艺及性能特点，为今后可持续发展提供新型隔热涂料的选择。
同时，实验中将加入材料学、物理学、化学等多学科的理论知识，提升本人科研能力和跨学科综合素质。
三、研究内容和方案（一）研究内容：1.探究反射隔热涂料核心材料的选取，优化配方和工艺流程。
2.制备反射隔热涂料，并对其物理、化学性能进行测试和表征。
3.测试反射隔热涂料的隔热性能，并与传统隔热材料进行对比分析。
（二）研究方案：1. 层析堆叠技术进行反射隔热涂料制备。
2. 采用红外光谱仪、热分析仪等测试反射隔热涂料的物理、化学特性。
3. 采用自制的反射隔热性能测试装置，测试反射隔热涂料在不同温度、湿度下的反射率、吸热率等性能指标。
四、预期研究结果通过本次实验，预期得到如下结果：1.制备出新型、高效、低成本、环保的反射隔热涂料。
2.测试反射隔热涂料的物理、化学性质，并对其进行表征。
3.测定反射隔热涂料的隔热性能，并与传统隔热材料进行对比分析。
五、研究难点1.反射隔热材料的配方比例和工艺流程的优化。
2.隔热性能测试装置的设计与制作。
3.数据处理和分析的精确性和可靠性。
六、总结本文将研究与开发一种新型、高效、低成本、环保的反射隔热涂料，并探究其制备工艺及性能特点。
本文中的研究可能为今后的可持续发展提供新的隔热涂料的选择。
热反射涂料的制备与应用在当今追求能源效率和环境保护的时代，热反射涂料作为一种具有创新性和实用性的材料，正逐渐受到广泛的关注和应用。
热反射涂料通过其独特的性能，能够有效地反射太阳光中的热量，降低被涂覆物体表面的温度，从而实现节能和改善室内舒适度的目的。
本文将详细探讨热反射涂料的制备方法以及其在各个领域的广泛应用。
一、热反射涂料的组成热反射涂料通常由基料、颜料、填料和助剂等组成。
基料是涂料的主要成膜物质，它决定了涂料的基本性能，如附着力、柔韧性和耐候性等。
常见的基料包括丙烯酸树脂、有机硅树脂和氟碳树脂等。
这些基料具有良好的成膜性能和耐候性，能够为涂料提供稳定的性能保障。
颜料在热反射涂料中起着关键的作用。
常用的颜料有二氧化钛、氧化锌等白色颜料，以及氧化铁红、氧化铁黄等彩色颜料。
其中，二氧化钛具有极高的折射率和反射率，是热反射涂料中最常用的颜料之一。
它能够有效地反射可见光和近红外光，从而降低物体表面的温度。
填料的主要作用是增加涂料的体积，降低成本，并改善涂料的某些性能。
常用的填料有碳酸钙、滑石粉和云母粉等。
这些填料能够提高涂料的遮盖力和填充性，同时也有助于提高涂料的热反射性能。
助剂则包括分散剂、流平剂、消泡剂和防沉剂等。
它们的作用是改善涂料的施工性能、储存稳定性和涂层性能，确保涂料在制备和使用过程中能够达到理想的效果。
二、热反射涂料的制备方法热反射涂料的制备方法通常包括以下几个主要步骤：1、原材料的准备首先，需要准确称取所需的基料、颜料、填料和助剂等原材料，并确保它们的质量符合要求。
2、预分散将颜料和部分填料加入到高速分散机中，加入适量的溶剂，进行预分散处理。
这一步的目的是使颜料和填料充分润湿，为后续的研磨做好准备。
3、研磨将预分散好的物料转移到砂磨机或球磨机中进行研磨，直到颜料和填料的粒径达到规定的要求。
研磨过程中需要控制研磨时间和研磨介质的大小，以确保涂料的细度和稳定性。
4、调配将研磨好的物料与剩余的基料、填料和助剂等进行调配，搅拌均匀，使涂料的各项性能达到设计要求。

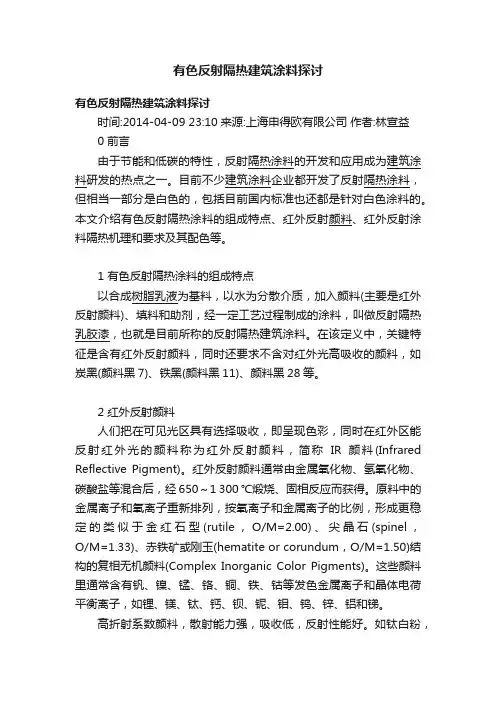

有色反射隔热建筑涂料探讨有色反射隔热建筑涂料探讨时间:2014-04-09 23:10来源:上海申得欧有限公司作者:林宣益0 前言由于节能和低碳的特性，反射隔热涂料的开发和应用成为建筑涂料研发的热点之一。
目前不少建筑涂料企业都开发了反射隔热涂料，但相当一部分是白色的，包括目前国内标准也还都是针对白色涂料的。
本文介绍有色反射隔热涂料的组成特点、红外反射颜料、红外反射涂料隔热机理和要求及其配色等。
1 有色反射隔热涂料的组成特点以合成树脂乳液为基料，以水为分散介质，加入颜料(主要是红外反射颜料)、填料和助剂，经一定工艺过程制成的涂料，叫做反射隔热乳胶漆，也就是目前所称的反射隔热建筑涂料。
在该定义中，关键特征是含有红外反射颜料，同时还要求不含对红外光高吸收的颜料，如炭黑(颜料黑7)、铁黑(颜料黑11)、颜料黑28等。
2 红外反射颜料人们把在可见光区具有选择吸收，即呈现色彩，同时在红外区能反射红外光的颜料称为红外反射颜料，简称IR颜料(Infrared Reflective Pigment)。
红外反射颜料通常由金属氧化物、氢氧化物、碳酸盐等混合后，经650～1 300 ℃煅烧、固相反应而获得。
原料中的金属离子和氧离子重新排列，按氧离子和金属离子的比例，形成更稳定的类似于金红石型(rutile，O/M=2.00)、尖晶石(spinel，O/M=1.33)、赤铁矿或刚玉(hematite or corundum，O/M=1.50)结构的复相无机颜料(Complex Inorganic Color Pigments)。
这些颜料里通常含有钒、镍、锰、铬、铜、铁、钴等发色金属离子和晶体电荷平衡离子，如锂、镁、钛、钙、钡、铌、钼、钨、锌、铝和锑。
高折射系数颜料，散射能力强，吸收低，反射性能好。
如钛白粉，尤其是金红石型钛白粉，折射系数高，可见光区遮盖力好，同时也是很好的红外反射颜料，所以白色涂料太阳反射比高。
颜料粒径为入射光的半波长时，散射最佳。
