第二章 平行线与相交线 (两条直线的位置关系 )

2.1 两条直线的位置关系 一、学习目标：1、知识目标：在具体情景中了解对顶角、补角、余角，知道对顶角相等、同角或等角的余角相等、同角等角的补角相等，并能解决一些实际问题。

2、能力目标：（1）经历观察、操作、推理、交流等过程，发展空间观念、推理能力和有条理地表达的能力。

（2）能运用互为余角、互为补角、对顶角等相关的知识解决一些实际问题。

3、情感目标：在活动中培养学生乐于探究、合作的习惯，体验探索成功、感受创新的乐趣，从而培养学习数学的主动性；进一步体会“数学就在我们身边”，增强学生用数学解决实际问题的意识。

二、学习重点：了解补角、余角、对顶角，知道同角或等角的余角相等、同角或等角的补角相等、对顶角相等。

三、学习难点：学生探索同角或等角的余角相等、同角或等角的补角相等、对顶角相等的过程以及对其意义的理解，并能解决一些实际问题。

初步的“说理”也是难点之一。

四、学习设计：导学案 五、学习过程（一）创设情境，导入新课 (二)师生互动，共同复习 1、相交线和平行线的定义。

2、对角线及其性质。

例1、（1）下列图形中是对顶角的有 个（2）如图所示，三条直线AB 、CD 、EF 相交于一点O,∠AOC 的对顶角是 ，∠COF 的对顶角是________.(3)如图，三条直线AB 、 CD 、EF 两两相交，在这个图形中有对顶角 对，(4)若直线AB ，CD 相交，∠1=40o则∠3 = 度 ∠2 = 度，∠4 = 度3.余角、补角的定义及其性质例2.（1）已知∠α= 35o , 则∠α的余角等于________,则∠α的补角等于 .(2)已知：如图，直线AB 与CD 交于点O ，∠EOD =90°，回答下列问题： （1）∠AOE 的余角是 ；补角是（2）∠AOC 的余角是 ；补角是 ；对顶角是 ． 4.垂直的定义及其性质例3..如图，要把水渠中的水引到水池C 中，在渠岸的什么地方开沟，水沟的长度才能最短？请画A ED CB F A BDC1 2 34 C A B D OE出图来，并说明理由,b 并用刻度尺量出图上的最短距离。

课 题第二章 相交线与平行线1、两条直线的位置关系（第1课时）教 学 目 标1．知识与技能：在具体情境中了解相交线、平行线、补角、余角、对顶角的定义，知道同角或等角的余角相等、同角或等角的补角相等、对顶角相等，并能解决一些实际问题。

2．过程与方法：经历操作、观察、猜想、交流、推理等获取信息的过程，进一步发展空间观念、推理能力和有条理表达的能力。

3．情感与态度：激发学生学习数学的兴趣，认识到现实生活中蕴含着大量的数量和图形的有关问题，这些问题可以抽象成数学问题，用数学方法予以解决。

教学重、难点1. 2.教 学 过 程 教 学 内 容可根据学生实际增减内容 第一环节 走进生活 引入课题 活动内容一：两条直线的位置关系1． 巩固练习：教师展示下列图片，学生快速回答：2.1—1 2.1—2 结论：1.一般地，在同一平面内，两条直线的位置关系有两种： 和 . 2.定义分别为： 。

问题1：在2.1—1中，直线m 和n 的关系是 ；a 和b 是 ；a 和n 是 。

问题2：在2,1—2你能提出哪些问题？第二环节 动手实践 探究新知动手实践一m nab请先画一画：两条直线直线和，交于点O,再回答下列问题..问题1：观察2.1—4：∠1和∠2的位置有什么关系？大小有何关系？为什么？小组合作交流，尝试用自己的语言描述对顶角的定义。

问题2:剪子可以看成图2.1—4，那么剪子在剪东西的过程中，∠1和∠2还保持相等吗？∠3和∠4呢？你有何结论？ 问题3：下列各图中，∠1和∠2是对顶角的是（ ）问题4：如图2.1—6所示，有一个破损的扇形零件，利用图中的量角器可以量出这个扇形零件的圆心角的度数吗？你能说出所量角是多少度吗？为什么？动手实践二补角定义：一般地，如果两个角的和是1800，那么称这两个角互为补角（ ） 余角定义：如果两个角的和是900，那么称这两个角互为余角（ ） 动手实践三打台球时，选择适当的方向，用白球击打红球，反弹后的红球会直接入袋，此时∠1=∠2，将图2.1—7抽象成图2.1—8，与交于点O ，∠∠900，∠1=∠2小组合作交流，解决下列问题：在图2.1—8中 问题1：哪些角互为补角？哪些角互为余角？1 2 1 2 1 212A B CD 注意：互余与互补是指两个角之间的数量关系，与它们的位置无关。

2012～2013学年期末复习第二章《相交线与平行线》知识点一、相交线1、在同一平面内，两条直线的位置关系有 相交 和 平行 两种；2、互为余角：如果两个角的和是 90°，那么称这两个角互为余角；例如：23°角的余角为 余角的性质： 同角或等角的余角相等 ；3、互为补角：如果两个角的和是 180°，那么称这两个角互为补角；例如：32°角的补角为 补角的性质： 同角或等角的补角相等 ；4、对顶角：具有公共顶点，并且角的两边互为反向延长线的两个角叫做对顶角； 对顶角的性质： 对顶角相等 ；例题：如图1所示，直线AB 与CD 相交于O 点，OE ⊥AB ，则∠BOD 的余角是 ； ∠BOD 的补角是 ；∠BOD 的对顶角是 ；5、垂线：⑴定义：两条直线相交成四个角，如果有一个角是直角，则称这两条直线互相垂直，其中的一条直线叫另一条直线的垂线，它们的交点叫垂足。

如图2所示，如果有∠BOC=90°，则CD ⊥AB ⑵性质：①唯一性：平面内，过一点 有且只有 一条直线与已知直线垂直。

②直线外一点与直线上各点连接的所有线段中， 垂线段最短 。

⑶点到直线的距离：过直线外的一点作直线的垂线，则 垂线段 的 长度 叫做这一点到这条直线的距离二、平行线A BD O EC图1O ABCD图21、定义：在同一平面内， 不相交 的两条直线叫做平行线。

2、基本性质：①唯一性：过直线外一点 有且只有 一条直线与已知直线平行； ②传递性：平行于 同一条直线 的两条直线也互相平行； 3、“三线八角”：如右图，两直线AB 、CD 同时被第三条直线l 所截，共构成八个小于平角的角，习惯上，我们把直线l 叫做 截线 ；把直线AB 、CD 叫做 被截线 ；⑴同位角：在截线的同侧，并且在被截线的同一方向的两个角叫同位角；如上图的∠1与∠2； ⑵内错角：在截线的异侧，并且夹在两被截线内部的两个角叫内错角；如上图的∠2与∠7等； ⑶同旁内角：在截线同侧，并且夹在两被截线内部的两个角叫同旁内角；如上图的∠2与∠5等； 4、平行线的判定：（重点）⑴同位角相等，两直线平行；符号语言如下： ⑵内错角相等，两直线平行；符号语言如下：⑶同旁内角互补，两直线平行；符号语言如下：3、平行线的性质：（重点）⑴两直线平行，同位角相等；符号语言如下： ⑵两直线平行，内错角相等；符号语言如下：⑶两直线平行，同旁内角互补；符号语言如下：已知平行用性质， 说明平行用判定！a 1 bc2 ∵∠1＝∠3∴a ∥b (内错角相等，两直线平行)a 1b c4∵∠1＋∠4＝180° ∴a ∥b (同旁内角互补，两直线平行) ∵∠1＝∠2∴a ∥b (同位角相等，两直线平行)∵a ∥b∴∠1＝∠2 (两直线平行，同位角相等)a 1 bc4 a 1bc 3 ∵a ∥b∴∠1＋∠4＝180°(两直线平行，同旁内角互补)a1b c 2 a 1bc3 ∵a ∥b ∴∠1＝∠3 (两直线平行，内错角相等)①2121②12③12④2012～2013学年七（下）期末复习试题——第二章《相交线与平行线》一、选择题：1．下列所示的四个图形中，1∠和2∠是同位角．．．的是（ ）A. ②③B. ①②③C. ①②④D. ①④2．如右图所示，点E 在AC 的延长线上，下列条件中能判断．．．CD AB //（ ） A. 43∠=∠ B. 21∠=∠C. DCE D ∠=∠D.180=∠+∠ACD D3．一学员练习驾驶汽车，两次拐弯后，行驶的方向与原来的方向相同，这两次拐弯的角度可能是（ ）A. 第一次向左拐30，第二次向右拐30 B. 第一次向右拐50，第二次向左拐130 C. 第一次向右拐 50，第二次向右拐 130 D. 第一次向左拐 50，第二次向左拐130 4．两条平行直线被第三条直线所截，下列命题中正确．．的是（ ） A. 同位角相等，但内错角不相等 B. 同位角不相等，但同旁内角互补 C. 内错角相等，且同旁内角不互补 D. 同位角相等，且同旁内角互补 5．下列说法中错误．．的个数是（ ） （1）过一点有且只有一条直线与已知直线平行；（2）过一点有且只有一条直线与已知直线垂直。

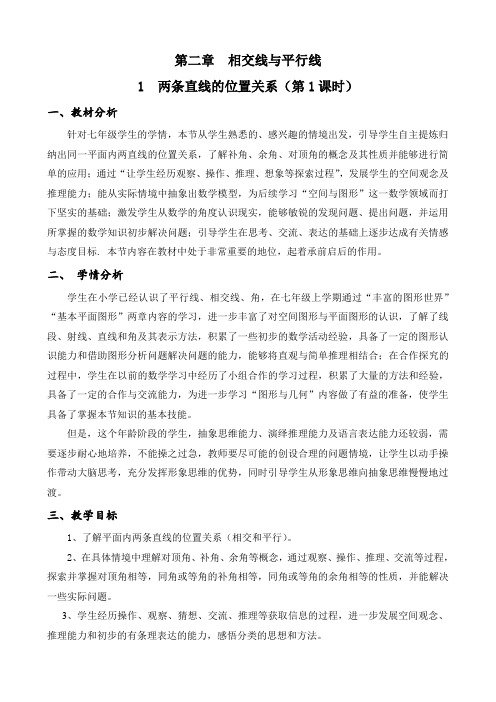

第二章相交线与平行线1 两条直线的位置关系（第1课时）一、教材分析针对七年级学生的学情，本节从学生熟悉的、感兴趣的情境出发，引导学生自主提炼归纳出同一平面内两直线的位置关系，了解补角、余角、对顶角的概念及其性质并能够进行简单的应用；通过“让学生经历观察、操作、推理、想象等探索过程”，发展学生的空间观念及推理能力；能从实际情境中抽象出数学模型，为后续学习“空间与图形”这一数学领域而打下坚实的基础；激发学生从数学的角度认识现实，能够敏锐的发现问题、提出问题，并运用所掌握的数学知识初步解决问题；引导学生在思考、交流、表达的基础上逐步达成有关情感与态度目标. 本节内容在教材中处于非常重要的地位，起着承前启后的作用。

二、学情分析学生在小学已经认识了平行线、相交线、角，在七年级上学期通过“丰富的图形世界”“基本平面图形”两章内容的学习，进一步丰富了对空间图形与平面图形的认识，了解了线段、射线、直线和角及其表示方法，积累了一些初步的数学活动经验，具备了一定的图形认识能力和借助图形分析问题解决问题的能力，能够将直观与简单推理相结合；在合作探究的过程中，学生在以前的数学学习中经历了小组合作的学习过程，积累了大量的方法和经验，具备了一定的合作与交流能力，为进一步学习“图形与几何”内容做了有益的准备，使学生具备了掌握本节知识的基本技能。

但是，这个年龄阶段的学生，抽象思维能力、演绎推理能力及语言表达能力还较弱，需要逐步耐心地培养，不能操之过急，教师要尽可能的创设合理的问题情境，让学生以动手操作带动大脑思考，充分发挥形象思维的优势，同时引导学生从形象思维向抽象思维慢慢地过渡。

三、教学目标1、了解平面内两条直线的位置关系（相交和平行）。

2、在具体情境中理解对顶角、补角、余角等概念，通过观察、操作、推理、交流等过程，探索并掌握对顶角相等，同角或等角的补角相等，同角或等角的余角相等的性质，并能解决一些实际问题。

3、学生经历操作、观察、猜想、交流、推理等获取信息的过程，进一步发展空间观念、推理能力和初步的有条理表达的能力，感悟分类的思想和方法。

七年级数学下册第二章相交线与平行线2.1.1两条直线的位置关系教案新版北师大版一. 教材分析本节课主要介绍两条直线的位置关系，分为相交和不相交两种情况。

通过观察生活中的实例，让学生理解并掌握两条直线相交和不相交的性质，为后续学习平行线打下基础。

二. 学情分析七年级的学生已经学习了平面几何的基本概念，对图形的认知有一定的基础。

但是，对于直线的位置关系，他们可能还停留在直观的层面，需要通过实例和操作来进一步理解和掌握。

三. 教学目标1.知识与技能：让学生了解两条直线的位置关系，能够判断直线是否相交，并能够用数学语言描述直线的位置关系。

2.过程与方法：通过观察、操作、交流等活动，培养学生的空间想象能力和逻辑思维能力。

3.情感态度与价值观：激发学生对数学的兴趣，培养学生的团队合作意识和解决问题的能力。

四. 教学重难点1.重点：直线相交和不相交的性质。

2.难点：直线位置关系的判断和数学语言的描述。

五. 教学方法1.采用问题驱动法，引导学生观察、思考和解决问题。

2.利用生活中的实例，让学生直观地理解直线的位置关系。

3.通过小组讨论和操作活动，培养学生的合作能力和动手能力。

4.运用归纳总结法，帮助学生形成系统化的知识结构。

六. 教学准备1.准备相关的实例图片，如交叉的道路、并行的铁路等。

2.准备直线相交和不相交的模型，如尺子、直板等。

3.准备黑板和粉笔，用于板书和展示。

七. 教学过程1.导入（5分钟）通过展示实例图片，引导学生观察直线的位置关系。

提问：这些直线有什么共同的特点？它们是如何相互位置的？让学生发表自己的观点，总结出直线相交和不相交的性质。

2.呈现（10分钟）利用模型和板书，呈现直线相交和不相交的情况。

解释相交线的定义：在同一平面内，两条直线相交于一点，称为相交线。

不相交线的定义：在同一平面内，两条直线永远不相交，称为不相交线。

3.操练（10分钟）让学生分组进行操作活动，用尺子和直板摆出不同的直线组合，观察它们的位置关系。

1北师大版七年级下数学第二章《相交线与平行线》教案 《2.1两条直线的位置关系》教案一：教学目标1、掌握两条直线平行与垂直的条件；2、会运用条件判断两直线是否平行或垂直；3、能运用条件确定两平行或垂直直线的方程系数.二：教学重点、难点两条直线平行与垂直的条件， 两条直线平行与垂直的条件的应用.三：教学设计（一）情景引入A ：两条直线位置关系当中平行为简单；现在我们来研究平面内两条直线平行的关系. ①先入为主的思想；在研究直线问题时首先考虑特殊情况：α=90°时，画图.这个情况很简单：当α=90°时只要x 1≠x 2，则两条直线平行.②一般情况：α≠90°时，则k 存在，∴y 1=kx +b 1 y 2=kx +b 2已知直线l 1，l 2的斜截式方程为：l 1：y =k 1x +b 1 l 2：y =k 2x +b 2，若l 1//l 2，则有α1=α2且b 1≠b 2，∴tan α=tan α [α1∈[0，180°），α2∈[0，180°）]∴k 1=k 2反之，是否成立？若k 1=k 2且b 1≠b 2则有tan α=tan α，∵0≤α1，α2＜π，∴α1=α2且b 1≠b 2，∴l 1//l 2结论一：①特殊情况：若两条直线l 1，l 2斜率都不存在也不重合，则两直线l 1，l 2平行； ②有斜率的两条直线l 1//l 2 <=> k 1=k 2且b 1≠b 2∴判断不重合的两条直线平行的程序：两条直线方程——两条直线斜率都不存在且不重合→平行.两条直线方程——化为斜截式方程→求两条直线斜率.若k 1=k 2且b 1≠b 2→平行若k 1≠k 2→相交或者若A 1B 2≠B 1A 2且B 1C 2≠B 2C 1或A 1B 2=A 2B 1且A 1C 2≠A 2C 1 则两条直线平行.例1：已知两条直线l 1:4x +2y -7=0，l 2:2x -y -5=0求证l 1∥l 212122∵l 1的斜率为，l 2的斜率为 ∴k 1=k 2∴l 1∥l 2 例2：求过点A （1，-4）且与直线2x +3y +5=0平行的直线的方程？解：已知直线的斜率为-，因为所求直线与已知直线平行，因此它的斜率也是-. 根据点斜式，得到所求直线的方程是：y +4=-（x -1）即2x +3y +10=0 例3：如果直线ax +2y +2=0与3x -y -2=0平行，那么系数a =（）A .3B .-6C .-D . 例4：求与直线3x +4y +1=0平行，且在两坐标轴上截距之和为的直线l 的方程？ 法一：设直线方程为3x +4y +m =0，交x 轴于点（-，0）交y 轴于点（0，-），由题意可得（-）+（-）=即m =-4， ∴所求直线l 的方程为3x +4y -4=0， 法二：设直线方程为+=1， ∴a +b =，-=-，可得a =，b =1， ∴所求直线l 的方程为3x +4y -4=0B ：平时我们已经理解了；接下来我们来研究两直线相互垂直的关系.①同样的先考虑特殊情况：若已知一条直线的倾斜角为90°，x =x 1，则求其另一条与它垂直的直线方程.②一般情况：若已知两条直线l 1:y =k 1x +b 1，l 2:y =k 2 x +b 2，相互垂直则k 1与k 2有何关系？ α+（π-β）= ∴α-β=- ∴β=α+ 21213232322332373m 4m 3m 4m 37a x b y 37a b 43342π2π2π3tan β=tan （α+）=-cot α ∴tan α·tan β=tan α·（-cot α）=-1∴最后我们得证:若两条直线垂直则k 1k 2=-1.③α=90°时=>β=0°（特殊情况）k 1=0，k 2不存在.或者k 1不存在，k 2=0.例4:已知直线l 1：ax -y +2a =0与l 2：（2a -1）x +ay +a =0互相垂直，求a 的值一、①当α=90°即a =0时，l 2：x =0 ∴l 1：y =0 ∴l 1⊥l 2②当α≠90°则k 1·k 2=a ·（-）=-1 ∴a =1 二、A 1A 2+B 1B 2=0 =>a （2a -1）-a =0 2a ²-2a =0 =>a =1或a =0例5：求与3x +4y +1=0平行，且在两坐标轴上截距之和为7/3的直线l 的方程.（一）设直线方程为3x +4y +m =0，交x 轴于点（-，0）交y 轴于点（0，-） ∴（-）+（-）= ∴m =-4∴所求直线l 的方程为3x +4y -4=0（二）设直线方程为+=1 =>a +b =；-=-=>a =，b =1 ∴l ：3x +4y -4=0例6：已知三角形两条高线为x +y =0和2x -3y +1=0且一个顶点C （1，2），求三角形AC ，BC 边所在直线的方程.∵AC ，BC 与两条高线垂直∴AC ，BC 的斜率为1和- ∴边AC ，BC 所在直线的方程为y -2=1（x -1），y -2=-（x -1） 即x -y +1=0，3x +2y -7=0《2.2探索直线平行的条件》教案一、导学目标1.使学生能够熟练识别同位角；2πaa )12(-3m 4m 3m 4m 37a xb y 37a b 433423232.使学生会用同位角相等判定二条直线平行.二、重点难点1.重点（1）识别同位角.（2）用同位角相等判定二条直线平行.2.难点用同位角相等判定二条直线平行.三、导学过程一、自主学习：操作---观察---探索如图：3根木条（或硬纸条）相交成∠1、∠2，固定木条b、c，转动木条a.问：1.在木条a的转动过程中，木条a、b的位置关系发生了什么变化？∠2与∠1的大小关系发生了什么变化？2.改变图中∠1的大小，按照上面的方式再试一试，当∠2与∠1的大小满足什么关系时，木条a与木条b平行？二、合作探究：活动一：利用平移三角尺的方法画平行线，探索直线平行的条件.当∠1与∠2相等，直线a、b就；当∠1与∠2不相等时，直线a、b平行吗？活动二：通过观察、比较，认识“同位角”，探索直线平行的条件.直线a、b被第三条直线c所截而成的8个角中，像∠1与∠2这样的一对角称为.请问图中还有没有其他的同位角？4归纳：相等，两直线.活动三：例题讲解.例：如图，∠1=∠C，∠2=∠C，请找出图中互相平行的直线，并说明理由.三、拓展提高：1.∠1与∠C、∠2与∠B、∠ 3与∠ C分别是哪两条直线被哪一条直线截成的同位角？2.如图，直线a、b被直线c所截，∠1=35°，∠2=145°，问：直线a与b平行吗？四、达标检测：1.如图，∠1与∠B是直线和被直线所截构成的同位角；∠2与∠A直线和被直线所截构成的同位角.2.如图，∠1、∠2、∠3中，和是同位角.3.如图，如果∠B=∠1，根据，那么可得DE//BC；如果∠B=∠2，根据同位角相等，两直线平行，那么可得// .4.如图，已知直线AB、CD被直线EF所截，如果∠BMN＝∠DNF，∠1＝∠2，那么MQ∥NP，为什么？AB CD EF13256《2.3平行线的性质》教案教学目标：理解平行线的性质的推导，掌握平行线的性质.教学重点：平行线的性质以及应用.教学难点：平行线的性质公理与判定公理的区别.教学过程：一、梳理旧知，引出新课平行线的判定：判定方法1、同位角相等，两直线平行.判定方法2、内错角相等，两直线平行.判定方法3、同旁内角互补，两直线平行.问题：反过来也成立吗？过去我们学过：如果两个数的和为0，这两个数互为相反数.反过来，如果两个数互为相反数，那么这两个数的和为0.这两个句子都是正确的.现在换一个例子：如果两个角是对顶角，那么这两个角相等.它是对的.反过来，如果两个角相等，这两个角是对顶角.对吗？再看下面的例子：“如果一个整数个位上的数字是5，那么它一定能够被5整除.”对吗？这句话反过来怎么说？对不对？【结论】如果一个句子是正确的，反过来说（因果对调），就未必正确.二、动手操作，归纳性质上一节课，我们学过：同位角相等，两直线平行.反过来怎么说？它还是对的吗？（板书）性质1、两直线平行，同位角相等.P Q M N21F ED C B A7如果把平行线性质1：“两直线平行，同位角相等”看作是基本事实（公理），我们可以利用这个公理证明平行线性质2：“两直线平行，内错角相等”.【例】如图，已知：直线a 、b 被直线c 所截，且a ∥b ，求证：∠1=∠2.证明：∵a ∥b ，∴∠1=∠3（__________________）.∵∠3=∠2（对顶角相等），∴∠1=∠2（等量代换）.（板书）性质2、两直线平行，内错角相等【变式】下面我们来证明平行线的性质3：两直线平行，同旁内角互补.请模仿范例写出证明.如图，已知：直线a 、b 被直线c 所截，且a ∥b ，求证：∠1+∠2=180º.证明：（略）（板书）性质：两直线平行，同旁内角互补三、巩固新知，深化理解例1、如图，平行线AB ，CD 被直线AE 所截.（1）从∠1=110º．可以知道∠2是多少度吗？为什么？（2）从∠1=110º可以知道∠3是多少度吗？为什么？（3）从∠1=110º可以知道∠4是多少度吗？为什么？例2、如图，已知AB ∥CD ，AE ∥CF ，∠A = 39°，∠C 是多少度？为什么？ab1 2 3 c ab 1 23c ED CB A12348方法一解：∵AB ∥CD ， ∴ ∠C=∠1．∵ AE ∥CF ，∴ ∠A=∠1．∴ ∠C=∠A ．∵∠A = 39º，∴∠C = 39º．方法二解：∵AB ∥CD ，∴ ∠C=∠2.∵ AE ∥CF ，∴ ∠A=∠2.∴ ∠C=∠A .∵∠A = 39º，∴∠C = 39º．练习1：如图，已知直线a 、b 被直线c 所截，在括号内为下面各小题的推理填上适当的根据： （1）∵a ∥b ，∴∠1=∠3（___________________）；（2）∵∠1=∠3，∴a ∥b （_________________）.（3）∵a ∥b ，∴∠1=∠2（__________________）；（4）∴a ∥b ，∴∠1+∠4=180º（_____________________________________）（5）∵∠1=∠2，∴a ∥b （___________________）；（6）∵∠1+∠4=180º，∴a ∥b （_______________）.练习2：教材第51页 随堂练习四、盘点收获，布置作业1、（1）平行线的性质是什么？（2）你能用自己的语言叙述研究平行线性质的过程吗？（3）性质2和性质3是通过简单推理得到的，在推理论证中需要注意哪些问题？2、作业G FED C B Aa b12 3 c 49《2.4用尺规作角》教案教学目的：1、经历尺规作角的过程，进一步培养学生的动手操作能力，增强学生的数学应用和研究意识.2、能按作图语言来完成作图动作，能用尺规作一个角等于已知角.教学重点：能按作图语言来完成作图动作，能用尺规作一个角等于已知角.教学难点：作图步骤和作图语言的叙述，及作角的综合应用.教学过程：一、问题的提出如图，要在长方形木板上截一个平行四边形，使它的一组对边在长方形木板的边缘上，另一组对边中的一条边为AB .（1）请过点C 画出与AB 平行的另一条边.（2）如果你只有一个圆规和一把没有刻度的直尺，你能解决这个问题吗？二 、新课内容一：（请按作图步骤和要求操作，别忘了留下作图痕迹）（一） 用尺规作一个角等于已知角.（1）已知：∠AOB求作：∠A′O′B′，使∠A′O′B′=∠AOB（2）已知：∠10求作：∠AOB ，使∠AOB=∠（二）用尺规作一个角等于已知角的倍数：（3）已知：∠1求作：∠MON ，使∠MON=2∠1∠COD ，使∠COD=3∠1（三）用尺规作一个角等于已知角的和：（4） 已知：∠1、∠2、∠3求作：①∠AOB ，使∠AOB=∠1+∠2②∠POQ ，使∠POQ=∠1+∠2+∠3③∠MON ，使∠MON=2∠1+∠2（四）用尺规作一个角等于已知角的差：已知：∠、∠、∠求作：①∠AOB ，使∠AOB=∠－∠②∠POQ ，使∠POQ=∠－∠－∠③求作一个角，使它等于2∠－∠（五） 综合练习：（通过以下练习，意味着你掌握了作角的真本领，多动一下脑筋，你一定会完成得很出色的）1、已知：线段AB 、 ∠、∠αα1αβγαβγαβαβγβγαβ13211求作：分别过点A 、点B 作∠CAB=∠、∠CBA=∠2、如图，点P 为∠ABC 的边AB 上的一点，过点P 作直线EF//BC .3、已知：直线L 和L 外一点P ，求作：一条直线，使它经过点P ，并与已知直线L 平行.4、已知：△ABC ，求作：直线MN ，使MN 经过点A ，且MN//BC .5、如图，以点B 为顶点，射线BA 为一边，在∠ABC 外再作一个角，使其等于∠ABC .（六）小结（七）作业αβLA αβ。

第二章相交线与平行线第1节两直线的位置关系∙知识点聚焦1.相交线与平行线（1）相交线：在同一平面内如果两条直线只有一个公共点时，我们称这两条直线相交.∙（2）平行线：在同一平面内，永不相交的两条直线叫做平行线.注：（1）在同一平面内，两条直线的位置关系有相交和平行两种.（2）两条直线相交，只有一个交点.2.对顶角与邻补角（1）对顶角：两条直线相交所成的四个角中，一个角的两边与另一个角的；两边互为反向延长线，这两个角叫作对顶角，对顶角相等.注：相等的角不一定是邻补角.（2）邻补角：两条直线相交所成的四个角中，两个角有一条公共边，另一边互为反向延长线，这两个角叫作邻补角，邻补角互补.注：互补的角不一定是邻补角.3.余角和补角（1）余角①定义：如果两个角的和是o90，那么称这两个角“互为余角”，简称“互余”，也可以说其中一个角是另一个角的余角.②性质：同角或等角的余角相等.（2）补角180那么称这两个角“互为补角”，简称“互补”，①定义：如果两个角的和是o也可以说其中一个角是另一个角的补角.②性质：同角或等角的补角相等.4.垂线（1）定义：当两条直线相交所成的四个角中，有一个角是直角时，即两条直线互相垂直，其中一条直线叫做另一直线的垂线，交点叫垂足.（2）性质：①在同一平面内，过一点有且只有一条直线与已知直线垂直. ②连接直线外一点与直线上的所有点的连线中，垂线段最短.简称垂线段最短.（3）点到直线的距离:直线外一点到这条到这条直线的垂线段的长度，叫作点到直线的距离.注：距离是指线段的长度，是一个数量；线段是图形，它们之间不能等同. （4）垂线的画法一靠：用三角尺一条直角边靠在已知直线上. 二移：移到三角尺使已知点落在它的另一条直角边上. 三画：沿着这条直角画线.注：①画一条线段或射线的垂线，就是画它们所在直线的垂线.②过一点作线段的垂线，垂足可以线段上，也可以在线段的延长线上.典型例题 例1.如图，三条直线AB 、CD 、EF 相交于点O ，一共构成哪几对对顶角？一共 构成哪几对邻补角？分析：⑴对顶角和邻补角是两条直线所形成的图角.⑵对顶角：有一个公共顶点，并且一个角的两边是另一个角的两边的反向延长线.⑶邻补角：两个角有一条公共边，另一边互为反向延长线. 有6对对顶角.12对邻补角.ABC DEF例2.如图所示，点O 是直线AB 上一点，OE 、OF 分别平分∠BOC 、∠AOC ．⑴求∠EOF 的度数；⑵写出∠BOE 的余角及补角.分析：⑴∵OE 、OF 平分∠BOC 、∠AOC ∴,21BOC EOC ∠=∠,21AOC FOC ∠=∠∴)(212121AOC BOC AOC BOC FOC EOC EOF ∠+∠=∠+∠=∠+∠=∠又∵︒=∠+∠180AOC BOC ∴︒=︒⨯=∠9018021EOF⑵∠BOE 的余角是：∠COF 、∠AOF ；∠BOE 的补角是：∠AOE.例3.（1）已知，如图，直线AB 、CD 交于点O ，且o BOC AOD 120=∠+∠，求AOC ∠的度数.（2）如图，AB 、CD 、EF 交于点O ，o AOE 25=∠，o DOF 45=∠，求AOD ∠的对顶角的度数.（3）如图，AB 、CD 交于点O ，OE 平分AOD ∠，o BOD BOC 30-∠=∠，求CO E ∠的度数.分析：（1）由对顶角相等可得o BOC AOD 60=∠=∠，从而可得o o o A O C 12060180=-=∠.CEF（2）由对顶角相等可知o DOF EOC 45=∠=∠，从而可得o o o o A O D 1102545180=--=∠.（3）o BOD COB 180=∠+∠，o BOD BOC 30-∠=∠，则o C O B 75=∠，o BOD 105=∠，o COB AOD 75=∠=∠，OE 平分AOD ∠，则o AOE 5.37=∠， o BOD AOC 105=∠=∠，则o o o AOE COA COE 5.1425.37105=+=∠+∠=∠.例 4.已知，如图所示直线AB 、CD 、EF 交于点O ，BOD APF ∠=∠2，AOC COE ∠=∠23，求COE ∠的度数.分析：方程思想，将图中的角用未知数表示，找到等量关系，设方程，一般设较小的为x .例5.如图，OE 与CD 相交与点O ，且21,90∠=∠︒=∠=∠COE DOE .（1）BOE AOE ∠∠与有什么关系？为什么？ （2）BOC AOD ∠∠与有什么关系？为什么？ 分析：（1）BOE AOE ∠∠与相等.因为21,902,901∠=∠︒=∠+∠︒=∠+∠且BOE AOE ，所以BOE AOE ∠=∠.（2）BOC AOD ∠∠与相等，21,1802,1801∠=∠︒=∠+∠︒=∠+∠且BOC AOD ,所以BOC AOD ∠=∠.例6.（1）如图，已知o ACB 90=∠，AB CD ⊥，垂足为D ，则点A 到直线CB 的距离为线段 的长；线段DB 的长为点 到直线 的距离.AE CB OD12（2）如图，在直角三角形ABC 中，o C 90=∠，c AB =，b AC =，a BC =，则AB BC AC BC AB AB AC -++-+-= .分析：（1）垂线的性质.（2）垂线段最短+两点间线段最短.例7.探索规律(1)2条直线相交于一点，有多少对不同的对顶角? (2)3条直线相交于一点，有多少对不同的对顶角? (3)4条直线相交于一点，有多少对不同的对顶角?(4)n 条直线相交于一点，有多少对不同的对顶角?分析：两条直线相交时可出现两对不同的对顶角，故找对顶角的对数其实质就是找有多少对不同的直线相交.课堂练习1.下列说法正确的是（ ）A.同一平面内没有公共点的两条线段平行B.两条不相交的直线是平行线C.同一平面内没有公共点的两条直线平行D.同一平面没有公共点的两条射线平行2.下面四个图形中,∠1与∠2是对顶角的图形有( )A.0B.1C.2D.33.如图所示，∠1的邻补角是( )A ．BOC ∠B ．BOE ∠和AOF ∠C ．AOF ∠D ．BOE ∠和AOC ∠4.下列各图中,∠1与∠2互为余角的是( )A. B ．C ．D ．5.如图,直线1l 与2l 相交于点O ,1l OM ⊥,若o 44=∠α，则=∠β等于（ ）A ．o 56B ．o 46C ．o 45D ．o 446.若直线a 与直线b 相交于点A ，则直线b 上到直线a 距离等于2cm 的点的个数是（ ）个.A ．0B ．1C ．2D ．37.如图,已知直线AB 与CD 交于点O ,ON 平分DOB ∠,若o BOC 110=∠，则AON ∠的度数为___度.8.如图所示，o ACB 90=∠，AB CD ⊥，BC DE ⊥，①钝角与锐角互补； ②α∠的余角是α∠-090； ③β∠的补角是β∠-o 180；④若∠1+∠2+∠3=90°，则∠1、∠2、∠3互余.10.已知：如图,三条直线AB ,CD EF 相交于O ,且EF CD ⊥,11.已知，所示，o ACB 90=∠，cm BC 5=，cm AC 12=，12.通过画图，寻找对顶角和邻补角(不含平角)：(1)若2条直线相交于同一点，则有 对对顶角， 对邻补角. (2)若3条直线相交于同一点，则有 对对顶角， 对邻补角. (3)若4条直线相交于同一点，则有 对对顶角， 对邻补角.(4)通过(1)~(3)小题中直线条数与对顶角的对数之间的关系，若有n 条直线相交于同一点，则可形成 对对顶角， 对邻补角.13.如图，AB ,CD ,EF 相交于点O ，如果o AOC 65=∠，o DOF 50=∠.（1）求BOE ∠的度数；（2）计算AOF ∠的度数，发现射线OA 有什么特殊性吗？14.如图，AOB 是一条直线，o EOC BOD AOD 90=∠==∠.1:3:=∠∠AOE BOD , (1)求COD ∠的度数. (2)图中有哪几对角互为余角? (3)图中有哪几对角互为补角?15.将一张长方形纸片按图中的方式折叠,BC ,BD 为折痕,求CBD ∠的大小.16.已知:如图,直线AB ,CD 相交于点O ,OE 平分BOD ∠,OF 平分COB ∠,1:4:=∠∠DOE AOD .求AOF ∠的度数.17.如图，若EO ⊥AB 于O ，直线CD 过点O ，∠EOD ︰∠EOB ＝1︰3，求∠AOC 、∠AOE 的度数.18.如图，O 为直线AB 上一点，∠BOC ＝3∠AOC ，OC 平分∠AOD ．CDBAEO19.已知：直线AB 与直线CD 相交于点O ,o BOD 45=∠.(1)如图1，若AB EO ⊥，求DOE ∠的度数； (2)如图2，若FO 平分AOC ∠，求DOF ∠的度数.20.如图所示，已知直线AB 、CD 交于点0，x ＝1，1-=y 是方程34-=+y ax 的解，也是方程a ay bx 21+=-的解，且a b AOD AOC ::=∠∠，AB EO ⊥. (1)求EOC ∠的度数.(2)若射线OM 从OC 出发，绕点O 以s o /1的速度顺时针转动，射线ON 从OD 出发，绕点O 以s o /2的速度逆时针第一次转动到射线OE 停止，当ON 停止时，OM 也随之停止.在转动过程中，设运动时间为t ，当t 为何值时，ON OM ⊥. (3)在(2)的条件下，当ON 运动到EOC ∠内部时，下列结论：①BON EOM ∠-∠2不变；②BON EOM ∠+∠2不变，其中只有一个是正确的，请选择并证明.第2节 探索直线平行的条件∙知识点聚焦1.同位角具有1∠和5∠这样位置关系的角称为同位角， 图中的同位角还有2∠和6∠，3∠和7∠，4∠和8∠ 2.内错角具有3∠和5∠这样位置关系的角称为内错角， 图中的内错角还有4∠和6∠ 3.同旁内角具有4∠和5∠这样位置关系的角称为同旁内角，图中的同旁内角还有3∠和6∠ 注：（1）同位角、内错角、同旁内角是成对出现的，两直线被第三条直线所截形成的8个角中有4对同位角，2对内错角，2对同旁内角.（2）同位角、内错角、同旁内角各自的位置关系：同位角是“同旁同侧”，内错角是“内部异侧”，同旁内角“内部同侧” 4.两条直线平行条件（1）两条直线被第三条直线所截，如果同位角相等，那么这两条直线平行.简称为：同位角相等.两直线平行.（2）两条直线被第三条直线所截，如果内错角相等，那么这两条直线平行，简称：内错角相等.两直线平行.（3）两条直线被第三条直线所截，如果同旁内角互补，那么这两条直线平行，简称：同旁内角互补.两直线平行. （4）平行于同一条直线的两条直线平行.（5）在同一平面内，如果两条直线都垂直于同一条直线，那么这两条直线平行 5.平行线的性质：过直线外一点有且只有一条直线与这条直线平行41 2 3 5 876ＤＣＢEＡF例1:如图所示：⑴图中∠1与∠2是哪两条直线被哪一条直线所截形成的？⑵图中∠1与哪个角是同位角？它们是哪两条直线被哪一条直线所截形成的？ ⑶∠3与∠C 是什么位置关系的角？它们是哪两条直线被哪一条直线所截形成的？分析：⑴∠1与∠2是直线AB 、DE 被直线EF 所截形成的；⑵∠1与∠B 是同位角，它们是直线EF 、BC 被直线AB 所截形成的； ⑶∠3与∠C 是同旁内角，它们是直线AC 、DE 被直线BC 所截形成的.例2: 如图，指出下列各组角是哪两条直线被哪一条直线所截而得到的，并说出它们的名称：分析：（1）∠1和∠2：是AB 、EF 被直线CD 所截而得到的，一组同位角（2）∠1和∠3：是AB 、CD 被直线CD 所截而得到的，一对内错角（3）∠1和∠6：是AB 、CD 被直线CD 所截而得到的，一对同旁内角（4）∠2和∠6：是EF 、CD 被直线AB 所截而得到的，一对同位角 （5）∠2和∠4：是EF 、AB 被直线CD 所截而得到的，一对同旁内角 （6）∠3和∠5：是EF 、CD 被直线AB 所截而得到的，一对内错角 （7）∠3和∠4：是AB 、CD 被直线EF 所截而得到的，一对同旁内角 例3:如图，根据下列条件，可推得哪两条直线平行？并说明理由. ⑴∠CBD ＝∠ADB ； ⑵∠BCD ＋∠ADC ＝180°； ⑶∠ACD ＝∠BAC ；3CFEBAD1 423 65ABCDO分析： ⑴由∠CBD ＝∠ADB ，可推得AD ∥BC ；根据内错角相等，两直线平行. ⑵由∠BCD ＋∠ADC ＝180°，可推得AD ∥BC ；根据同旁内角互补，两直线平行. ⑶由∠ACD ＝∠BAC 可推得AB ∥DC ；根据内错角相等，两直线平行.例4: 如图，平面内有六条两两不平行的直线，试证：在所有的交角中，至少有一个角小于31°.分析：如图⑵，我们可以将所有的直线移动后，使它们相交于同一点，此时的图形为图⑵.证明：假设图⑵中的12个角中的每一个角都不小于31° 则12×31°＝372°＞360° 这与一周角等于360°矛盾所以这12个角中至少有一个角小于31°课堂练习01．如图，∠EAC ＝∠ADB ＝90°.下列说法正确的是（ ） A ．α的余角只有∠B B ．α的邻补角是∠DAC C ．∠ACF 是α的余角 D ．α与∠ACF 互补02．如图，已知直线AB 、CD 被直线EF 所截，则∠EMB 的同位角为（ ） A ．∠AMF B ．∠BMF C ．∠ENC D ．∠ENDl 1l 2l 3 l 4l 5l 6图⑴l 1l 2 l 3l 4l 5l 6图⑵A E BCF DABC D FEMNα第1题图 第2题图ABDC第4题图03．下列语句中正确的是（ ）A ．在同一平面内，一条直线只有一条垂线B ．过直线上一点的直线只有一条C ．过直线上一点且垂直于这条直线的直线有且只有一条D ．垂线段就是点到直线的距离04．如图，∠BAC ＝90°，AD ⊥BC 于D ，则下列结论中，正确的个数有（ ） ①AB ⊥AC ②AD 与AC 互相垂直 ③点C 到AB 的垂线段是线段AB ④线段AB 的长度是点B 到AC 的距离 ⑤垂线段BA 是点B 到AC 的距离 ⑥AD ＞BD A ．0 B ． 2 C ．4 D ．605．点A 、B 、C 是直线l 上的三点，点P 是直线l 外一点，且PA ＝4cm ，PB ＝5cm ，PC ＝6cm ，则点P 到直线l 的距离是（ ）A ．4cmB ．5cmC ．小于4cmD ．不大于4cm06．将一副直角三角板按图所示的方法旋转（直角顶点重合），则∠AOB ＋∠DOC ＝ .07．如图，矩形ABCD 沿EF 对折，且∠DEF ＝72°，则∠AEG ＝ . 08．在同一平面内，若直线a1∥a2,a2⊥a3,a3∥a4,…则a1 a10.（a1与a10不重合）09．如图所示，直线a 、b 被直线c 所截，现给出下列四个条件：①∠1＝∠5，②∠1＝∠7，③∠2＋∠3＝180°，④∠4＝∠7，其中能判断a ∥b 的条件的序号是 .10．在同一平面内两条直线的位置关系有 .11．如图，已知BE 平分∠ABD ，DE 平分∠CDB ，且∠E ＝∠ABE ＋∠EDC ．试说明AB ∥CD ？12.如图，已知BE 平分∠ABC ，CF 平分∠BCD ， ∠1＝∠2，那么直线AB 与CD 的位置关系如何？ABCDOABCDEFG H abc第6题图第7题图第9题图1 2 3 4 5 6 7 81A C D EB A BC DEF 1 213．如图，推理填空：⑴∵∠A ＝ （已知） ∴AC ∥ED （ ）⑵∵∠2＝ （已知）∴AC ∥ED （ ）⑶∵∠A ＋ ＝180°（已知） ∴AB ∥FD ．14．如图，请你填上一个适当的条件 .使AD ∥BC ．15.在同一平面内有9条直线如何安排才能满足下面的两个条件？⑴任意两条直线都有交点； ⑵总共有29个交点.1 23 AB C DE F第13题图 AB C D E F第14题图GFEDCB A第3节 平行线的性质∙知识点聚焦1. 平行线的性质（1）两条平行线被第三条直线所截，同位角相等.简称为：两直线平行，同位角相等.（2）两条平行线被第三条直线所截，内错角相等.简称为：两直线平行，内错角相等.（3）两条平行线被第三条直线所截，同旁内角互补.简称为：两直线平行，同旁内角互补.2.平行线的判定与性质的区别与联系 （1）直线平行的条件同位角相等；内错角相等；同旁内角互补；两直线平行； （2）平行线的性质两直线平行；同位角相等；内错角相等；同旁内角互补；例1 如图，平行线CD AB ,被直线AE 所截.(1) 从︒=∠1101可以知道2∠是多少度吗？为什么？ (2) 从︒=∠1101可以知道3∠是多少度吗？为什么？ (3) 从︒=∠1101可以知道4∠是多少度吗？为什么？ 分析：（1）︒=∠1102( 两直线平行，内错角相等.)(2)︒=∠1103 ( 两直线平行，同位角相等.) (4)︒=∠704 (两直线平行，同旁内角互补.)例2 如图，已知C A CF AE CD AB ∠︒=∠,39,//,//是多少度？为什么？ 分析：因为CF AE //，所以FGB A ∠=∠因为CD AB //,所以C FGB ∠=∠ 所以︒=∠39C例3 如图，AB ∥CD ，AE 、DF 分别是∠BAD 、∠CDA 的角平分线，AE 与DF 平行吗？•为什么？分析：平行． ∵AB ∥CD ，∴∠BAD=∠CDA （两直线平行，内错角相等）． ∵AE 、DF 分别是∠BAD 、∠CDA 的平分线，∴∠EAD=12∠BAD ，∠FDA=12∠CDA ．∴∠EAD=∠FDA ．∴AE ∥DF （内错角相等，两直线平行）．例4 如图，已知∠AMB=∠EBF ，∠BCN=∠BDE ，求证：∠CAF=∠AFD ．分析：∵∠AMB=∠DMN ，又∠ENF=∠AMB ，∴∠DMN=∠ENF ， ∴BD ∥CE ．∴∠BDE+∠DEC=180°．又∠BDE=∠BCN ，∴∠BCN+∠CED=180°， ∴BC ∥DE ，∴∠CAF=∠AFD ．例5 如图，一条公路修到湖边时，需拐弯绕湖而过，如果第一次拐的角A 是120°，第二次拐的角B 是150°，第三次拐的角是∠C ，这时的道路恰好和第一次拐弯之前的道路平行，问∠C 是多少度？说明你的理由.分析：∠C=150°．理由：如答图，过点B 作BE ∥AD ，则∠ABE=∠A=120°（两直线平行，内错角相等）．∴∠CBE=∠ABC-∠ABE=150°-120°=30°． ∵BE ∥AD ，CF ∥AD ，∴BE ∥CF （平行于同一条直线的两直线平行）． ∴∠C+∠CBE=180°（两直线平行，同旁内角互补）． ∴∠C=180°-∠CBE=180°-30°=150°．西B 30°A北东南例6 （1）如图，若AB ∥DE ，∠B=135°，∠D=145°，你能求出∠C 的度数吗？（2）在AB ∥DE 的条件下，你能得出∠B 、∠C 、∠D 之间的数量关系吗？并说明理由．分析：（1）如答图5-3-2，过点C 作CF ∥AB ，则∠1=180°-∠B=180°-135°=45°（两直线平行，同旁内角互补）．∵CF ∥AB ，DE ∥AB ，∴CF ∥DE （平行于同一条直线的两直线平行）．∴∠2=∠180°-∠D=180°-145°=35°（两直线平行，同旁内角互补）． ∴∠BCD=∠1+∠2=45°+35°=80°． （2）∠B+∠C+∠D=360°．理由：如答图5-3-2过点C 作CF ∥AB ，得∠B+∠1=180°（两直线平行，•同旁内角互补）．∵CF ∥AB ，DE ∥AB ，∴CF ∥DE （平行于同一条直线的两直线平行）． ∴∠D+∠2=180°（两直线平行，同旁内角互补）． ∴∠B+∠1+∠2+∠D=360°． 即∠B+∠BCD+∠D=360°．点拨：辅助线CF 是联系AB 与DE 的纽带．课堂练习01．如图，由A 测B 得方向是（ ） A ．南偏东30° B ．南偏东60°C ．北偏西30°D ．北偏西60°02．命题：①对顶角相等；②相等的角是对顶角；③垂直于同一条直线的两直线平行；④平行于同一条直线的两直线垂直.其中的真命题的有（ ） A ．1个B ．2个C ．3个D ．4个03．一个学员在广场上练习驾驶汽车，两次拐弯后，行驶的方向与原来的方向相同，两次拐弯的角度可能是（）A．第一次向左拐30°，第二次向右拐30°B．第一次向右拐50°，第二次向左拐130°C．第一次向左拐50°，第二次向右拐130°D．第一次向左拐60°，第二次向左拐120°04．下列命题中，正确的是（）A．对顶角相等 B.同位角相等 C．内错角相等D．同旁内角互补05．学习了平行线后，小敏想出过直线外一点画这条直线的平行线的新方法，是通过折一张半透明的纸得到的[如图⑴—⑷]从图中可知，小敏画平行线的依据有（）①两直线平行，同位角相等；②两直线平行，内错角相等；③同位角相等，两直线平行；④内错角相等，两直线平行.A．①② B．②③C．③④D．①④06．在A、B两座工厂之间要修建一条笔直的公路，从A地测得B地的走向是南偏东52°.现A、B两地要同时开工，若干天后，公路准确对接，则B地所修公路的走向应该是（）A．北偏东52° B．南偏东52° C．西偏北52°D．北偏西38°07．下列几种运动中属于平移的有（）①水平运输带上的砖的运动；②笔直的高诉公路上行驶的汽车的运动（忽略车轮的转动）；③升降机上下做机械运动；④足球场上足球的运动.A．1种 B．2种C．3种D．4种08．如图，网格中的房子图案正好处于网格右下角的位置.平移这个图案，使它正好位于左上角的位置（不能出格）09．观察图，哪个图是由图⑴平移而得到的（）10．如图，AD∥BC，AB∥CD，AE⊥BC，现将△ABE进行平移. 平移方向为射线AD 的方向. 平移距离为线段BC的长，则平移得到的三角形是图中（）图的阴影部分.11．判断下列命题是真命题还是假命题，如果是假命题，举出一个反例.⑴对顶角是相等的角；⑵相等的角是对顶角；⑶两个锐角的和是钝角；⑷同旁内角互补，两直线平行.150°120°DBCE湖4321ABEFC D4P231A BEFC D12．如图，在湖边修一条公路.如果第一个拐弯处∠A＝120°，第二个拐弯处∠B ＝150°，第三个拐弯处∠C，这时道路CE恰好和道路AD平行，问∠C是多少度？并说明理由.13．如图，一条河流两岸是平行的，当小船行驶到河中E点时，与两岸码头B、D成64°角. 当小船行驶到河中F点时，看B点和D点的视线FB、FD恰好有∠1＝∠2，∠3＝∠4的关系. 你能说出此时点F与码头B、D所形成的角∠BFD的度数吗？14．如图，AB∥CD，∠1＝∠2，试说明∠E和∠F的关系.第4节尺规作图知识点聚焦1.“尺规作图”的含义（1）在几何中，我们把只限定用直尺（无刻度）和圆规来画图的方法，称为尺规作图．其中直尺只能用来作直线、线段、射线或延长线段；圆规用来作圆和圆弧．尺规作图在操作过程中不允许度量．（2）基本作图：（1）用尺规作一条线段等于已知线段；（2）用尺规作一个角等于已知角. 利用这两个基本作图，可以作两条线段或两个角的和或差.2.熟练掌握尺规作图题的规范语言（1）用直尺作图的几何语言：①过点×、点×作直线××；或作直线××；或作射线××；②连结两点××；或连结××；③延长××到点×；或延长（反向延长）××到点×，使××＝××；或延长××交××于点×；2.用圆规作图的几何语言：①在××上截取××＝××；②以点×为圆心，××的长为半径作圆（或弧）；③以点×为圆心，××的长为半径作弧，交××于点×；④分别以点×、点×为圆心，以××、××的长为半径作弧，两弧相交于点×、× .3.了解尺规作图题的一般步骤（1）已知：当作图是文字语言叙述时，要学会根据文字语言用数学语言写出题目中的条件；（2）求作：能根据题目写出要求作出的图形及此图形应满足的条件；（3）作法：能根据作图的过程写出每一步的操作过程.当不要求写作法时，一般要保留作图痕迹.对于较复杂的作图，可先画出草图，使它同所要作的图大致相同，然后借助草图寻找作法.例1. 例2.例3. 典型例题如下图，已知线段a 和b ，求作一条线段AD 使它的长度等于b a -2．解：（1）作射线AM ；（2）在射线AM 上，顺次截取AB =BC =a ；（3）在线段CA 上截取CD =b ，则线段AD 就是所求作的线段．求作一个角等于已知角∠MON ．解：（1）作射线11M O ；（2）以O 为圆心，任意长为半径作弧，交OM 于点A ，交ON 于点B ； （3）以1O 为圆心，OA 的长为半径作弧，交11M O 于点C ； （4）以C 为圆心，以AB 的长为半径作弧，交前弧于点D ； （5）过点D 作射线D O 1．则∠D CO 1就是所要求作的角．如下图，已知α∠及线段a ，求作等腰三角形，使它的底角为α，底边为a ．分析 先假设等腰三角形已经作好，根据等腰三角形的性质，知两底角∠B =∠C =∠α，底边BC =a ，故可以先作∠B =∠α，或先作底边BC =a ．∙作法 如下图（1）∠MBN =∠α；（2）在射线BM 上截取BC =a ；（3）以C 为顶点作∠PCB =∠α，射线CP 交BN 于点A ．△ABC 就是所要求作的等腰三角形．说明 画复杂的图形时，如一时找不到作法，一般是先画出一个符合条件的草图，再根据这个草图进行分析，逐步寻找画图步骤．已知∠AOB ，求作∠AOB 的平分线OC ．解（1）以点O 为圆心，任意长为半径作弧，分别交OA 、OB 于D 、E 两点；（2）分别以D 、E 为圆心，以大于21DE 的长为半径作弧，两弧交于C 点；（3）作射线OC ，则OC 为∠AOB 的平分线．如下图，在一次军事演习中，红方侦察员发现蓝方指挥部在A 区内，到铁路与公路的距离相等，且离铁路与公路交叉处B 点700米，如果你是红方的指挥员，请你在图示的作战图上标出蓝方指挥部的位置．分析 依据角平分线的性质可以知道，蓝方指挥部必在A 区内两条路所夹角的平分线上，然后由蓝方指挥部距B 点的距离，依据比例尺，计算出图上的距离为3.5cm ，就可以确定出蓝方指挥部的位置．解 如下图，图中C 点就是蓝方指挥部的位置．例4. 例5.课堂练习1.如图，已知∠A 、∠B ，求作一个角，使它等于B A ∠-∠.2.如图作△ABC ，使得BC=a 、AC=b 、AB=c3.如图，画一个等腰△ABC ，使得底边BC=a ，它的高AD=h4.如图，已知∠AOB 及M 、N 两点，求作：点P ，使点P 到∠AOB 的两边距离相等，且到M 、N 的两点也距离相等。
