HastelloyC-276哈氏合金热处理工艺

哈氏C-276合金资料固溶热处理技能C276哈氏合金C-276哈氏合金归于镍-钼-铬-铁-钨系镍基合金，是现代金属资料中耐蚀好的一种。

主要耐湿氯、氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有好的耐蚀功能。

因而，近三十年以来、在严苛的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、等工业范畴有着适当广的运用。

中文名 C276哈氏合金外文名C276 密度8.90g/cm3 比热425J/kg/k 弹性模量205Gpa(21℃）合金运用规范牌号合金板材棒材焊条焊丝无缝管焊接收管件锻件Hastelloy B-3 （N10675 ） [1]SB333SB335ENiMo-10ERNiMo-10SB622SB619/B619SB366SB564 B333B335B622SB626/B626B366B564Hastelloy C-276 (N10276)SB575 B575SB574 B574ENiCrMo-4ERNiCrMo-4SB622 B622SB619/B619SB366SB564SB626/B626B366B564 Hastelloy C-22 (N06022)SB575 B575SB574 B574ENiCrMo-10ERNiCrMo-10SB622 B622SB619/B619SB366SB564SB626/B626B366B564 Hastelloy C-2000 (N06200)SB575 B575SB574 B574ENiCrMo-17ERNiCrMo-17SB622 B622SB619/B619SB366SB564SB626/B626B366B564 Hastelloy D-205Hastelloy G-30 (N06030)SB582 B582SB581 B581ENiCrMo-11ERNiCrMo-11SB622 B622SB619/B619SB366SB564SB626/B626B366B564Hastelloy G-35 (N06035)B575B574B622B619B366B462 B626ULTIMET (R31233)B818B815Hastelloy B (N10001)SB333SB335ENiMo-10 B333B335Hastelloy X (N06002)SB435SB572ENiCrMo-2ERNiCrMo-2SB622 B622SB619/B619B366AMS 575 B435B572AMS5536AMS 5754Haynes 25 (R30605)AMS 5537AMS5759AMS5797AMS5796B619/B626AMS5759Haynes HR-120 (N08120)AMS5619SB408SB407SB514/B514SB366SB564 SB409B408B407SB515/B515B366B564 B409Haynes HR-160 (N12160)SB435SB572SB622SB619/B619SB366SB564B435B572B622SB626/B626B366B564 Haynes 188 （R30188 ）AMS5608AMS5772AMS5801AMS5772 Haynes 214 (N07041)Haynes 230 (N06230)SB435SB572SB622/B622SB619/B619SB366SB564 B435B572SB626/B626B366B564 AMS5878AMS5891AMS 589Haynes 230-W (N06231)ERNiCrWMo-1AMS5839Haynes 242 (N10242)SB434SB573SB622SB619/B619B366SB564 B434B573B626B564Haynes 556 (R30556)SB435SB572ER3556SB622/B622SB619/B619SB366AMS5877 B435B572AMS5831SB626/B626B366AMS5874AMS5877Haynes 625 (N06625)SB443SB446ERNiCrMo-3AMS5581AMS5881SB366AMS5666 B443B446AMS5837SB444/B444SB704/B704B366AMS5666AMS5599SB705/B705Haynes 718 (N07718)AMS5596AMS5662ERNiCrFeCr-2AMS5589AMS5662 AMS5597AMS5664AMS 5832AMS5590AMS5664 SB637B637焊接及热处理技能哈氏C-276合金的焊接功能和普通奥氏体不锈钢相似，在运用一种焊接办法对C-276焊接之前，必须要采纳办法以使焊缝及热影响区的抗腐蚀功能下降最小，如钨极气体维护焊（GTAW）、金属极气体维护焊（GMAW）、埋弧焊或其他一些能够使焊缝及热影响区抗腐蚀功能下降最小的焊接办法。

哈氏合金介绍及常用材质哈氏合金（Hastelloy）是一种具有优异耐腐蚀性能的高合金材料，主要由镍、铬、钼和其他元素组成。

它是由哈斯特洛伊国际公司研制开发的，因此得名。

哈氏合金广泛应用于化工、石油、制药、环保、航空航天等领域，在恶劣的工作环境中具有出色的耐腐蚀性能和机械性能。

常用的哈氏合金材质包括以下几种：1. Hastelloy C-276：Hastelloy C-276是一种镍基合金，含有铬、钼和钨等元素。

它具有优异的耐腐蚀性能，在强腐蚀性介质中表现出色，如硫酸、盐酸、氯化物溶液等。

它还具有良好的抗应力腐蚀开裂和高温强度，适用于高温高压的工作环境。

2. Hastelloy B-2：Hastelloy B-2是一种镍基合金，主要由镍和铬组成，其中还含有钼、铁和铜等元素。

它具有良好的耐硫酸、盐酸和磷酸的腐蚀性能，在酸性介质中具有出色的耐腐蚀性。

此外，它还具有优异的抗应力腐蚀开裂性能，适用于高温高压的工作环境。

3. Hastelloy C-22：Hastelloy C-22是一种镍基合金，含有铬、钼和钨等元素。

它具有优异的耐腐蚀性能，在多种酸性介质中具有出色的耐蚀性，尤其适用于含有氯离子的腐蚀介质。

它还具有良好的抗应力腐蚀开裂和高温强度。

4. Hastelloy X：Hastelloy X是一种镍基合金，含有铬、钼、铝和钨等元素。

它具有优异的耐高温腐蚀性能，能够在高温下保持较好的力学性能。

它可以在1000°C以上的高温环境中工作，适用于航空航天等领域的高温应用。

5. Hastelloy C-276：Hastelloy C-276是一种镍基合金，具有优异的耐腐蚀性能和机械性能。

它广泛应用于化工、石油、制药等领域，在强酸、强碱和氧化性介质中具有出色的耐蚀性。

除了以上常用的哈氏合金材质，还有其他一些特殊的哈氏合金，如Hastelloy G-30、Hastelloy N、Hastelloy W等，它们针对不同的工作环境和要求，具有特殊的耐腐蚀性和高温强度。

n10276热处理工艺N10276 是一种镍基合金，也被称为INCONEL C-276。

它具有出色的耐腐蚀性和高温性能，常用于化工、石油和核工业等领域。

以下是关于N10276 合金的热处理工艺的详细介绍。

热加工：N10276 合金可以在870 至1230°C（1600 至2250°F）的温度范围内进行热加工。

在进行繁重的加工操作时，温度应高于1090°C（2000°F）。

热加工过程中，应注意控制加热和冷却速度，以避免产生应力和变形。

退火：为了消除应力并改善材料的组织结构，N10276 合金可以进行退火处理。

退火通常在1150 至1175°C（2100 至2150°F）的温度范围内进行，然后通过水淬快速冷却。

这样可以使合金恢复到软化状态，并提高其延展性和可加工性。

固溶处理：固溶处理是将合金加热到高温并保持一段时间，以使合金中的溶质元素充分溶解到基体中。

对于N10276 合金，固溶处理的温度通常在1100 至1150°C（2012 至2102°F）范围内进行。

固溶处理可以提高合金的强度和耐腐蚀性。

时效处理：时效处理是在固溶处理后对合金进行的一种热处理方式。

通过在特定温度下保持一段时间，可以使合金中的溶质元素析出并形成细小的析出相。

这有助于提高合金的强度和硬度。

对于N10276 合金，时效处理的温度和时间可以根据具体要求进行调整。

需要注意的是，具体的热加工和热处理工艺可能因材料的形状、尺寸和用途而有所不同。

在进行这些工艺之前，最好参考相关的材料数据表和技术规格，以确保获得最佳的性能和结果。

总的来说，N10276 合金的热处理工艺包括热加工、退火、固溶处理和时效处理等步骤。

这些工艺的目的是优化合金的组织结构和性能，以满足不同应用的要求。

在实际应用中，应根据具体情况选择合适的热处理工艺，并严格控制工艺参数，以确保合金的质量和可靠性。

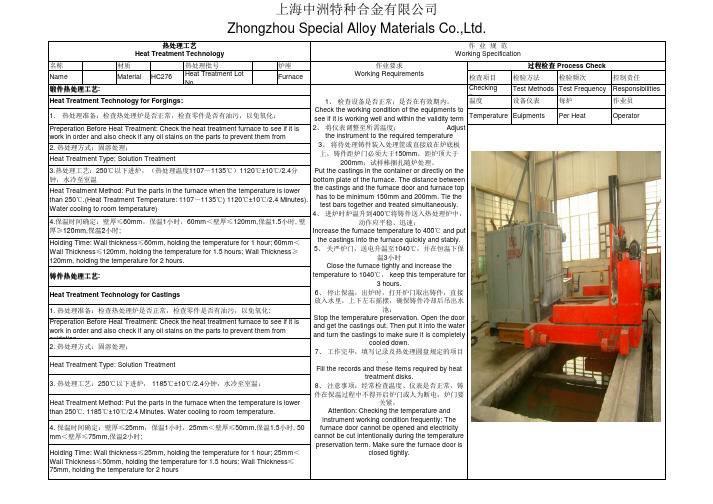

名称材质热处理批号炉座NameMaterialHC276Heat Treatment Lot No.Furnace检查项目检验方法检验频次控制责任Checking Items Test Methods Test Frequency Responsibilities温度设备仪表每炉作业员Temperature EuipmentsPer HeatOperator1、 检查设备是否正常；是否在有效期内。

Check the working condition of the equipments tosee if it is working well and within the validity term 2、 将仪表调整至所需温度； Adjust the instrument to the required temperature 3、 将待处理铸件装入处理筐或直接放在炉底板上，铸件距炉门必须大于150mm ，距炉顶大于200mm ；试样棒捆扎随炉处理。

Put the castings in the container or directly on the bottom plate of the furnace. The distance betweenthe castings and the furnace door and furnace top has to be minimum 150mm and 200mm. Tie thetest bars together and treated simultaneously.4、 进炉时炉温升到400℃将铸件送入热处理炉中，动作应平稳、迅速； and putHeat Treatment Method: Put the parts in the furnace when the temperature is lowerthan 250℃.(Heat Treatment Temperature: 1107～1135℃) 1120℃±10℃/2.4 Minutes).Water cooling to room temperature)4.保温时间确定：壁厚≤60mm ，保温1小时，60mm ＜壁厚≤120mm,保温1.5小时, 壁上海中洲特种合金有限公司锻件热处理工艺:Heat Treatment Technology for Forgings:1． 热处理准备：检查热处理炉是否正常，检查零件是否有油污，以免氧化；Preperation Before Heat Treatment: Check the heat treatment furnace to see if it iswork in order and also check if any oil stains on the parts to prevent them fromoxidation.2. 热处理方式：固溶处理；Heat Treatment Type: Solution Treatment3.热处理工艺：250℃以下进炉，（热处理温度1107～1135℃）1120℃±10℃/2.4分钟，水冷至室温热处理工艺Heat Treatment Technology过程检查 Process Check作业要求Working Requirements作 业 规 范Working SpecificationZhongzhou Special Alloy Materials Co.,Ltd.Increase the furnace temperature to 400℃the castings into the furnace quickly and stably.5、 关严炉门，送电升温至1040℃，并在恒温下保温3小时Close the furnace tightly and increase thetemperature to 1040℃， keep this temperature for 3 hours.6、 停止保温，出炉时，打开炉门取出铸件，直接放入水里，上下左右摇摆，确保铸件冷却后吊出水池；Stop the temperature preservation. Open the doorand get the castings out. Then put it into the waterand turn the castings to make sure it is completelycooled down.7、 工作完毕，填写记录及热处理圆盘规定的项目。

哈氏合金（C-276、C-22）哈氏合金（C-276、C-22）产品简介»产品名称：哈氏合金C-276、C-22产品产地：中国、日本、美国、德国主要成分：59Ni-15Cr-16Mo-4W-5Fe产品描述：C-276合金是一种含钨的镍-铬-钼合金，含有极低的硅和碳。

通常被认为是万能的抗腐蚀合金。

该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。

②有出色的耐点蚀、缝隙腐蚀和应力开裂腐蚀性能。

C-276合金适用于各种含有氧化和还原性介质的化学工业。

较高的钼、铬含量使合金能够耐氯离子腐蚀，钨元素进一步提高了耐蚀性。

同时，C-276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。

此合金因减少了碳，硅，所以可以控制热影响部分的碳化物的流出，从而更好地提高其耐腐蚀性能。

正是因为有此特性，所以广泛用于化学设备等苛刻环境下的材料使用。

应用领域：热交换器、波纹管补偿器、化工设备、烟气脱硫脱销、造纸工业、酸性环境下的设备和元件、乙酸和酸性产品的反应器、PGD系统中的洗涤塔、硫酸冷凝器等。

库存说明：日本、德国产：0.5×510／920／925×C0.6×510（610／810／920）×C美国产0.5×1000（1219）×C0.6×1000（1219）×C 2.0×1000×C4.75×2000×60006×2000×60008×2000×600010×2000×6000其他哈氏合金材料库存，欢迎来电咨询。

供货样式：公司备有现货库存，可定尺交货，量大可期货交易，品质确保，交货及时。

公司并可按图纸加工制造各种法兰、管件、紧固件、精密零件﹑器具等。

哈氏合金c276标准哈氏合金C276是一种镍基耐蚀合金，由于其出色的耐腐蚀性能而被广泛应用于各种工业领域。

以下为针对哈氏合金C276的标准参考内容：1. 化学成分：哈氏合金C276的化学成分应符合 ASTM B574 标准规定的要求。

根据该标准，合金应含有约57%的镍、16%的钼、16%的铬以及4.5%到7% 的钨。

另外，含2.5%的铁、2%的钼和0.35%的锰也是允许的。

2. 机械性能：合金C276的机械性能应符合 ASTM B564 和 ASME SB-564 标准的要求。

机械性能包括抗拉强度、屈服强度、延伸率和冲击韧性等。

通常，合金C276的抗拉强度应不低于690 MPa，屈服强度应不低于283 MPa，延伸率应不低于40%。

3. 热处理：哈氏合金C276可以通过热处理来提高其性能。

根据 ASTMB575 标准，合金C276的热处理应在指定的温度范围内进行，以保证合金的机械性能和耐蚀性能。

一般而言，合金C276应在 760℃到 870℃的温度范围内进行固溶处理，并在空气中冷却至室温。

4. 耐蚀性能：哈氏合金C276以其出色的耐蚀性能而闻名。

根据 ASTM G28 标准，合金C276的耐蚀性应符合规定的要求。

这包括其在不同浓度和温度下对酸性和碱性介质的耐蚀性能。

合金C276还应具有良好的耐腐蚀疲劳性能和应力腐蚀开裂性能。

5. 产品制造：制造哈氏合金C276产品应符合 ASTM B462 标准的要求。

该标准规定了合金产品的制造工艺、化学成分和机械性能测试等方面的要求。

制造过程应包括熔炼、均热处理、机械加工和相关的非破坏性和破坏性测试。

6. 产品应用：哈氏合金C276广泛用于化工、海洋和能源等领域，其应用应符合相应的标准和规范。

例如，对于化学腐蚀环境中的管道和容器，可以参考 ASTM F1545 标准；对于高温和高压设备，可以参考 ASME Boiler and Pressure Vessel Code 标准等。

276合金材料标准276合金是一种常用的特殊合金材料。

它具有优异的耐腐蚀性、高强度和热稳定性等优点，被广泛应用于航空航天、化工、海洋工程等领域。

本文将对276合金的组成、制备工艺、性能特点以及应用进行详细介绍。

一、276合金的组成276合金，又称Inconel 276，是一种镍基合金。

其主要成分为镍、铬和钼等元素。

具体的化学成分如下：- 镍（Ni）：55-59%- 铬（Cr）：20-23%- 钼（Mo）：14.5-16.5%- 铜（Cu）：0.5-1.0%- 钛（Ti）：1.5-2.0%- 铝（Al）：1.0-2.0%此外，276合金中还含有少量的铁、硅和锰等元素。

这些元素的加入可以提高合金的强度和耐腐蚀性能。

二、276合金的制备工艺276合金的制备主要采用熔炼和热处理工艺。

1. 熔炼：将各种成分的粉末或块状合金材料按一定比例加入熔炼炉中，并通过高温（约1500℃）熔融。

熔炼过程中需要保持合金处于惰性气氛（如氮气或氩气）中，以防止合金与氧气发生反应导致氧化。

2. 铸造：将熔融的合金倒入预先设计好的模具中，经过冷却和凝固后，得到所需形状的276合金铸件。

3. 热处理：铸件经过铸造后，需要进行热处理，以获得更好的机械性能和耐腐蚀性能。

热处理过程包括固溶处理和时效处理。

固溶处理的温度一般为1090-1150℃，时间约1-4小时；时效处理的温度一般为650-760℃，时间约4-16小时。

三、276合金的性能特点1. 耐腐蚀性：276合金在各种腐蚀介质中都表现出极强的耐腐蚀性能。

它能够抵抗酸性氯离子介质（如盐酸、硫酸等）和碱性介质（如氢氧化钠、氨水等）的侵蚀。

因此，276合金常用于化工、海洋工程等领域。

2. 高温强度：276合金在高温环境下仍然保持较高的强度。

它能够在1000℃以下的高温条件下保持良好的耐久性，因此被广泛应用于航空发动机部件。

3. 抗氧化性：276合金具有良好的抗氧化性能，能够在高温下防止氧气的侵蚀。

哈氏合金表面处理范文模板及概述说明1. 引言1.1 概述哈氏合金作为一种重要的功能材料，其表面处理方法对于提高材料性能和延长材料寿命具有至关重要的作用。

因此，研究和探索适合哈氏合金的表面处理方法，具有重要的理论意义和实际应用价值。

本文将对目前常用的哈氏合金表面处理方法进行系统分析和总结，并展望了未来该领域的发展趋势。

1.2 文章结构本文共分为五个部分，每个部分都涵盖了特定主题的讨论。

下面将简要介绍每个部分的内容。

第二部分将介绍哈氏合金的特性及相关应用背景，并探讨表面处理在材料性能改善中的重要性和作用。

第三部分将详细介绍热处理这一常用的哈氏合金表面处理方法，包括热处理原理、热膨胀与收缩控制技术以及熔盐浸渍法的应用与优势。

第四部分将深入讨论化学处理这一常见但又十分关键的表面处理方法，包括化学溶液配方与操作参数设置、酸洗、碱洗和电解抛光方法介绍，以及氮化、硬质膜和阳极氧化等高级表面处理技术发展趋势。

最后一部分将对哈氏合金表面处理方法进行总结，包括对各种表面处理方法的比较与评价。

同时，本文还将探讨下一步研究的方向与未来该领域的发展趋势。

1.3 目的本文旨在系统介绍和分析哈氏合金表面处理方法，为读者提供全面的了解和知识，从而促进材料科学领域的研究和应用。

通过深入研究不同的表面处理方法及其优缺点，可为实际工程应用提供依据，并为今后相关研究提供指导和启示。

此外，本文还希望能够激发更多人对哈氏合金表面处理领域的关注与探索，并为其未来发展提供新思路和方向。

2. 哈氏合金表面处理方法2.1 哈氏合金的特性及应用背景哈氏合金是一种具有良好机械性能和化学稳定性的高强度钢材，常用于制造工程结构中要求高强度和耐腐蚀性能的零部件。

由于哈氏合金在使用过程中会存在表面氧化、腐蚀和磨损等问题，因此需要进行表面处理来提高其耐用性和延长使用寿命。

2.2 表面处理的重要性和作用哈氏合金的表面处理对于提高材料的耐腐蚀性、硬度、抗磨损性以及改善材料的外观质量具有重要作用。

哈氏合金c276焊接工艺哈氏合金C276是一种高性能耐腐蚀合金，广泛应用于化工、石化、海洋工程等领域。

其具有优异的抗腐蚀性能和机械性能，但焊接工艺的掌握对其应用效果至关重要。

本文将介绍哈氏合金C276的焊接工艺，包括焊接材料的选择、焊接方法、焊接参数的确定等方面。

一、焊接材料的选择焊接材料的选择是影响焊接质量的重要因素之一。

哈氏合金C276的焊接材料通常选择相同材质的焊丝或焊条进行焊接。

这样可以保证焊缝与基材的化学成分一致，避免出现不均匀的腐蚀和氢脆等问题。

同时，焊接材料的质量也非常重要，应选择质量稳定、品质可靠的产品。

二、焊接方法哈氏合金C276的焊接方法主要有手工电弧焊、氩弧焊和气体保护焊等。

其中，手工电弧焊是最常用的方法，适用于一些小型的焊接工作。

氩弧焊和气体保护焊则适用于大型工件的焊接。

这两种方法都能够保证焊缝的质量，同时还能够提高焊接效率。

三、焊接参数的确定焊接参数的确定是确保焊接质量的关键。

哈氏合金C276的焊接参数包括焊接电流、焊接电压、焊接速度、预热温度、后热温度等。

这些参数应根据具体的焊接工件和焊接方法进行调整。

一般来说，焊接电流应适当增加，焊接速度应适当加快，可以提高焊接效率，同时也能够保证焊缝质量。

四、焊接后处理焊接后处理是确保焊接质量的重要环节。

哈氏合金C276的焊接后处理主要包括热处理和机械加工。

热处理可以提高焊接后的硬度和强度，同时还能够消除残余应力。

机械加工可以去除焊接后的毛刺和氧化皮，使焊缝表面更加光滑，提高其耐腐蚀性能。

总之，哈氏合金C276的焊接工艺需要掌握一定的专业知识和技能。

在选择焊接材料、确定焊接方法和参数以及进行焊接后处理时，应根据具体情况进行调整，确保焊接质量和效率的兼顾。
