上课用的框架柱钢筋下料长度计算

钢筋下料长度如何计算？三个公式一次看懂本文图文解析了钢筋下料长度计算的三个公式，分别对应：①直钢筋、②弯起钢筋、③箍筋，轻松看懂之后，对现场工作很有帮助！在钢筋混凝土结构工程中，有许多形状各异、功能不同的钢筋，比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等，这些钢筋共同组成了结构构件的钢筋骨架，共同发挥各自的作用。

但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。

都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。

因此，就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子，也就是配筋图要求的样子。

这时候就必然出现钢筋的弯曲、搭接、焊接、切断。

而这种成型钢筋，到底需要多少进场钢筋才能加工出来，也就是确定成型钢筋在直线状态下需要多少长度，这样才能对进场钢筋进行准确切割。

这是一个很复杂的工作。

这个工作就叫做钢筋下料。

而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。

作为一种具有良好变形性能的建筑材料，钢筋弯曲的特点是在弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变（如下图所示），所以我们只要把握住中心线尺寸，就可以得到钢筋的下料长度。

搞清了这个问题，就可以准确的进行下料长度计算了。

钢筋下料长度计算主要有三个公式，分别对应直钢筋、弯起钢筋和箍筋，下面我们一一介绍一下：一直钢筋直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度上述公式中，构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101图集得到准确的数据，而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变”按照16G101图集的规定进行计算。

首先确定弯弧内直径D和弯钩平直段长度（钢筋直径为d）。

对于光圆钢筋，末端为混凝土保护层，内径D一般取2.5d，弯钩平直段取3d，如下图所示（180度半圆弯钩）：这样就可以计算出其弯钩增加长度为6.25d。

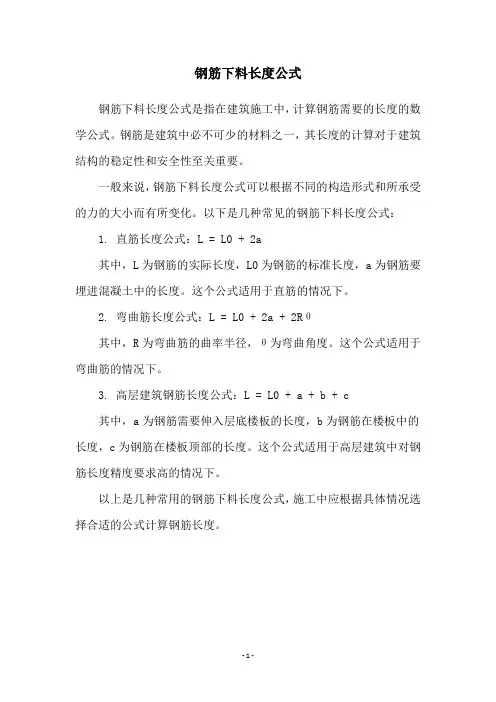

钢筋下料长度公式
钢筋下料长度公式是指在建筑施工中，计算钢筋需要的长度的数学公式。

钢筋是建筑中必不可少的材料之一，其长度的计算对于建筑结构的稳定性和安全性至关重要。

一般来说，钢筋下料长度公式可以根据不同的构造形式和所承受的力的大小而有所变化。

以下是几种常见的钢筋下料长度公式：
1. 直筋长度公式：L = L0 + 2a
其中，L为钢筋的实际长度，L0为钢筋的标准长度，a为钢筋要埋进混凝土中的长度。

这个公式适用于直筋的情况下。

2. 弯曲筋长度公式：L = L0 + 2a + 2Rθ
其中，R为弯曲筋的曲率半径，θ为弯曲角度。

这个公式适用于弯曲筋的情况下。

3. 高层建筑钢筋长度公式：L = L0 + a + b + c
其中，a为钢筋需要伸入层底楼板的长度，b为钢筋在楼板中的长度，c为钢筋在楼板顶部的长度。

这个公式适用于高层建筑中对钢筋长度精度要求高的情况下。

以上是几种常用的钢筋下料长度公式，施工中应根据具体情况选择合适的公式计算钢筋长度。

- 1 -。

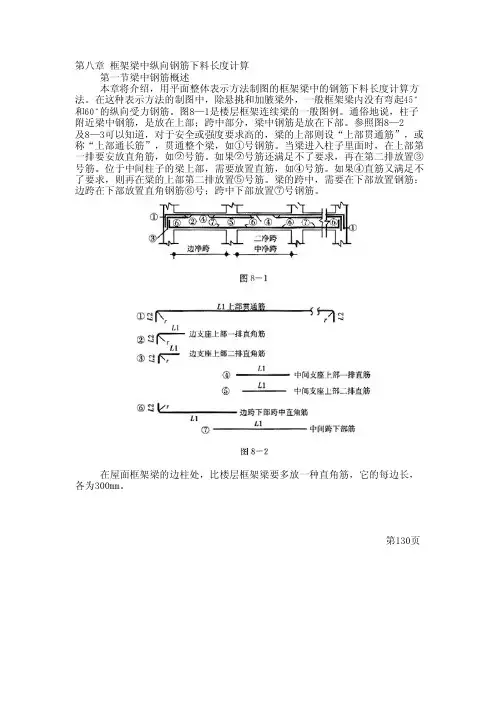

框架柱钢筋计算框架柱钢筋计算一、“平法"柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。

二、基础插筋的计算(图2) （图3）（图4）(图5）弯钩长度a的取值表：柱墙插筋锚固竖直长度与弯钩长度对照表竖直长度弯钩长度a≥0。

5laE（≥0。

5la）12d且≥150≥0.6laE(≥0.6la)10d且≥150≥0。

7laE(≥0。

7la) 8d且≥150≥0.8laE(≥0。

8la) 6d且≥150三、柱根的判断（03G101－1P41、GB50010—2002 P178)底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面;柱根加密区长度应取不小于该层柱净高的1/3;有刚性地面时，除柱端箍筋加密区外，尚应在刚性地面上、下各500mm的高度范围内加密箍筋。

（图6）(图6）注：1、柱根：有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置,无地下室无基础梁时指的是基础顶面，无地下室有基础梁时指的是基础梁顶面;2、底层柱：有地下室时的底层柱指的是相邻基础层和首层，无地下室无基础梁时指的是从基础顶面至首层顶板，无地下室有基础梁时指的是基础梁顶面至首层顶板；3、底层柱净高：有地下室时的底层柱净高指的是：基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度，无地下室无基础梁时的底层柱净高指的是：从基础顶面至首层顶板梁下皮的高度，无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度。

四、地下室纵筋计算钢筋部位及其名称计算公式说明附图地下室柱纵筋长度长度＝地下室层高－本层净高Hn/3+首层楼层净高Hn/3+与首层纵筋搭接llE（如采用焊接时，搭接长度为0）03G101－1P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7五、首层纵筋计算钢筋部位及其名称计算公式说明附图首层柱纵筋长度长度＝首层层高—首层净高Hn/3+max｛二层楼层净高Hn/6，500，柱截面长边尺寸（圆柱直径)｝+与二层纵筋搭接llE(如采用焊接时，搭接长度为0)03G101－1P36注：当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接图7（图7）六、中间层纵筋计算钢筋部位及其名计算公式说明附图称中间层柱纵筋长度长度＝二层层高- max{二层Hn/6，500,柱截面长边尺寸（圆柱直径）｝+ max{三层楼层净高Hn/6，500，柱截面长边尺寸(圆柱直径)｝+与三层纵筋搭接llE(如采用焊接时,搭接长度为0）03G101－1P36注：1、当纵筋采用绑扎连接且某个楼层连接区的高度小于纵筋分两批搭接所需要的高度时,应改用机械连接或焊接；2、变截面柱钢筋连续通过。

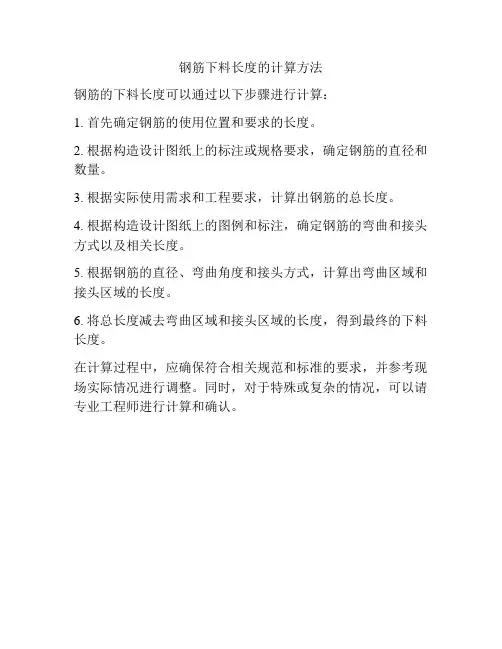

钢筋下料长度的计算方法
钢筋的下料长度可以通过以下步骤进行计算：
1. 首先确定钢筋的使用位置和要求的长度。

2. 根据构造设计图纸上的标注或规格要求，确定钢筋的直径和数量。

3. 根据实际使用需求和工程要求，计算出钢筋的总长度。

4. 根据构造设计图纸上的图例和标注，确定钢筋的弯曲和接头方式以及相关长度。

5. 根据钢筋的直径、弯曲角度和接头方式，计算出弯曲区域和接头区域的长度。

6. 将总长度减去弯曲区域和接头区域的长度，得到最终的下料长度。

在计算过程中，应确保符合相关规范和标准的要求，并参考现场实际情况进行调整。

同时，对于特殊或复杂的情况，可以请专业工程师进行计算和确认。

钢筋的下料长度的计算1.定义钢筋配料是根据结构配筋图，先绘出各种形状和规格的单根钢筋并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。

2.钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度=构件长度－保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度－弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度[1]。

下料长度：是按钢筋弯曲后的中心线长度来计算的，因为弯曲后该长度不会发生变化。

外包标注：简图尺寸或设计图中注明的尺寸不包括端头弯钩长度，它是根据构件尺寸、钢筋形状及保护层的厚度等按外包尺寸进行标注的，他有几种不同的标注方法，具体见下图：弯曲量度差：钢筋弯曲时，其外壁伸长，内壁缩短，而中心线长度并不改变，计算钢筋的下料长度是按中心线的长度计算的。

显然外包尺寸大于中心线长度，它们之间存在一个差值，我们称之为“量度差值”。

弯钩增加长度：当使用不同的外包标注方法时，有可能外包标注的长度没有弯钩按中心线长度增加的大，这样就存在一个实际下料长度和外包标注之间的一个差值，这个差值就是下料时应按外包标注所增加的长度，具体右图。

如上图90度弯钩，当按如下两种外包标注时其弯钩的计算方法不同。

如果外包尺寸只标注L，那么就存在一个弯钩增加长度，即实际下料长度应是钢筋中心线的长度，也就是钢筋垂直弯曲部分长度AB，加上90圆弧长度，再加上底部除圆弧部分的长度S，大于外包标注尺寸L，即AB+R+S与L的差值就是弯钩的增加长度。

如果外包尺寸标注L，L1，则这时的实际下料长度AB+R+S明显小于外包标注长度L1+L，这时L1+L与AB+R+S的差值就为弯曲量度差。

总结：从以上解释可以看出，对于不同的标注，需要使用不同的计算方法，当90弯钩按第二种方法标注时，其下料长度为外包尺寸之和减去弯曲量度差，若按第一种方法标注时，则下料长度为外包之寸加上弯钩增加长度。

项目一框架柱钢筋的翻样与加工《任务二框架柱钢筋的下料长度计算》教学设计课题任务二框架柱钢筋的下料长度计算教学时间8课时教学目标知识与技能1、理解钢筋下料计算的基本原理和方法；2、能够进行钢筋下料长度及钢筋根数计算3、能够填写钢筋配料单；过程与方法1、明确理解钢筋下料计算的基本原理和方法；2、探究柱中纵筋、箍筋计算方法。

情感、态度、价值观1、通过学习下料计算的基本原理和方法，培养理论学习能力；2、通过柱内钢筋下料培养认真、细致的工作态度。

教学重点钢筋下料长度及钢筋根数计算教学难点1钢筋下料计算的基本原理和方法；2钢筋下料长度及钢筋根数计算教学内容及其过程学生活动教师导学一、引入课题1. 框架柱中纵向钢筋下料长度如何确定？2. 框架柱中的箍筋的数量如何确定？二、导学提纲1纵向钢筋下料计算的基本原理和方法（1）一般设计图中注明的钢筋尺寸是其外轮廓尺寸（从外皮到外皮量取），称为尺寸，钢筋加工完毕后，也按检查验收。

钢筋经弯曲后的特点是在弯曲处内皮被压缩，外皮被拉长，而加工前后不变，此中心长度值为在直段钢筋上应截取的长度，即。

下料长度计算的基本原理是（2）直钢筋下料长度＝弯起钢筋下料长度＝箍筋下料长度＝。

2.钢筋的锚固（1）基本锚固长度计算公式（2）受拉钢筋的锚固长度应根据具体锚固条件按下列公式计算，且不应小于200mm。

让同学结合已有的知识，讨论钢筋弯曲加工后尺寸上有何变化？对钢筋下料长度计算有何影响？1、自主学习自学教材、自主完成导学提纲，记录疑点或无法解决的问题，为交流作准备。

2、组内交流在小组长的组织下，有序开展交流与探讨，共同解决存在的问题，并整理交流的结果。

3、小组展示通过学生讨论引入课题。

1、布置前置作业课前精心预设前置作业，（由导学提纲、练一练、探究与感悟组成）组织学生自主学习。

2、巡视导学巡视课堂，了解情况，对问题与疑点积极引导，适时点拨。

对学困生积极鼓励，并适度助学。

3、点评与精讲（3）有抗震要求的混凝土结构构件的纵向受力筋的锚固和连接还应符合下列要求：3.绑扎接头搭接长度（1）纵向受拉钢筋绑扎搭接接头的搭接长度计算公式，且不应小于300mm。

钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

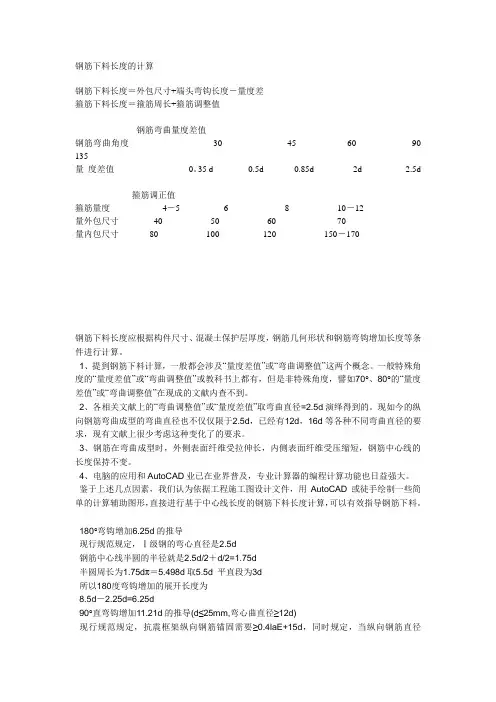

1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。

钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。

弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度 30° 45° 60° 90° 135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。

2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。

半圆弯钩是最常用的一种弯钩。

直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。

斜弯钩只用在直径较小的钢筋中。

图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
