22框架梁钢筋下料长度的计算

钢筋下料长度计算(施工)一般钢筋下料长度计算公式1. 直钢筋下料长度=构件长度-混凝土保护层厚度+弯钩增加长度2. 弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值(弯折量度差值)+弯钩增加长度3. 箍筋下料长度=直段长度+弯钩增加长度-弯曲调整值(弯折量度差值)或=箍筋周长+箍筋长度调整值4. 曲线钢筋下料长度=钢筋长度计算值+弯钩增加长度曲线钢筋:环形钢筋、螺旋钢筋、抛物线钢筋等钢筋的砼保护层厚度（mm）一个Ⅰ（Ⅱ）级钢筋弯钩增加长度（钢筋直径d）钢筋弯曲量度差值表4 (我们统一采用)箍筋弯钩增加长度计算箍筋弯钩形式——结构抗震时，一般为135°/135°或90°/135°；结构非抗震时为：90°/90°或90°/180 °箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗震要求的结构为箍筋直径的10倍，且不小于75mm。

一个箍筋弯钩增加长度表（Ⅰ级钢筋，直径d）注：由于一般结构均抗震，箍筋弯钩形式多为135°/ 135°即为箍筋弯钩的一般默认形式箍筋调整值钢筋的锚固长度钢筋的锚固长度，是指各种构件相互交接处彼此的钢筋应互相锚固的长度。

设计图有明确规定的，钢筋的锚固长度按图计算；当设计无具体要求时，则按《混凝土结构设计规范》的规定计算。

GB50010—2002规范规定：（1）受拉钢筋的锚固长度受拉钢筋的锚固长度应按下列公式计算：普通钢筋La=a(fy / ft)d预应力钢筋 La=a(fpy / ft)d式中 fy fpy —普通钢筋、预应力钢筋的抗拉强度设计值；ft —混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时，按C40取值；d —钢筋直径； a —钢筋的外形系数（光面钢筋a取0.16，带肋钢筋a取0.14）。

普通钢筋抗拉强度设计值（N / mm2）混凝土强度设计值（N / mm2）注：当符合下列条件时，计算的锚固长度应进行修正：1、当HRB335、 HRB400及 RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；2、当HRB335、 HRB400及 RRB400级的环氧树脂涂层钢筋，其锚固长度应乘以修正系数1.25；3、当HRB335、 HRB400及 RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有箍筋时，其锚固长度可应乘以修正系数0.8；4、经上述修正后的锚固长度不应小于按公式计算锚固长度的0.7倍，且不应小于250mm；5、纵向受压钢筋的锚固长度不应小于受拉钢筋锚固长度的0.7倍。

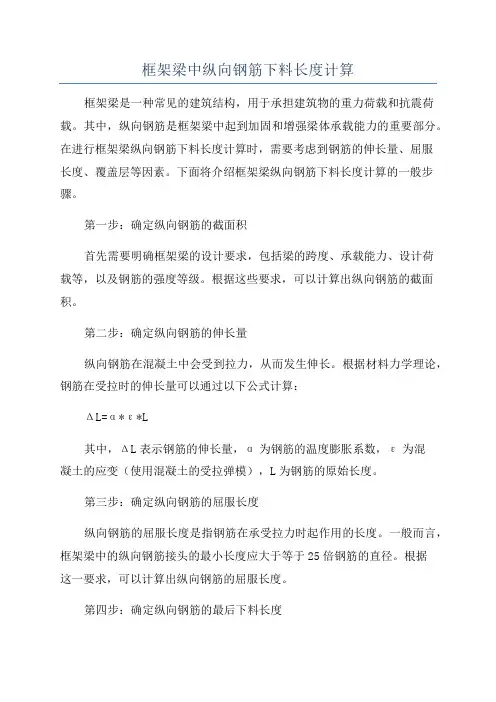

框架梁中纵向钢筋下料长度计算框架梁是一种常见的建筑结构，用于承担建筑物的重力荷载和抗震荷载。

其中，纵向钢筋是框架梁中起到加固和增强梁体承载能力的重要部分。

在进行框架梁纵向钢筋下料长度计算时，需要考虑到钢筋的伸长量、屈服长度、覆盖层等因素。

下面将介绍框架梁纵向钢筋下料长度计算的一般步骤。

第一步：确定纵向钢筋的截面积首先需要明确框架梁的设计要求，包括梁的跨度、承载能力、设计荷载等，以及钢筋的强度等级。

根据这些要求，可以计算出纵向钢筋的截面积。

第二步：确定纵向钢筋的伸长量纵向钢筋在混凝土中会受到拉力，从而发生伸长。

根据材料力学理论，钢筋在受拉时的伸长量可以通过以下公式计算：ΔL=α*ε*L其中，ΔL表示钢筋的伸长量，α为钢筋的温度膨胀系数，ε为混凝土的应变（使用混凝土的受拉弹模），L为钢筋的原始长度。

第三步：确定纵向钢筋的屈服长度纵向钢筋的屈服长度是指钢筋在承受拉力时起作用的长度。

一般而言，框架梁中的纵向钢筋接头的最小长度应大于等于25倍钢筋的直径。

根据这一要求，可以计算出纵向钢筋的屈服长度。

第四步：确定纵向钢筋的最后下料长度最后下料长度是指在考虑伸长量和屈服长度后，钢筋的最终长度。

该长度应满足以下两个条件：1.纵向钢筋的实际长度大于屈服长度；2.纵向钢筋的实际长度减去伸长量大于等于最后下料长度。

根据这两个条件，可以计算出纵向钢筋的最后下料长度。

需要注意的是，在进行纵向钢筋下料长度计算时，还需要考虑到梁端的弯钩长度、悬挑梁的纵向钢筋长度等因素。

这些因素可以根据具体情况进行调整，以满足设计要求。

总结：框架梁纵向钢筋下料长度计算是一项重要的工作。

通过上述步骤的计算，可以确定钢筋的最后下料长度，以便在实际施工中进行钢筋的加工和安装。

这样可以确保纵向钢筋在承载荷载时有足够的长度和截面积，从而满足梁的设计要求。

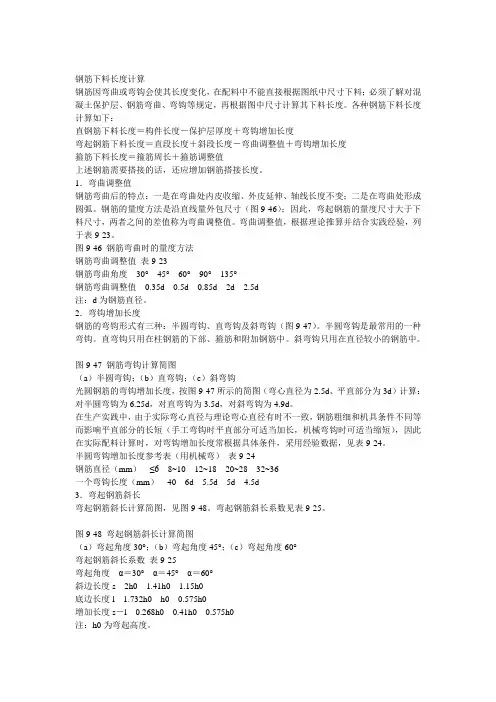

钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。

钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。

弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度 30° 45° 60° 90° 135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。

2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。

半圆弯钩是最常用的一种弯钩。

直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。

斜弯钩只用在直径较小的钢筋中。

图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。

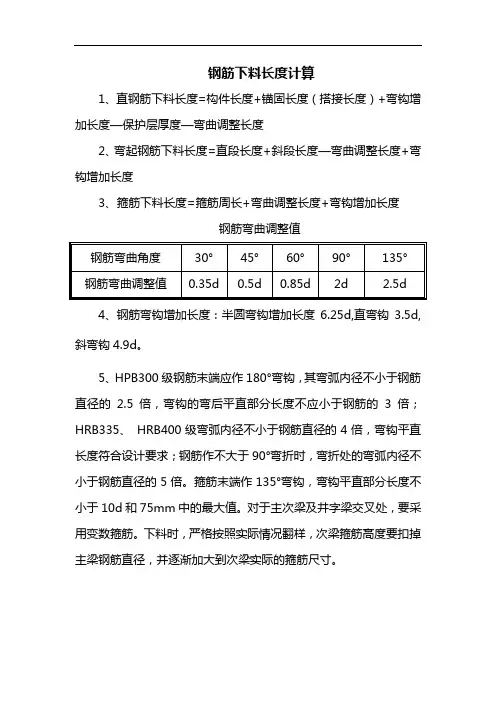

钢筋下料长度计算
1、直钢筋下料长度=构件长度+锚固长度（搭接长度）+弯钩增加长度—保护层厚度—弯曲调整长度
2、弯起钢筋下料长度=直段长度+斜段长度—弯曲调整长度+弯钩增加长度
3、箍筋下料长度=箍筋周长+弯曲调整长度+弯钩增加长度
钢筋弯曲调整值
4、钢筋弯钩增加长度：半圆弯钩增加长度6.25d,直弯钩3.5d,斜弯钩4.9d。

5、HPB300级钢筋末端应作180°弯钩，其弯弧内径不小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋的3倍；HRB335、HRB400级弯弧内径不小于钢筋直径的4倍，弯钩平直长度符合设计要求；钢筋作不大于90°弯折时，弯折处的弯弧内径不小于钢筋直径的5倍。

箍筋末端作135°弯钩，弯钩平直部分长度不小于10d和75mm中的最大值。

对于主次梁及井字梁交叉处，要采用变数箍筋。

下料时，严格按照实际情况翻样，次梁箍筋高度要扣掉主梁钢筋直径，并逐渐加大到次梁实际的箍筋尺寸。

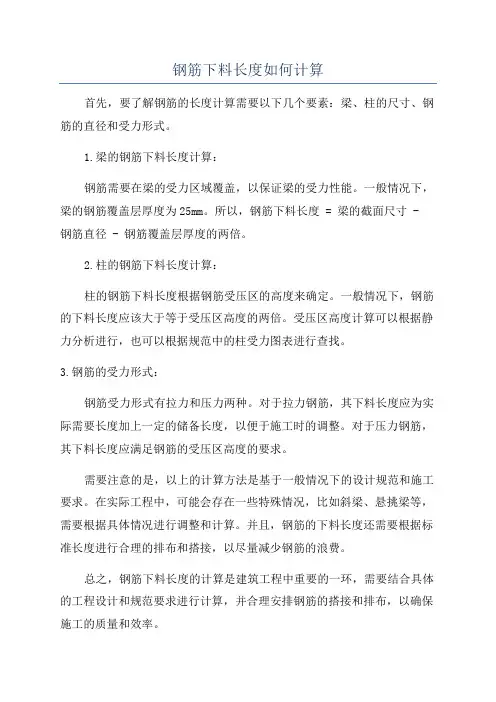

钢筋下料长度如何计算
首先，要了解钢筋的长度计算需要以下几个要素：梁、柱的尺寸、钢筋的直径和受力形式。

1.梁的钢筋下料长度计算：
钢筋需要在梁的受力区域覆盖，以保证梁的受力性能。

一般情况下，梁的钢筋覆盖层厚度为25mm。

所以，钢筋下料长度 = 梁的截面尺寸 - 钢筋直径 - 钢筋覆盖层厚度的两倍。

2.柱的钢筋下料长度计算：
柱的钢筋下料长度根据钢筋受压区的高度来确定。

一般情况下，钢筋的下料长度应该大于等于受压区高度的两倍。

受压区高度计算可以根据静力分析进行，也可以根据规范中的柱受力图表进行查找。

3.钢筋的受力形式：
钢筋受力形式有拉力和压力两种。

对于拉力钢筋，其下料长度应为实际需要长度加上一定的储备长度，以便于施工时的调整。

对于压力钢筋，其下料长度应满足钢筋的受压区高度的要求。

需要注意的是，以上的计算方法是基于一般情况下的设计规范和施工要求。

在实际工程中，可能会存在一些特殊情况，比如斜梁、悬挑梁等，需要根据具体情况进行调整和计算。

并且，钢筋的下料长度还需要根据标准长度进行合理的排布和搭接，以尽量减少钢筋的浪费。

总之，钢筋下料长度的计算是建筑工程中重要的一环，需要结合具体的工程设计和规范要求进行计算，并合理安排钢筋的搭接和排布，以确保施工的质量和效率。

钢筋下料长度计算 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾=90度弯勾＝45度弯勾＝再咸去度量差：３０度时取＼ 45度＼６０度1d＼９０度２d＼ 135度３d如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度：外包长度+弯勾长度-6d弯勾长度6加100\8加120\10加140箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1矩形箍筋下料长度计算公式箍筋下料长度=箍筋周长+箍筋调整值（表1）式中箍筋周长=2（外包宽度+外包长度）；外包宽度=b-2c+2d；外包长度=h-2c+2d；b×h=构件横截面宽×高；c——纵向钢筋的保护层厚度；d——箍筋直径。

箍筋调整值见表1。

2．计算实例某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。

解：外包宽度= b-2c+2d=250-2×25+2×6=212（mm）外包长度=h-2c+2d=500-22×25+2×6=462（mm）箍筋下料长度=箍筋周长+箍筋调整值=2（外包宽度+外包长度）+110（调整值）=2（212+462）+110=1458（mm）≈1460（mm）（抗震箍）错误计算方法1：箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值）=1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm）梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。

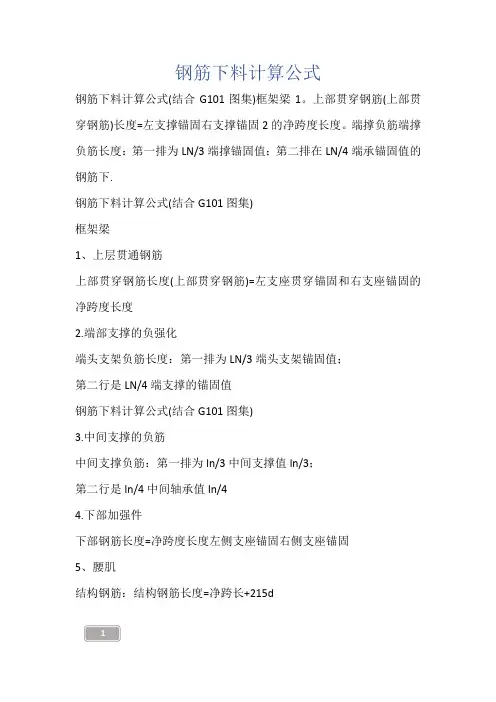

钢筋下料计算公式钢筋下料计算公式(结合G101图集)框架梁1。

上部贯穿钢筋(上部贯穿钢筋)长度=左支撑锚固右支撑锚固2的净跨度长度。

端撑负筋端撑负筋长度：第一排为LN/3端撑锚固值；第二排在LN/4端承锚固值的钢筋下.钢筋下料计算公式(结合G101图集)框架梁1、上层贯通钢筋上部贯穿钢筋长度(上部贯穿钢筋)=左支座贯穿锚固和右支座锚固的净跨度长度2.端部支撑的负强化端头支架负筋长度：第一排为LN/3端头支架锚固值；第二行是LN/4端支撑的锚固值钢筋下料计算公式(结合G101图集)3.中间支撑的负筋中间支撑负筋：第一排为ln/3中间支撑值ln/3；第二行是ln/4中间轴承值ln/44.下部加强件下部钢筋长度=净跨度长度左侧支座锚固右侧支座锚固5、腰肌结构钢筋：结构钢筋长度=净跨长+215d扭转加固：算法与通过加固相同6、系带拉杆长度=(梁宽-2保护层)+211.9d(地震钩值)2d7、箍筋箍筋长度=(梁宽-2保护层梁高-2保护层)2 11.9d 8d箍筋数量=2 *【(加密区长度-50)/加密间距1】(未加密区长度/未加密间距-1)8、钢吊架吊杆长度=2*锚具2*斜截面长度，次梁宽度2*50，包括框架梁高度800mm夹角=60；框架梁高度800mm夹角=45其他光束一、非框架梁03G101-1中，对非框架梁加固的简单说明与框架梁加固处理的不同之处在于：1.普通梁设置箍筋时，不再需要区分加密区和非加密区。

2.只需要12d下部纵向钢筋锚入支座的天数；3.上部纵筋锚固在支座内，不再考虑0.5HC 5d的判断值。

解释请参考03G101-1。

二、框架梁1.框支梁支座负筋延伸长度为ln/3；2.下部纵向钢筋端部支撑的锚固值与框架梁的锚固值相同；3.上纵筋中第一排主筋端支撑锚固长度=支撑宽度-保护层梁高-保护层LAE，第二排主筋锚固长度LAE；4.梁中部钢筋延伸至梁端水平直锚，然后横向弯曲15d；5.箍筋加密范围0.2 ln11.5HB；7.侧结构钢筋和扭转钢筋的处理与框架梁一致。

钢筋下料的计算公式主要分为直筋下料长度公式和弯曲筋下料长度公式两种。

直筋下料长度公式：L = L0 + 2a，其中L为钢筋的实际长度，L0为钢筋的标准长度，a为钢筋需要埋进混凝土中的长度。

弯曲筋下料长度公式：L = L0 + 2a + 2Rθ，其中R为弯曲筋的曲率半径，θ为弯曲角度。

在高层建筑中，对于钢筋长度的精度要求高，因此使用如下公式计算：L = L0 + a + b + c，其中a为钢筋需要伸入层底楼板的长度，b为钢筋在楼板中的长度，c为钢筋在楼板顶部的长度。

请注意，以上公式仅供参考，实际应用中还需根据具体情况进行调整。

同时，为了确保下料的准确性，建议在实际操作前咨询专业工程师或专家进行指导。

施工工地现场钢筋下料的计算方法哎呀，这可是个不小的活儿啊！咱们得好好算算，才能保证钢筋下料的质量和数量。

今天，我就来给大家讲讲施工工地现场钢筋下料的计算方法，让大家轻松掌握这个技能，不再担心工地上的事情搞不定了。

咱们得了解一下钢筋的种类和规格。

钢筋有很多种，比如说圆钢筋、螺纹钢筋、扁钢等等。

它们的规格也各不相同，有的是直径25毫米，有的是直径32毫米，还有的是长度6米、12米等等。

所以，在计算钢筋下料的时候，咱们得先确定要用到哪种钢筋，以及要多少根。

接下来，就是最重要的一步了——计算钢筋的数量。

这个可不是随便算一算就能搞定的，得按照一定的公式来计算。

咱们可以用下面的公式来计算一根钢筋的长度：钢筋长度 = (混凝土截面面积× 钢筋直径) / (钢筋周长)其中，混凝土截面面积是指钢筋所包裹的混凝土截面的面积；钢筋直径是指钢筋的直径；钢筋周长是指钢筋一圈的长度。

有了这个公式，咱们就可以根据实际情况来计算一根钢筋的长度了。

不过，光知道一根钢筋的长度还不够，咱们还得知道工地上需要多少根钢筋。

这个也得根据实际情况来计算。

比如说，一个梁或者柱子需要用到多少根钢筋，就用这个公式来计算：所需钢筋数量 = (梁或柱子的截面面积× 设计强度系数) / 每根钢筋的截面积其中，梁或柱子的截面面积是指梁或柱子的截面面积；设计强度系数是指按照设计要求使用的钢筋强度系数；每根钢筋的截面积是指一根标准尺寸的钢筋的截面积。

有了这个公式，咱们就可以根据实际情况来计算出工地上需要多少根钢筋了。

除了这些基本的计算方法之外，还有一些其他的注意事项。

比如说，在切割钢筋的时候，要注意保持切割面的平整度和垂直度；在搬运和安装钢筋的时候，要注意不要损坏钢筋的结构；在使用电焊机焊接钢筋的时候，要注意安全等等。

这些都是我们在施工工地现场需要注意的问题。

施工工地现场钢筋下料的计算方法虽然看起来有点复杂，但只要咱们掌握了其中的要点和技巧，就能够轻松应对各种情况了。

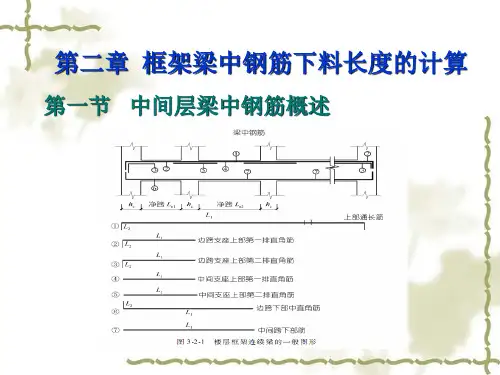

第八章框架梁中纵向钢筋下料长度计算第一节梁中钢筋概述本章将介绍，用平面整体表示方法制图的框架梁中的钢筋下料长度计算方法。

在这种表示方法的制图中，除悬挑和加腋梁外，一般框架梁内没有弯起45°和60°的纵向受力钢筋。

图8—1是楼层框架连续梁的一般图例。

通俗地说，柱子附近梁中钢筋，是放在上部；跨中部分，梁中钢筋是放在下部。

参照图8—2及8—3可以知道，对于安全或强度要求高的，梁的上部则设“上部贯通筋”，或称“上部通长筋”，贯通整个梁，如①号钢筋。

当梁进入柱子里面时，在上部第一排要安放直角筋，如②号筋。

如果②号筋还满足不了要求，再在第二排放置③号筋。

位于中间柱子的梁上部，需要放置直筋，如④号筋。

如果④直筋又满足不了要求，则再在粱的上部第二排放置⑤号筋。

梁的跨中，需要在下部放置钢筋：边跨在下部放置直角钢筋⑥号；跨中下部放置⑦号钢筋。

页脚内容10在屋面框架梁的边柱处，比楼层框架梁要多放一种直角筋，它的每边长，各为300mm。

页脚内容10页脚内容10 第130页当梁的上部，没有放置通长筋时，由于构造上的需要，可以在粱的上部放置搭接架立筋：边跨放置边跨搭接架立筋；跨中放置跨中搭接架立筋。

根据需要，有时在梁中放置“下部贯通筋”。

不论是“上部贯通筋”或“下部贯通筋”，它们都是“Ⅱ”形的，即两端都是直角的。

通过上面讲解，已经知道框架连续梁，分为楼层框架连续梁和屋面框架连续框架梁。

然而，从抗震角度看，又区分为：一级抗震；二级抗震；三级抗震；四级抗震和非抗震。

综上所述，类别就有十种。

这里跨度还没有考虑进去。

抗震等级，对梁中钢筋下料汁算，有什么影响呢?抗震等级除了对于梁在构造厂有一定要求外，对于梁体中的钢筋，伸人柱体部分，埋人尺寸，以及搭接方面，是有不同尺寸要求的。

呵想而知，抗震等级愈高，埋入和搭接尺寸愈大。

图8—1为了更清楚地表达纵向受力钢筋，故意没有画出箍筋。

不是箍筋不重要，而是箍筋在框架梁中，在没有弯起钢筋的情况下，不只是构造上的要求，还起着受力功能作用。
