如何读地质图一、目的要求学习地质图的基本知识；初步掌握阅读地质图的方法。

二、实验用品长山地区1:25 000地质图（附图），长江三峡地区地质图（附图），铅笔等。

三、实验内容与方法1. 地质图的一般知识①地质图的概念。

地质图是将各补不同地质体和地质现象（如沉积岩层、岩浆岩体、地质构造、矿产等）的分布和相互关系，用规定的图例和符号表示在某种比例尺地形图或平面图上的一种图件。

有时为了某种特殊的目的，着重表示某种地质现象的图件，称专门的地质图。

通过地质图我们可以判读该区的地层层序、岩石类型、地质构造、岩浆活动、地质发展历史及成矿规律等。

是帮助我们预测矿产、认识自然、改造自然的一种依据，因此，它是既有理论价值又有实际意义的综合性图件，是国家资源和地质工作最重要的资料。

②地质图的一般规格。

一幅正式的地质图应有统一的规格，除图幅本身外，还包括图名、比例尺、图例、编图单位、编图年月及编图人等，并附有综合地层柱状图和地质剖面图。

图名：一般放在图框正上方，用来表明本图幅所在地区及图的类型。

为了进一步表明该图所在的地理位置，一般在图框右上方注明图幅的接合表（有些图在图名下方注明）、图幅和国际代号，以便查图之用。

比例尺：一般数字比例尺放在图名之下；线条比例尺放在图框外正下方。

图例：用各种规定的颜色、花纹、符号等表示地层时代、岩性和户状等。

通常放在图框的右侧或下方。

地质年代按从新到老、自上而下排列：当放在图幅下方时，则自左至右排列。

且按沉积岩、岩浆岩、变质岩、构造符号等顺序绘制。

综合地层柱状图：一般放在地质图框外左侧。

地质剖面图：一般放在地质图框外正下方。

2．地质图的读图步骤不同类型的地质图所表示的内容有所差别，但读图步骤却基本相同的。

（1）首先读图框外的附件通过图名、方位及比例尺，了解图幅类型，方向、位置、区域面积及地质图的精度；通过图例了解各种符号、花纹的念意；通过综合地层柱状图了解该区出露地层的层序、岩性特征、厚度及接触关系等；通过地质剖面图大致了解该区的地质构造特征。

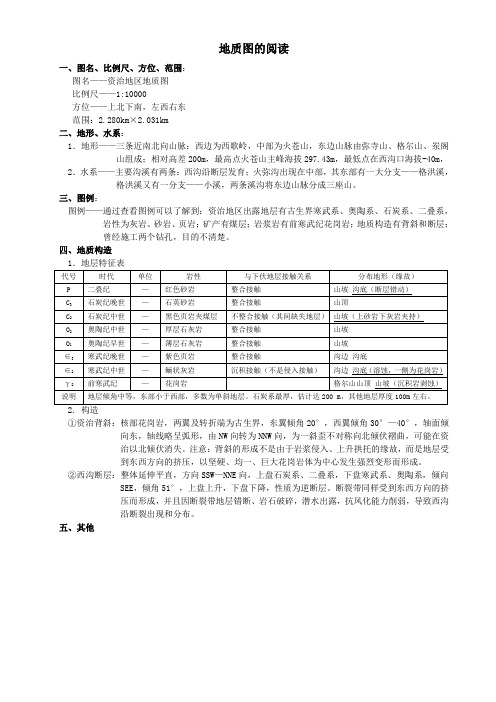

地质图的阅读
一、图名、比例尺、方位、范围：
图名——资治地区地质图
比例尺——1:10000
方位——上北下南，左西右东
范围：2.280km×2.031km
二、地形、水系：
1．地形——三条近南北向山脉：西边为西歌岭，中部为火苍山，东边山脉由弥寺山、格尔山、岽阁山组成；相对高差200m，最高点火苍山主峰海拔297.43m，最低点在西沟口海拔-40m，2．水系——主要沟溪有两条：西沟沿断层发育；火弥沟出现在中部，其东部有一大分支——格洪溪，格洪溪又有一分支——小溪，两条溪沟将东边山脉分成三座山。

三、图例：
图例——通过查看图例可以了解到：资治地区出露地层有古生界寒武系、奥陶系、石炭系、二叠系，岩性为灰岩、砂岩、页岩；矿产有煤层；岩浆岩有前寒武纪花岗岩；地质构造有背斜和断层；
曾经施工两个钻孔，目的不清楚。

四、地质构造
2. 构造
①资治背斜：核部花岗岩，两翼及转折端为古生界，东翼倾角20°，西翼倾角30°—40°，轴面倾
向东，轴线略呈弧形，由NW向转为NNW向，为一斜歪不对称向北倾伏褶曲，可能在资
治以北倾伏消失。

注意：背斜的形成不是由于岩浆侵入、上升拱托的缘故，而是地层受
到东西方向的挤压，以坚硬、均一、巨大花岗岩体为中心发生强烈变形而形成。

②西沟断层：整体延伸平直，方向SSW—NNE向，上盘石炭系、二叠系，下盘寒武系、奥陶系，倾向
SEE，倾角51°，上盘上升，下盘下降，性质为逆断层。

断裂带同样受到东西方向的挤
压而形成，并且因断裂带地层错断、岩石破碎，潜水出露，抗风化能力削弱，导致西沟
沿断裂出现和分布。

五、其他。

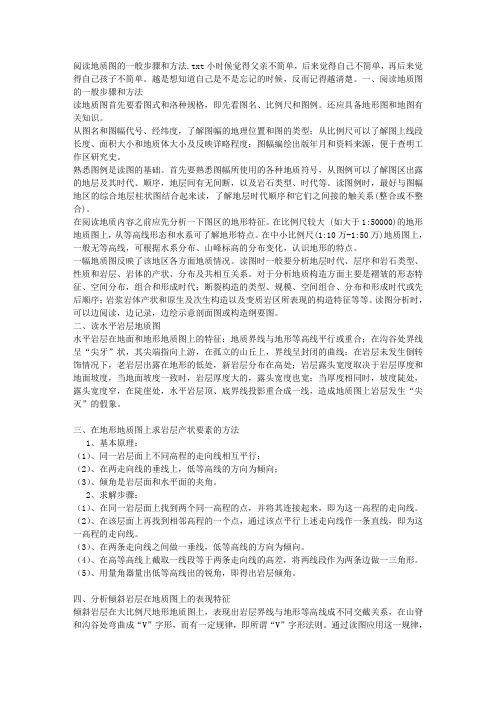

阅读地质图的一般步骤和方法.txt小时候觉得父亲不简单，后来觉得自己不简单，再后来觉得自己孩子不简单。

越是想知道自己是不是忘记的时候，反而记得越清楚。

一、阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。

还应具备地形图和地图有关知识。

从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。

熟悉图例是读图的基础。

首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。

读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。

在阅读地质内容之前应先分析一下图区的地形特征。

在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。

在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。

一幅地质图反映了该地区各方面地质情况。

读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。

对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。

读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。

二、读水平岩层地质图水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。

一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。

地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。

再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。

地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。

因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。

一幅地质图应有图名、比例尺、图例、测制单位和测制日期。

图名表明图幅所在地区和类型。

如《嵩山地区地质图》。

比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。

分子规定用1，因此，分母愈大，表明图缩得愈厉害。

线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。

比例尺一般放在图名下或图框下方正中位置。

图例表示地质现象的各种色谱。

花纹和符号的说明，通常放在图的右方或下方。

地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。

确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。

岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。

构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。

地形图的图例一般不列于地质图图例中。

2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。

通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。

把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

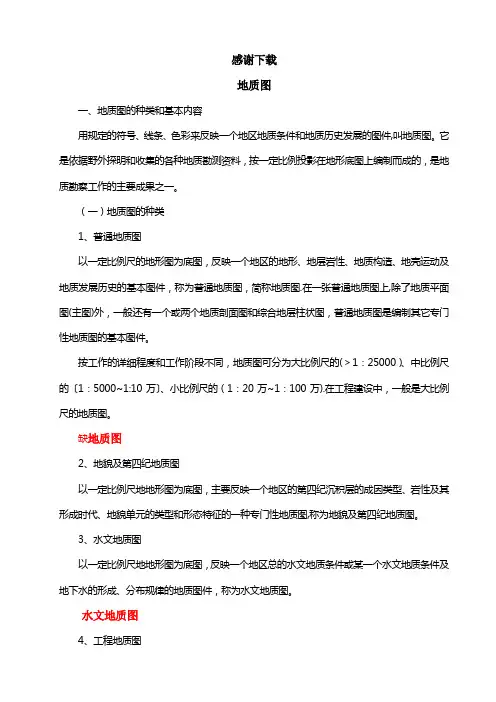

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。

倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
