1概述1.1仪器的主要特点1.2仪器的正常工作条件1.3型号编制1.4安全2结构特征2.1仪器的外形图2.2仪器的操作面板图2.3仪器的后视图2.4仪器的侧面图3技术特性4尺寸、重量5开箱及检查6安装7使用步骤7.1反应管预处理及密封圈和隔膜装配7.2样品准备工作7.3消解操作步骤7.4测量准备7.5低浓度COD的测量7.6高浓度COD的测量7.7废液处理7.8测量结束工作8仪器的日常维护附录一COD标准溶液的配制方法附录二专用氧化剂A或B的配制方法附录三重蒸馏水的制备方法1 概述化学需氧量(Chemical Oxygen Demand，简称COD)是在一定条件下，用强氧化剂处理水样时所消耗氧化剂的量，结果一般以氧的量来表示(以mg/L计)，反映了水受还原性物质污染的程度。
通常情况下，还原性物质主要是有机物，因此，化学需氧量也是作为有机物相对含量的指标之一。
化学需氧量测定方法通常是重铬酸钾法或高锰酸钾法。
欧美多采用重铬酸钾法，日本则广泛采用高锰酸钾法，我国根据自己的国情规定了用重铬酸钾法测定化学需氧量。
COD-571型化学需氧量分析仪是采用比色法测定化学需氧量的实验室仪器。
参照了我国有关化学需氧量的测定方法，我们专门设计了与分析仪配套的消解装置，可同时进行21个样品加热回流仪器，具有体积小，操作方便，节约大量水、电及试剂，减少二次污染等优点,主要适用于焦化、造纸、石化、印染、皮毛、制革、制药、试剂、食品加工等工业废水中化学需氧量的测定。
1.1仪器的主要特点1.采用单片机技术，中文菜单显示操作简单明了。
2.COD分析仪可直接读取COD结果，无需滴定等其它方法进行分析。
3.采用PP40打印机，可将结果打印输出。
1.2仪器的正常工作条件1.环境温度：(5～35)℃；2.相对湿度：不大于85％；3.供电电源：AC(220±22)V，频率(50±0.5)Hz；4.周围空气中无腐蚀性的气体存在；5.周围无影响性能的振动存在；6.周围除地磁场外无其它影响性能的电磁场干扰。
织物拉伸断裂强力测试10045322 张卫一、实验目的与要求按照国家标准规定的方法测定织物的拉伸断裂强力，在附有伸长装置的织物强力机上，同时测定织物的伸长率。
通过实验，掌握织物拉伸断裂强力和断裂伸长率的实验方法，并了解影响织物实验结果的各种因素。
二、测试方法：拆纱条样法三、仪器、用具HD026N型电子织物强力仪、直尺、剪刀三、原理规定尺寸的试样以恒定速率拉伸至断裂，记录断裂强力及伸长率。
（5T5W）四、试样尺寸五、参数设置隔距长度：200mm拉伸速度:100mm/min预加张力：200cN六、步骤1.在同一款面料上经纬方向分别量好尺寸，用笔画好裁剪线，用剪刀按着裁剪线所画的位置裁剪。
2.拉下边上多余的纱线3.夹持试样，将上夹钳锁紧，准备好的试样一端由上夹钳下方插入已开启的夹持口内，将试样加紧，松开上夹钳锁，将试样另一端从松开的下夹钳夹口穿过。
4.用合适的预加张力夹住已穿过下夹钳钳口的试样下端，使之伸直，加紧试样，取下张力夹。
5.启动仪器进行测试。
七、记录数据八、结果计算：经纬向强力与经纬向伸长率结果织物耐摩擦色牢度测试10045322 张卫一、检测准备Y571型织物耐摩擦色牢度仪、白色摩擦布、洗涤液、三级水、灰色样卡二、测试原理将纺织试样分别于一块干摩擦布和一块湿摩擦布摩擦一定的次数，评定摩擦的沾色牢度。
三、试样规格纯棉色织物50*200mm四、参数设置压力：9±0.2N摩擦头直径：16mm摩擦次数：10次直接往复动程：104±3mm五、试样准备裁剪两块试样，一块经向一块纬向。
裁剪摩擦布四块，两块经向两块纬向。
（注意：若试样有多种颜色时，选择能包含各种颜色的部位做实验，若各颜色较分散，一块试样上不能包含所有色，则对各颜色分别取样。
）六、步骤A.干摩擦试验1.把电源插头插入220V电源插座上，打开电源开关。
2.根据您所需要的摩擦次数（10次），设定计数器上的数值。
3.将试样平放在摩擦色牢度仪测试台的衬垫物上，将试样固定。
一目的规范织物干湿摩擦测试作业流程及内容，对测试人员进行正确指导的基准二范围适用于本公司面料干湿测试作业。
三职责1 设备维修由生产厂家专业技术人员负责；2 测试人员负责设备的日常维护与基本清洁3 测试每年由第三方有资质机构进行校准并获得校准合格证书。
四内容1、基本实图配置，详见下图Y（B)571-ǁ预置式色牢度摩擦仪外形示意图2.仪器技术性能2.1、摩擦头压力： 9N2.2、摩擦头直径：标准刷；直径 16mm；长方形刷 19*25.4mm2.3、曲柄回转次数：60次/分2.4、自控往复次数：0～99999次（任选）2.5、摩擦头行程：104mm2.6、试样最大尺寸与厚度：220×110×5mm2.7、电源：220V 50Hz 40w2.8、外形尺寸： 940×270×240mm2.9、仪器自重：24Kg3 测试3.1 准备：在试验前准备试样3块，沾色灰卡；3.2 测试校验：采用内部已知耐摩擦色牢度很差的织物作为校验试样，并做 3 块干摩测试；3.2.1测出的摩擦沾色图像不是很圆并且沾色不均匀，这表面摩擦头表面不平整；3.2.2摩擦沾色图像拖长并形成类似椭圈表明夹样金属套环夹；3.2.3摩擦沾色图像拉长并伴随有条状表明摩擦白布成斜对角夹持，其经向应平行于摩擦仪的长度方向夹持；3.2.4测试试样的边缘有擦痕，表明夹样金属套环的位置太低，应高一点，防止夹样金属套环夹摩在试样表面上；3.2.5 摩擦沾色图像中央有一条印，并且沿摩擦方向，表明摩擦仪试样下方金属底座不平或起卷，可用一支撑物塞入以使底座调平；3.3 测试样品：3.3.1 采用两块试样，一块测试干摩擦牢度，另一块测试湿摩擦牢度；3.3.2剪取试样大小为 50*100mm，长度方向也可更长，试样长度方向与经向或布的长度方向成 45 度角；3.3.3当需测试多次及在成品测试过程中，较大或整幅性的试样可以采用，而不需切成一块一块的试样。

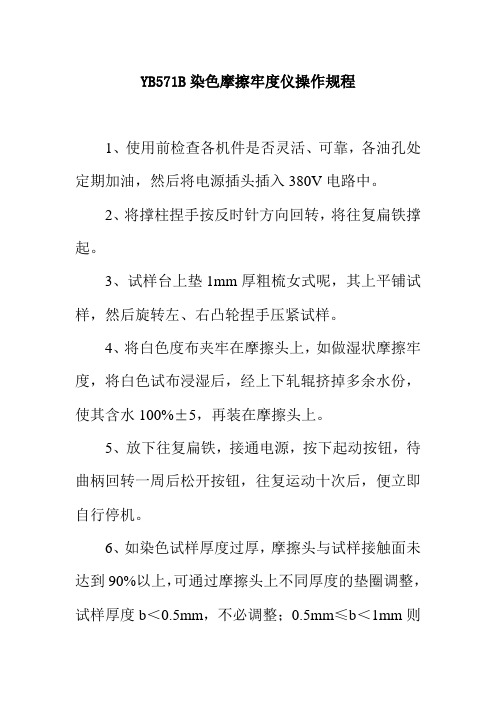

YB571B染色摩擦牢度仪操作规程
1、使用前检查各机件是否灵活、可靠，各油孔处定期加油，然后将电源插头插入380V电路中。
2、将撑柱捏手按反时针方向回转，将往复扁铁撑起。
3、试样台上垫1mm厚粗梳女式呢，其上平铺试样，然后旋转左、右凸轮捏手压紧试样。
4、将白色度布夹牢在摩擦头上，如做湿状摩擦牢度，将白色试布浸湿后，经上下轧辊挤掉多余水份，使其含水100%±5，再装在摩擦头上。
5、放下往复扁铁，接通电源，按下起动按钮，待曲柄回转一周后松开按钮，往复运动十次后，便立即自行停机。
6、如染色试样厚度过厚，摩擦头与试样接触面未达到90%以上，可通过摩擦头上不同厚度的垫圈调整，试样厚度b＜0.5mm，不必调整；0.5mm≤b＜1mm则
抽去0.5mm～1mm垫圈；1mm≤b＜1.5mm，则抽去1mm或1mm及0.5mm垫圈。
余此类推。
尚若试样厚度在3.5～4.5mm时，除用上述方法调整外，应抽去试样台上的垫呢，以求补偿。
7、如需移动染色试样上的摩擦位置时，可用手捏住试样台横向移位捏手稍用力推或拉，便可移动试样台。
8、当需要紧急停机时，应立即按下电源开关，即可停机，待事情处理好后，再接通电源，仪器便正常转动，其运动次数亦不增减。
9、试验完毕后，断开电源，并清理加罩。

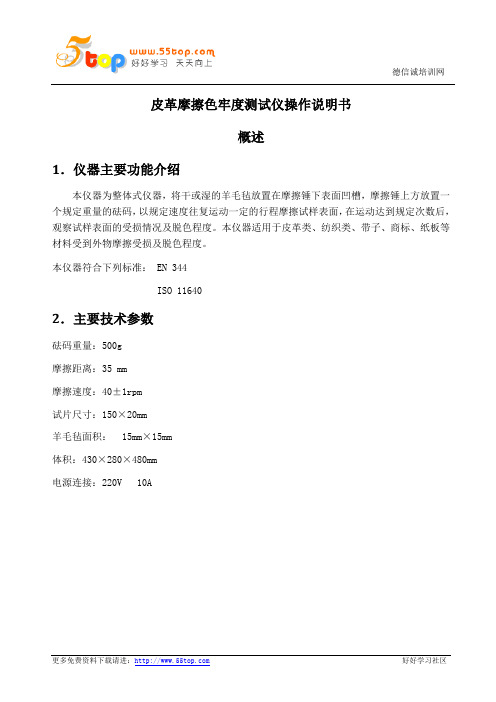

皮革摩擦色牢度测试仪操作说明书
概述
1．仪器主要功能介绍
本仪器为整体式仪器，将干或湿的羊毛毡放置在摩擦锤下表面凹槽，摩擦锤上方放置一个规定重量的砝码，以规定速度往复运动一定的行程摩擦试样表面，在运动达到规定次数后，观察试样表面的受损情况及脱色程度。
本仪器适用于皮革类、纺织类、带子、商标、纸板等材料受到外物摩擦受损及脱色程度。
本仪器符合下列标准：EN 344
ISO 11640
2．主要技术参数
砝码重量：500g
摩擦距离：35 mm
摩擦速度：40±1rpm
试片尺寸：150×20mm
羊毛毡面积：15mm×15mm
体积：430×280×480mm
电源连接：220V 10A
图 1
调节位置移动螺丝，可以将荷重砝码连同支架一起左右移动，调节试样的受力位置。
夹具夹持试样如图，松开旋钮，放置好试样，将试样抚平然后旋紧。
通过高度调节旋钮使支架处在水平状态。
控制面板
图 2。
摩擦色牢度仪操作方法
摩擦色牢度仪用于测定织物的色牢度，操作方法如下：
1. 准备工作：检查仪器是否完好无损，并接通电源。
清洁测试盘和各个附件，确保没有灰尘和污渍。
2. 准备样品：根据需要选择与测试要求相符的织物样品。
将样品剪成适当大小，通常为10x4 cm，并清洁样品以去除表面污渍。
3. 调整仪器：根据测试要求，设置摩擦头的测试压力和速度。
通常，测试压力为9N，测试速度为60次/分钟。
根据需要，调整测试周期和测试轨迹。
4. 安装样品：将样品夹在测试盘中，确保样品的表面与测试头接触，无皱折或松散。
5. 开始测试：启动仪器并开始测试。
仪器将自动进行摩擦操作，摩擦头在织物样品上前后移动，模拟真实使用情况。
6. 测定结果：测试完成后，仪器将给出色牢度等级，并记录测试结果。
根据需要，可以保存测试数据或打印测试报告。
7. 清理仪器：测试完成后，及时清理仪器和测试盘，移除样品残留物，并保持
仪器干净。
注意事项：
- 在进行测试之前，应仔细阅读仪器的操作手册，并按照说明进行操作。
- 根据测试要求，可以对测试参数进行调整，以满足特定的测试需求。
- 在测试过程中，要确保样品的表面保持干燥和干净，以避免干扰测试结果。
- 每次测试前后，要对仪器进行检查和清洁，以确保仪器的正常运行和准确性。
YG(B)571B/YG(B)571C型色牢度摩擦仪适用范围：用于棉、化纤、混纺等有色织物及皮革干、湿摩擦色牢度测定。
相关标准：GB/T3920 GB/T 5712 ISO105X12 AATCC8 AATCC165JIS L0849技术参数：1、摩擦头压力：9N2、摩擦头：圆形：直径∮16；长方形：19×25mm3、往复摩擦速度：60次/min4、往复次数：10次自停5、往复行程：104 mm6、试样最大尺寸：220×110×5mm7、电源：AC220V 50Hz 40W8、外形尺寸：760×270×240mm9、重量：20kgYG(B)026H型电子织物强力机适用范围：用于各种纺织品的拉伸、撕破、顶破、定伸长、定负荷、弹性、缝线滑移、剥离等力学性能测试，并广泛用于橡胶、塑料、皮革、金属、线材、纸张、包装、建材、石化、电工、土工材料之拉伸、压缩、弯折、粘接、剥离、撕裂、顶破、蠕变等试验的力值、伸长、变形测试。
相关标准：仪器特性：采样频率高达1000次/秒。
进口伺服驱动。
模块化设计，支持联机通讯，可双向控制技术参数：1、工作模式：等速伸长（CRE）原理，微机控制、液晶中文显示、支持联机通讯。
2、采样频率：1000次/秒3、测力范围：满量程的1%～100%4、测试精度：≤0.2%F·S5、夹持方式：气动、手动两种6、拉伸速度：1～1000mm/min7、有效动程：800mm8、伸长分辨率：0.01mm9、龙门宽度：400mm10、电源：AC220V±10% 50Hz 750W11、外形尺寸：685×470×1650mm12、重量：175kgY(B)089D型全自动缩水率试验机适用范围：用于织物、服装或其它纺织品进行洗涤后的尺寸稳定性测试。
相关标准：GB/T8629 GB/T8630 ISO6330/5077 FZ/T70009 Bs4923 EN25077/26330 JIS L1909 M&S IWS等技术参数：1、类别：A型洗衣机前门加料、水平滚筒型2、内层滚筒直径：（51.5±0.5）cm3、内层滚筒深度：（33.5±0.5）cm4、内外滚筒间距：（2.8±0.1）cm5、提升片数量：3片（两片相距120°)6、提升片高度：（5±0.5）cm7、转速：洗涤时52r/min, 脱水时(500±20)r/min;8、水位控制：低位10cm 高位13cm9、温度检测：室温--99℃±1℃，分辨率0.1℃10、加热功率：5.4±2%KW11、额定装料容量：5kg12、外形尺寸：（750×700×1200）mm（L×W×H）13、重量：150Kg14、电源：AC220V 50Hz 6.5KWZ(B)01B/Z(B)01B-II型圆盘取样器适用范围：用于切取各种毛纺、棉纺、化纤、针织等织物的圆形样品。
一．操作前准备
1、开机前，检查电源电压时否稳定，供电是否正常
二．操作步骤
A、干摩擦试验：
1.根据需要的摩擦次数，设定计数器上的数值。
2.将试样平放在摩擦色牢度仪测试台的衬垫物上，将试样固定。
干的摩擦布包裹住摩擦头并用“圆环”固定在摩擦头上，在紧固时使摩擦布的径向与摩擦头运行一致。
3.按启动键，摩擦头在试样上作往复直线运动至设定次数后停止，按清零键使计数器复零。
4.分别将径向和维向的试样进行试验后，干摩擦试验结束。
5.试验完毕用灰色样卡评定摩擦布沾色。
B、湿摩擦试验
1.先把一块干摩擦布用三级水（见GB/T6151-97中8.1）浸透取出，经仪器右侧的小轧液辊挤压，使摩擦布湿润到标准要求重量，摩擦试验结束后，将湿摩擦布放到室温下干燥。
2.摩擦后，如有染色纤维被带出，而留在摩擦布上，必须用毛刷把它去除，评级仅仅考虑由染料沾色的着色。
3.试验完毕用灰色样卡评定摩擦布沾色。
三．注意事项
1.注意仪器、人身安全.试验结束后，清理试验过程中产生的碎屑应及时清理，保持仪器清洁。
2.当测试有多种颜色的纺织品时，试验前，可前后拉动测试台，测试台可沿滑轨前后移动位置，方便选择试样的位置，使所有颜色都被摩擦到。
编制：审核：。
预置式色牢度摩擦仪（Y(B)571-II）期间核查方案根据我局质量管理科下发的《关于发放“仪器设备期间核查计划”的通知》的要求，为了完成好我科Y(B)571-II预置式色牢度摩擦仪期间核查工作，特制定本方案。
一、期间核查的目的为了仪器测量准确，减少由于仪器稳定性变化造成的结果偏差，对该设备进行期间核查，确保检验工作的准确性和有效性。
二、期间核查人员极其职责本科的设备期间核查人员由科室设备管理员负责。
设备管理员职责：负责核查方案的制定和具体实施，并认真填写《设备与标准物质期间核查情况记录表》，对核查中发现的问题及时向科室负责人、技术负责人和质量管理科报告。
三、期间核查所用的标准物质1、HF-500拉力计1只；2、钢直尺300mm；以上物品应通过计量检定，并附有检定证书。
3、标准《JJG（纺织）036-1990染色摩擦色牢度仪检定规程》4、标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》四、期间核查操作步骤参照标准《JJG（纺织）036-1990染色摩擦色牢度仪检定规程》分别对预置式色牢度摩擦仪的摩擦头和接触面进行检验。
1、将预置式色牢度摩擦仪放置在平整的工作台上，安放环境应清洁，无明显震动和腐蚀性介质。
2、检查预置式色牢度摩擦仪清洁。
外表不应有影响试验性能的机械损伤。
传动部分各润滑系统无缺油现象，仪器运转正常。
3、摩擦头部分的检定。
3.1 摩擦头向下压力的检定：摩擦头装好后，用测力计将其吊离试样台上平面2~5mm。
其结果应符合标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》4.1.2的要求。
3.2 摩擦头运动轨迹的检定：在试样台上夹两张白纸，白纸之间夹一张复写纸。
开启牢度仪，是摩擦头在白纸上印出轨迹。
用钢直尺测量轨迹两半圆顶端间距离，该值减去摩擦头端面直径16mm应符合标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》4.1.2的要求。
4、接触面的检定：将棉标准贴衬织物夹固在摩擦头上；在试样台上夹一张复写纸。
