摩擦色牢度仪安全操作及保养规程一、前言摩擦色牢度仪是一种常用于测试纺织品、皮革和橡胶制品等材料摩擦色牢度的仪器。
为了保证测试的准确性和仪器的正常使用寿命，需要严格遵守一定的安全操作规程和保养规程。
二、安全操作规程1. 使用和操作1.1 在使用前，应先对仪器及测试样品进行检查，确保其符合测试要求。
1.2 操作过程中，禁止在测试样品或试验直接上喷洒化学试剂或液体，以免对仪器造成损害。
1.3 操作过程中，应注意个人安全和防护。
严禁在仪器周围堆放物品，以免发生意外。
1.4 测试完毕后，必须按照操作顺序关闭仪器，切断电源。
2. 维护和保养2.1 仪器在未使用时应保持干燥，防止进入水分、灰尘等杂质，影响使用寿命。
2.2 使用过程中应定期对仪器进行清理和保养，如清洗、润滑、检查、校准等。
2.3 清理和保养时，应使用干净柔软的棉布或专用清洁液，切勿使用带有腐蚀性的溶剂或水。
2.4 润滑时，应选择适合的润滑剂，并根据使用要求进行润滑。
三、保养指南1. 保养前须知1.1 在保养前，应将仪器的电源切断，并等待仪器冷却后再进行保养。
1.2 保养前，应对仪器进行检查，并将所有可移动的部件全部移动到原位。
1.3 保养前，应准备好清洁工具和润滑剂，注意安全。
2. 清洁和保养2.1 清洁2.1.1 清洁前应先拆下样品夹具，切勿用力拉扯或弯曲仪器上的部件或线缆。
2.1.2 用干净柔软的布或者专用清洗液蘸取适量，轻轻擦拭仪器；2.1.3 仪器清洁后，检查并清洁夹具中的钢化玻璃和样品台，不能使用不可靠的清洁方法，以免造成仪器损坏或危险。
2.2 保养2.2.1 滑动部件和旋转部件应适量加润滑油，并按照使用说明进行保养。
2.2.2 每次保养后，应检查仪器各部件是否处于正常工作状态，以确保其安全性和可靠性。
四、结语为了确保测试结果的准确性和仪器的正常使用寿命，请严格遵守以上安全操作规程和保养指南。
如果在使用和保养过程中出现故障或者问题，应及时联系专业技术人员进行处理，并按照使用规程正确操作仪器，以免造成人身伤害或者设备损坏。

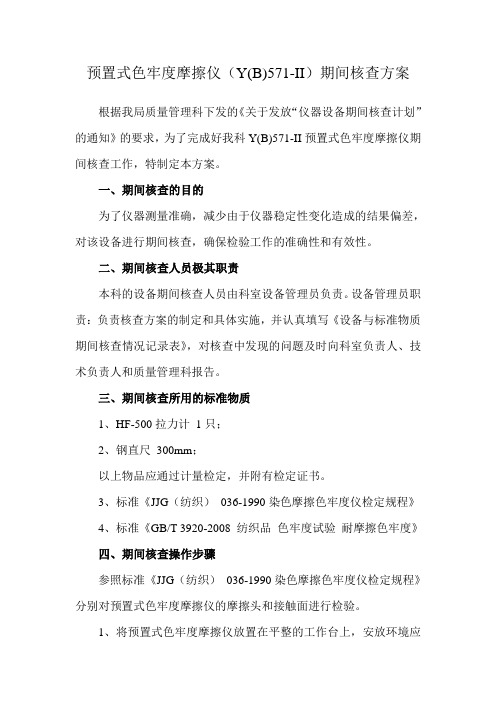

预置式色牢度摩擦仪（Y(B)571-II）期间核查方案根据我局质量管理科下发的《关于发放“仪器设备期间核查计划”的通知》的要求，为了完成好我科Y(B)571-II预置式色牢度摩擦仪期间核查工作，特制定本方案。
一、期间核查的目的为了仪器测量准确，减少由于仪器稳定性变化造成的结果偏差，对该设备进行期间核查，确保检验工作的准确性和有效性。
二、期间核查人员极其职责本科的设备期间核查人员由科室设备管理员负责。
设备管理员职责：负责核查方案的制定和具体实施，并认真填写《设备与标准物质期间核查情况记录表》，对核查中发现的问题及时向科室负责人、技术负责人和质量管理科报告。
三、期间核查所用的标准物质1、HF-500拉力计1只；2、钢直尺300mm；以上物品应通过计量检定，并附有检定证书。
3、标准《JJG（纺织）036-1990染色摩擦色牢度仪检定规程》4、标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》四、期间核查操作步骤参照标准《JJG（纺织）036-1990染色摩擦色牢度仪检定规程》分别对预置式色牢度摩擦仪的摩擦头和接触面进行检验。
1、将预置式色牢度摩擦仪放置在平整的工作台上，安放环境应清洁，无明显震动和腐蚀性介质。
2、检查预置式色牢度摩擦仪清洁。
外表不应有影响试验性能的机械损伤。
传动部分各润滑系统无缺油现象，仪器运转正常。
3、摩擦头部分的检定。
3.1 摩擦头向下压力的检定：摩擦头装好后，用测力计将其吊离试样台上平面2~5mm。
其结果应符合标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》4.1.2的要求。
3.2 摩擦头运动轨迹的检定：在试样台上夹两张白纸，白纸之间夹一张复写纸。
开启牢度仪，是摩擦头在白纸上印出轨迹。
用钢直尺测量轨迹两半圆顶端间距离，该值减去摩擦头端面直径16mm应符合标准《GB/T 3920-2008 纺织品色牢度试验耐摩擦色牢度》4.1.2的要求。
4、接触面的检定：将棉标准贴衬织物夹固在摩擦头上；在试样台上夹一张复写纸。
T/WZY-07 作业指导书
摩擦牢度的测定
1.目的
准确、规范地完成布样的耐干（湿）摩擦牢度测试，提供有关耐干（湿）摩擦牢度方面的信息。
2.范围
需测试干（湿）摩擦牢度的有色织物
3.术语
干（湿）摩擦牢度：通过测试有色织物在经过一定强度的摩擦后对衬布的沾色情况来评判织物在耐干（湿）摩擦方面的好坏程度。
4.仪器与设备
Y571D多功能色牢度摩擦仪、全棉府绸布。
5.操作步骤
5.1将待测织物裁剪成20cm×10cm大小，用双面胶将待测织物牢固地粘贴在22cm
×11cm的底布上，然后将底布固定在摩擦仪的摩擦台上；
5.2将正方形衬布（6cm×6cm的府绸布）沿着其对角线与摩擦台平行的方向放置，
然后用小铁环扣着衬布，并将衬布插入到铁柱里，使衬布紧密固着；
5.3放下支撑杆，按“绿色运行”键，摩擦仪开始运行，衬布在待测织物上来回摩
擦，经过预先设定的摩擦次数后（一般10次），摩擦仪自动停止，此时取下衬布即可；
5.4如果要进行湿摩擦测试，则在5.2步骤前先将衬布浸湿，然后经过摩擦仪自带
的小轧车压轧一圈后，即可进行下一步操作；
6.注意事项
6.1如果待测织物为针织布，则在5.1步骤时，要将待测织物沿着其纬线方向平行
于摩擦台粘贴；
6.2操作时应注意织物是否平整，衬布对角线是否与摩擦台平行；
6.3色牢度摩擦仪应平稳放置，防止震动；。
服装材料色牢度检验一、实验目的染料在服装材料上所受外界因素作用的性质不同，就有各种相应的染色牢度，例如日晒、皂洗、气候、氯漂、摩擦、汗渍、熨烫等，它们都有相应的色牢度。
服装材料的用途不同或加工过程不同，它们的牢度要求也不一样。
例如，作为内衣的针织物与日光接触极少，洗涤的机会却很多，因此它们的耐洗牢度要好，而对日晒牢度要求并不高；为运动员缝制运动服的材料则必须具有较高的耐日晒、皂洗和汗渍的色牢度。
染色牢度很大程度上取决于染料的化学结构，此外，还取决于染料在纤维上的状态，以及染料与纤维的结合情况等。
为了对材料进行质量检验和评定，参照服装的服用情况，国家制定有一套染色牢度的测试方法，在实际生产中作为标准实施。
当然，服装材料的实际服用情况比较复杂，这些方法只是一种近似的模拟。
通过本实验能够了解各种染色牢度的内容及调试方法。
二、染色牢度基本知识1．耐洗色牢度耐冼色牢度指服装材料耐皂冼的程度，各类染料的耐洗色牢度相差很大，一般来说，有亲水基团的染料耐洗牢度低于没有亲水基团的染料。
例如，非水溶性染料如还原染料、不溶性偶氮染料、硫化染料等都比较耐洗；而水溶性的染料如直接染料、酸性染料，它们在服装材料上的耐洗色牢度较低。
纤维的性质与耐洗色牢度也有很大关系，例如涤纶的结构比锦纶紧密，疏水性比锦纶强，同一分散染料，在涤纶上的耐洗色牢度比在锦纶上的高。
此外，染色工艺对耐洗色牢度的影响也很大，在染色过程中，如果纤维没有染透，浮色没有去尽．也会使耐洗色牢度降低。
2．耐汗渍色牢度耐汗渍色牢度指服装材料的颜色耐汗渍的能力。
3．耐摩擦色牢度耐摩擦色牢度指服装材料的颜色耐摩擦的能力。
分为干摩擦与湿摩擦。
有色材料的耐摩擦色牢度主要取决于浮色的多少和染料与纤维结合的情况等因素。
4．耐熨烫色牢度耐熨烫色牢度指服装材料的颜色耐一定温度与压力作用的能力。
三、服装材料染色牢度检验的一般规定l．取样原则半成品或成品取样应在距离匹织物两端２m以外，离布边5cm以外处。

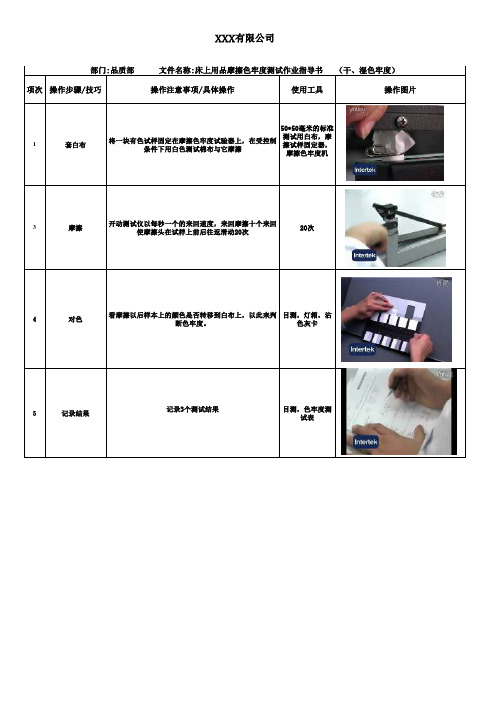

项次操作步骤/技巧操作注意事项/具体操作使用工具操作图片
1套白布将一块有色试样固定在摩擦色牢度试验器上，在受控制
条件下用白色测试棉布与它摩擦
50*50毫米的标准
测试用白布，摩
擦试样固定器，
摩擦色牢度机
3摩擦开动测试仪以每秒一个的来回速度，来回摩擦十个来回
使摩擦头在试样上前后往返滑动20次
20次
4对色看摩擦以后样本上的颜色是否转移到白布上，以此来判
断色牢度。
目测，灯箱，沾
色灰卡
5记录结果记录3个测试结果目测，色牢度测
试表
部门:品质部 文件名称:床上用品摩擦色牢度测试作业指导书 （干、湿色牢度）
XXX有限公司。
摩擦色牢度实验一、试样目的与要求1、掌握摩擦色牢度仪的结构和测试原理。
2、掌握测试方法和评级方法。
二、基本知识用于白布或用水、有机溶剂予以湿润的白布包在柱形的摩擦头上，在一定压力下对染色织物表面来回摩擦，这时纤维表面的色质和磨损的带色纤维脱落而使白布沾色。
摩擦色牢度即以这种白布沾色程度为评价原则。
三、实验仪器与工具实验仪器为Y（B）571—Ⅱ型预置式色牢度摩擦仪，见图6-1所示。
图6-1 Y（B）571—Ⅱ型预置式色牢度摩擦仪实验工具为漂白棉细布、染色牢度沾色样卡、织物试样及剪刀。
四、实验方法与步骤1、取样：在被测试织物距布边至少50cm以内处剪取220×110mm试样两块。
花布应使色泽取全，对大花散花在规定面积内色泽不能取全时，可按分布情况适当剪取试样几块，分别进行实验。
2、实验步骤⑴ 将电源插头插入220V电路中，试运转，检查实验仪是否正常。
⑵ 将撑柱捏手按反时针方向回转，撑起往复扁铁。
⑶ 在试样台的呢坯上铺平试样，然后反时针旋转右凸轮捏手，顺时针旋转左凸轮捏手并压紧试样。
⑷ 将白色试布放在套圈上，贴紧摩擦头，上推套圈夹牢试布，放下往复扁铁，按下电源开关，接通电源，按下启动按钮，仪器开始工作，往复十次后，便自动停机，测试干摩擦色牢度。
⑸ 将白色试布浸湿，挤掉多余水分，再按上述⑷的步骤测试湿摩擦色牢度。
⑹ 如需移动染色试样上摩擦位置时，可用手捏住试样台横向移位捏手，稍用力推或拉，便可移动试样台。
⑺ 需要急停机时，按下电源开关，即刻停机。
待事情处理好后，再打开电源，仪器便可正常转动，其运动次数不增减。
3、评级⑴ 摩擦色牢度的沾色等级，用染色牢度沾色样卡进行评定⑵ 评级时，评级者眼睛与试样距离为30～40cm。
沾色样卡和试样放在同一平面上，5级在上方，1级在下方。
⑶ 印花布的各种色泽，分别评级。
并以其中最低等级为代表。
⑷ 评级时，如实际等级低于1级标准时，仍评为1级。
摩擦色牢度仪（Y571B）(作业指导书)1 适用范围：用于各类纺织品的耐干、湿摩擦沾色牢度的试验。
适用于各类纤维制成的，经染色或印花的纱线、织物和纺织制品，包括纺织地毯和其它绒类织物。
2安装与调试2.1仪器应放置在稳固的工作台上。
2.2用清洁棉纱擦净金属部件上的防锈油。
2.3旋转摩擦头支撑,放下摩擦头与工作平台接触。
2.4接通电源,开启“电源开关”这时计数器应显示“0”，如显示其他数字则按[复零]键复“0”。
2.5设定试验次数，按计数器上“+”或“-”键，选择所需要的试验次数值。
2.6仪器试运转：按[启动]键，摩擦头开始直线往复运动，当达到预置试验次数值时，摩擦头停止运动。
在每次启动前，请先按一次[复零]键。
3 操作使用3.1旋转摩擦头支撑，使摩擦头离开工作平台。
3.2选择摩擦头形式：方形摩擦头用于绒类织物（包括纺织地毯），圆形摩擦头用于其他各种纺织品。
3.3在工作平台与试样之间，选用600目氧化铝耐水细纱纸，以助于减小试样在摩擦过程中的移动。
3.4将试验样品平摊在工作平台上，并旋转试样夹紧装置，将试验样品夹紧。
3.5干摩擦：将调湿后的摩擦布平放在摩擦头上，使摩擦布的经向与摩擦头的运动方向一致，并用夹套夹紧摩擦布，旋转摩擦头支撑，放下摩擦头。
按[启动]键，摩擦头开始摩擦运动，当达到预置试验次数值时，摩擦头停止运动。
然后取下摩擦布进行调湿，并去除摩擦布上可能影响评级的任何多余纤维。
用灰色样卡评定上述摩擦布的沾色级数。
3.6湿摩擦：如进行湿摩擦及耐有机溶剂摩擦试验时，应将浸过的湿摩擦布放在轧液装置上轧过，并调节压力调整螺钉，使其含水率达到标准规定的要求。
摩擦结束后，在室温下将湿摩擦布晾干，然后进行沾色级数的评定。
试验结束后，请务必切断电源！。
文件编号WI-0717-01作业指导书版本C0修改日期2007/10/10Y571B型染色牢度磨擦仪页码第1页，共1页1 目的指导、规范Y571B型染色牢度磨擦仪的使用。
2 适用范围适用纺织品磨擦色牢度的测试。
3 主要内容3.1 试样准备3.1.1色牢度试验用棉标准贴衬织物，剪成5cm×5cm方块。
3.1.1试样：剪取面积不少于20cm×5cm的试样至少两块，一块经向，一块纬向，每块试样一边为干磨擦用，另一边为湿磨擦用。
3.2 操作程序3.2.1清理仪器，润滑各部位，检查各机件是否灵活，可靠，然后将电源插入。
3.2.2将试样平放在磨擦色牢度试验机测试台的衬垫物上，两端以夹持器固定(以磨擦时试样不松动为准)，然后将干的磨擦布固定在磨擦头上，推紧套圈夹牢试布，使磨擦布的经、纬纱方向相交成45度。
3.2.3放下扁铁，让磨擦头压在试样布上，把电源开关拔在“开”档。
3.2.4按下启动键，磨擦头在试样上沿着10cm长的轨迹作往复直线自动磨擦10次，每往复一次时间为1秒。
3.2.5试验中，需暂时停机，可将电源开关热能在“关”档，仪器即会停机，如暂停后需继续试验，可将电源开关热能在“开”档，再按一下“启动”按钮，仪器即可马上恢复工作，其运动次数亦不增减。
3.2.6若进行湿磨擦试验时，将试样用蒸馏水或纯净水湿透，然后把试样放在压轮和滚轮之间压出来。
即可照以上步骤试验。
4 保养规定4.1 试验结束后，将仪器清理加罩，以保持仪器清洁和延长仪器使用寿命。
4.2 定期对设备进行保养。
拟订: 邵红梅 2007.11.06 审核: 胡毅 2007.11.06 批准：许勇锋 2007.11.06。
