C N C 主要内容7.2 步进电机及其驱动控制系统主要内容：•步进电机的原理；•主要性能参数；•步进驱动的特点；•驱动控制：环形分配器，功放电路。
要求：在掌握原理基础上，注重围绕应用了解各型电机的特点、性能参数、功放电路。

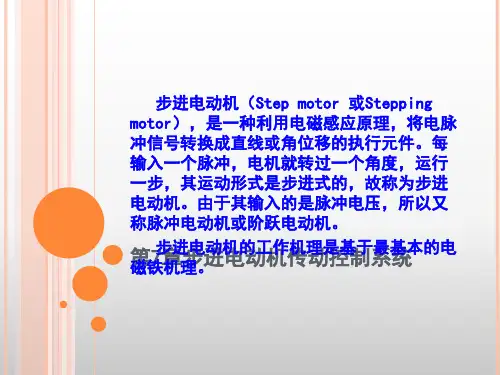

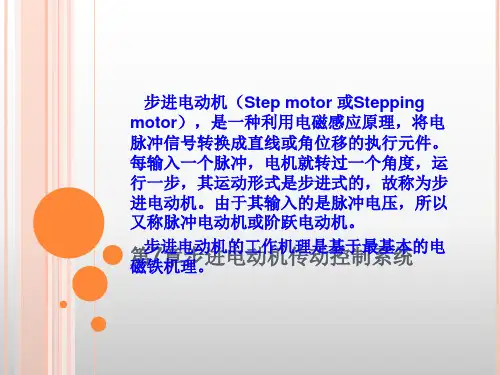

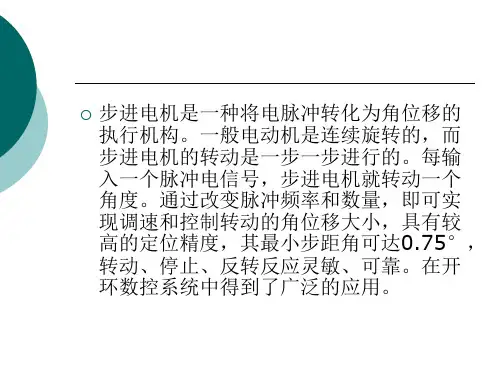

主要内容定义：步进电机是一种脉冲控制的执行元件，将电脉冲转化为角位移。
每给步进电机输入一个脉冲，其转轴就转过一个角度，称为步距角。
✓脉冲数量----位移量；✓脉冲频率----电机转速；✓脉冲相序----方向。
组成：由步进电机驱动电源和步进电机组成，没有反馈环节，属于开环位置控制系统。
7.2.1 步进电机概述主要内容优点：结构简单，价格便宜，工作可靠；缺点：–容易失步（尤其在高速、大负载时），影响定位精度；–在低速时容易产生振动；–细分技术的应用，明显提高了定位精度，降低了低速振动。
应用：要求一般的开环伺服驱动系统，如经济型数控机床、和电加工机床、计算机的打印机、绘图仪等设备。
步进电动机的分类按运动方式分：旋转式、直线运动式、平面运动式和滚切运动式。
按工作原理分：反应式(磁阻式)、电磁式、永磁式、混合式。
按结构分：单段式(径向式)、多段式(轴向式)，印刷绕组式。
按相数分：三相、四相、五相、六相和八相等。
按使用频率分：高频步进电动机和低频步进电动机。
(1) 反应式步进电动机极与极之间的夹角为60°，每个定子磁极上均匀分布了五个齿，齿槽距相等，齿距角为9°。
转子铁心上无绕组，只有均匀分布的40个齿，齿槽距相等，齿距角为360°/40＝9°。
单段式的结构：三相反应式步进电动机。
定子铁心上有六个均匀分布的磁极，沿直径相对两个极上的线圈串联，构成一相励磁绕组。
特点：转子无绕组，定转子开小齿、步距小；应用最广。
7.2 步进电机及其驱动控制系统C N C(2) 永磁式步进电动机工作原理：转子或定子一方具有永久磁钢，另一方有软磁材料制成，由绕组轮流通电产生的磁场与永久磁钢相互作用，产生转矩是转子转动。
