机电一体化第3章 伺服系统(2步进电动机及其驱动控制2)

第一章伺服系统概述伺服系统是以机械参数为控制对象的自动控制系统。

在伺服系统中，输出量能够自动、快速、准确地尾随输入量的变化，因此又称之为随动系统或者自动跟踪系统。

机械参数主要包括位移、角度、力、转矩、速度和加速度。

近年来，随着微电子技术、电力电子技术、计算机技术、现代控制技术、材料技术的快速发展以及机电创造工艺水平的逐步提高，伺服技术已迎来了新的发展机遇，伺服系统由传统的步进伺服、直流伺服发展到以永磁同步机电、感应电机为伺服机电的新一代交流伺服系统。

目前，伺服控制系统不仅在工农业生产以及日常生活中得到了广泛的应用，而且在许多高科技领域，如激光加工、机器人、数控机床、大规模集成电路创造、办公自动化设备、卫星姿态控制、雷达和各种军用武器随动系统、柔性创造系统以及自动化生产线等领域中的应用也迅速发展。

1.1 伺服系统的基本概念1.1.1 伺服系统的定义“伺服系统”是指执行机构按照控制信号的要求而动作，即控制信号到来之前，被控对象时静止不动的；接收到控制信号后，被控对象则按要求动作；控制信号消失之后，被控对象应自行住手。

伺服系统的主要任务是按照控制命令要求，对信号进行变换、调控和功率放大等处理，使驱动装置输出的转矩、速度及位置都能灵便方便的控制。

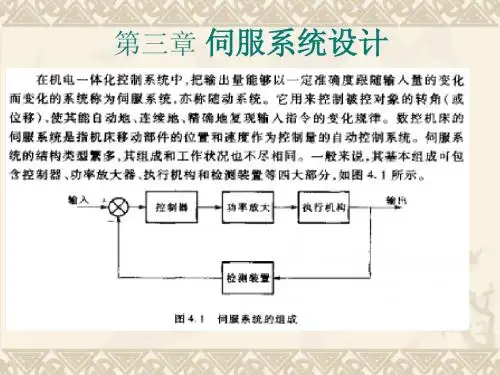

1.1.2 伺服系统的组成伺服系统是具有反馈的闭环自动控制系统。

它由检测部份、误差放大部份、部份及被控对象组成。

1.1.3 伺服系统性能的基本要求1 )精度高。

伺服系统的精度是指输出量能复现出输入量的精确程度。

2 )稳定性好。

稳定是指系统在给定输入或者外界干扰的作用下，能在短暂的调节过程后，达到新的或者恢复到原来的平衡状态。

3 )快速响应。

响应速度是伺服系统动态品质的重要指标，它反映了系统的跟踪精度。

4)调速范围宽。

调速范围是指生产机械要求机电能提供的最高转速和最低转速之比。

5 )低速大转矩。

在伺服控制系统中，通常要求在低速时为恒转矩控制，电机能够提供较大的输出转矩；在高速时为恒功率控制，具有足够大的输出功率。

第3章：机电一体化技术与系统中微型计算机控制系统及接口设计 3.1 控制系统的一般设计思路3.1.1专用与通用、硬件与软件的权衡与抉择1. 专用与通用的抉择 专用控制系统：适合于大批量生产的而且较成熟的机电一体化产品。

通用控制系统：适合还在不断改进，结构还不十分稳定的产品。

2. 硬件与软件的权衡根据经济性和可靠性的标准权衡决定。

例：分立元件组成硬件------软件 利用LSI 芯片组成电路-----软件3.1.2 控制系统的一般设计思路 设计步骤为：确定系统整体控制方案；确定控制算法；选用微型计算机；系统总体设计；软件设计等。

1、确定系统整体控制方案（1）应了解被控对象的控制要求，构思控制系统的整体方案。

（2）考虑执行元件采用何种方式。

（3）要考虑是否有特殊控制要求。

（4）考虑微机在整个控制系统中的作用，是设定计算、直接控制还是数据处理，微机应承担哪些任务，为完成这些任务，微机应具备哪些功能，需要哪些输入/输出通道、配备哪些外围设备。

（5）应初步估算其成本。

2、确定控制算法建立该系统的数学模型，确定其控制算法。

数学模型：就是系统动态特性的数学表达式。

它反映了系统输入、内部状态和输出之间的数量和逻辑关系。

控制算法：所谓计算机控制，就是按照规定的控制算法进行控制，因此，控制算法的正确与否直接影响控制系统的品质，甚至决定整个系统的成败。

例如：机床控制中常使用的逐点比较法的控制算法和数字积分法的控制算法；直线算法：a a xy yx F -= 或K x y T T ee Y X==∆∆ 圆弧算法：222R Y X F i i i -+= 或yxT T Y X =∆∆ 直接数字控制系统中常用的PID 调节的控制算法；位置数字伺服系统中常用的实现最少拍控制的控制算法；另外，还有各种最优控制的控制算法、随机控制和自适应控制的控制算法。

3、选择微型计算机 （1）较完善的中断系统 （2）足够的存储容量（3）完备的输入／输出通道和实时时钟（4）特殊要求：字长、速度、指令4、系统总体设计设计中主要考虑硬件与软件功能的分配与协调、接口设计、通道设计、操作控制台设计、可靠性设计等问题。

机电一体化系统设计课后习题
第一章绪论作业
1、简述机电一体化系统的基本功能要素。

第二章机械系统设计作业
1、图所示为一进给工作台。

电动机M、制动器B、工作台A、齿轮G1~G4以及轴1、丝杠轴的数据如表所示。

试求：此装置换算至电动机轴的等效转动惯量。

2、机电一体化系统对机械传动系统的基本要求是什么？
3、齿轮传动链的级数和各级传动比确定的三个基本原则是什么？如何选择？
第三章传感器检测及其接口电路作业
1、传感器的性能指标有哪两大类，各包括那些内容？
2、传感器的选用原则是什么
3、为什么差动变极距型电容位移传感器的精度是普通的变极距电容传感器的2倍？
4、光栅位移传感器主要由哪几部分构成？产生的莫尔条纹最主要的作用是什么？
5、感应同步器的测量方式有几种类型？写出励磁方式和输出信号的表达式。

6、已知光电脉冲编码器的周脉冲数Z=1200，在t=10s的时间内测轴的脉冲数N=6000，则光电脉冲编码器测得的角位移是多少？轴的转速是多少？
第四章控制电机及其选择计算作业

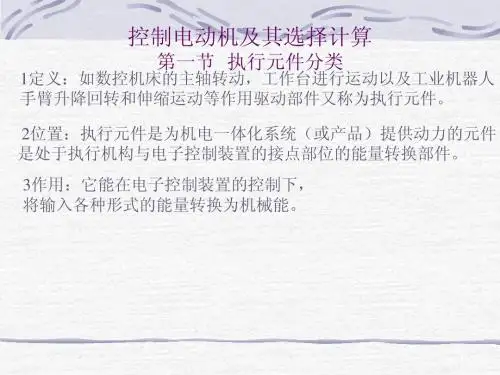

1、机电一体化系统的伺服驱动有哪几种形式?各有什么特点？
2、步进电动机的选用原则是什么？
3、直流PWM调压比其它调压方式有什么优点？
4、交流变频调速有哪几种类型。

机电一体化复习题附答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O接口8 I/O通道 9 串行通信 10直接存储器存取（DMA）二、判断题：1 在计算机接口技术中I/O通道就是I/O接口。

（×）2 滚珠丝杆不能自锁。

（√）3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。

（×）4 异步通信是以字符为传输信息单位。

（√）5 同步通信常用于并行通信。

（×）6 无条件I/O方式常用于中断控制中。

（×）7从影响螺旋传动的因素看，判断下述观点的正确或错误（1）影响传动精度的主要是螺距误差、中径误差、牙型半角误差（√）（2）螺杆轴向窜动误差是影响传动精度的因素（√）（3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（√）（4）温度误差是影响传动精度的因素（√）三、单项选择题1. 步进电动机，又称电脉冲马达，是通过（ B ）决定转角位移的一种伺服电动机。

A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机，其转差率s的范围为（B）。

A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是（C）。

A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4. PD称为（ B ）控制算法。

A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中，复杂连续轨迹通常采用（ A ）方法实现。

A.插补B.切割C.画线D.自动四、填空题1. 在计算机和外部交换信息中，按数据传输方式可分为：串行通信和并行通信。

2. 微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道。

第二部分各章作业答案第一章绪论★1、机电一体化的基本概念和涵义是什么？★机电一体化的英文名词如何拼合？(P1) 【参考答案】机电一体化是从系统的观点出发，将机械技术、微电子技术、信息技术、控制技术等在系统工程基础上有机地加以综合，实现整个机械系统最佳化而建立起来的一门新的科学技术。

机电一体化在国外被称为Mechatronics是日本人在20世纪70年代初提出来的，它是用英文Mechanics的前半部分和Electronics的后半部分结合在一起构成的一个新词，意思是机械技术和电子技术的有机结合。

★2、机电一体化的发展趋势包括哪几个方面？(P2)【参考答案】机电一体化的发展趋势可概况为以下三个方面：(4-3-2)（1）性能上，向高精度、高效率、高性能、智能化的方向发展；（2）功能上，向小型化、轻型化、多功能方向发展；（3）层次上，向系统化、复合集成化的方向发展。

★3、一个较完善的机电一体化系统包括哪几个基本要素？★其核心部分是什么？（P4-P5) 【参考答案】一个较完善的机电一体化系统应包括以下几个基本要素：机械本体、动力部分、检测部分、执行机构、控制器和接口。

其核心部分是控制器。

★4、什么是接口？接口的功能有哪些？(P5)【参考答案】为实现各子系统或要素之间物质、能量或信息交换而进行的连接就是接口。

接口的基本功能有交换、放大、传递。

5、机电一体化的相关技术有哪些？(P2-P4)【参考答案】机械技术、检测传感技术、信息处理技术、自动控制技术、伺服传动技术、系统总体技术。

第二章机械传动与支承技术1、熟练掌握以数控机床进给传动为例说明机械传动系统建模的步骤、方法。

重点在传动惯量折算的推导过程。

(P13-P15)★【举例说明】在图1所示的数控机床进给传动系统中，电动机通过两级减速齿轮Z1、Z2、Z3、Z4及丝杠螺母副驱动工作台作直线运动。

设J l为轴I部件和电动机转子构成的转动惯量；J 2、J 3为轴Ⅱ、Ⅲ部件构成的转动惯量；K1、K2、K3分别为轴I、Ⅱ、Ⅲ的扭转刚度系数；K为丝杠螺母副及螺母底座部分的轴向刚度系数；m为工作台质量；C为工作台导轨粘性阻尼系数：T1、T2、T3分别为轴I、Ⅱ、Ⅲ的输入转矩。

机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O接口8 I/O通道 9 串行通信 10直接存储器存取（DMA）二、判断题：1 在计算机接口技术中I/O通道就是I/O接口。

（×）2 滚珠丝杆不能自锁。

（√）3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。

（×）4 异步通信是以字符为传输信息单位。

（√）5 同步通信常用于并行通信。

（×）6 无条件I/O方式常用于中断控制中。

（×）7从影响螺旋传动的因素看，判断下述观点的正确或错误（1）影响传动精度的主要是螺距误差、中径误差、牙型半角误差（√）（2）螺杆轴向窜动误差是影响传动精度的因素（√）（3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（√）（4）温度误差是影响传动精度的因素（√）三、单项选择题1. 步进电动机，又称电脉冲马达，是通过（ B ）决定转角位移的一种伺服电动机。

A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机，其转差率s的范围为（B）。

A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是（C）。

A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4. PD称为（ B ）控制算法。

A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中，复杂连续轨迹通常采用（ A ）方法实现。

A.插补B.切割C.画线D.自动四、填空题1. 在计算机和外部交换信息中，按数据传输方式可分为：串行通信和并行通信。

2. 微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道。

3. 在伺服系统中，在满足系统工作要求的情况下，首先应保证系统的稳定性和精度并尽量高伺服系统的响应速度。

机电一体化复习题一、名词解释1机电一体化2伺服控制3闭环控制系统4逆变器5SPWM6单片机7I/O接口8I/O通道9串行通信10直接存储器存取（DMA）二、判断题：1在计算机接口技术中I/O通道就是I/O接口。

（×）2滚珠丝杆不能自锁。

（√）3无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。

（×）4异步通信是以字符为传输信息单位。

（√）5同步通信常用于并行通信。

（×）6无条件I/O方式常用于中断控制中。

（×）7从影响螺旋传动的因素看，判断下述观点的正确或错误（1）影响传动精度的主要是螺距误差、中径误差、牙型半角误差（√）（2）螺杆轴向窜动误差是影响传动精度的因素（√）（3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（√）（4）温度误差是影响传动精度的因素（√）三、单项选择题1.步进电动机，又称电脉冲马达，是通过（B）决定转角位移的一种伺服电动机。

A脉冲的宽度B脉冲的数量C脉冲的相位D脉冲的占空比2.对于交流感应电动机，其转差率s的范围为（B）。

A.1<s<2B.0<s1C.-1<s<1D.-1<s<03.PWM指的是（C）。

A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4.PD称为（B）控制算法。

A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中，复杂连续轨迹通常采用（A）方法实现。

A.插补B.切割C.画线D.自动四、填空题1.在计算机和外部交换信息中，按数据传输方式可分为：串行通信和并行通信。

2.微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道。

3.在伺服系统中，在满足系统工作要求的情况下，首先应保证系统的稳定性和精度并尽量高伺服系统的响应速度。

4.一般来说，伺服系统的执行元件主要分为电磁式液压式气压式和其它等四大类型。

机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O接口8 I/O通道 9 串行通信 10直接存储器存取〔DMA〕二、判断题：1 在计算机接口技术中I/O通道就是I/O接口。

〔×〕2 滚珠丝杆不能自锁。

〔√〕3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。

〔×〕4 异步通信是以字符为传输信息单位。

〔√〕5 同步通信常用于并行通信。

〔×〕6 无条件I/O方式常用于中断控制中。

〔×〕7从影响螺旋传动的因素看，判断下述观点的正确或错误〔1〕影响传动精度的主要是螺距误差、中径误差、牙型半角误差〔√〕〔2〕螺杆轴向窜动误差是影响传动精度的因素〔√〕〔3〕螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素〔√〕〔4〕温度误差是影响传动精度的因素〔√〕三、单项选择题1. 步进电动机，又称电脉冲马达，是通过〔 B 〕决定转角位移的一种伺服电动机。

A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机，其转差率s的范围为〔B〕。

A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是〔C〕。

4. PD称为〔 B 〕控制算法。

5.在数控系统中，复杂连续轨迹通常采用〔 A 〕方法实现。

四、填空题1. 在计算机和外部交换信息中，按数据传输方式可分为：串行通信和并行通信。

2. 微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道。

3. 在伺服系统中，在满足系统工作要求的情况下，首先应保证系统的稳定性和精度并尽量高伺服系统的响应速度。

4. 一般来说，伺服系统的执行元件主要分为电磁式液压式气压式和其它等四大类型。

5. 在SPWM变频调速系统中，通常载波是等腰三角波，而调制波是正弦波6.异步交流电动机变频调速：a)基频〔额定频率〕以下的恒磁通变频调速，属于恒转矩调速方式。

《机电一体化技术（专科）》阶段练习答案（第3章—第4章）一、判断题1、√2、×3、×4、√5、√二、名词解释1 开环控制系统—无反馈的控制系统。

2. 逆变器—把固定的直流电变成固定或可调的交流电的DC/AC变流器。

3. 以电子换向取代了传统的直流电动机的电刷换向的电动机。

4 灵敏度即为传感器在静态标准条件下输入变化对输出变化的比值。

三、填空题1、计算法、查表法和插值法。

2、许多传感器的转换原理里非线性的、采用的测量电路也是非线性的。

3、N= 8-16 、N= 4 。

4、运算放大器、测量放大器、程控测量放大器、隔离放大器。

5、带动控制对象按指定规律作机械运动。

6、分析法和实验法。

7、所能达到的位置精度越高。

8、PWM 调速驱动系统和可控硅直流调速驱动系统。

9、Y电机的状态、X电机的状态。

10、位置控制，速度调节。

四、简答题1.步进电动机常用的驱动电路有哪几种类型?其中哪种电路适于永磁式步进电动机?答：主要有：单极性驱动电路、双极性驱动电路、高低压驱动电路、斩波驱动电路、细分电路。

其中双极性驱动电路适于永磁式步进电动机。

2. 伺服系统的组成包括：1) 比较环节；2) 控制器；3) 执行环节；4) 被控对象；5) 检测环节3. 测试传感部分的作用是什么?答：测试传感部分的作用：对系统运行中所需要的本身和外界环境的各种参数及状态进行检测，传输到信息处理单元，经分析处理后产生控制信息。

五、计算分析题1 答：三相交流感应电动机，电源频率50Hz，空载转速为1450r/min。

(1) 4极，空载转差率n=(1500-1450)/1500=3.3%(2) 50Hz(3) 50Hz 16.5 Hz2 答：光栅此时的位移细分前4mm, 细分后1mm测量分辨率:细分前0.01 mm/线细分后:0.025。

第一章绪论1．机电一体化包括哪六大共性关键技术（相关技术）？p1答:机电一体化包括六大共性关键技术:（1）精密机械技术，（2)伺服传动技术，(3）检测传感技术，（4）信息处理技术，（5)自动控制技术，（6）系统总体技术。

2．一个较完善的机电一体化系统，应具有哪六个基本功能要素？p2答：机电一体化系统应具有以下六个基本功能要素：（1）机械本体，（2)动力部分,（3）传感检测部分，（4）执行机构，(5）驱动部分，(6）控制及信息处理、各要素和环节之间相联系的接口.3．何谓机电一体化系统中的接口?接口的作用和基本功能是什么？p3答：机电一体化系统中的接口,是机电一体化系统中各子系统之间进行物质、能量和信息传递与交换的联系部件。

接口的作用使各要素或子系统联接成为一个有机整体，使各个功能环节有目的地协调一致运动，从而形成机电一体化的系统工程。

接口的基本功能主要有三个：一是交换，通过接口完成使各要素或子系统之间信号模式或能量的统一;二是放大,在两个信号强度相差悬殊的环节间,经接口放大，达到能量的匹配；三是传递，变换和放大后的信号在环节间可靠、快速、精确地交换，必须遵循协调一致的时序、信号格式和逻辑规范。

接口具有保证信息传递的逻辑控制功能，使信息按规定模式进行传递。

4．简述执行部分的功能和分类。

P3答：执行机构的功能是根据控制信息和指令完成所要求的动作。

执行部分是运动部件，一般采用机械、电磁、电液等机构。

它将输入的各种形式的能量转换为机械能。

5．何谓机械本体？P2答：机械本体包括机械传动装置和机械结构装置。

其主要功能是使构造系统的各子系统、零部件按照一定的空间和时间关系安置在一定位置上。

6．何谓动力部分？p2答:部分动力部分的功能是按照机电一体化技术系统的控制要求，为系统提供能量和动力以保证系统正常运行。

7．何谓传感检测部分?p2答：传感检测部分的功能是对系统运行过程中所需要的本身和外界环境和各种参数及状态进行检测，并转换成可识别信号,传输到信息处理单元,经过分析、处理后产生相应的控制信息。

机电一体化复习题一、名词解释1机电一体化 2伺服控制 3闭环控制系统 4逆变器 5 SPWM 6单片机 7 I/O接口8 I/O通道 9 串行通信 10直接存储器存取（DMA）二、判断题：1 在计算机接口技术中I/O通道就是I/O接口。

（×）2 滚珠丝杆不能自锁。

（√）3 无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。

（×）4 异步通信是以字符为传输信息单位。

（√）5 同步通信常用于并行通信。

（×）6 无条件I/O方式常用于中断控制中。

（×）7从影响螺旋传动的因素看，判断下述观点的正确或错误（1）影响传动精度的主要是螺距误差、中径误差、牙型半角误差（√）（2）螺杆轴向窜动误差是影响传动精度的因素（√）（3）螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素（√）（4）温度误差是影响传动精度的因素（√）三、单项选择题1. 步进电动机，又称电脉冲马达，是通过（ B ）决定转角位移的一种伺服电动机。

A 脉冲的宽度B 脉冲的数量C 脉冲的相位D 脉冲的占空比2. 对于交流感应电动机，其转差率s的范围为（B）。

A.1<s<2B.0<s 1C.-1<s<1D.-1<s<03.PWM指的是（C）。

A.机器人B.计算机集成系统C.脉宽调制D.可编程控制器4. PD称为（ B ）控制算法。

A.比例B.比例微分C.比例积分D.比例积分微分5.在数控系统中，复杂连续轨迹通常采用（ A ）方法实现。

A.插补B.切割C.画线D.自动四、填空题1. 在计算机和外部交换信息中，按数据传输方式可分为：串行通信和并行通信。

2. 微机控制系统中的输入与输出通道一般包括模拟量输入通道模拟量输出通道、数字量输入通道数字量输出通道四种通道。

3. 在伺服系统中，在满足系统工作要求的情况下，首先应保证系统的稳定性和精度并尽量高伺服系统的响应速度。
