微机继电保护测试仪怎么做突变量启动试验

微机继电保护测试仪怎么使用微机继电保护测试仪怎么使用呢？微机继电保护测试仪主要用来进行高压电器设备的试验工作，具有测试速度快，精度高，方便灵活等特点，但是由于是高精度仪器，因此使用也不是特别方便，本文就以YTC1000微机继电保护测试仪为例，来给大家简单讲解微机继电保护测试仪怎么使用。

一、设置开入量和开出量试验步骤2：在界面左部选择当前通道输出的谐波类型直流：幅值（可“+”可“-”）。

基波：50.0Hz，幅值、相角。

2次谐波：100.0Hz，幅值、相角。

3次谐波：150.0Hz，幅值、相角。

4次谐波：200.0Hz，幅值、相角。

5次谐波：250.0Hz，幅值、相角。

6次谐波：300.0Hz，幅值、相角。

7次谐波：350.0Hz，幅值、相角。

8次谐波：400.0Hz，幅值、相角。

9次谐波：450.0Hz，幅值、相角。

10次谐波：500.0Hz，幅值、相角。

11次谐波：550.0Hz，幅值、相角。

12次谐波：600.0Hz，幅值、相角。

13次谐波：650.0Hz，幅值、相角。

14次谐波：700.0Hz，幅值、相角。

15次谐波：750.0Hz，幅值、相角。

16次谐波：800.0Hz，幅值、相角。

17次谐波：850.0Hz，幅值、相角。

18次谐波：900.0Hz，幅值、相角。

19次谐波：950.0Hz，幅值、相角。

20次谐波：1000.0Hz，幅值、相角。

各电压、电流的各次谐波幅值在界面上以“伏特”或“安培”为单位显示其值，测试仪输出的值为界面上实际显示的电压电流大小。

变量的变化步长应根据测试的要求选择合适的大小，一般地，步长越小，测试精度越高。

试验步骤3：设置谐波计算方式在“参数设置”属性页中可以选择谐波计算的方式。

幅值计算：各电压、电流的各次谐波在界面上以“伏特”或“安培”为单位显示其值，测试仪输出的值为界面上实际显示的电压电流大小。

基波百分比计算：各电压、电流的各次谐波在界面上的“输出幅值”和“幅值步长”等于该相谐波值相对于该相基波值的百分数。

微机型故障录波装置现场检验作业指导书1适用范围本作业指导书适用于微机型故障录波装置的新安装验收检验以及装置投运后的第一次 全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。

继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法22OkV 〜50OkV 电力系统故隙动态记录装置检测要求继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定3作业环境及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。

空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。

(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。

(3)作业现场应有可靠的试验电源，且满足试验要求。

(4)作业现场现场道路畅通，无隙碍物，且照明良好。

(5)测试对象处于停运状态，现场安全措施完整、可靠。

(6)保持现场工作环境整洁。

4作业人员要求(1)所有作业人员应身体健康，精神状态良好。

(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。

(3)所有作业人员应有触电急救及一般现场紧急救火的常识。

(4)本项检验工作需要作业人员2-3人。

其中工作负责人1人，工作班成员1-2人。

(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资(6)国家电网安监［2009∣664号国家电网公司电力安全工作规程(变电部分)2引用标准及编制依据(1) GB/T 14285-2006 (2) GB/T7261-2008 (3) DUT663-1999 (4) DUT995-2006 (5) Q/GDW267-2009格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

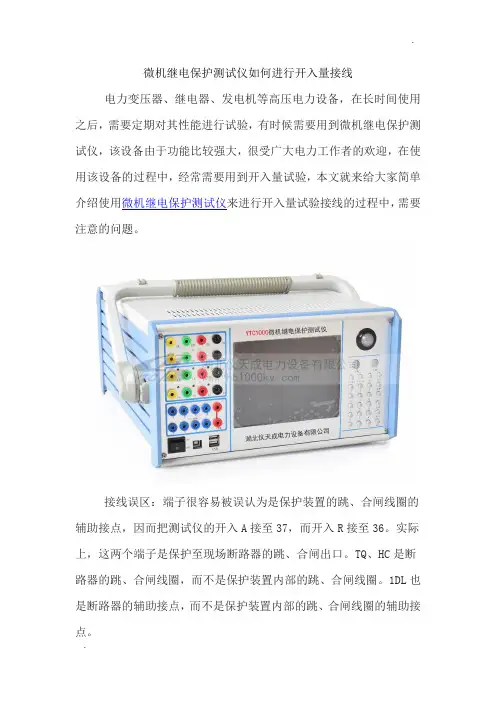

微机继电保护测试仪如何进行开入量接线电力变压器、继电器、发电机等高压电力设备，在长时间使用之后，需要定期对其性能进行试验，有时候需要用到微机继电保护测试仪，该设备由于功能比较强大，很受广大电力工作者的欢迎，在使用该设备的过程中，经常需要用到开入量试验，本文就来给大家简单介绍使用微机继电保护测试仪来进行开入量试验接线的过程中，需要注意的问题。

接线误区：端子很容易被误认为是保护装置的跳、合闸线圈的辅助接点，因而把测试仪的开入A接至37，而开入R接至36。

实际上，这两个端子是保护至现场断路器的跳、合闸出口。

TQ、HC是断路器的跳、合闸线圈，而不是保护装置内部的跳、合闸线圈。

1DL也是断路器的辅助接点，而不是保护装置内部的跳、合闸线圈的辅助接点。

当然，这种接法也可以做试验，但它要求试验时断路器参与试验时的闭合与断开操作，这样对断路器使用寿命有影响，同时，还要求一次线路停运，否则会造成线路误停电的重大事故。

所以，我们不提倡这样的接线方法！仔细对照装置端子表和“附录1”中的接线图就会发现，34端子是“保护动作继电器出口”，并且34端子的旁边就是“差动跳2LP”，即差动保护跳闸的硬压板，因此，这才是保护装置内部的跳闸线圈的辅助接点的出线端子。

它相当于“附录1”例图中的X5/14接点。

如下图所示（只选取了附录1中的例图的一部分）：对照上图，我们在回到上面“接线误区”中提到的内容。

刚才提到的TQ，就相当于上图中的TQ；刚才提到的1DL，就相当于上图中的DL；刚才提到的37端子，就相当于上图中的X5/08接点。

所以是不正确的。

正确的接线方法是千方百计寻找到上图中TJ-11和TJ-12接点的引出端子。

而通过分析对照，确定34端子即是所需的端子。

测试仪的开入A接34端子，开入公共端COM（或+KM）接直流电源的正极性端40端子。

为防止试验时对保护装置的操作导致现场断路器的误动作，试验时请将保护跳闸出口硬压板打开。

如本例图中，应打开“差动跳2LP”压板。

HT-1200微机继电保护仪HT-1200微机继电保护测试仪差动试验基本概述第七节差动试验本程序用于试验微机型差动保护装置的比例制动特性和谐波制动特性。

本仪器可做六相电流差动试验。

一、三相差动（六相差动）试验1、电流定义IA为高压侧电流输入，IB为低压侧电流输入，IC可选择等于IA或等于IB，用于施加补偿电流用，至于加到哪一侧补偿，要视变压器的接线方式来决定，后面的接线方式会阐述这个问题。

IA和IB的相位差一般为0度或180度。

六相差动采 HT-1200微机继电保护仪用IA、IB、IC和IN接入高压侧A、B、C和N相，将Ia、Ib、Ic和In接入低（中）压侧的A、B、C和N相。

2、【试验参数】2.1、【差动电流门槛值】：根据保护定值输入，一般为1A—2A。

2.2、【差动电流速断值】：根据保护定值输入，一般为8A—10A。

2.3、【比例制动系数】：根据保护定值输入，一般为0.2—0.9。

2.4、【谐波制动系数】：根据保护定值输入，一般为0.1—0.9。

2.5、【拐点定值】：根据保护定值输入，一般为2A—6A。

2.6、【斜率】：即比例制动系数。

根据保护定值输入。

2.7、【输出最长时间】：为有电流输出的时间。

一般为0.5秒—1秒。

2.8、【输出间断时间】：为无电流输出的时间。

一般为0.5秒—1秒。

由于微机保护采用突变量启动原理，所以电流输出采用间断式输出方式。

2.9、【计算公式】根据保护生产厂家提供的计算公式进行选择，其中，I1（IA）为高压侧电流，I2（IB）为低（中）压侧电流，K1为高压侧平衡系数，K2为低（中）压侧平衡系数。

K3为一常数。

3、【试验设备】3.1、变压器圈数：两绕组或三绕组。

3.2、接线方法：【Y/Y-12】：程序自动设置I1和I2的相位差为180度。

【Y/Δ-1】：程序自动设置I1和I2的相位差为150度。

【Y/Δ-11】：程序自动设置I1和I2的相位差为210度。

3.3、【平衡系数设置】有三种设置方式： HT-1200微机继电保护仪1、直接设置平衡系数：根据保护定值，直接设置平衡系数。

如何正确操作微机继电保护测试仪微机继电保护测试仪如何操作微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频率的快捷掌控，并具备各种继电器和保护的专用测试模块。

是电力基层单位保护装置投运前调试和定期检验的必备工具。

为了更好的使用微机继电保护测试仪，在使用前，我们确定要把握如何正确操作它。

第一、关闭测试仪电源开关。

将测试导线分别从面板上的电压输出插孔和电流输出插孔接至被测试屏或保护装置上。

将保护动作接点用测试导线引至测试仪开入端子（面板左上部N1～N5）。

如用外接PC机掌控，需用打印电缆把PC机并口和仪器背板上的PC机接口连接，并把旁边的选择开关置“外”位置。

第二、确认接线正确无误后，连接测试仪电源线（AC220V）、PS2鼠标（或键盘），需在线打印试验结果可连接打印机至仪器背板并口，合上测试仪交流电源开关。

面板电源指示灯发绿光（如用外接PC机掌控，开启PC机），测试仪自动进入主菜单。

第三、按下面板上的功放电源开关。

第四、选择相应功能应用程序，自动打开软件功放开关，电源指示灯发红光，操作程序，开始试验。

第五、试验完毕后，存储、打印结果，退出应用程序，先关测试仪功放开关、交流开关，然后拆除测试线、电源线、打印电缆。

第六、用通讯线通过并口与其它PC机连接，两边运行随机通迅程序，可把试验结果上传，也可用U盘把试验结果传至PC机,再在PC机上或U盘上运行随机打印系统程序，可在WindowsExcel下处理试验报表。

依照以上步骤来操作微机继电保护测试仪，就能帮忙我们得到精准的测量数据，让我们的检验工作更加便利。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

《三相微机继电保护测试仪操作规程》一、前言在电力系统中，继电保护测试是非常重要的环节，它涉及到电力设备的安全运行和电网的稳定运行。

三相微机继电保护测试仪作为测试继电保护装置的专用设备，能够有效地提高测试的精度和效率。

本文将从三相微机继电保护测试仪的操作规程出发，深入探讨其操作流程和注意事项，帮助读者更好地理解和掌握三相微机继电保护测试仪的使用方法。

二、三相微机继电保护测试仪操作流程1. 准备工作在进行三相微机继电保护测试仪操作前，首先需要做好准备工作。

包括确认测试仪的电源和接线是否正常，检查测试仪的相关参数设置是否正确，以及准备好需要测试的继电保护装置的相关资料和参数。

在进行准备工作时，需要注意检查测试仪的工作环境是否符合要求，以确保测试的准确性和安全性。

2. 连接测试仪接下来是连接测试仪的步骤，将测试仪与待测试的继电保护装置进行连接。

在连接过程中，需要根据测试仪的接线图和被测设备的接线图进行对照，确保连接准确无误。

还需要注意接线的牢固性和安全性，避免因接线松动或接触不良导致测试数据不准确或设备损坏的情况发生。

3. 设置参数连接完成后，需要根据被测设备的类型和测试要求，在测试仪上进行相关参数的设置。

包括测试的电压、电流、频率等参数的设定，以及测试的操作模式和触发条件的设置。

在设置参数时，需要根据实际情况进行调整，并确保参数的正确性和合理性。

4. 进行测试一切准备就绪后，即可开始进行测试。

根据测试仪的操作手册和相关规程，按照要求进行测试操作。

在测试过程中，需要密切关注被测设备的工作状态和测试仪显示的数据，并随时注意监控设备和环境的安全情况。

在测试操作过程中，需要按照规程进行，严格执行各项操作步骤，确保测试的准确性和安全性。

5. 处理测试结果测试完成后，需要对测试结果进行处理。

包括对测试数据的分析和比对、对测试仪的状态和性能进行评估、以及对测试过程中出现的问题和异常进行记录和分析。

在处理测试结果时，需要充分发挥自己的分析和判断能力，及时发现问题并采取相应的措施，以保证测试的准确性和可靠性。

三相微机继电保护测试仪操作规程操作规程：三相微机继电保护测试仪1.漏电检测：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，漏电检测线圈和测试电流线圈到测试仪上。

c.将测试仪的拨杆调整到“漏电检测”档位。

d.根据实际需要设置测试仪的触发电流大小。

e.按下测试仪上的测试按钮开始进行漏电检测。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

2.电流互感器测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电流互感器测试线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“电流互感器测试”档位。

d.根据实际需要设置测试仪的测试频率和电流大小。

e.按下测试仪上的测试按钮开始进行电流互感器测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

3.电压互感器测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电压互感器测试线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“电压互感器测试”档位。

d.根据实际需要设置测试仪的测试频率和电压大小。

e.按下测试仪上的测试按钮开始进行电压互感器测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

4.微机保护接线测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，保护接线线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“保护接线测试”档位。

d.根据实际需要设置测试仪的测试频率和电流大小。

e.按下测试仪上的测试按钮开始进行微机保护接线测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

5.故障录波测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电流互感器测试线圈和故障录波信号线圈到测试仪上。

c.将测试仪的拨杆调整到“故障录波测试”档位。

d.根据实际需要设置测试仪的测试频率、电流和采样率。

微机继电保护测试仪使用方法微机继电保护测试仪是一种用于测试电力系统中继电保护装置的设备，它可以对各种类型的继电保护装置进行测试，包括电流、电压、频率、相位等参数。

正确的使用方法对于保证测试结果的准确性和可靠性非常重要。

下面将介绍微机继电保护测试仪的使用方法。

1. 准备工作。

在进行测试之前，首先需要对微机继电保护测试仪进行准备工作。

确保设备处于正常工作状态，检查电源线、测试线等连接是否牢固，确认仪器的各项功能是否正常。

另外，还需要根据具体的测试需求，选择合适的测试模式和参数设置。

2. 连接测试对象。

将微机继电保护测试仪的测试线分别连接到待测试的继电保护装置的输入端和输出端。

在连接过程中，要注意保证连接的稳固性和正确性，避免出现接触不良或接线错误的情况。

3. 进行测试。

在连接完成后，可以开始进行测试操作。

根据具体的测试要求，选择相应的测试模式和参数设置，然后启动测试仪器进行测试。

在测试过程中，需要密切关注测试仪器的显示屏，确保测试数据的准确性和稳定性。

4. 分析测试结果。

测试完成后，需要对测试结果进行分析。

根据测试仪器显示的数据，对继电保护装置的工作状态进行评估，判断其是否符合设计要求。

如果发现异常情况，需要及时进行故障排查和处理，确保系统的安全可靠运行。

5. 结束工作。

在测试结束后，及时断开测试线，关闭测试仪器的电源，并进行设备的清理和维护工作。

另外，还需要对测试过程中的数据进行整理和存档，以便日后的查阅和分析。

总结。

微机继电保护测试仪的正确使用方法对于保证测试结果的准确性和可靠性至关重要。

在使用过程中，需要严格按照操作规程进行操作，确保设备连接的正确性和稳定性，密切关注测试数据的变化，及时分析和处理异常情况，最大限度地保证电力系统的安全稳定运行。

希望以上内容能够帮助大家更好地掌握微机继电保护测试仪的使用方法，提高工作效率和测试准确性。

如何操作使用微机继电保护测试仪
一、接线说明。

微机继电保护测试仪的面板上的黄绿红黑接线端子是连接仪器的电压输出端，面板的背面有直流输出和电源连接，电源插孔旁边有一个接地插孔，方便测试者将设备进行接地。

演示：
接通仪器的电源后、开机。

根据线圈的颜色不同，连接对应颜色的接线端子。

比如，黑色线圈插入仪器电流输出黑色插孔，另一头连接继电器。

其它颜色同样的方式按照对应的参数和颜色做好相应的接线操作。

接着用万用表对接线进行测试是否接线成功。

二、操作演示。

根据自己接线端的电流相来调节电流幅值、幅值步长，单相测试不用设置相位，其它相位测试则需要调节相位，之后设定好相位步长。

将试验类型调整至自己的试验类型(手动或自动)开始试验。

试验中当听到“铃~”则将按钮旋转至“停”，然后得出测试动作时间。

如果需要将测试时间增加，调整幅值步长即可。

三、交流电压和交流电流的输出检测。

最后，拆除测试线用万用表检测电流电压的输出，将界面回到交流试验的参数设定界面，同样先设定电压幅值、幅值步长等参数，然后用万用表表头测试操作面板上的电压输出。

随即将电流幅值、幅值步长等设定调整好，万用表打到交流档，用万用表表头插到面板的电流输出，旋转仪器面板上的按钮开始测试，观察万用表是否和仪器上
的电流一致，完成测试。

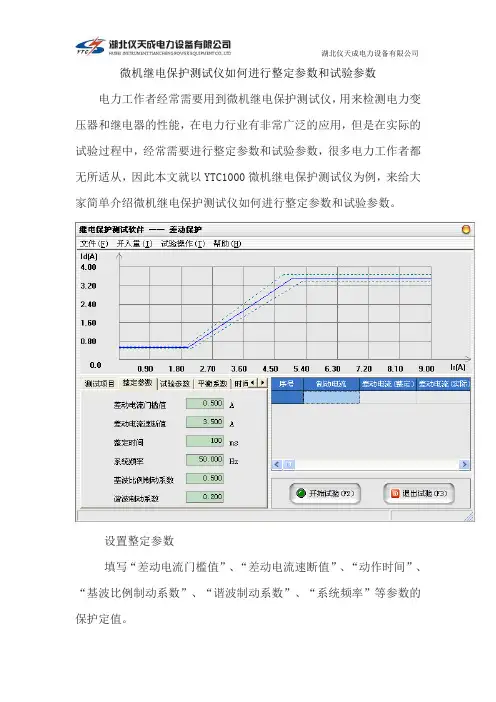

微机继电保护测试仪如何进行整定参数和试验参数电力工作者经常需要用到微机继电保护测试仪，用来检测电力变压器和继电器的性能，在电力行业有非常广泛的应用，但是在实际的试验过程中，经常需要进行整定参数和试验参数，很多电力工作者都无所适从，因此本文就以YTC1000微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪如何进行整定参数和试验参数。

设置整定参数
填写“差动电流门槛值”、“差动电流速断值”、“动作时间”、“基波比例制动系数”、“谐波制动系数”、“系统频率”等参数的保护定值。

设置试验参数
搜索精度：当设置为“双向逼近”的搜索方式时，它是搜索的最后两个测试点之间距离，只有小于该距离才停止搜索。

当设置为“单向逼近”的搜索方式时，该值表示差动电流 Id 的搜索步长。

∠IL－∠IH：即低压侧电流与高压侧电流之间的相位差。

允许误差：有相对误差和绝对误差两种。

当在测试项目中选择“比例制动边界搜索”或“比例制动定点搜索”时，“允许误差”表示比例制动允许的误差范围。

当在测试项目中选择“谐波制动边界搜索”或“谐波制动定点搜索”时，“允许误差”表示谐波制动允许的误差范围。

谐波设置：在进行谐波制动试验时，可选择“高压侧谐波叠加”或“低压侧谐波叠加”。

选择“高压侧谐波叠加”时，试验时在高压侧输出差流基波叠加谐波分量。

选择“低压侧差流基波”时，试验时在低压侧输出差流基波叠加谐波分量。

补偿电流：当在“输出电流”中没有选择“6I”时，该选项可以启用。

看来，微机继电保护测试仪如何进行整定参数和试验参数还是简单的，电力工作者在实际的工作中，需要按照说明书来使用，这样才能达到效果哦。

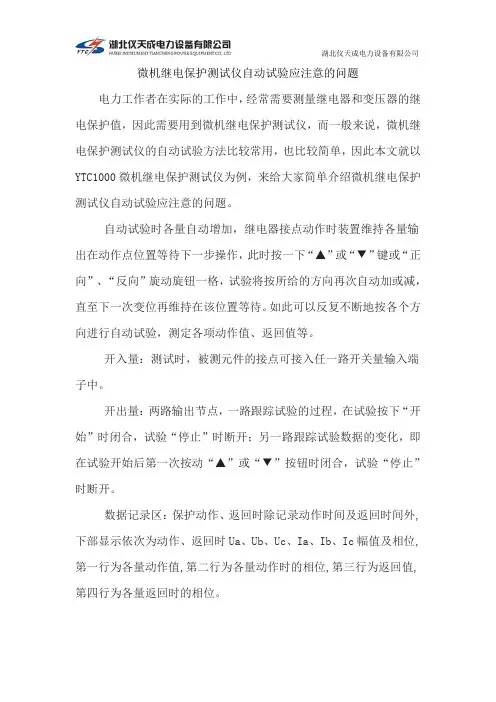

微机继电保护测试仪自动试验应注意的问题电力工作者在实际的工作中，经常需要测量继电器和变压器的继电保护值，因此需要用到微机继电保护测试仪，而一般来说，微机继电保护测试仪的自动试验方法比较常用，也比较简单，因此本文就以YTC1000微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪自动试验应注意的问题。

自动试验时各量自动增加，继电器接点动作时装置维持各量输出在动作点位置等待下一步操作，此时按一下“▲”或“▼”键或“正向”、“反向”旋动旋钮一格，试验将按所给的方向再次自动加或减，直至下一次变位再维持在该位置等待。

如此可以反复不断地按各个方向进行自动试验，测定各项动作值、返回值等。

开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开始”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开始后第一次按动“▲”或“▼”按钮时闭合，试验“停止”时断开。

数据记录区：保护动作、返回时除记录动作时间及返回时间外,下部显示依次为动作、返回时Ua、Ub、Uc、Ia、Ib、Ic幅值及相位,第一行为各量动作值,第二行为各量动作时的相位,第三行为返回值,第四行为各量返回时的相位。

l组合输出量：电压和电流可以进行组合以输出不同的量：交流电压每相可输出120V。

当需要较高输出电压时，可将两通道串联使用，如Ua输出120V，0°、Ub输出120V，180°，则Uab输出为240V。

交流电流每相可输出40A。

当需要较大输出电流时，可将两或三通道并联使用，如并联时最大电流可达80A或120A，注意并联时应使各相相位相同。

注意：1. 若输出较大电流时，请尽量用较短、较粗的接线，以减小试验回路电阻。

2. 请勿较长时间停留在输出较大电流状态，以免损坏仪器和被测设备。

3. 自动试验时自动变化时间间隔约为0.3秒，若测试时间继电器或其他动作时间较长的继电器，则测出的时间将会不正确，请改用手动变化方式测试。

微机继电保护测试仪使用方法微机继电保护测试仪是电力系统中常用的一种设备，它能够对继电保护装置进行全面的测试和校验，确保电力系统的安全稳定运行。

正确的使用方法能够有效提高测试仪的测试效率和准确性，下面将介绍微机继电保护测试仪的使用方法。

1. 确认测试仪的工作状态。

在进行测试之前，首先需要确认微机继电保护测试仪的工作状态是否正常。

检查仪器的电源是否接通，各个测试通道是否正常，仪器的显示屏是否正常显示。

若发现异常情况，应及时进行排除故障。

2. 连接被测设备。

将待测试的继电保护装置与微机继电保护测试仪进行连接，确保连接的稳固可靠。

根据被测设备的接线图，正确连接测试仪的输入输出端子，避免接错或短路。

3. 设置测试参数。

根据被测设备的型号和测试要求，在测试仪的操作界面上设置相应的测试参数，包括测试电压、电流、频率等。

确保设置的参数与被测设备要求的参数一致，以保证测试的准确性和有效性。

4. 进行测试操作。

通过测试仪的操作界面，启动测试程序，观察被测设备的响应情况。

根据测试仪的显示结果，对被测设备的保护动作特性、动作时间等进行全面的测试和分析，确保被测设备的保护性能符合要求。

5. 记录测试结果。

在测试过程中，及时记录测试仪器的显示结果和被测设备的响应情况，包括动作时间、动作特性等。

并将测试结果进行整理和归档，以备日后查阅和分析。

6. 整理设备。

测试完成后，及时关闭测试仪器的电源，拔掉连接线，整理好测试仪器和相关设备，确保设备的安全和完好。

通过以上步骤的正确操作，能够有效提高微机继电保护测试仪的测试效率和准确性，保证电力系统的安全稳定运行。

同时，也能够延长测试仪器的使用寿命，减少故障发生的可能。

希望使用者能够严格按照以上方法进行操作，确保测试的准确性和可靠性。

第1节触摸屏微机继电保护测试仪手动试验1.1模块介绍手动试验模块是继电保护测试仪的最基本的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便、自由度大，是新用户的入门模块，也是检查采样的好工具。

1.2原理介绍在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。

1.3试验界面1.3.1模拟量设置区A．介绍包含三种参数L-N、L-L、阻抗、功率、直流三种输入视图，可以通过下方的输入方式进行切换，具体视图将在下面进行详细介绍。

要进行试验时，首先设置好要输出的初始参数，然后点击工具条上的按钮，测试仪将开始按照初始设置的参数进行输出。

当开始输出后，我们可以通过三种方式来改变测试仪的输出。

第一种：直接变化某一输出参数若改变任意参数并按回车或切换到其它输入框后，这些参数的改变将直接导致输出的改变。

第二种：按步长变化用户也可以选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。

第三种：使用保持按钮按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变将不会像第一种方式那样直接应用到输出，只有当设置完成后，再次按下此按钮，测试仪才会按照设置好的所有参数进行输出。

B．输入视图介绍L-N 输入视图：可以用交流相电压、相电流方式来设置模拟量的输出参数，也是最普遍的方式；图1－1说明：触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键菜单功能：触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时，会弹出此菜单，其中：清零：表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值：表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。

在相位输入框中点击鼠标右键时，弹出此菜单。

其中：同相：表示所有相位值按照此输入框中的值设置为相同相位。

如何正确操作微机继电保护测试仪进行测试？如何正确操作微机继电保护测试仪进行测试？是一种用于测试电力系统中的微机电保护装置的设备。

以下是操作微机电保护测试仪进行测试的基本步骤和注意事项：1、准备工作：确保测试仪器处于良好的工作状态，并经过校准。

熟悉被测保护装置的技术参数和操作手册。

2、连接测试仪器：将测试仪器的电源连接到可靠的电源插座，并确保电压稳定。

使用适当的连接线将测试仪器与被测保护装置相连。

3、配置测试仪器：打开测试仪器，按照其操作界面上的指示进行设置和配置。

输入被测保护装置的相关参数，例如额定电流、额定电压等信息。

进行测试：根据被测保护装置的类型，选择合适的测试模式和方法。

调整测试仪器的输出信号，如电流和电压，以符合被测保护装置的工作条件。

按下开始测试的按钮或命令，让测试仪器向被测保护装置发送相应的测试信号。

5、微机继电保护测试仪结果分析：观察测试仪器的显示界面，记录测试结果和反馈信息。

根据被测保护装置的规格和标准，评估测试结果的合格性。

分析测试结果，检查保护装置是否按照设计要求正确工作。

6、故障排除：如果测试结果不符合预期或出现异常情况，首先检查测试仪器的配置和连接。

确认被测保护装置的设置是否正确，并检查其电源和信号输入是否正常。

参考测试仪器和保护装置的用户手册，进行故障排除和维修。

7、安全注意事项：在操作测试仪器之前，确保了解相关的安全规范和操作要求。

使用绝缘手套和其他个人防护设备，以防止触电和其他意外事故。

注意避免与高电压部件直接接触，并确保正确地接地测试仪器和被测装置。

微机继电保护测试仪正确使用步骤和原理微机继电保护测试仪正确使用步骤和原理,前期已经为大家介绍过很多次，但是汇卓电力抱着认真负责的态度，还是在这里，为大家再次讲解微机继电保护测试仪正确使用步骤和原理。

使用方法一、正确步骤分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择“按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

二、回路原理1、输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器)，升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V直流电压;第二个抽为15V(10A)，该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流;第二个抽头为10V(100A)大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

热继电器校验仪继电保护测试仪器辅回路，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。

按下辅回路“输出控制”开关，调节小旋钮即可输出。

2、测量回路由大旋钮调节的主回路输出量交流“0-250V“、“0-500mA”、“0-10A“、“0-100A”，直流“0-350V“、“0-500mA”、“0-10A“通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。

其中“0-500mA”档包括在“0-10A“档中。
