微机继电保护测试仪的用途(一)

SHENZHENFARADELECTRICCO.,LTD昂立 ONLLY系列微机型继电保护测试仪使用作业指导书文件编号： FW-QM**-xx密级：部门内部公然奏效日期: 2017 年 11 月 29 日版本：A0一．目的经过对昂立ONLLY系列微机型继电保护测试仪器的使用介绍，让调试人员能够正确安全地操作该仪器，预防安全事故的发生。

二．装置介绍ONLLY 系列计算机自动化测试调试（继电保护）系统能够独立达成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试，宽泛合用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。

三．装置及协助工具昂立 ONLLY昂系列微机型继电保护测试仪一台专用测试导线若干220V 沟通电源或许220V 直流电源四．操作流程1.接线如图一所示的昂立ONLLY系列微机型继电保护测试仪外观。

1）Voltage Output电压输出一般地， Ua、Ub、Uc分别对应A、B、C 三相电压，第 4 路电压 Ux 的输出方式由软件设定，N为电压接地端子；2）Current Output电流输出一般地， Ia 、Ib 、Ic分别对应A、B、C 三相电流，N为电流接地端子；图一昂立ONLLY系列微机型继电保护测试仪外观作业重点： 1）将电压电流的测试线对端连结到需要投入电压电流的设施。

2）保证各条测试线对应正确。

编制审查同意昂立 ONLLY系列微机型继电保护测试仪使用作业指导书文件编号： FW-QM**-xx密级：部门内部公然奏效日期: 2017 年 11 月 29 日版本：A0三相接线如图二所示。

图二三相电压电流投入接线2.接通电源给装置接通 220V 沟通电源。

作业重点上电前确认:1)测试仪靠谱接地（接地线端孔位于电源插座旁）；2)绝对严禁将外面的交直流电源引入到测试仪的电压、电流输出插孔！3)工作电源误接 380VAC 将长久音响告警；注意直流220V和沟通220V不是同一个端口输入，并且只好选择一种电源供电。

微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章 6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。

每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。

可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

开机即可使用，操作方便快捷。

◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

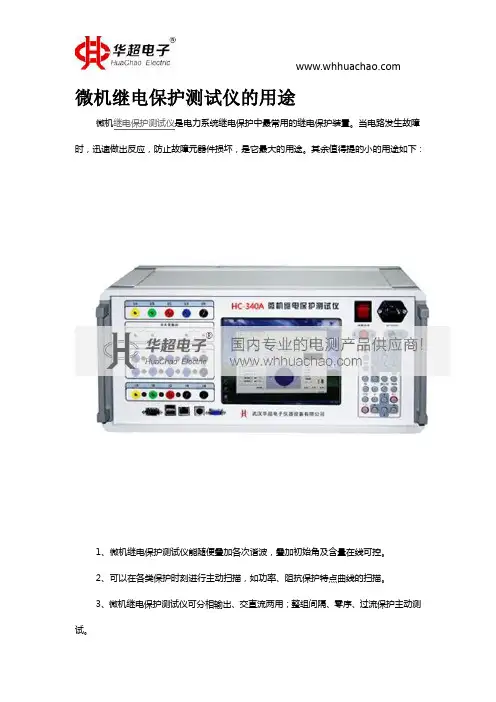

微机继电保护测试仪的用途
微机继电保护测试仪是电力系统继电保护中最常用的继电保护装置。

当电路发生故障时，迅速做出反应，防止故障元器件损坏，是它最大的用途。

其余值得提的小的用途如下：
1、微机继电保护测试仪能随便叠加各次谐波，叠加初始角及含量在线可控。

2、可以在各类保护时刻进行主动扫描，如功率、阻抗保护特点曲线的扫描。

3、微机继电保护测试仪可分相输出、交直流两用；整组间隔、零序、过流保护主动测试。

4、设置有专用低周单元，可进行低周低压减载保护测试。

5、整组传动，能摸拟各类简略或复杂的瞬时性，永远性，转换性故障，可在基波上叠加暂态直流分量。

6、二次调剂中所有单个元件的测试(电流、电压、时刻、差动、平衡、负序、间隔、功率标的方针、反时限、频率、同期、重合闸等继电器)。

7、用户可编程测试单元，以满足各种测试要求。

8、微机继电保护测试仪有电机失磁失步、反激磁、逆功率及同期等各类保护的测试。

微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明……………………………………………………………………………2 1 第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。

每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。

可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

开机即可使用，操作方便快捷。

◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

目录第一章仪器技术参数及特点------------------------６1.1 面板说明-----------------------------------６1.2 技术参数-----------------------------------７1.3 技术特点---------------------------------１０1.4 硬件结构---------------------------------１１1.5 操作使用---------------------------------１２1.6 软件快捷键-------------------------------１３第二章软件使用方法----------------------------１５2.1 递变试验---------------------------------１５2.2 状态序列---------------------------------１９2.3 谐波-------------------------------------２６2.4 整组试验---------------------------------３０2.5 差动保护---------------------------------４０2.6 同期-------------------------------------４７2.7 线路定值---------------------------------５０2.8 距离保护---------------------------------５９2.9 阻抗特性---------------------------------６４2.10 频率滑差--------------------------------７１2.11 常规试验--------------------------------８１2.12 时间特性--------------------------------８６2.13 振荡------------------------------------９３2.14 故障再现--------------------------------９８附录一：配置清单-------------------------------９３附录二：售后服务-----------------------------１１０第一章仪器技术参数及特点1.1 面板说明1 2 3 4 5 6 71 电压源输出端口 UA、UB、UC、UX和共用中性点UN。

第一章装置特点与技术参数第一节主要特点1、满足现场所有试验要求。

具有标准的六相电流，六相电压同时输出，电流30A/相，电压120V/相。

六相电流并联可达150A。

既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9、可连接笔记本电脑（选配）运行。

笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10、具备GPS同步试验功能。

装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

11、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。

以提供给需要直流工作电源的继电器或保护装置使用。

12、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

第二节技术参数1、交流电流源幅值范围：6×（0-30A）/相精度：0.5%六相电流并联输出最大值：150A相电流长期允许工作值：10A功率：300V A/相六相并联最大功率：900V A六相并联最大输出时允许工作时间：10s频率范围：0--400Hz；精度：0.002Hz谐波次数：2--20次；相位：0--360°；精度：0.5°2、直流电流源幅值：20A/相；功率：300V A/相；精度：0.5%3、交流电压源幅值范围：6 ×（0--120V）；精度：0.5%线电压范围：0--240V相电压/线电压输出功率：70V A/100V A频率范围：0--400Hz；精度：0.002Hz谐波次数：2--20次；相位：0--360°；精度：0.5°4、直流电压源相电压输出幅值：0--±150V；精度：0.5%线电压输出幅值：0--±300V;相电压/线电压输出功率：90V A/180V A5、开关量端子开关量输入端子：8对空接点：1--20mA，24V装置内部有源电位翻转：0--6VDC为低电平15--250VDC为高电平开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。

继电保护测试仪的使用继电保护测试仪是电力系统中用于测试和调试继电保护装置的重要工具。

在维护和运行电力系统时，继电保护装置的准确性和可靠性至关重要。

使用继电保护测试仪可以确保继电保护装置的性能和操作符合实际工作条件。

本文将介绍继电保护测试仪的使用方法和注意事项。

一、继电保护测试仪的基本功能继电保护测试仪主要分为递变型、综合型和数字型三大类。

递变型是传统的模拟仪器，适用于对简单的继电保护装置进行测试；综合型是数字模拟混合型仪器，可以进行更复杂的测试；数字型是现代化的全数字仪器，具有更高的精确性和功能。

不同类型的继电保护测试仪可以使用不同的测试方法和技术。

1.测试功能：继电保护测试仪可以对各种类型的继电保护装置进行测试，例如距离保护、差动保护、过电流保护等。

2.测试方法：继电保护测试仪可以使用不同的测试方法，包括直流偏置法、交流电流法、二次注入法等。

3.测试参数：继电保护测试仪可以测试和记录继电保护装置的参数，例如动作时间、动作电流、保护区段等。

4.自动测试：继电保护测试仪可以进行自动测试，通过预设的测试方案和判据，对继电保护装置进行全面的测试和评估。

二、继电保护测试仪的使用方法使用继电保护测试仪需要注意以下几个步骤：1.预备工作：在进行测试之前，首先需要检查继电保护测试仪的连接线是否良好，确保仪器和被测装置之间的连接正确。

另外，还需要确认被测装置的参数是否正确设置。

2.测试方案：根据被测装置的类型和要求，选择合适的测试方案和参数设置。

根据需要，可以选择手动测试或者自动测试。

3.仪器设置：根据测试要求，对继电保护测试仪进行相应的设置。

例如，设置测试电流、测试时间、测试步长等参数。

4.进行测试：根据预设的测试方案，按照顺序进行测试。

可以逐步增加测试电流，记录相应的动作时间和动作电流。

5.结果分析：测试完成后，对测试结果进行分析和评估。

根据测试结果，判断继电保护装置的性能和操作是否符合要求。

6.数据记录：测试过程中需要记录测试数据和结果。

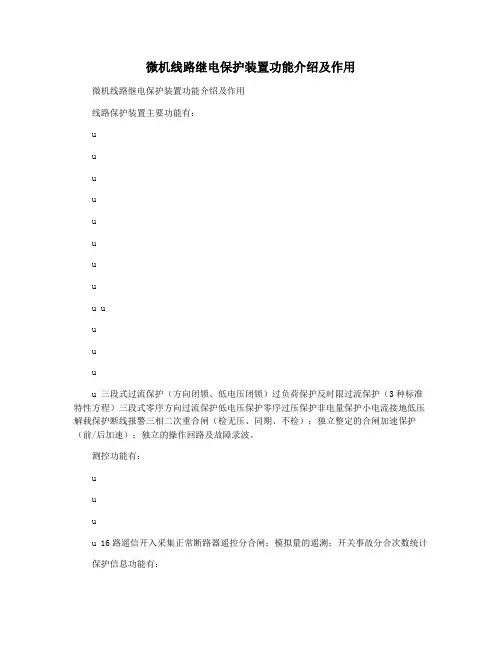

微机线路继电保护装置功能介绍及作用微机线路继电保护装置功能介绍及作用线路保护装置主要功能有：uuuuuuuuu uuuuu 三段式过流保护（方向闭锁、低电压闭锁）过负荷保护反时限过流保护（3种标准特性方程）三段式零序方向过流保护低电压保护零序过压保护非电量保护小电流接地低压解载保护断线报警三相二次重合闸（检无压、同期、不检）；独立整定的合闸加速保护（前/后加速）；独立的操作回路及故障录波。

测控功能有：uuuu 16路遥信开入采集正常断路器遥控分合闸；模拟量的遥测；开关事故分合次数统计保护信息功能有：uuuu 保护定值远方/就地查看、修改；保护功能远方/就地查看、修改；装置状态的远方/就地查看；装置保护动作信号的远方/就地复归。

以上各种保护均有软件开关，可分别投入和退出。

录波功能：装置具有故障录波功能，记忆最新8套故障波形，记录故障前3个周波，故障后5个周波，进行故障分析，上传当地监控或调度。

微机线路保护装置解决策略我国微机保护装置经过近二十年的发展、更新、升级，其理论、原理、性能、功能、硬件已经相当完善，能够最大程度适应电力系统运行需要，过多对微机保护装置的干预，对电网的安全运行反而是不利的。

目前，我们运行管理的理念和观念却还处在一个趋向保守的状态，在微机保护装置运行、管理上存在不少的误区，已经严重影响到变电站自动化进程。

本文主要分析了微机线路保护装置重合闸的充电条件及发生“异常自动重合”的主要原因，并提出了相应的现场解决方案。

1. 故障事例电力系统的故障中，大多数是送电线路的故障（特别是架空线路），电力系统的运行经验表明架空线路的故障大都是瞬时的，因此，线路保护动作跳开开关后再进行一次合闸，就可提高供电的可靠性。

进入20世纪90年代后，微机保护装置开始推广应用，继电保护微机化率已达100％。

但多年的现场实际应用中，发现中低压线路微机保护（如：10KV 线路微机保护）的控制回路与重合闸回路之间的配合有问题，导致微机线路保护出现多次“异常自动重合”的现象。

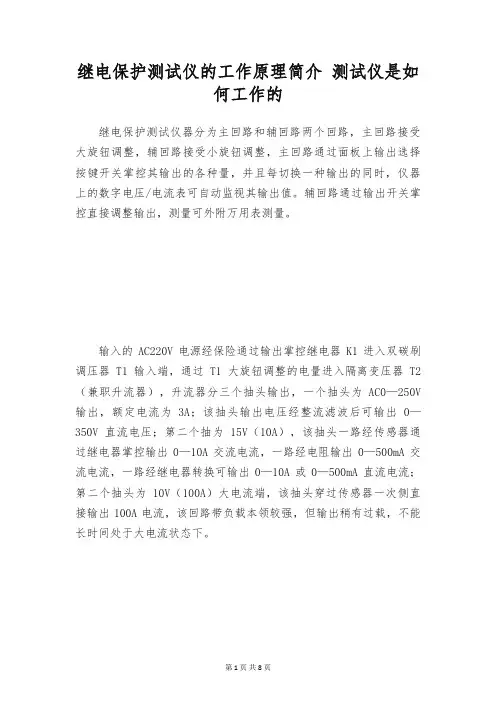

继电保护测试仪的工作原理简介测试仪是如何工作的继电保护测试仪器分为主回路和辅回路两个回路，主回路接受大旋钮调整，辅回路接受小旋钮调整，主回路通过面板上输出选择按键开关掌控其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关掌控直接调整输出，测量可外附万用表测量。

输入的AC220V电源经保险通过输出掌控继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调整的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0—250V 输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0—350V直流电压；第二个抽为 15V（10A），该抽头一路经传感器通过继电器掌控输出0—10A交流电流，一路经电阻输出0—500mA交流电流，一路经继电器转换可输出0—10A或0—500mA直流电流；第二个抽头为 10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载本领较强，但输出稍有过载，不能长时间处于大电流状态下。

继电保护测试仪器辅回路继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调整的电压量，通过隔离变压器T4可直接调整输出 0—20V或0—250V交流电压或0—350V直流电压，此回路额定电流为1A。

按下辅回路输出掌控开关，调整小旋钮即可输出。

测量回路由大旋钮调整的主回路输出量交流0—250V、0—500mA、0—10A、0—100A，直流0—350V、 0—500mA、0—10A通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。

其中0—500mA档包括在 0—10A档中。

使用时，在0—10A两下即是0—500mA监视。

时间测量设备内置6位数显秒表，电秒表可内部启动，也可外部启动。

内部启动时，按下输出掌控开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。

PW336AE微机继电保护测试仪技术参数一、技术特点：1.采用DSP+FPGA构成的数字信号处理系统，每周波采样600点，精度达到0.1%；2.具有输出波形监视与录波功能。

波形监视功能：三相电流、四相电压输出波形、幅值实时显示及超差报警；录波功能：7路模拟量，12路开关量，16位试验过程录波；录波时间： 16秒；3.开入量空接点与15V~250V点位兼容，极性自动识别；4.采用以太网接口，可通过集线器实现一台电脑对多台测试仪同时控制，实现多台测试仪同步输出；5.自动生成Word格式的实验报告，参数和报告模板可灵活编辑。

6.六路电流四路电压输出，外接备记本电脑操作。

方便保存报告和试验数据。

7.具有变压器比率制动特性校验及谐波制动特性校验保护专门测试软件（含变压器差动、比率差动、谐波制动、零序差动、复合电压比锁方向过流、零序方向过流保护）、线路保护软件（含过流保护、距离、零序、自动重合闸及后加速）专门测试菜单、母线保护测试软件(母线差动、母联保护)专门测试菜单。

二、使用条件1．环境温度：-5-45℃。

2．相对湿度：不大于90%（相对湿度为90%，环境温度不低于25℃时，试验装置内无遗漏）。

3．大气压强：80-110Kpa。

4．交流供电电压：额定值220V，允许波动范围为–20%~15%。

5．交流供电频率：50Hz，允许波动范围为–4%-2%。

6．交流供电波形：正弦波，允许总谐波畸变率不大于5%。

7．主机功耗：<1250VA；三、产品技术参数1.试验装置的交流电流源◆输出最大电流（RMS）：3×30A/相或6×15A/相；三相并联：90A◆最大输出功率≥450V A/相◆三相有共用中性点的电流源◆各相输出电流幅值，频率相位独立调节◆波形精度：32 bit◆输出精度：±0.1%(0.5A~ Imax)◆分辨率：1mA◆电流上升下降时间小于100µ S◆电流0.5A~Imax：THD% ≤0.5%◆过载或失真自动检测◆输出频率：0~1KHz◆幅频特性10~1000Hz范围幅度变化≤±0.1%~0.5%2．试验装置的交流电压源◆输出最大电压（RMS）：4×120V/相◆电压输出最大功率：≥60VA/相◆四相有共用中性点的电压源◆各相输出幅度、频率、相位独立可调节◆波形精度：32bit◆输出精度：±0.1%（2~120V）◆分辨率：1mV◆电压上升下降时间小于100µ S◆电压2V~120V：THD%：≤0.5%◆过载保护和失真自动检测并显示◆输出频率：0 ~1KHz◆第四路电压可设置为零序电压或任意设置◆幅频特性10~1000Hz范围幅度变化≤±0.1%~0.5% 3．直流源电压、电流输出◆直流电压输出0~ 300V◆精度：0.5%◆分辨率：1mV◆容量：100W 连续运行◆过载自动保护◆直流电流：3×0~20A◆精度：0.5%◆分辨率：1mA◆最大输出功率：300W连续运行◆单独的直流电压源，可做保护的供电电源。

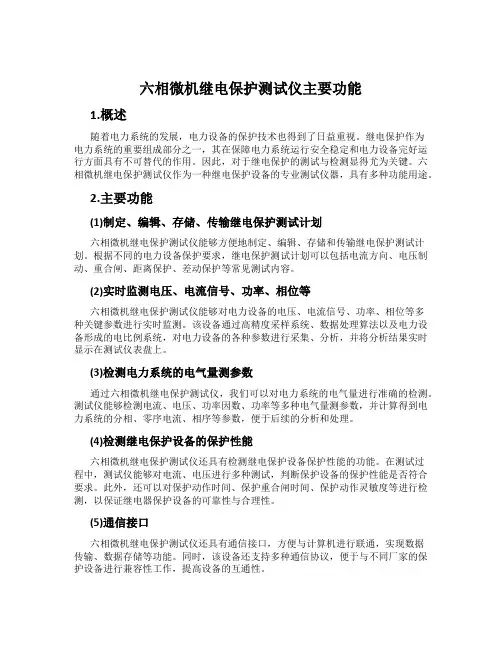

六相微机继电保护测试仪主要功能1.概述随着电力系统的发展，电力设备的保护技术也得到了日益重视。

继电保护作为电力系统的重要组成部分之一，其在保障电力系统运行安全稳定和电力设备完好运行方面具有不可替代的作用。

因此，对于继电保护的测试与检测显得尤为关键。

六相微机继电保护测试仪作为一种继电保护设备的专业测试仪器，具有多种功能用途。

2.主要功能(1)制定、编辑、存储、传输继电保护测试计划六相微机继电保护测试仪能够方便地制定、编辑、存储和传输继电保护测试计划。

根据不同的电力设备保护要求，继电保护测试计划可以包括电流方向、电压制动、重合闸、距离保护、差动保护等常见测试内容。

(2)实时监测电压、电流信号、功率、相位等六相微机继电保护测试仪能够对电力设备的电压、电流信号、功率、相位等多种关键参数进行实时监测。

该设备通过高精度采样系统、数据处理算法以及电力设备形成的电比例系统，对电力设备的各种参数进行采集、分析，并将分析结果实时显示在测试仪表盘上。

(3)检测电力系统的电气量测参数通过六相微机继电保护测试仪，我们可以对电力系统的电气量进行准确的检测。

测试仪能够检测电流、电压、功率因数、功率等多种电气量测参数，并计算得到电力系统的分相、零序电流、相序等参数，便于后续的分析和处理。

(4)检测继电保护设备的保护性能六相微机继电保护测试仪还具有检测继电保护设备保护性能的功能。

在测试过程中，测试仪能够对电流、电压进行多种测试，判断保护设备的保护性能是否符合要求。

此外，还可以对保护动作时间、保护重合闸时间、保护动作灵敏度等进行检测，以保证继电器保护设备的可靠性与合理性。

(5)通信接口六相微机继电保护测试仪还具有通信接口，方便与计算机进行联通，实现数据传输、数据存储等功能。

同时，该设备还支持多种通信协议，便于与不同厂家的保护设备进行兼容性工作，提高设备的互通性。

(6)直观的操作界面六相微机继电保护测试仪还拥有直观的操作界面，能够使操作者更好地进行操作和控制。

如何操作使用微机继电保护测试仪
一、接线说明。

微机继电保护测试仪的面板上的黄绿红黑接线端子是连接仪器的电压输出端，面板的背面有直流输出和电源连接，电源插孔旁边有一个接地插孔，方便测试者将设备进行接地。

演示：
接通仪器的电源后、开机。

根据线圈的颜色不同，连接对应颜色的接线端子。

比如，黑色线圈插入仪器电流输出黑色插孔，另一头连接继电器。

其它颜色同样的方式按照对应的参数和颜色做好相应的接线操作。

接着用万用表对接线进行测试是否接线成功。

二、操作演示。

根据自己接线端的电流相来调节电流幅值、幅值步长，单相测试不用设置相位，其它相位测试则需要调节相位，之后设定好相位步长。

将试验类型调整至自己的试验类型(手动或自动)开始试验。

试验中当听到“铃~”则将按钮旋转至“停”，然后得出测试动作时间。

如果需要将测试时间增加，调整幅值步长即可。

三、交流电压和交流电流的输出检测。

最后，拆除测试线用万用表检测电流电压的输出，将界面回到交流试验的参数设定界面，同样先设定电压幅值、幅值步长等参数，然后用万用表表头测试操作面板上的电压输出。

随即将电流幅值、幅值步长等设定调整好，万用表打到交流档，用万用表表头插到面板的电流输出，旋转仪器面板上的按钮开始测试，观察万用表是否和仪器上
的电流一致，完成测试。

继电保护测试仪HB-K2003A微机微机继电保护测试仪使用说明书青岛市平度华宝电气有限公司前言继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。

随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。

在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。

HB-K2003A微机继电保护测试仪是青岛市平度华宝电气有限公司在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T624─1997）的基础上，使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

它采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。

既可以单机独立操作，也可以连接笔记本电脑操作。

操作功能强大，体积小，精度高。

既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等点，性能价格比高。

是继保工作者得心应手的好工具。

目录第一章继电保护测试仪说明 (3)1.1主要技术特点 (3)1.2主要技术指标 (4)1.3面板说明 (6)1.4硬件结构 (7)1.5仪器的操作使用 (8)1.6注意事项 (9)第二章继电保护测试仪使用方法 (10)2.1递变试验 (10)2.2谐波试验 (14)2.3整组试验 (19)2.4差动保护试验 (23)2.5频率试验 (28)2.6同期试验 (30)2.7电流－时间特性试验 (33)2.8电压－时间特性试验 (35)2.9故障再现 (36)2.10距离保护试验 (44)2.11零序保护试验 (48)2.12阻抗特性试验 (52)附录1：试验方法 (56)附录2：差动保护知识 (64)附录3：配置清单 (67)附录4：售后服务 (67)第一章继电保护测试仪继电保护测试仪说明说明1.1主要主要技术技术技术特点特点HB-K2003A 微机型继电保护测试仪其主要特点表现为：●经典的Windows XP 操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；●高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT 液晶显示屏，可提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；●配备有超薄型工业键盘和光电鼠标，可以象操作普通PC 机一样通过键盘或鼠标完成各种操作；●配备有外接USB 接口，可以方便地进行数据存取和软件维护；●无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；●采用高性能D/A 转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。

昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号：FW-QM**-xx密级：部门内部公开生效日期:2017年11月29日版本：A 0编制审核批准一．目的通过对昂立ONLLY 系列微机型继电保护测试仪器的使用介绍，让调试人员能够正确安全地操作该仪器，预防安全事故的发生。

二．装置介绍ONLLY 系列计算机自动化测试调试（继电保护）系统可以独立完成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。

三．装置及辅助工具昂立ONLLY 昂系列微机型继电保护测试仪一台专用测试导线若干220V 交流电源或者220V 直流电源四．操作流程1.接线如图一所示的昂立ONLLY 系列微机型继电保护测试仪外观。

1）Voltage Output 电压输出一般地，Ua、Ub、Uc 分别对应A、B、C 三相电压，第4路电压Ux 的输出方式由软件设定，N 为电压接地端子；2）Current Output 电流输出一般地，Ia、Ib、Ic 分别对应A、B、C 三相电流，N 为电流接地端子；图一昂立ONLLY 系列微机型继电保护测试仪外观作业要点：1）将电压电流的测试线对端连接到需要投入电压电流的设备。

2）保证各条测试线对应正确。

昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号：FW-QM**-xx密级：部门内部公开生效日期:2017年11月29日版本：A 0编制审核批准三相接线如图二所示。

图二三相电压电流投入接线2.接通电源给装置接通220V 交流电源。

作业要点上电前确认:1)测试仪可靠接地（接地线端孔位于电源插座旁）；2)绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔！3)工作电源误接380VAC 将长期音响告警；注意直流220V 和交流220V 不是同一个端口输入，而且只能选择一种电源供电。

微机继电保护测试仪发电机逆功率保护汽轮发电机运行中，由于各种原因关闭主气门后，发电机将从系统吸收能量变为电动机运行。

汽轮机在其主气门关闭后，转子和叶片的旋转会引起风损。

风损和转子叶轮直径及叶片长度有关，因而在汽轮机的排气端风损最大，风损还与周围蒸气密度成正比一旦机组失去真空，使排出蒸气的密度增大，风损将急剧增加；当在再热式机组的主蒸气阀门与再热蒸气截止阀之间留有高密度蒸气时，高压缸中的风损也是很大的。

因为逆功率运行时，没有蒸气流过汽轮机，由风损造成的热量不能被带走，汽轮机叶片将过热以致损坏。

发电机变电动机运行时，燃气轮机可能有齿轮损坏问题。

HT-1200 微机继电保护测试仪为了及时发现发电机逆功率运行的异常工作状况，欧洲一些国家，不论大、中型机组，一般都装设逆功率保护。

我国行业标准规定，对发电机变电动机运行的异常运行方式，200MW及以上的汽轮发电机，宜装设j逆功率保护，对燃气轮发电机，应装设逆功率保护。

保护装置由灵敏的功率继电器构成，带时限动作于信号，经长时限动作于解列。

逆功率继电器最小动作功率（即灵敏系数），应保证发电机逆功率运行出现最不利情况时有足够的灵敏系数。

当主气门关闭后，发电机有功功率下降并变到某一负值。

发电机的有功损耗一般为额定值的1%～1.5%，而汽轮机的损耗与真空度及其他因素有关，一般约为额定值的3%- 40*/o-有些还要大些。

因此，发电机变为电动机运行后，从电力系统中吸收的有功功率稳态值约为额定值的4%～5.5%，微机继电保护测试仪而最大暂态值可达额定值的10%左右。

当主气门有一定的泄漏时，实际逆向功率比上述值要小一些。

主气门关闭，可能在无功功率为任意值时发生，对逆功率继电器而言，最不利的情况是在接近额定千乏数时，要在cos∮=O的条件下检测出千分之几到百分之几额定值的有功功率来，而且希望从进相运行到滞后运行是有一定难度的。

逆功率继电器的最小动作功率-。

般在cos ￠=1时为额定功率的0.5%～1%o 在无功功率较大时，逆功率继电器的灵敏系数较无功功率小时低。

继电保护测试仪的知识讲解华天电力专业生产继电保护测试仪（又称微机继电保护测试仪），接下来为大家分享继电保护测试仪的知识讲解。

熟知微机继电保护算法的原理，足矣有效的保障我们在使用微机继电保护测试仪检测继保装置时更加得心应手。

传统的继电保护是直接或经过电压形成回路把被测信号引入保护继电器，继电器按照电磁感应、比幅、比相等原理作出动作与否的判断。

而微机继电保护测试仪是把经过数据采集系统量化的数字信号经过数字滤波处理后，通过数学运算、逻辑运算，并进行分析、判断，以决定是否发出跳闸命令或信号，以实现各种继电保护功能。

这种对数据进行处理、分析、判断以实现保护功能的方法称为微机保护算法。

分析和评价各种不同的算法优劣的标准是精度和速度。

速度有包括两方面：一是算法所要求的采样点数(或称数据窗长度);二是算法的运算工作量。

所谓算法的计算精度是指用离散的采样点计算出的结果与信号的实际值的逼真程度。

如果精度低，则说明计算结果的准确度差，这将直接影响保护的正确判断。

算法所用的数据窗直接影响保护的动作速度。

因为电力系统继电保护应在故障后迅速做出动作与否的判断，而要做出正确的判断必须用故障后的数据计算。

一个算法采用故障后的多少采样点才能计算出正确的结果，这就是算法的数据窗。

但是，半周傅氏算法不能滤除偶次谐波和恒温直流分量，在信号中存在非周期分量和偶次谐波的情况下，其精度低于全周傅氏算法。

而全周傅氏算法的数据窗要长，保护的动作速度慢。

显然精度和数据窗之间存在矛盾。

一般地，算法用的数据窗越长，计算精度越高，而保护动相对较慢，反之，计算精度越低，但保护的动作速度相对较快。

目前，在微机继电保护测试仪中采用的算法基本上可以分为两类。

一类是直接由采样值经过某种运算，求出被测信号的实际值再与定值比较。

例如，在距离保护装置中，利用故障后电压和电流的采样值直接求出测量阻抗或求出故障后保护安装处到故障点的R、X，然后与定值进行比较。

在电流、电压保护中，则直接求出电压、电流的有效值，与保护的整定值比较。

微机继电保护测试仪使用方法
微机继电保护测试仪是一种用于测试电力系统中继电保护装置的设备。

使用该测试仪可以检测继电保护的动作时间、鉴别特性、动作精度等参数，以保证电力系统的安全和稳定运行。

使用方法如下：
1.检查测试仪的电源是否正常，接上电源线，打开电源开关。

2.将待测继电保护连接到测试仪上，接线应正确无误。

3.选择测试仪中相应的测试模式，如电流、电压等。

4.设置测试仪的参数，如测试电流/电压值、动作时间等。

5.开始测试，观察继电保护的动作表现并记录测试结果。

6.根据测试结果进行分析和判断，确定继电保护装置的性能是否符合要求。

7.测试结束后，关闭测试仪的电源开关，并拔下电源线。

注意事项：
1.测试时应注意安全，避免电击、触电等危险情况。

2.测试前应先了解待测继电保护的类型和特性，以便选择正确的测试模式和参数。

3.测试结果应准确无误，如有误差应及时进行重新测试。

4.测试仪的保养和维护应按照说明书的要求进行，以保证测试仪的正常使用和长期稳定性。
