微机型继电保护测试仪计量特性
- 格式:doc
- 大小:24.50 KB
- 文档页数:2

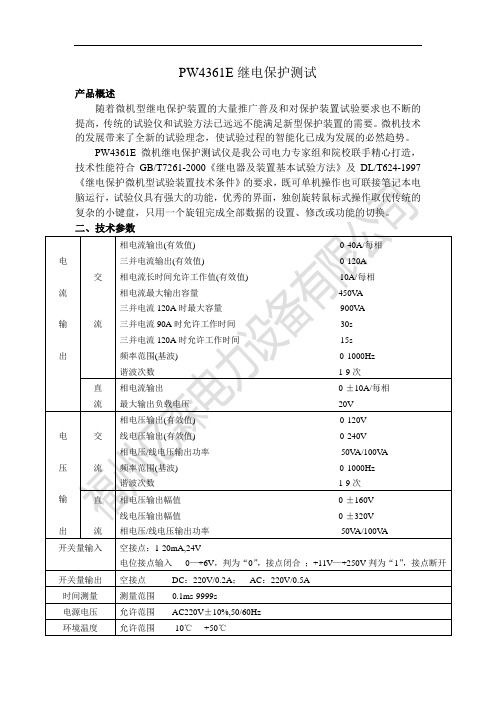

PW4361E继电保护测试产品概述随着微机型继电保护装置的大量推广普及和对保护装置试验要求也不断的提高,传统的试验仪和试验方法已远远不能满足新型保护装置的需要。
微机技术的发展带来了全新的试验理念,使试验过程的智能化已成为发展的必然趋势。
PW4361E微机继电保护测试仪是我公司电力专家组和院校联手精心打造,技术性能符合GB/T7261-2000《继电器及装置基本试验方法》及DL/T624-1997《继电保护微机型试验装置技术条件》的要求,既可单机操作也可联接笔记本电脑运行,试验仪具有强大的功能,优秀的界面,独创旋转鼠标式操作取代传统的复杂的小键盘,只用一个旋钮完成全部数据的设置、修改或功能的切换。
二、技术参数电流输出交流相电流输出(有效值) 0-40A/每相三并电流输出(有效值) 0-120A相电流长时间允许工作值(有效值) 10A/每相相电流最大输出容量450V A三并电流120A时最大容量900V A三并电流90A时允许工作时间30s三并电流120A时允许工作时间15s频率范围(基波) 0-1000Hz谐波次数1-9次直流相电流输出0-±10A/每相最大输出负载电压20V电压输出交流相电压输出(有效值) 0-120V线电压输出(有效值) 0-240V相电压/线电压输出功率50V A/100V A 频率范围(基波) 0-1000Hz谐波次数1-9次直流相电压输出幅值0-±160V线电压输出幅值0-±320V相电压/线电压输出功率50V A/100V A开关量输入空接点:1-20mA,24V电位接点输入0—+6V,判为“0”,接点闭合;+11V—+250V判为“1”,接点断开开关量输出空接点DC:220V/0.2A;AC:220V/0.5A时间测量测量范围0.1ms-9999s电源电压允许范围AC220V±10%,50/60Hz环境温度允许范围-10℃- +50℃额定范围内精度电流交流相电流<0.2%交流大电流端子输出<0.2%直流电流<0.2% 电压交流电压<0.2%直流电压<0.2% 其它频率精度(50Hz时) <0.01Hz相位精度<0.5O谐波失真度<0.5%时间测量精度<0.1ms三、装箱清单:PW4361E微机继电保护测试仪主机一台高强度铝合金主机包装箱一只测试导线一包电源线一根光电鼠标一个保险管一套四、外观参考图片:第二部分:质保及售后服务实施方案一、产品的质保◆本产品严格按照国家标准和企业标准制造,出厂前经过严格的检验。
KJ-6600型微机继电保护测试系统使用说明书上海苏特电气有限公司目录第一章概述 (1)第二章技术参数 (2)第三章主要特点 (3)第四章面板及背板功能介绍 (4)第五章继电保护试验的方法 (5)第六章PC软件的使用方法 (6)6.1 硬件、软件设置 (6)6.2 PC 软件使用说明 (6)6.2.1 交流试验 (6)6.2.2 直流试验 (9)6.2.3 频率试验 (11)6.2.4 同期试验 (12)6.2.5 电流电压继电器 (13)6.2.6 差动继电器 (14)6.2.7 反时限过流 (15)6.2.8 中间继电器 (17)6.2.9 功率方向 (18)6.2.10 阻抗阶梯 (19)6.2.11 零序保护 (21)6.2.12 整组试验 (22)6.2.13 状态序列 (26)6.2.14 阻抗相位特性 (27)6.2.15 精工电流 (28)6.2.16 差动试验 (29)6.2.17 谐波试验 (33)6.2.18 工频变化量 (34)6.2.19 故障再现 (35)6.2.20 系统振荡 (36)6.2.21 计量仪表 (37)6.2.22 系统设置 (38)第七章驱动程序安装向导 (40)第八章注意事项及售后服务 (43)7.1 注意事项 (43)7.2 售后服务 (43)第一章概述微机继电保护测试仪是近十年来发展起来的一个新型智能化测试仪器,以前的继电保护试验工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作。
随着科学技术的不断发展,微机继电保护已广泛运用于线路保护,主变差动保护,励磁控制等各个领域,变电站综合自动化已成为主流。
所以,微机继电保护测试仪,必将成为现代继电保护工作人员的必不可少的试验工具。
现代微机继电保护测试仪可分为两种形式,一种是采用传统的OCL功放,体积大,重量在25Kg左右,比较笨重,功放管工作在放大区,时间长了容易损坏,且动态范围窄,精度不高。

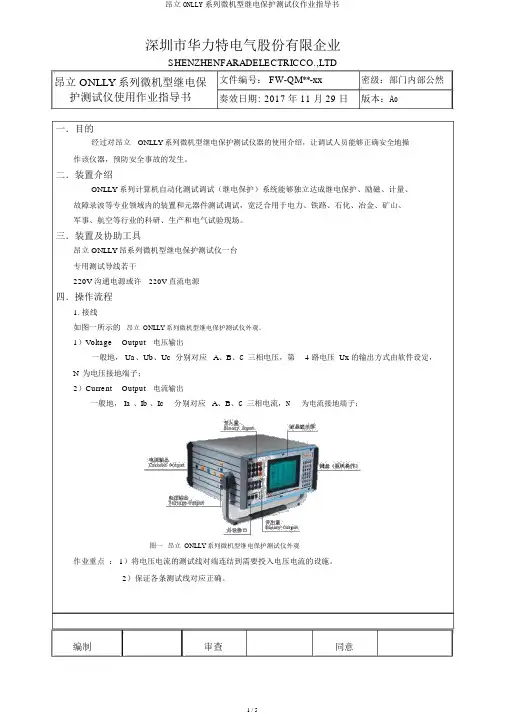

SHENZHENFARADELECTRICCO.,LTD昂立 ONLLY系列微机型继电保护测试仪使用作业指导书文件编号: FW-QM**-xx密级:部门内部公然奏效日期: 2017 年 11 月 29 日版本:A0一.目的经过对昂立ONLLY系列微机型继电保护测试仪器的使用介绍,让调试人员能够正确安全地操作该仪器,预防安全事故的发生。
二.装置介绍ONLLY 系列计算机自动化测试调试(继电保护)系统能够独立达成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试,宽泛合用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。
三.装置及协助工具昂立 ONLLY昂系列微机型继电保护测试仪一台专用测试导线若干220V 沟通电源或许220V 直流电源四.操作流程1.接线如图一所示的昂立ONLLY系列微机型继电保护测试仪外观。
1)Voltage Output电压输出一般地, Ua、Ub、Uc分别对应A、B、C 三相电压,第 4 路电压 Ux 的输出方式由软件设定,N为电压接地端子;2)Current Output电流输出一般地, Ia 、Ib 、Ic分别对应A、B、C 三相电流,N为电流接地端子;图一昂立ONLLY系列微机型继电保护测试仪外观作业重点: 1)将电压电流的测试线对端连结到需要投入电压电流的设施。
2)保证各条测试线对应正确。
编制审查同意昂立 ONLLY系列微机型继电保护测试仪使用作业指导书文件编号: FW-QM**-xx密级:部门内部公然奏效日期: 2017 年 11 月 29 日版本:A0三相接线如图二所示。
图二三相电压电流投入接线2.接通电源给装置接通 220V 沟通电源。
作业重点上电前确认:1)测试仪靠谱接地(接地线端孔位于电源插座旁);2)绝对严禁将外面的交直流电源引入到测试仪的电压、电流输出插孔!3)工作电源误接 380VAC 将长久音响告警;注意直流220V和沟通220V不是同一个端口输入,并且只好选择一种电源供电。
微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章 6-35KV微机线路保护综合测试 (80)附录1:外接电脑串行通信口的设置 (85)附录2:插接U盘等设备时设备驱动安装方法 (87)附录3:各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。
可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用,操作方便快捷。
◆双操作方式,联接电脑运行通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。
S u p e r系列继电保护微机型测试系统
使用说明书
示);
一个回车键,用于进入或确定当前设置焦点(“◎”表示);
0~9十个数字键和“.”“-”两个符号键,用于输入当前设置焦点的参数值或字符;
四个功能键(F1、F2、F3、F4),F1用于打开当前功能菜单的帮助文件,F2用于切换视图,F3用于改变带载能力(轻载或重载,只有当外接负载比较大时才用重载),F4是开始试验的快捷键。
2、软件基本操作
因本机是一体化机箱,测试软件亦嵌入主机内。
本装置开机后,进入一个对话框界面,您可以选择单机操作软件(即本机操作)进行试验,也可选择后台机操作软件(即后台机操作)进行试验,如图3.2.1所示。
图3.2.1 操作软件选择
当您选择后台机操作时,请通过九芯电缆将外部PC机与本机的通信口COM1联接。
然后,根据提示,你按ESC键后退出后台机操作,返回图3.2.1所示界面。
对于由后台机操作本装置的控制软件,它的界面风格与操作方法与脱机软件基本相同,此处不作详述,这里主要介绍单机操作软件。
2.1主菜单
选定本机操作后自动进入系统主菜单,如下图3.2.3所示。
目录第一部分 (5)继保使用说明 (5)第一章装置特点与技术参数 (5)第二章装置硬件结构 (7)第三章使用前请阅读 (8)第二部分 (9)继保软件操作说明 (9)第四章软件操作方法简介 (9)第五章交流试验 (11)第六章直流试验 (18)第七章状态系列Ⅰ和Ⅱ (20)第八章谐波叠加试验 (24)第九章频率及高低周试验 (26)第十章功率方向及阻抗试验 (29)第十一章同期试验 (32)第十二章整组试验Ⅰ和Ⅱ (36)第十三章距离和零序保护 (41)第十四章线路保护 (44)第十五章阻抗特性 (49)第十六章差动保护 (51)第十七章差动定值 (58)第十八章差动谐波 (63)第十九章6-35KV微机线路保护综合测试 (65)第二十章故障再现 (69)附录1:线路保护试验接线方法示例 (70)附录2:差动保护试验接线方法示例 (72)附录3:各种继电器的试验方法 (73)附录4:继电保护调试经验参考 (76)继电保护试验项目索引本索引旨在引导试验人员:各种继保装置的试验可以通过“继保”系列软件的哪些模块完成。
继电器试验:微机保护试验:第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
◆操作方式装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。
◆新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。
不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。
◆高性能主机输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。
输出波形精度高,失真小线性好。
采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。
目录第一章仪器技术参数及特点------------------------61.1 面板说明-----------------------------------61.2 技术参数-----------------------------------71.3 技术特点---------------------------------101.4 硬件结构---------------------------------111.5 操作使用---------------------------------121.6 软件快捷键-------------------------------13第二章软件使用方法----------------------------152.1 递变试验---------------------------------152.2 状态序列---------------------------------192.3 谐波-------------------------------------262.4 整组试验---------------------------------302.5 差动保护---------------------------------402.6 同期-------------------------------------472.7 线路定值---------------------------------502.8 距离保护---------------------------------592.9 阻抗特性---------------------------------642.10 频率滑差--------------------------------712.11 常规试验--------------------------------812.12 时间特性--------------------------------862.13 振荡------------------------------------932.14 故障再现--------------------------------98附录一:配置清单-------------------------------93附录二:售后服务-----------------------------110第一章仪器技术参数及特点1.1 面板说明1 2 3 4 5 6 71 电压源输出端口 UA、UB、UC、UX和共用中性点UN。
第一章装置特点与技术参数第一节主要特点1、满足现场所有试验要求。
具有标准的六相电流,六相电压同时输出,电流30A/相,电压120V/相。
六相电流并联可达150A。
既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、经典的Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。
4、本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
5、配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。
7、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
8、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
9、可连接笔记本电脑(选配)运行。
笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
10、具备GPS同步试验功能。
装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。
11、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。
以提供给需要直流工作电源的继电器或保护装置使用。
12、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。
第二节技术参数1、交流电流源幅值范围:6×(0-30A)/相精度:0.5%六相电流并联输出最大值:150A相电流长期允许工作值:10A功率:300V A/相六相并联最大功率:900V A六相并联最大输出时允许工作时间:10s频率范围:0--400Hz;精度:0.002Hz谐波次数:2--20次;相位:0--360°;精度:0.5°2、直流电流源幅值:20A/相;功率:300V A/相;精度:0.5%3、交流电压源幅值范围:6 ×(0--120V);精度:0.5%线电压范围:0--240V相电压/线电压输出功率:70V A/100V A频率范围:0--400Hz;精度:0.002Hz谐波次数:2--20次;相位:0--360°;精度:0.5°4、直流电压源相电压输出幅值:0--±150V;精度:0.5%线电压输出幅值:0--±300V;相电压/线电压输出功率:90V A/180V A5、开关量端子开关量输入端子:8对空接点:1--20mA,24V装置内部有源电位翻转:0--6VDC为低电平15--250VDC为高电平开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。
微机继电保护测试仪的工作原理随着国内电力系统的日趋完善和复杂,变电站等电力企业迫切需要一种能够保证电力系统能安全可靠运行的测量仪器,而微机继电保护测试仪便应运而生。
其主要运用于线路保护,主变差动保护,励磁控制等领域,也常常用来校验常规的电流、电压、时间、中间、重合闸、差动等系列继电器。
那么微机继电保护测试仪的工作原理是怎么样的呢?微机继电保护测试仪一般由数字信号处理器微机、D/A转换和低通滤波、电压、电流放大器开入、开出量、专用直流电源输出装置等组成。
在实际的测试工作中,微机继电保护测试仪分为主回路和辅回路,主回路采用大旋钮调节,辅回路采用小旋钮调节,主回路通过面板上“输出选择”按键开关控制其输出的各种量,并且每切换一种输出的同时,仪器上的数字电压/电流表可自动监视其输出值。
辅回路通过输出开关控制直接调节输出,测量可外附万用表测量。
微机继电保护测试仪测量主回路的原理,输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端,通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器),升流器分三个抽头输出,一个抽头为AC0-250V输出,额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V直流电压;第二个抽为15V(10A),该抽头一路经传感器通过继电器控制输出0-10A交流电流,一路经电阻输出0-500mA交流电流,一路经继电器转换可输出0-10A或0-500mA直流电流;第三个抽头为10V(100A)大电流端,该抽头穿过传感器一次侧直接输出100A电流,该回路带负载能力较强,但输出稍有过载,不能长时间处于大电流状态下。
微机继电保护测试仪测量辅回路的原理,继电保护测试仪器辅回路与主回路一样,AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量,通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压,此回路额定电流为1A。
按下辅回路“输出控制”开关,调节小旋钮即可输出。
PW336AE微机继电保护测试仪技术参数一、技术特点:1.采用DSP+FPGA构成的数字信号处理系统,每周波采样600点,精度达到0.1%;2.具有输出波形监视与录波功能。
波形监视功能:三相电流、四相电压输出波形、幅值实时显示及超差报警;录波功能:7路模拟量,12路开关量,16位试验过程录波;录波时间: 16秒;3.开入量空接点与15V~250V点位兼容,极性自动识别;4.采用以太网接口,可通过集线器实现一台电脑对多台测试仪同时控制,实现多台测试仪同步输出;5.自动生成Word格式的实验报告,参数和报告模板可灵活编辑。
6.六路电流四路电压输出,外接备记本电脑操作。
方便保存报告和试验数据。
7.具有变压器比率制动特性校验及谐波制动特性校验保护专门测试软件(含变压器差动、比率差动、谐波制动、零序差动、复合电压比锁方向过流、零序方向过流保护)、线路保护软件(含过流保护、距离、零序、自动重合闸及后加速)专门测试菜单、母线保护测试软件(母线差动、母联保护)专门测试菜单。
二、使用条件1.环境温度:-5-45℃。
2.相对湿度:不大于90%(相对湿度为90%,环境温度不低于25℃时,试验装置内无遗漏)。
3.大气压强:80-110Kpa。
4.交流供电电压:额定值220V,允许波动范围为–20%~15%。
5.交流供电频率:50Hz,允许波动范围为–4%-2%。
6.交流供电波形:正弦波,允许总谐波畸变率不大于5%。
7.主机功耗:<1250VA;三、产品技术参数1.试验装置的交流电流源◆输出最大电流(RMS):3×30A/相或6×15A/相;三相并联:90A◆最大输出功率≥450V A/相◆三相有共用中性点的电流源◆各相输出电流幅值,频率相位独立调节◆波形精度:32 bit◆输出精度:±0.1%(0.5A~ Imax)◆分辨率:1mA◆电流上升下降时间小于100µ S◆电流0.5A~Imax:THD% ≤0.5%◆过载或失真自动检测◆输出频率:0~1KHz◆幅频特性10~1000Hz范围幅度变化≤±0.1%~0.5%2.试验装置的交流电压源◆输出最大电压(RMS):4×120V/相◆电压输出最大功率:≥60VA/相◆四相有共用中性点的电压源◆各相输出幅度、频率、相位独立可调节◆波形精度:32bit◆输出精度:±0.1%(2~120V)◆分辨率:1mV◆电压上升下降时间小于100µ S◆电压2V~120V:THD%:≤0.5%◆过载保护和失真自动检测并显示◆输出频率:0 ~1KHz◆第四路电压可设置为零序电压或任意设置◆幅频特性10~1000Hz范围幅度变化≤±0.1%~0.5% 3.直流源电压、电流输出◆直流电压输出0~ 300V◆精度:0.5%◆分辨率:1mV◆容量:100W 连续运行◆过载自动保护◆直流电流:3×0~20A◆精度:0.5%◆分辨率:1mA◆最大输出功率:300W连续运行◆单独的直流电压源,可做保护的供电电源。
ONLLY—AD761计算机自动化测试调试系统(继电保护)技术参数及说明一.技术条件1.环境温度:—15℃至75℃2.抗震性:垂直加速度≮0.2g 水平加速度≮0.3g3.满足:IEC—255—22各种抗干扰标准4.绝缘强度:符合Q/SD178—88规定标准5.工作条件:符合Q/SD178—88规定标准6.设备使用年限:二十年二.装置技术参数及性能1.技术参数(1).主机:a. 功耗: <2000VA交流供电: 220V±20% (47~63Hz)直流供电:(200~380)VDC(2).电流源:a.六相:6×(0~40)A 三相并联:3×(0~80)Ab.直流:1×(0~20)A;6×(-20~+20)Ac.精度: < 0.01%的量程+0.1%的读数d.分辩率: 1mAe.功率: 0.5A:最大负载大于18.0Ω30A:最大负载大于0.30Ω(满足所有继电保护二次CT负载)(3).电压源:a.七相电压: 7×(0~125)Vb.线电压: 1×(0~250)Vc.直流电压:1×(0~350)V;7×(-125~+125)Vd.精度: < 0.01%的量程+0.1%的读数e.分辨率: 1mVf.功率:单相 >25VA/相(额定电压)直流 >100W(满足所有继电保护二次PT负载)(4).输出频率:a.范围: 0~1000HZb.误差: <0.005HZc.分辨率: 0.001HZ(5).相位:a.范围: ±360ºb.误差: <0.1ºc.分辨率: 0.1º(6).辅助直流:110/220VDC可切换,功率>100W(7).电压源Un与电流源In完全独立相互隔离,更加符合现场的测试要求(8).重量与尺寸:<15.8Kg; 390*200*380(长×宽×高)(9).八对开入、四对开出、两对高精度无延时动作单元2.功能部分(1).功率方向继电器测试(2).电压、电流继电器测试(3).直流继电器测试(4).阻抗继电器全特性测试(5).动作时间测试(6).差动继电器全特性测试(7).频率继电器及低周减载装置测试(8).同期继电器测试(9).谐波继电器测试(10).故障模拟,保护整组试验(11).保护阶梯动作时间测试特性测试(12).备自投测试(13).GPS对调(14).故障回放(15)ONLLY继电保护测试软件是与南自、南瑞、四方、许继厂家联合研发的一款针对目前主流保护的专用软件。
继电保护测试仪HB-K2003A微机微机继电保护测试仪使用说明书青岛市平度华宝电气有限公司前言继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。
随着现代电力系统规模的不断扩大,对电力系统运行和管理的可靠性、高效性要求的不断提高,继电保护人员的测试工作变得更加频繁和复杂。
在计算机技术、微电子技术、电力电子技术飞速发展的今天,应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势,也是时代赋予我们的责任。
HB-K2003A微机继电保护测试仪是青岛市平度华宝电气有限公司在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》(DL/T624─1997)的基础上,使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
它采用可单机独立运行,亦可联接其它电脑运行的先进结构,主机内置高性能工控机和高速数字信号处理器,真16位DAC模块、新型模块式高保真大功率功放,自带TFT真彩色LCD显示器和嵌入式微机键盘。
既可以单机独立操作,也可以连接笔记本电脑操作。
操作功能强大,体积小,精度高。
既具有大型测试仪优越的性能、先进的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等点,性能价格比高。
是继保工作者得心应手的好工具。
目录第一章继电保护测试仪说明 (3)1.1主要技术特点 (3)1.2主要技术指标 (4)1.3面板说明 (6)1.4硬件结构 (7)1.5仪器的操作使用 (8)1.6注意事项 (9)第二章继电保护测试仪使用方法 (10)2.1递变试验 (10)2.2谐波试验 (14)2.3整组试验 (19)2.4差动保护试验 (23)2.5频率试验 (28)2.6同期试验 (30)2.7电流-时间特性试验 (33)2.8电压-时间特性试验 (35)2.9故障再现 (36)2.10距离保护试验 (44)2.11零序保护试验 (48)2.12阻抗特性试验 (52)附录1:试验方法 (56)附录2:差动保护知识 (64)附录3:配置清单 (67)附录4:售后服务 (67)第一章继电保护测试仪继电保护测试仪说明说明1.1主要主要技术技术技术特点特点HB-K2003A 微机型继电保护测试仪其主要特点表现为:●经典的Windows XP 操作界面,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷键,使得操作“一键到位”;●高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT 液晶显示屏,可提供丰富直观的信息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;●配备有超薄型工业键盘和光电鼠标,可以象操作普通PC 机一样通过键盘或鼠标完成各种操作;●配备有外接USB 接口,可以方便地进行数据存取和软件维护;●无需外接其它设备即可以完成所有项目的测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘;●采用高性能D/A 转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。
昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号:FW-QM**-xx密级:部门内部公开生效日期:2017年11月29日版本:A 0编制审核批准一.目的通过对昂立ONLLY 系列微机型继电保护测试仪器的使用介绍,让调试人员能够正确安全地操作该仪器,预防安全事故的发生。
二.装置介绍ONLLY 系列计算机自动化测试调试(继电保护)系统可以独立完成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试,广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。
三.装置及辅助工具昂立ONLLY 昂系列微机型继电保护测试仪一台专用测试导线若干220V 交流电源或者220V 直流电源四.操作流程1.接线如图一所示的昂立ONLLY 系列微机型继电保护测试仪外观。
1)Voltage Output 电压输出一般地,Ua、Ub、Uc 分别对应A、B、C 三相电压,第4路电压Ux 的输出方式由软件设定,N 为电压接地端子;2)Current Output 电流输出一般地,Ia、Ib、Ic 分别对应A、B、C 三相电流,N 为电流接地端子;图一昂立ONLLY 系列微机型继电保护测试仪外观作业要点:1)将电压电流的测试线对端连接到需要投入电压电流的设备。
2)保证各条测试线对应正确。
昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号:FW-QM**-xx密级:部门内部公开生效日期:2017年11月29日版本:A 0编制审核批准三相接线如图二所示。
图二三相电压电流投入接线2.接通电源给装置接通220V 交流电源。
作业要点上电前确认:1)测试仪可靠接地(接地线端孔位于电源插座旁);2)绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔!3)工作电源误接380VAC 将长期音响告警;注意直流220V 和交流220V 不是同一个端口输入,而且只能选择一种电源供电。
目录一.前言-------------------------------------------------------------------------------------1 二.技术指标-------------------------------------------------------------------------------1 三.工作原理-------------------------------------------------------------------------------2 四.面板说明-------------------------------------------------------------------------------2 五.操作使用方法-------------------------------------------------------------------------4 六.PC机软件操作说明-----------------------------------------------------------------11 七.继电保护调试经验点滴及注意事项---------------------------------------------26 八.单机操作对各型保护继电器的试验方法---------------------------------------27 九.主机软件更换、故障维护、售后服务-------------------------------------------31一.前言随着微机型继电保护装置的大量推广普及和对保护装置试验要求也不断的提高,传统的试验仪和试验方法已远远不能满足新型保护装置的需要。
微机技术的发展带来了全新的试验理念,使试验过程的智能化已成为发展的必然趋势。
微机继电保护测试仪是我公司电力专家组和院校联手精心打造,技术性能符合GB/T7261-2000《继电器及装置基本试验方法》及DL/T624-1997《继电保护微机型试验装置技术条件》的要求,既可单机操作也可联接笔记本电脑运行,试验仪具有强大的功能,优秀的界面,独创旋转鼠标式操作取代传统的复杂的小键盘,只用一个旋钮完成全部数据的设置、修改或功能的切换。
微机型继电保护测试仪计量特性
微机型继电保护测试仪是一种几点保护及安全自动检验的装置。
基准工作条件:一组带公差的基准值和基准范围的影响量的结合。
额定工作条件:性能特性的测量范围与影响量的工作范围的集合。
总谐波畸变率:周期性交量中含有的谐波分量方均根值与其基波分量方均根值之比。
纹波系数:直流量输出中交流分量的峰峰值占直流输出额定值的百分比
合闸相位:交流激励量在合闸瞬间施加于被试继电器。
保护及安全自动装置电压(或电流)的相位角。
微机型继电保护测试仪计量特性:
一、测试仪的输出交流电流
1.每相交流电流输出的幅值可调范围
2.每相交流电流输出的幅值为0.1/N~/max,其中:
——/N=1A的测试仪,每相电流输出的幅值/_不小于20A;——/N=5A的测试仪,每相电流输出的幅值/may不小于30'3.交流电流幅值输出的小可调步长如下:——0~0.5A范围内,0.001A;
——0.5A~20A范围内,0.002A;
20A~/max范围内,0.01A。
输出交流电流频率的可调范围
1.在0~1000Hz范围内,交流电流频率输出的小可调步长为0.001Hz。
输出交流电流幅值的基本误差
1.在基准工作条件下,输出电流的幅值为0~/max、频率为50Hz时,其基本误差应满足:
-1≤0.1/n日寸,基本误差不超过±1mA;;
0.1/n<fe/max时,基本误差不超过土0.2%。
当输出电流幅值在0~/max范围内,输出频率变化时:其输出电流幅值基本误差应满足下表的要求。
2.输出交流电流总谐波畸变率
在负载0.5Q的条件下,输出交流电流1久5八时,输出交流电流总谐波畸变率应不大于0.2%。
二、测试仪的输出交流电压
1.每相交流电压输出的幅值可调范围
每相交流电压输出的幅值为0~120V,其中:
在0~2V围内,交流电压幅值输出小可调步长为5mV;
——在2V~120V范围内,交流电压幅值输出小可调步长为10mV。
2.输出交流电压的基本误差
基准工作条件下,输出电压的幅值为0~120V、频率为50HZ时,其基本误差应满足:
——U≤2V时,不超过±4mV;
——2V<U≤120V,不超过±0.2%。
当输出电压幅值在0~120V范围内,输出频率变化时,电压幅值在2V~120范围内的基本误差应满足下表的要求。
3.输出交流电压的总谐波畸变率
输出交流电压的总谐波畸变率应不大于0.2%。
