机械制图基础知识，只看这一篇就够了！一、常用绘图工具1、图板：图板是用来固定图纸的矩形木板。
其要求：（1）板面平整、光滑；（2）左侧的“导边”应平直。
＃常用图板规格：0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）2、丁字尺：丁字尺由“尺头”和“尺身”组成。
＃其用途：（1）与图板配合来画平行线。
（2）与图板、三角板配合来画角度线、垂直线。
3、三角板：一副三角板由两块三角板组成，一块45o，另一块30o（或60o）。
＃其用途：（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45o、30o、60o、75o、105o和15o等，（2）两块三角板配合来画已知直线的平行线或垂直线。
4、比例尺：比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。
注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。
5、曲线板：曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。
其使用方法：（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。
（2）两段之间应有重复。
二、常用的绘图用品1、铅笔：铅笔分：硬、中、软三种。
其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。
其中：6H为最硬，HB 为中等硬度，6B为最软。
铅笔的选择与使用：（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。
（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。
2、绘图纸：绘图纸有正、反面之分，绘图时，应选用正面画图。
其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面，或采用观察法，反光较亮的一面就是正面。
三、常用绘图仪器1、分规：分规是用来截取尺寸、等分线段或圆周的工具。

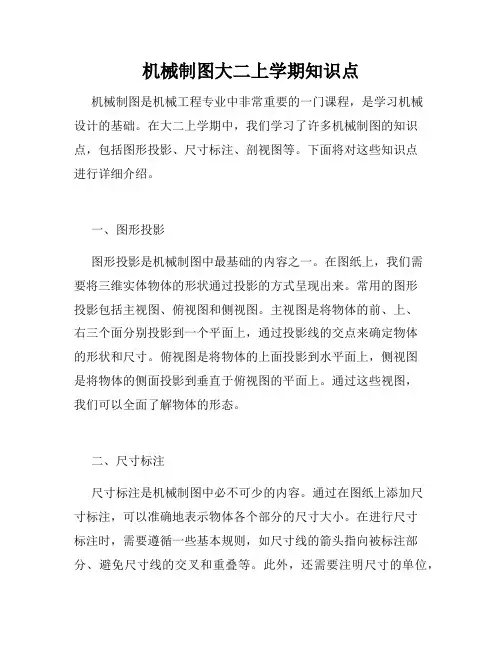

机械制图大二上学期知识点机械制图是机械工程专业中非常重要的一门课程，是学习机械设计的基础。
在大二上学期中，我们学习了许多机械制图的知识点，包括图形投影、尺寸标注、剖视图等。
下面将对这些知识点进行详细介绍。
一、图形投影图形投影是机械制图中最基础的内容之一。
在图纸上，我们需要将三维实体物体的形状通过投影的方式呈现出来。
常用的图形投影包括主视图、俯视图和侧视图。
主视图是将物体的前、上、右三个面分别投影到一个平面上，通过投影线的交点来确定物体的形状和尺寸。
俯视图是将物体的上面投影到水平面上，侧视图是将物体的侧面投影到垂直于俯视图的平面上。
通过这些视图，我们可以全面了解物体的形态。
二、尺寸标注尺寸标注是机械制图中必不可少的内容。
通过在图纸上添加尺寸标注，可以准确地表示物体各个部分的尺寸大小。
在进行尺寸标注时，需要遵循一些基本规则，如尺寸线的箭头指向被标注部分、避免尺寸线的交叉和重叠等。
此外，还需要注明尺寸的单位，并使用合适的字体和字号进行标注，以确保图纸的清晰度和可读性。
三、剖视图剖视图是一种常用的表达物体内部结构的方式。
当物体的内部结构无法通过图形投影表示清楚时，可以使用剖视图来展示。
剖视图可以将物体切割或截断，使得内部结构可以清晰地展现出来。
常见的剖视图包括全剖视图、半剖视图和局部剖视图。
在绘制剖视图时，需要注意切割面的选择和表示方法，以及平面间的对应关系，以便读者能够准确理解物体的内部结构。
四、标准件和标准图形在机械制图中，标准件和标准图形是常见的元素。
标准件是机械设计中常用的一些零部件，如螺栓、螺母、键、轴等。
它们具有统一的尺寸和形状，在绘制图纸时可以直接引用其标准图形，并标注相应的尺寸信息。
通过使用标准件和标准图形，可以提高绘图效率和准确性。
总结：机械制图大二上学期的知识点涵盖了图形投影、尺寸标注、剖视图以及标准件和标准图形等内容。
通过学习这些知识点，我们可以掌握绘制机械图纸的基本技能，为后续的机械设计工作打下基础。
