数字式通用颗粒物浓度传感器

协议 A（默认）：........................................................................................................................................................ 14 协议 B：........................................................................................................................................................................ 16
RXD
串口接收管脚/TTL 电平@3.3V
GND
电源输入端（接地端）
广州勒夫迈智能科技有限公司
6 / 17
五、应用电路
编号：LFM-20160711-A003
六、输出结果
主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积 为 0.1 升， 质量浓度单位为：微克/立方米。 输出分为主动输出和被动输出两种状态。传感器上电后默 认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为 1秒。
综合响应时间
≤10
秒（s）
直流供电电压
5V ±5% （电源纹波 50mv Max）
伏特（V）
工作电流 待机电流
≤150 ≤30
毫安（mA） 毫安（mA）
数据接口电平
L<0.8 @3.3H>2.7@3.3
伏特（V）
工作温度范围
-10~+70
摄氏度（℃）

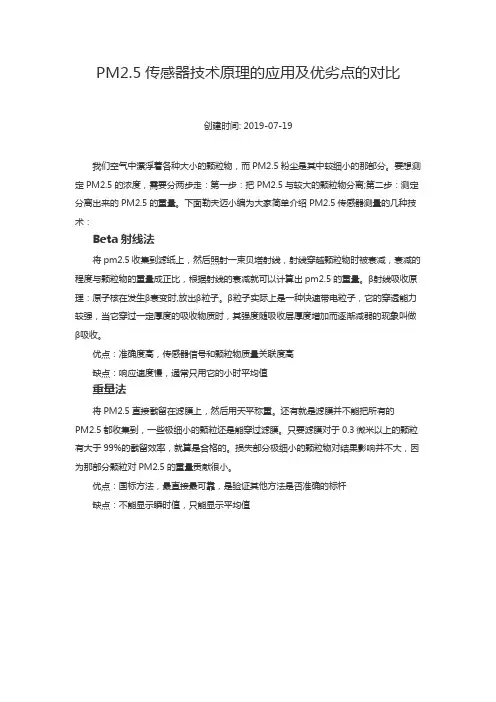

PM2.5传感器技术原理的应用及优劣点的对比创建时间: 2019-07-19我们空气中漂浮着各种大小的颗粒物，而PM2.5粉尘是其中较细小的那部分。

要想测定PM2.5的浓度，需要分两步走：第一步：把PM2.5与较大的颗粒物分离;第二步：测定分离出来的PM2.5的重量。

下面勒夫迈小编为大家简单介绍PM2.5传感器测量的几种技术：Beta射线法将pm2.5收集到滤纸上，然后照射一束贝塔射线，射线穿越颗粒物时被衰减，衰减的程度与颗粒物的重量成正比，根据射线的衰减就可以计算出pm2.5的重量。

β射线吸收原理：原子核在发生β衰变时,放出β粒子。

β粒子实际上是一种快速带电粒子，它的穿透能力较强，当它穿过一定厚度的吸收物质时，其强度随吸收层厚度增加而逐渐减弱的现象叫做β吸收。

优点：准确度高，传感器信号和颗粒物质量关联度高缺点：响应速度慢，通常只用它的小时平均值重量法将PM2.5直接截留在滤膜上，然后用天平称重。

还有就是滤膜并不能把所有的PM2.5都收集到，一些极细小的颗粒还是能穿过滤膜。

只要滤膜对于0.3微米以上的颗粒有大于99%的截留效率，就算是合格的。

损失部分极细小的颗粒物对结果影响并不大，因为那部分颗粒对PM2.5的重量贡献很小。

优点：国标方法，最直接最可靠，是验证其他方法是否准确的标杆缺点：不能显示瞬时值，只能显示平均值PM2.5传感器检测原理微量震荡天平法一头粗一头细的空心玻璃管，粗头固定，细头装有滤芯。

空气从粗头进，细头出，PM2.5就被截留在滤芯上。

在电场的作用下，细头以一定频率振荡，该频率和细头重量的平方根成反比。

于是，根据振荡频率的变化，就可以算出收集到的PM2.5的重量。

振荡天平法是基于航天技术的锥形元件微量振荡天平原理而研制的。

通过测定系统频率的变化可测得对应时间颗粒物浓度。

优点：准确，灵敏度高，适应范围广，可连续监测缺点：体积大，价格昂贵光散射法当光照射在空气中悬浮颗粒物上时，会产生散射光，散射光的强度与其质量浓度成正比。

PM传感器原理介绍一、PM传感器简介PM传感器，全称为颗粒物传感器，是一种用于测量和监测空气中颗粒物（如灰尘、烟雾、污染物等）的设备。

这种传感器广泛应用于空气质量监测、环境监测、工业过程控制等领域。

二、PM传感器原理1. 工作原理：PM传感器通常采用光学原理或静电原理来测量颗粒物。

光学原理主要是利用光的散射和吸收原理，通过测量颗粒物对光的散射和吸收程度来推算颗粒物的浓度。

静电原理则是利用颗粒物的静电性质，通过测量颗粒物在电场中的电位差来推算颗粒物的浓度。

2. 光学原理：在光学原理中，PM传感器通常包含一个光源和一个光探测器。

当空气通过传感器的测量区域时，颗粒物会对光线产生散射和吸收作用。

光探测器接收散射和吸收后的光线，并将其转换为电信号。

通过测量电信号的强度，可以推算出颗粒物的浓度。

常见的光学原理传感器有激光散射传感器和红外吸收传感器等。

激光散射传感器利用激光照射空气，通过测量散射光的强度来推算颗粒物的浓度。

红外吸收传感器则是利用红外光通过空气时，颗粒物对红外光的吸收作用来推算颗粒物的浓度。

3. 静电原理：在静电原理中，PM传感器通常包含一个电场和一个检测电极。

当空气通过传感器的测量区域时，颗粒物在电场中会受到电场力的作用，并在检测电极上积累电荷。

通过测量电荷的多少，可以推算出颗粒物的浓度。

常见的静电原理传感器有电容式传感器和感应式传感器等。

电容式传感器利用电容原理测量电荷的积累，感应式传感器则是利用电磁感应原理测量电荷的多少。

三、PM传感器性能指标1. 量程：表示传感器可以测量的颗粒物浓度范围，通常以质量浓度或数量浓度表示。

2. 分辨率：表示传感器能够分辨的最小颗粒物粒径或浓度变化量。

3. 精度：表示传感器测量结果的准确性，通常以误差或偏差表示。

4. 响应时间：表示传感器从启动测量到输出稳定结果所需的时间。

5. 稳定性：表示传感器在长时间运行过程中，输出结果的稳定性。

6. 环境适应性：表示传感器在不同环境条件下的适应能力，如温度、湿度、压力等。

颗粒物浓度监测仪使用方法说明书前言：本文旨在向用户提供颗粒物浓度监测仪的使用方法说明，帮助用户正确操作该仪器，准确测量环境中的颗粒物浓度。

请用户仔细阅读本说明书，并按照指导操作。

一、仪器概述颗粒物浓度监测仪是一种用于测量环境中颗粒物浓度的仪器。

该仪器通过传感器采集环境中悬浮颗粒物的数据，并将结果显示在仪器屏幕上。

同时，该仪器还具备数据记录功能，可以存储和导出监测数据。

二、仪器外观与部件1. 仪器外观：颗粒物浓度监测仪外观简洁，采用便携式设计，方便携带和操作。

2. 仪器部件：(1) 仪器屏幕：用于显示监测结果和相关信息。

(2) 按钮：仪器上设有多个按钮，用于仪器的开关、菜单切换和参数设置等操作。

(3) 充电口：用于给仪器充电。

(4) USB接口：用于数据导出和连接电脑。

(5) 传感器：用于采集环境中的颗粒物数据。

三、使用方法1. 仪器开机与关闭(1) 开机：按住开关按钮，仪器屏幕将亮起，并开始自检程序。

(2) 关机：长按开关按钮，仪器将关闭。

2. 参数设置(1) 进入菜单：按下菜单按钮进入仪器的菜单界面。

(2) 参数调整：通过左右按钮切换选择项，通过上下按钮进行数值调整。

(3) 参数保存：调整完毕后，按菜单按钮退出菜单界面，参数将被保存。

3. 开始测量(1) 打开仪器，确保传感器正常工作。

(2) 将仪器靠近待测区域，保持传感器与环境接触。

(3) 等待仪器自动采集数据，测量结果将显示在屏幕上。

4. 数据记录与导出(1) 数据记录：仪器具备数据记录功能，可以自动记录每次测量的结果。

在菜单界面，选择“记录”，即可查看历史数据记录。

(2) 数据导出：通过USB接口将仪器连接到电脑上，打开仪器记录的数据文件，将数据导出并保存。

四、注意事项1. 仪器使用环境应保持干燥，避免进水或与其他液体接触。

2. 仪器使用时应避免受到强烈的电磁干扰，以确保数据的准确性。

3. 仪器在长时间未使用时，应将其关机并储存在干燥通风的地方。
