PMS200系列颗粒物传感器使用说明书1.产品简介PMS200系列是基于激光散射原理的颗粒物浓度测量传感器。

它使用稳定性极好的激光LED和高灵敏度的探测器，对颗粒物的个数和粒径分布进行精确测量，输出精确的颗粒物浓度值。

它体积小巧、支持数字通讯，便于集成到其他产品中。

PMS200是常规颗粒物传感器，PMS200T是颗粒物和温湿度一体式传感器。

2.产品特点●激光散射实现精准测量●零误报率●实时响应●最小分辨粒径0.3微米3.工作原理PMS200系列颗粒物传感器采用激光散射原理，即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线，再利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物浓度。

传感器工作原理如图1所示。

图1 PMS200系列颗粒物传感器工作原理示意图4.技术指标5.输出接口PMS200输出颗粒物的质量浓度，PMS200T输出颗粒物的质量浓度和温湿度。

（1）接口描述数据接口：其中2pin为串行数据通讯接口，采用通用异步收发协议（UART）；所有电平均为3.3VTTL电平。

（2）接口管脚定义说明图2 PMS200颗粒物传感器的接口管脚定义注：SET=1，表示模块工作在连续采样方式，模块在每一次采样结束后主动上传采样数据，数据更新时间小于2s。

6.外形尺寸单位：毫米（mm）图3 PMS200颗粒物传感器外形尺寸示意图默认波特率：9600bps 校验位：无停止位：1位默认波特率：9600bps 校验位：无停止位：1位。

pms粒子计数器
PMS粒子计数器是一种用于测量环境中颗粒物浓度的仪器。

PMS代表颗粒物传感器，是Particle Measurement Sensor的缩写。

它可以测量空气中的颗粒物数量，即固体或液体微粒的数量。

PMS粒子计数器使用激光散射技术来探测环境中的颗粒物。

它发射激光束，当颗粒物通过激光束时，会发生散射现象。

计数器通过检测散射光的强度和数量来确定颗粒物的浓度
和尺寸分布。

PMS粒子计数器通常包含一个激光发射器和一个光敏探测器。

激光发射器发射激光束，而光敏探测器检测散射光。

计数器可以根据检测到的散射光信号确定颗粒物的浓度，
并根据散射光的强度确定颗粒物的尺寸。

PMS粒子计数器广泛应用于空气质量监测、室内空气质量
评估、工业生产过程中的颗粒物监测等领域。

它可以帮助
人们了解环境中颗粒物的浓度和分布情况，从而采取相应的措施，保护人们的健康和环境的质量。

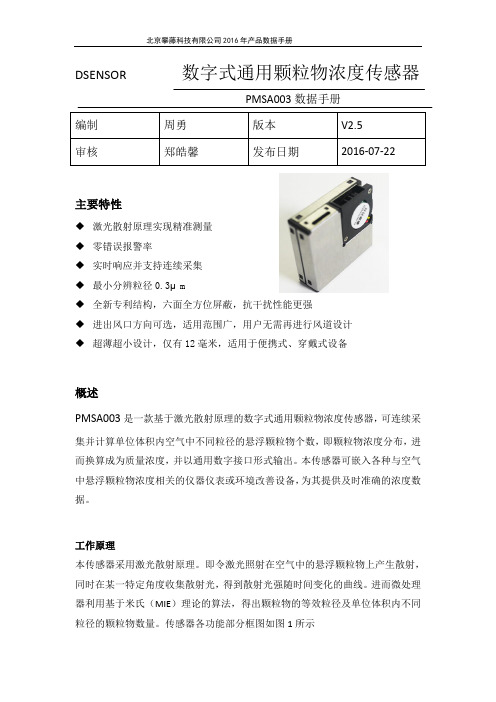

DSENSOR数字式通用颗粒物浓度传感器PMSA003数据手册主要特性◆激光散射原理实现精准测量◆零错误报警率◆实时响应并支持连续采集◆最小分辨粒径0.3μm◆全新专利结构，六面全方位屏蔽，抗干扰性能更强◆进出风口方向可选，适用范围广，用户无需再进行风道设计◆超薄超小设计，仅有12毫米，适用于便携式、穿戴式设备概述PMSA003是一款基于激光散射原理的数字式通用颗粒物浓度传感器，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度，并以通用数字接口形式输出。

本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备，为其提供及时准确的浓度数据。

工作原理本传感器采用激光散射原理。

即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。

进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。

传感器各功能部分框图如图1所示图1 传感器功能框图技术指标如表1所示表1 传感器技术指标注1：最大量程指本传感器确保PM2.5标准值最高输出数值不小于1000微克/立方米。

1000微克/立方米以上以实测为准。

注2：颗粒物浓度一致性数据为通讯协议中的数据2（见附录A）测量环境条件为20℃，湿度50%输出结果主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为0.1升，质量浓度单位为：微克/立方米。

输出分为主动输出和被动输出两种状态。

传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为200~800ms，空气中颗粒物浓度越高，时间间隔越短。

主动输出又分为两种模式：平稳模式和快速模式。

在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为2s。

当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为200~800ms。

DO7传感器操作手册Ver17.05目录1.综述 (2)1.1原理介绍 (2)1.2优势 (2)1.3应用： (2)1.4测量的影响因素 (2)2.技术规格 (3)3.认证 (4)4尺寸和接线图 (4)4.1尺寸图 (4)4.2接线图 (4)5.安装 (5)5.1安装位置要求 (5)5.2浸没式安装 (5)6维护 (6)6.1概述 (6)6.2膜帽更换 (6)7.故障排除 (7)1.综述1.1原理介绍DO7基于“荧光淬灭”原理来测量水中氧的含量。

暴露在测量介质中的探头荧光指示部分是一种特殊的铂卟啉复合物，将该物质嵌入具有气体透过性的金属薄片中。

外表涂覆一层黑色涂层来保护该复合物远离阳光和介质中的颗粒物。

这种敏感性金属薄片通过螺纹固定板推向蓝宝石窗口。

调制的绿色光源激发敏感盘片产生荧光，返回的红光与激发光源有一定相位差。

荧光的持续时间，强度依赖于环境中的氧含量。

氧气含量越少，响应时间和强度约大。

反过来，较高的氧含量会猝熄荧光，使响应时间和强度变得比较小。

DO7传感器利用相位差值来计算测量介质中的氧含量。

测量信号通过传感器进行连续的检测和分析，在计算中，水温和压力被包含进去。

数字化通讯在传感器和变送器之间提供无故障的通讯，这可以避免在现场常见的电磁噪声干扰。

1.2优势(1)光学技术：DO7使用ASTM D-888-5国际通用冷光源技术，不需要频繁校正且功耗很低。

传感器满足绝大多数的现场使用要求。

测量过程中不消耗氧气，可以精确测量。

特别适合低氧量使用。

(2)数字技术：智能化的DO7将校正和历史数据存储在传感器中，允许用户不用校正就可以即插即用。

由于使用通用的RS485MODBUS协议，此传感器可以与多种通用设备连接。

如数据记录仪，GDC通用变送器，远程系统等。

1.3应用：DO7设计用于连续测量水中的溶解氧，典型应用包括：曝气池氧气的测量和控制污水厂排放中氧含量的监测公共水源地氧含量的测量和控制鱼塘氧含量的测量和控制饮用水的氧含量测量和控制传感器适用于大部分的水质测量。

数字式通用颗粒物浓度传感器PMSX0XX 系列数据手册 V1.2主要特性零错误报警率实时响应数据准确最小分辨粒径 0.3微米概述PMSX0XX 系列是一款数字式通用颗粒物浓度传感器，可以用于获得单位体积内空气中悬浮颗粒物个数及质量，即颗粒物浓度，并以数字接口形式输出。

本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备，为其提供及时准确的浓度数据。

工作原理传感器采用激光散射原理。

即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。

进而微处理器利用基于米氏（MIE ）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。

传感器各功能部分框图如图所示传感器功能框图表1 传感器技术指标参数 指标单位 测量范围 0.3~1.0；1.0~2.5；2.5~10微米（μm ） 计数效率 50%@0.3u m 98%@>=0.5u m（略） 称准体积 0.1 升（L ）响应时间≤10秒（s）直流供电电压5.0伏特（V）最大工作电流120毫安（m A）待机电流≤200微安（μA）数据接口电平L <0.8 @3.3 H >2.7@3.3 伏特（V）工作温度范围-20~+50摄氏度（℃）工作湿度范围0~99%（略）平均无故障时间≥3年（Y）最大尺寸65×42×23毫米（mm）输出结果主要输出为单位体积内各浓度颗粒物质量以及个数（视具体型号）数字接口1.接口描述数据接口：其中2针为串行数据通信接口，采用通用异步收发协议（UART）；1针为控制信号接口，采用高低电平控制，所有电平均为 3.3VTTL电平。

2.接口管脚定义说明图2 数字接口管脚定义PIN1 VCC 电源正5VPIN2 GND 电源负PIN3 SET 设置管脚/TTL电平@3.3VPIN4 RXD 串口接收管脚/TTL电平@3.3VPIN5 TXD 串口发送管脚/TTL电平@3.3VPIN6 RESET 模块复位信号/TTL电平@3.3VPIN7\8 NC 悬空注：SET=1 模块工作在连续采样方式下，模块在每一次采样结束后主动上传采样数据，采样响应时间小于600 毫秒，数据更新时间小于2 秒。

DSENSOR数字式通用颗粒物浓度传感器PMS5003T数据手册主要特性◆激光散射原理实现精准测量◆零错误报警率◆实时响应并支持连续采集◆最小分辨粒径0.3μm◆全新专利结构，六面全方位屏蔽，抗干扰性能更强◆进出风口方向可选，适用范围广，用户无需再进行风道设计◆可实时输出温度及湿度数据概述PMS5003T是一款可以同时监测空气中颗粒物浓度及温湿度的二合一传感器。

其中颗粒物浓度的监测基于激光散射原理，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度。

传感器同时内嵌瑞士生产的温湿度一体检测芯片。

颗粒物浓度数值及温度、湿度合并以通用数字接口形式输出。

本传感器可嵌入各种与空气质量监测和改善相关的仪器设备，为其提供及时准确的环境参数。

工作原理本传感器采用激光散射原理。

即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。

进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。

传感器各功能部分框图如图1所示图1 传感器功能框图技术指标如表1所示表1 传感器技术指标注：颗粒物浓度一致性数据为通讯协议中的数据2（见附录A）测量环境条件为20℃，湿度50%数字接口定义PIN1图2 接口示意图输出结果1.主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为0.1升，质量浓度单位为：微克/立方米。

2.输出分为主动输出和被动输出两种状态。

传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为200~800ms，空气中颗粒物浓度越高，时间间隔越短。

主动输出又分为两种模式：平稳模式和快速模式。

在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为2s。

当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为200~800ms。
