L波段探空GFE（L）1型二次测风雷达资料在重庆大气边界层
特征分析中的应
L波段探空GFE(L)1型二次测风雷达资料在重庆大气边界层特征分析中的应用
基于L波段探空GFE(L)1型二次测风雷达资料具有垂直分层密,并从地面开始就可以获取资料的特点,将其用于重庆市主城区边界层特征的分析,用于逆温与能见度、浓雾和空气污染指数的分析.结果表明,L波段探空雷达资料不仅可以用于大气边界层特征分析,还可以在污染气象分析预报、雾的预报、有害气体泄露事件应急气象服务,风能评价等多个领域发挥作用.
作者：马力张银廷 Ma Li Zhang Yinting 作者单位：马力,Ma Li(重庆市气象局)
张银廷,Zhang Yinting(重庆市沙坪坝区气象局,重庆,401147)
刊名：气象科技 PKU英文刊名：METEOROLOGICAL SCIENCE AND TECHNOLOGY 年，卷(期)：2008 36(1) 分类号：P4 关键词：L 波段雷达探空边界层大气污染。
浅析GFE(L)1型二次测风雷达的使用＼维护和维修摘要本文通过对GFE（L）1型二次测风雷达的理论基础和探测方法的阐述，说明GFE（L）1型二次测风雷达在实际运用中，熟练掌握GFE（L）1型二次测风雷达的技术原理和操作、检测、校准，定期对雷达进行维护与保养，使GFE （L）1型二次测风雷达保持良好的性能，确保GFE（L）1型二次测风雷达处于最佳的工作状态，从而及时、准确获取高空探测基本资料，避免高空探测过程中因系统引起的长期飘移误差，并可延长雷达的使用寿命。
关键词GFE（L）1型二次测风雷达；使用；维护；维修；高空探测L波段高空探测系统是我国自主研制的新一代探空系统。
其中的GFE（L）1型二次测风雷达是59—701测风型雷达的更新换代产品，它同GTS1型数字探空仪配合使用，可探测高空风向、风速、气温、气压、湿度等气象要素，具有探测精度高、采样速率快，使用方便等特点，实现了高空气象探测仪器的数字化和自动化。
为使该系统正常运行，保证探测工作的顺利完成，在实际工作中应严格按照规范、规程去操作，正确使用GFE（L）1型二次测风雷达，及时处理实际工作中出现的常见故障，定期对雷达进行维护保养，降低故障的发生率，从而延长雷达的使用寿命。
1GFE（L）１型二次测风雷达概述1.1GFE（L）１型雷达系统组成和基本原理GFE（L）1型二次测风雷达是由天馈线分系统、发射分系统、接收分系统、测距分系统、测角分系统、终端分系统、天控分系统、自检/译码分系统、发射/显示分系统、电源分系统十个系统组成。
在高空气象探测时，L波段雷达对探空气球的运行轨迹，进行连续的跟踪、定位、测量，利用数学模型计算出测风数据；雷达接收机不间断地接收探空仪发射回来的探空码，经译码得到探空数据。
基本原理是探空气球携带带有无线电回答器（简称回答器）的探空仪器升空，测量时；L波段雷达在地面向它发出“询问信号”，“询问信号”触发回答器对应地发回“回答信号”，根据每一对询问与回答信号之间的时间之隔和回答信号的来向，就可以测定每一瞬间探空气球在空间的位置——即它距雷达的直线距离（斜距）、方位角、仰角，然后根据高空风计算公式，就可计算出各高度层的风向、风速。
GFE(L)1型二次测风雷达方位和斜距的标定摘要介绍GFE(L)I型二次测风雷达方位角零度和斜距的标定方法，以供气象工作者参考。
关键词GFE(L)I型二次测风雷达；方位角；斜距；标定GFE(L)1型二次测风雷达的标定是一项细致的工作。
对精度要求很高，标定中的任何差错都会影响观测记录的准确性。
标定时必须认真仔细，严格要求，反复验证，力求精确。
GFE(L)1型二次测风雷达的标定主要包括天线水平的调整、仰角零度的标定、方位角零度的标定、距离零点的标定和光轴、机械轴与电轴一致性的校正等。
在GFE(L)1型二次测风雷达技术使用说明中，关于方位角零度和斜距标定方法的介绍有些模糊，实用性不强，对于工作人员来说，有时操作起来比较困难，故特提出以下新的标定方法，以供气象工作者参考。
1方位角0°的标定目的：使GFE(L)1型二次测风雷达的方位角显示为360°(0°)时，雷达天线光、电轴对准地球的正北方向。
标定条件：雷达方位角0°的标定必须在天线水平和仰角：校正完后，雷达瞄准镜安装正确(即光轴与机械轴一致)的情况下进行。
要达方位0°的标定方法有以下2种。
(1)需要3人配合进行，1人在距GFE(L)1型二次测风雷达数十米外的一高处，架设经纬仪(高度比雷达瞄准镜高)，用磁针标定好方位(注意标定时应将当地的磁偏角计算在内)，另一个人观测雷达瞄准镜，还有1人在机房转动雷达天线，使经纬仪和瞄准镜相互瞄准，然后读取经纬仪的方位角α0，雷达方位角为α1，摇动天线使雷达方位角在α1的基础上增加(180-α1)，保持仰角为0°。
将方位轴角板(11-8号板)上的标定孔对外短路，方位读数为0，这时雷达数据终端显示方位角读数为00：00，说明方位角零度的标定完成。
(2)气象工作者经常用北极星来标定零点，但如果台站位于城市的南郊，北极星与城市处于一个方向上，城市的灯光干扰使北极星的寻找显得比较困难，而且用这种方法进行标定会非常繁琐，用三、四次观测记录的平均值来标定，存在一定的误差。

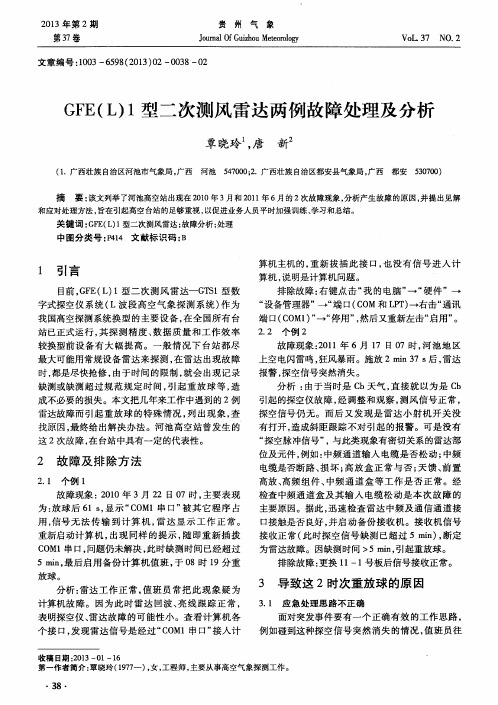

GFE(L)型二次测风雷达接收系统原理及常见故障处理【摘要】本文针对GFE（L）型二次测风雷达的特点,按照接收系统前、后端的功能划分,介绍各模块的主要工作原理、特点和主要技术指标,依据各模块参数、技术指标和典型故障事例,分析其产生故障的特点和原因,以便在维修中快速定位和排除故障,且已在实际应用中得到了验证。
【关键词】GFE（L）型；二次测风雷达；接收机系统；故障处理接收机是雷达系统的重要组成部分,其功能是通过预选滤波、放大、变频、滤波、解调等方法最大限度获得有用回波信号,同时滤除无用信号,将目标反射或散射回的微弱射频信号变成有足够幅度的视频或数字信号,用以满足信号处理的要求。
GFE（L）型二次测风雷达是中国气象局新一代高空气象探测雷达,其接收系统采用了单通道、单脉冲二次雷达工作体制,它与数字探空仪相配合,将回答器回答的微弱射频信号放大成有足够幅度的视频信号,送至测角、测距、天控、数字终端等系统,用以解调有用信号和实现测距、测角的自动跟踪以及对雷达的控制。
所以,接收系统性能的稳定,直接影响雷达其它系统的正常工作以及探测的精度[1]。
新疆区2006年完成安装并投入业务运行的有十四部。
多年的业务运行表明,该雷达工作状态良好,探测精度较原来710型雷达相比有较大提高。
但是,接收和天控系统的故障率较高,影响了探测的精度及数据的完整,本文重点从雷达接收系统的结构及工作原理入手,分析可能产生故障的原因以及对其它系统的影响,找出解决问题的办法。
1 GFE（L）型二次测风雷达接收机的各部分功能及基本原理1.1 GFE（L）型二次测风雷达接收机的各部分功能及技术指标GFE（L）型二次测风雷达的工作频率为1675±6MHz,是目前气象部门二次测风雷达的主要工作频段,工作在这个频段具有作用距离远、外部噪声低、天线尺寸小、角分辨率高等特点。
其主要技术指标：工作频率：1675±6MHz本振频率：1645±6MHz灵敏度：≤-107dBm带宽：2.7MHz总增益：≥110dBAGC控制能力：≥70dBAFC跟踪范围：±4MHzGFE（L）型二次测风雷达接收系统由前端和后端两部分组成,功能是将天线所接收到的探空仪射频信号加以放大、变频、解调送到测距、天控分系统以完成测距和跟踪应答器的功能。
