传热学主要知识点1.热量传递的三种基本方式。
热量传递的三种基本方式:导热(热传导)、对流(热对流)和热辐射。
2.导热的特点。
a 必须有温差;b 物体直接接触;c 依靠分子、原子及自由电子等微观粒子热运动而传递热量;d 在引力场下单纯的导热一般只发生在密实的固体中。
3.对流(热对流)(Convection)的概念。
流体中(气体或液体)温度不同的各部分之间,由于发生相对的宏观运动而把热量由一处传递到另一处的现象。
4对流换热的特点。
当流体流过一个物体表面时的热量传递过程,它与单纯的对流不同,具有如下特点:a 导热与热对流同时存在的复杂热传递过程b 必须有直接接触(流体与壁面)和宏观运动;也必须有温差c 壁面处会形成速度梯度很大的边界层 5.牛顿冷却公式的基本表达式及其中各物理量的定义。
[]W )(∞-=t t hA Φw []2m W )( f w t t h AΦq -==6. 热辐射的特点。
a 任何物体,只要温度高于0 K,就会不停地向周围空间发出热辐射;b 可以在真空中传播;c 伴随能量形式的转变;d 具有强烈的方向性;e 辐射能与温度和波长均有关;f 发射辐射取决于温度的4次方。
7.导热系数, 表面传热系数和传热系数之间的区别。
导热系数:表征材料导热能力的大小,是一种物性参数,与材料种类和温度关。
表面传热系数:当流体与壁面温度相差1度时、每单位壁面面积上、单位时间内所传递的热量。
影响h因素:流速、流体物性、壁面形状大小等。
传热系数:是表征传热过程强烈程度的标尺,不是物性参数,与过程有关。
常温下部分物质导热系数:银:427;纯铜:398;纯铝:236;普通钢:30-50;水:0.599;空气:0.0259;保温材料:<0.14;水垢:1-3;烟垢:0.1-0.3。
8.实际热量传递过程:常常表现为三种基本方式的相互串联/并联作用。
9.复杂传热过程Upside surface: adiabaticDownside surface: adiabatic xair LL 2L A/4A/4A/2第一章导热理论基础1傅立叶定律的基本表达式及其中各物理量的意义。
名词解释这些名词解释都是学长自己从传热学课本中总结的,课本上有的基本上都在这里。
绪论:1.传热学:传热学是研究温差作用下热量传递过程和传递速率的科学。
2.热传递:自然界和生产过程中,在温差的作用下,热量自发地由高温物体传递到低温物体的物理现象。
3.导热(热传导):是指物体各部分五项队位移或不同物体直接接触时依靠分子、原子及自由电子等微观粒子热运动而进行的热量传递现象。
(固液气中均可发生,但是在引力场的作用下,单纯的导热一般只发生在密实的固体中)4.热流密度q:单位时间内,通过物体单位横截面积上的热量——W/㎡。
5.热导率(导热系数):单位厚度的物体具有单位温度差时,在它单位面积上每单位时间的导热量——W/(m*K)。
6.导热热阻:温度差的情形下,导热过程中,物体抵抗传热的能力——K/W。
7.对流(热对流):在流体内部,仅依靠流体的宏观运动传递热量的现象称为热对流。
8.对流传热:工程上,流体在与它温度不同的壁面上流动时,两者间产生的热量交换,传热学中将这一过程称为“对流传热”过程。
9.表明面传热系数h:单位面积上,流体与壁面之间在单位温差下及单位时间内所能传递的热量——W/(㎡*K)。
10.对流传热热阻:温度差的情形下,对流过程中,物体抵抗传热的能力——K/W。
11.辐射(热辐射):依靠物体表面对外发射可见和不可见的射线(电磁波,或者说光子)传递热量。
12.辐射力E:物体表面每单位时间、单位面积对外辐射的热量成为辐射力。
13.辐射传热:物体间靠热辐射进行的热量传递称为辐射传热。
14.传热过程:工程中所遇到的冷热两种流体隔着固体壁面的传热,即热量从壁一侧的高温流体通过壁传给另一侧低温流体的过程,称为传热过程。
15.传热系数K:单位时间、单位壁面积上,冷热流体间温差为1K时所传递的热量——W/(㎡*K)。
16.单位面积传热热阻:温度差的情形下,传热过程中,单位面积物体抵抗传热的能力——K/W。
第一章:导热理论基础1.温度场:温度场是指某一时刻物体的温度在空间上的分布,一般来说,它是时间和空间的函数。
第五章复习题1、试用简明的语言说明热边界层的概念。
答:在壁面附近的一个薄层内,流体温度在壁面的法线方向上发生剧烈变化,而在此薄层之外,流体的温度梯度几乎为零,固体表面附近流体温度发生剧烈变化的这一薄层称为温度边界层或热边界层。
2、与完全的能量方程相比,边界层能量方程最重要的特点是什么?答:与完全的能量方程相比,它忽略了主流方向温度的次变化率σα22x A ,因此仅适用于边界层内,不适用整个流体。
3、式(5—4)与导热问题的第三类边界条件式(2—17)有什么区别?答:=∂∆∂-=yyt th λ(5—4))()(f w t t h h t-=∂∂-λ (2—11)式(5—4)中的h 是未知量,而式(2—17)中的h 是作为已知的边界条件给出,此外(2—17)中的λ为固体导热系数而此式为流体导热系数,式(5—4)将用来导出一个包括h 的无量纲数,只是局部表面传热系数,而整个换热表面的表面系数应该把牛顿冷却公式应用到整个表面而得出。
4、式(5—4)表面,在边界上垂直壁面的热量传递完全依靠导热,那么在对流换热中,流体的流动起什么作用?答:固体表面所形成的边界层的厚度除了与流体的粘性有关外还与主流区的速度有关,流动速度越大,边界层越薄,因此导热的热阻也就越小,因此起到影响传热大小5、对流换热问题完整的数字描述应包括什么内容?既然对大多数实际对流传热问题尚无法求得其精确解,那么建立对流换热问题的数字描述有什么意义?答:对流换热问题完整的数字描述应包括:对流换热微分方程组及定解条件,定解条件包括,(1)初始条件 (2)边界条件 (速度、压力及温度)建立对流换热问题的数字描述目的在于找出影响对流换热中各物理量之间的相互制约关系,每一种关系都必须满足动量,能量和质量守恒关系,避免在研究遗漏某种物理因素。
基本概念与定性分析5-1 、对于流体外标平板的流动,试用数量级分析的方法,从动量方程引出边界层厚度的如下变化关系式:x xRe 1~δ解:对于流体外标平板的流动,其动量方程为:221xy u v dx d y u v x y u ∂+-=∂∂+∂∂ρρ 根据数量级的关系,主流方的数量级为1,y 方线的数量级为δ则有2211111111δρδδv +⨯-=⨯+⨯ 从上式可以看出等式左侧的数量级为1级,那么,等式右侧也是数量级为1级, 为使等式是数量级为1,则v 必须是2δ量级。

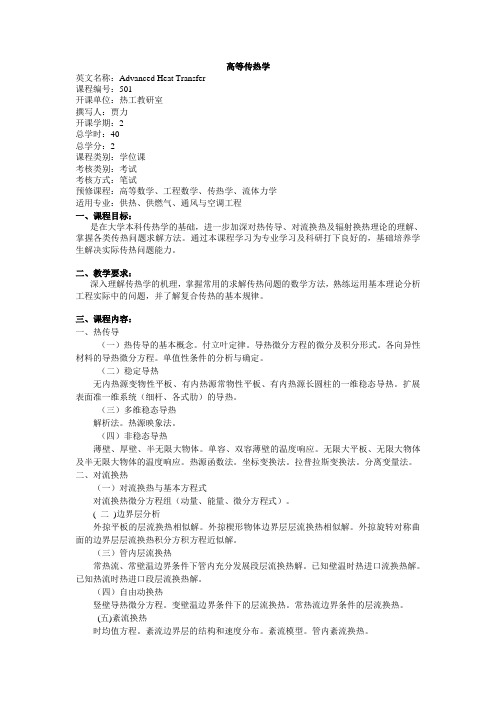

高等传热学英文名称:Advanced Heat Transfer课程编号:501开课单位:热工教研室撰写人:贾力开课学期:2总学时:40总学分:2课程类别:学位课考核类别:考试考核方式:笔试预修课程:高等数学、工程数学、传热学、流体力学适用专业:供热、供燃气、通风与空调工程一、课程目标:是在大学本科传热学的基础,进一步加深对热传导、对流换热及辐射换热理论的理解、掌握各类传热问题求解方法。
通过本课程学习为专业学习及科研打下良好的,基础培养学生解决实际传热问题能力。
二、教学要求:深入理解传热学的机理,掌握常用的求解传热问题的数学方法,熟练运用基本理论分析工程实际中的问题,并了解复合传热的基本规律。
三、课程内容:一、热传导(一)热传导的基本概念。
付立叶定律。
导热微分方程的微分及积分形式。
各向异性材料的导热微分方程。
单值性条件的分析与确定。
(二)稳定导热无内热源变物性平板、有内热源常物性平板、有内热源长圆柱的一维稳态导热。
扩展表面准一维系统(细杆、各式肋)的导热。
(三)多维稳态导热解析法。
热源映象法。
(四)非稳态导热薄壁、厚壁、半无限大物体。
单容、双容薄壁的温度响应。
无限大平板、无限大物体及半无限大物体的温度响应。
热源函数法。
坐标变换法。
拉普拉斯变换法。
分离变量法。
二、对流换热(一)对流换热与基本方程式对流换热微分方程组(动量、能量、微分方程式)。
( 二)边界层分析外掠平板的层流换热相似解。
外掠楔形物体边界层层流换热相似解。
外掠旋转对称曲面的边界层层流换热积分方积方程近似解。
(三)管内层流换热常热流、常壁温边界条件下管内充分发展段层流换热解。
已知壁温时热进口流换热解。
已知热流时热进口段层流换热解。
(四)自由动换热竖壁导热微分方程。
变壁温边界条件下的层流换热。
常热流边界条件的层流换热。
(五)紊流换热时均值方程。
紊流边界层的结构和速度分布。
紊流模型。
管内紊流换热。
三、辐射换热(一)热辐射的本质与基本定律热辐射的本质。
第一章测试1.传热学是研究有温差存在时的热能传递规律。
()A:对B:错答案:A2.傅里叶定律中,热量传递方向与温度升高方向相同。
()A:错B:对答案:A3.在一个串联的热量传递过程中,如果通过各个环节的热流量相同,则各串联环节的总热阻等于各串联环节热阻之和。
()A:错B:对答案:B4.热量传递过程的动力是:( )A:电压B:速度差C:温度差D:密度差答案:C5.热辐射的特点不包括下列哪一点。
( )A:辐射能与温度和波长均有关B:具有方向性C:仅能发生在流体中D:伴随能量形式的转变答案:C6.传热方程式中,传热系数的单位是:()A:W/(m2·K)B:W/(m·K2)C:W/(m·K)D:W/(m2·K2)答案:A7.尽管各个科学技术领域中遇到的传热问题形式多样,但大致可以归纳为哪三种?()A:温度控制B:削弱传热C:强化传热D:速度控制答案:ABC8.热能传递的三种基本方式:()A:热传导B:热辐射C:热对流D:热膨胀答案:ABC9.下列各参数中,属于物性参数的是?()A:密度B:传热系数C:热导率D:热扩散率答案:ACD10.下列哪几种传热方式不需要有物体的宏观运动?()A:热对流B:热辐射C:热传导D:对流换热答案:BC第二章测试1.傅里叶导热定律数学表达式中温度梯度的方向表示温度升高的方向。
()A:对B:错答案:A2.按照能量守恒定律,在任-时间间隔内有以下热平衡关系(以微元体为研究对象):导入热量+内热源生成热=导出热量。
()A:错B:对答案:A3.在研究-维平板导热问题时,导热热阻数学表达为: δ/入, 常称作面积热阻。
()A:错B:对答案:A4.研究等截面直肋的导热问题时,一般假设沿高度方向肋片温度不变。
()A:对B:错答案:A5.温度场中同一瞬间相同温度各点连成的面称为()A:等高线B:等温线C:等温面D:等势面答案:C6.在研究导热问题时需要通过边界条件来求解温度场,其中规定了边界上的温度值为:()A:第三类边界条件B:第二类边界条件C:第一类边界条件D:第四类边界条件答案:C7.在传热过程中,系统的传热量与下面哪一个参数成反比:()A:流体温差B:传热系数C:传热热阻D:传热面积答案:C8.在采用加肋片方法增强传热时,将肋片加装在一侧。
————————————第一章—————————————1)热量传递的动力:温差2)热量传递的三种基本传递方式:导热,热对流,热辐射3)导热:单纯的导热发生在密实的固体中4)对流换热:导热+热对流5)辐射换热:概念:物体间靠热辐射进行的热量传递过程称为辐射换热;特点:伴随能量形式的转换(能-电磁波能-能),不需要直接接触,不需要介质,只要大于0k就会不停的发射电磁波能进行能量传递(温度高的大)。
6)温度场:是指某一时刻空间所有各点的温度的总称7)等温面:同一时刻,温度场中所有温度相同的点连接所构成的面等温线:不同的等温线与同一平面相交,则在此平面上构成一簇曲线称(注:不会相交不会中断)8)温度梯度:自等温面上一点到另一个等温面,以该点的法线温度变化率最大。
以该点的法线方向为方向,数值也正好等于这个最大温度变化率的矢量称为温度梯度gradt(正方向朝着温度增加的方向)9)热流密度:单位时间单位面积上所传递的热量称为热流密度10)热流矢量:等温面上某点,已通过该点最大的热流密度的方向为方向,数值上也正好等于沿该方向热流密度的矢量称为热流密度矢量(正方向高温指向低温)11)傅里叶定律:适用于连续均匀和各项同性材料的稳态和非稳态导热过12)导热系数比较:金属大于非金属大于液体大于气体,纯物质大于含杂质的。
13)导热系数变化特点:气体随温度升高而升高,液体随温度升高而下降,金属随温度升高而下降,非金属保温材料随温度升高而升高,多孔材料要防潮。
14)导热过程完整的数学描述:导热微分方程+单值性条件。
15)单值性条件:几何条件(大小尺寸)+物理条件(热物性参数+热源有无等)+时间条件(是否稳态)+边界条件16)边界条件:第一类边界条件:已知任何时刻物体边界面上的温度值第二类边界条件:已知任何时刻物体边界面上热流密度第三类边界条件:已知边界面周围流体温度t和面界面与流体之间的表面传热系数h 17)热扩散率:a,表示物体被加热或被冷却时,物体部各部分温度趋向均匀一致的能力。
西北工大875流体力学讲义 第七章 粘性流体动力学基础第一节 粘性流体运动的基本方程采用流体力学微元体平衡分析方法可以推导出粘性流体运动的基本方程组,该方法可参考本书的第二章和第三章。
本节将直接由两大守恒定律(质量守恒定律和动量守恒定律)来建立控制流体运动的基本方程组。
首先需要给出空间某点物理量的随体时间导数表达式、雷诺输运方程以及本构关系。
一、随体导数描述流体运动规律有拉格朗日和欧拉两种基本方法。
拉格朗日法着眼于确定的流体质点,观察它的位置随时间的变化规律。
欧拉法着眼于从空间坐标去研究流体流动,它的描述对象是流场。
随体导数的物理意义是:将流体质点物理量q 的拉格朗日变化率以欧拉导数的形式表示出来。
随体时间导数的数学表达式为:()q V tqdt dq ∇⋅+= ∂∂(7-1)式中右边第一项代表由时间的变化所引起的变化率,也就是由于场的时间不定性所造成的变化率,叫做当地导数。
第二项代表假定时间不变时,流体质点在流场中的位置变化所引起的变化率。
这是由于场的不均匀性造成的,叫做迁移导数。
二、雷诺输运方程雷诺输运方程描述了积分形式的拉格朗日法和欧拉法的时间导数的变换关系。
设封闭系统在t 时刻占有体积()t Ω,如图7-1所示。
其中关于物理量q 的总量的随体时间导数有图7-1 封闭系统输运示意图()()()⎰⎰⎰⎰⎰⎰⎰⎰⋅+Ω=ΩΩΩt S t t dS n V q d t qd q dt d ∂∂ (7-2)其中()t S 为封闭体积的曲面,n为曲面的法向向量。
上式表明:封闭系统中,某物理量总和的随体导数等于该瞬间与该系统重合的控制域中该物理量总和的当地时间导数(非定常效应)和通过控制面流出的该物理量的流量(对流效应)之和,此即为流体的雷诺输运方程。
用广义的高斯公式将面积分转换成体积分,上式也可以写成()()()Ω∂∂ΩΩΩd V q tqd q dt d t t ⎰⎰⎰⎰⎰⎰⎥⎦⎤⎢⎣⎡⋅∇+=(7-3)三、连续方程连续性方程反映了流体在运动过程中必须满足质量守恒定律。
7 对流换热7.0 本章主要内容导读本章讨论对流换热问题,首先介绍对流换热的相关基本概念——对流换热的机理、数学描述方法和主要研究方法,然后介绍两类无相变的对流换热——强制对流换热和自然对流换热,主要内容如图7-1所示。
图7-1 第七章主要内容导读7.1 对流换热基本概念7.1.1对流换热机理如前所述,实际工程中经常遇到的对流问题是对流换热问题,它是导热与热对流共同作用的结果。
由于流体的热运动强化了传热,通过对流流体的传热速率比通过静止流体导热的传热速率高得多。
并且,流体速度越快,传热速率越高。
理论上,对流换热可以通过牛顿冷却公式求解,即=αQ∆Ft与导热中的导热系数λ不同,对流换热系数α不是物性参数,因此对流换热过程和相应的对流换热系数受到许多因素的影响,这些影响因素可以分为如下五类。
(1)流体流动产生的原因。
根据流动产生的原因,对流换热可以分为强制对流换热与自然对流换热两大类。
前者由泵、风机或其它外部动力源的作用引起,后者通常由流体各个部分温度不同产生的密度差引起。
两种流动产生的原因不同,流体中的速度场、对流换热规律和换热强度均不一样。
通常强制对流换热的流速高、换热系数α大;(2)流体有无相变。
在流体没有相变时对流换热中的热量传输由流体显热的变化实现,在有相变的换热过程中(如沸腾或凝结),流体相变热(潜热)的释放或吸收常常起主要作用,流体的物性、流动特性和换热规律均与无相变时不同。
一般同一种流体在有相变时的换热强度远大于无相变时的强度;(3)流体的流动状态。
根据动量传输知识,粘性流体存在着两种不同的流态——层流和湍流。
层流时流体微团沿着主流方向作有规则的分层流动,湍流时流体各部分之间发生剧烈的混合。
因此,在其它条件相同时湍流换热的强度明显强于层流换热的强度;(4)换热表面的几何因素。
这里的几何因素指换热表面的形状、大小、换热表面与流体运动方向的相对位置以及换热表面的状态(光滑或粗糙)。
这些几何因素都将影响流体在壁面上的流动状况,从而影响到对流换热。
第一章测试1.热量传递过程的动力是温度差。
A:错B:对答案:B2.物体各部分之间不发生相对位移时,依靠分子、原子及自由电子等微观粒子的热运动而产生的热能传递称为热辐射。
A:对B:错答案:B3.热能传递规律是指单位时间内所传递的热量(热能的多少)与物体中相应的温度差之间的关系。
A:错B:对答案:B4.只要有温差存在,就有热能自发地从高温物体向低温物体传递。
A:对B:错答案:A5.流体流过一个物体表面时流体与物体表面间的热量传递过程称为对流传热。
A:错B:对答案:B6.下面材料中( )的导热系数最小。
A:铁B:瓷砖C:铜D:硅藻土砖答案:D7.下列( )是物性参数。
A:导热系数B:传热系数C:表面传热系数答案:A8.关于传热系数 k下述说法中错误的是( )。
A:要提高k值,可增加冷、热流体侧的表面传热系数B:总传热系数k可用来表示传热过程的强弱,与冷、热流体的物性无关C:要提高k值,可增大壁面材料的导热系数或减小壁厚D:传热过程中总传热系数k实际是个平均值答案:B9.将保温瓶的双层玻璃中间抽成真空其目的是( )。
A:减少导热B:减少对流换热C:减少对流与辐射换热D:减少导热与对流换热答案:D10.常温下,下列物质中( )的导热系数较大。
A:碳钢B:不锈钢C:黄铜D:纯铜答案:D11.表面传热系数的大小取决于( )。
A:流体的导热系数B:换热表面的形状、大小与布置C:流体的物性D:流体流速答案:ABCD12.热传导的特点有( )。
A:不发生宏观的相对位移B:必须有温差C:只发生在固体中D:物体直接接触答案:ABD13.有关于热对流的说法正确的是( )。
A:内部存在温差B:流体有宏观的运动C:自然界存在单一的热对流D:可分为自然对流和强制对流答案:ABD14.有关于热辐射的说法正确的是( )。
A:辐射能只与温度有关B:不可在真空中传播C:伴随能量形式的转变D:只要温度高于0K,就会不停地向周围空间发出热辐射答案:CD15.复合传热是( )的综合过程。
