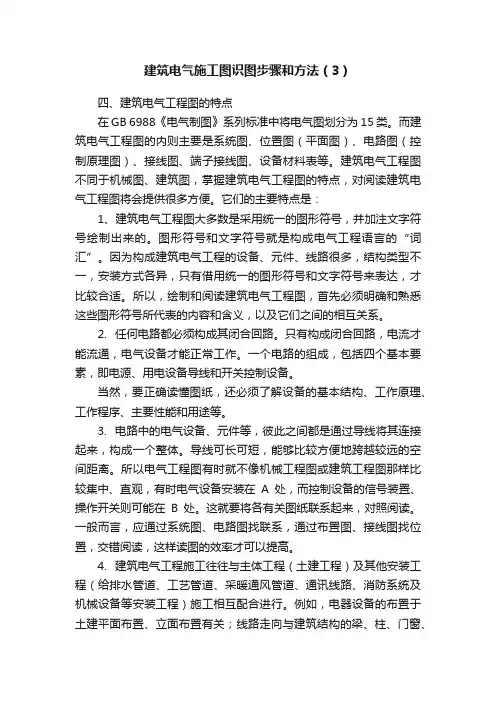

建筑电气施工图识图步骤和方法（3）四、建筑电气工程图的特点在GB 6988《电气制图》系列标准中将电气图划分为15类。
而建筑电气工程图的内则主要是系统图、位置图（平面图）、电路图（控制原理图）、接线图、端子接线图、设备材料表等。
建筑电气工程图不同于机械图、建筑图，掌握建筑电气工程图的特点，对阅读建筑电气工程图将会提供很多方便。
它们的主要特点是：1、建筑电气工程图大多数是采用统一的图形符号，并加注文字符号绘制出来的。
图形符号和文字符号就是构成电气工程语言的“词汇”。
因为构成建筑电气工程的设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才比较合适。
所以，绘制和阅读建筑电气工程图，首先必须明确和熟悉这些图形符号所代表的内容和含义，以及它们之间的相互关系。
2. 任何电路都必须构成其闭合回路。
只有构成闭合回路，电流才能流通，电气设备才能正常工作。
一个电路的组成，包括四个基本要素，即电源、用电设备导线和开关控制设备。
当然，要正确读懂图纸，还必须了解设备的基本结构、工作原理、工作程序、主要性能和用途等。
3. 电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来，构成一个整体。
导线可长可短，能够比较方便地跨越较远的空间距离。
所以电气工程图有时就不像机械工程图或建筑工程图那样比较集中、直观，有时电气设备安装在A处，而控制设备的信号装置、操作开关则可能在B处。
这就要将各有关图纸联系起来，对照阅读。
一般而言，应通过系统图、电路图找联系，通过布置图、接线图找位置，交错阅读，这样读图的效率才可以提高。
4. 建筑电气工程施工往往与主体工程（土建工程）及其他安装工程（给排水管道、工艺管道、采暖通风管道、通讯线路、消防系统及机械设备等安装工程）施工相互配合进行。
例如，电器设备的布置于土建平面布置、立面布置有关；线路走向与建筑结构的梁、柱、门窗、楼板的位置、走向关系，还与管道的规格、用途、走向有关；安装方法与墙体结构有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更于土建工程密切相关。
第1章阅读建筑电气工程图的基本知识建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑电气产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。
它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。
要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。
1.1 建筑电气工程图的表达形式1.1.1 关子电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。
识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达形式。
GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。
1.图图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。
2.简图简图是用图形符号、带注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的——种图。
在不致引起混淆时，简图可简称为图。
简图是电气图的主要表达形式。
电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。
3.表图表图是表示两个或两个以上变量之间关系的一种图。
在不致引起混淆时，表图也可简称为图。
表图所表示的内容和方法都不同于简图。
经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。
国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。
4.表格表格是把数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。
表格可简称为表，如设备元件表、接线表等。
建筑电气工程图的识图方法（一）、常用的文字符号及图形符号图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。
熟悉和掌握“语言”是十分关键的。
对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。
电气工程图常用的文字符号（见表1-1）常用的文字符号有：1、表示相序的文字符号。
2、表示线路敷设方式的文字符号。
3、表示敷设部位的文字符号。
4、表示器具安装方式的文字符号。
5、线路标注的文字符号（二）电气工程图常用的图形符号（见模拟项目电施D-02 图例符号）电气工程图常用的文字符号表1-1名称符号说明线路敷设方式SR 用钢线槽敷设相序ABCNA相（第一相）涂黄色B相（第二相）涂绿色C相（第三相）涂红色N相为中性线涂黑色线路敷设方式ECSRSCTCCPPC明敷暗敷沿钢索敷设穿水煤气钢管敷设穿电线管敷穿金属软管敷设穿硬塑料管FPC CT 穿半硬塑料管电缆桥架敷设敷设部位FWBCEBECLCCACC沿地敷设沿墙敷设沿梁敷设沿天棚敷设或顶板敷设沿屋架或跨越屋架敷设沿柱敷设暗设天棚或顶板内暗设在不能进入的吊顶内器具安装方式CPCP1CP2ChPWSRCRWRSPCLHMT线吊式固定线吊式防水线吊式链吊式管吊式壁装式吸顶或直敷式嵌入式（嵌入不可进入的顶棚）顶棚内安装（（嵌入可进入的顶棚））墙壁内安装支架上安装柱上安装座装台上安装线路的标注方式WPWCWLWEL电力（动力回路）线路控制回路照明回路事故照明回路（二）、读图的方法和步骤（一）读图的原则就建筑电气施工图而言，一般遵循“六先六后”的原则。
即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。
（二）读图的方法及顺序（见图1-1）（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。
建筑电气施工图识图步骤和方法（4）五、建筑电气工程图的阅读程序阅读建筑电气工程图，除了要了解建筑电气工程图的特点外，还应该按照一定的顺序进行阅读，才能比较迅速全面地读懂图纸，完全实现读图的意图和目的。
一套建筑电气工程图所包含的内容比较多，图纸往往有很多张，一般应按以下顺序依次阅读和必要的相互对照参阅。
1、看标题栏和图纸目录。
了解工程名称、项目内容、设计日期等。
2、看总说明。
了解工程总体概况及设计依据，了解图纸中未能表达清楚的有关事项。
如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式，补充使用的非国标图形符号，施工时应注意的事项等。
有些分项局部问题是在各分项工程的图纸上说明的，看分项工程图纸时，也要先看设计说明。
3、看系统图。
各分项工程的图纸中都包含系统图，如变配电工程的供电系统图，电力工程的电力系统图，电气照明工程的照明系统图以及各种弱电工程的系统图等。
看系统图的目的是了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。
4、看电路图和接线图。
了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。
因电路图多是采用功能布局法绘制的，看图时应该依据功能关系从上至下或从左至右一个回路、一个回路地阅读。
若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。
在进行控制系统的配线和调试工作中，还可以配合阅读接线图和端子图进行。
5、看平面布置图。
平面布置图是建筑电气工程图纸中的重要图纸之一，如变配电站设备安装平面图（还应有剖面图）、电力平面图、照明平面图、防雷接地平面图等，都是用来表示设备安装位置、线路敷设部位、敷设方法及所用导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸，必须熟读。
对于施工经验还不太丰富的人员，可对照相关的安装大样图一起阅读。
6、看安装大样图（详图）。
安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸。
建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。
7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。
