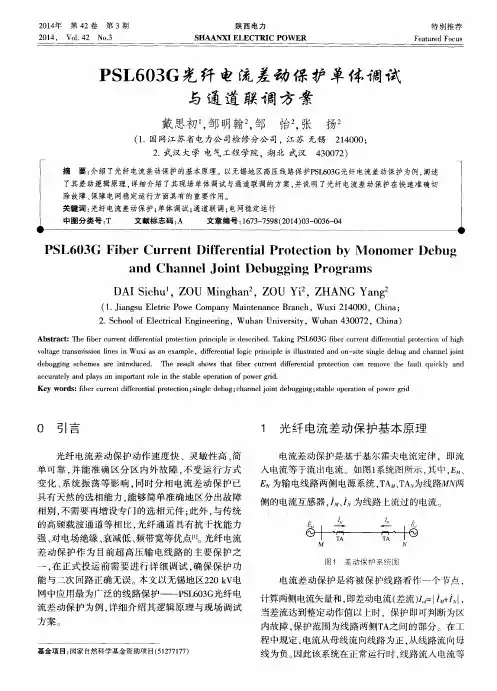

三端口光纤差动保护的调试及维护

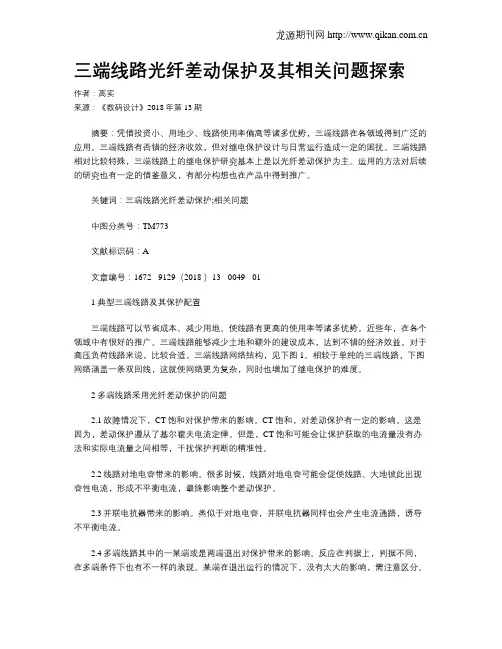

三端线路光纤差动保护及其相关问题探索作者：高实来源：《数码设计》2018年第13期摘要：凭借投资小、用地少、线路使用率偏高等诸多优势，三端线路在各领域得到广泛的应用。

三端线路有否错的经济收效，但对继电保护设计与日常运行造成一定的困扰。

三端线路相对比较特殊，三端线路上的继电保护研究基本上是以光纤差动保护为主。

运用的方法对后续的研究也有一定的借鉴意义，有部分构想也在产品中得到推广。

关键词：三端线路光纤差动保护;相关问题中图分类号：TM773文献标识码：A文章编号：1672 - 9129（2018 ）13 - 0049 - 011 典型三端线路及其保护配置三端线路可以节省成本、减少用地、使线路有更高的使用率等诸多优势。

近些年，在各个领域中有很好的推广。

三端线路能够减少土地和额外的建设成本，达到不错的经济效益。

对于高压负荷线路来说，比较合适。

三端线路网络结构，见下图1。

相较于单纯的三端线路，下图网络涵盖一条双回线，这就使网络更为复杂，同时也增加了继电保护的难度。

2 多端线路采用光纤差动保护的问题2.1故障情况下，CT饱和对保护带来的影响。

CT饱和，对差动保护有一定的影响。

这是因为，差动保护遵从了基尔霍夫电流定律。

但是，CT饱和可能会让保护获取的电流量没有办法和实际电流量之间相等，干扰保护判断的精准性。

2.2线路对地电容带来的影响。

很多时候，线路对地电容可能会促使线路、大地彼此出现容性电流，形成不平衡电流，最终影响整个差动保护。

2.3并联电抗器带来的影响。

类似于对地电容，并联电抗器同样也会产生电流通路，诱导不平衡电流。

2.4多端线路其中的一某端或是两端退出对保护带来的影响。

反应在判据上，判据不同，在多端条件下也有不一样的表现。

某端在退出运行的情况下，没有太大的影响，需注意区分。

2.5多端数据支持同步。

多端线路差动保护，必须传递各侧上的数据，牵涉到数据同步。

若没有办法同步，那么各侧也很难对电流作出差动运算。

“T”接线三端口光纤差动保护的调试1 引言T接的线路可以节省一次设备成本，但是对于T接线的保护整定非常困难，尤其是各端都有电源的距离保护和零序保护更加难以整定，但光差保护完全不用考虑各种复杂的整定情况，只用将各端的保护电流传送到两端，然后三侧各自计算差动电流，逻辑简单，保护速度快，可靠性高。

尤其是当部分光纤通道断裂时，保护依然能够可靠的动作，但是，三端口的光差保护在联调时特别麻烦，需要三侧同时进行，而且调试结果复杂，不易整理和维护，因此，本论文以联调的困难为出发点，系统的对三端口保护联调进行分析，由于厂家的不同，各个厂家的保护装置都由不同的动作逻辑以及同步方式，本文主要以南自保护为例来说明。

2 通道的连接对于T接线的光差线路保护有三个端口，为了便于区分，通常将三段分别称为本侧、对侧1、对侧2，每个端口均有两组通道，这两组通道实现三端的通讯，一般情况下本侧的通道1和对侧1的通道2相连接，本侧的通道2和对侧2的通道1相连接，对侧1的通道1和对侧2的通道2相连接，这种方式连接后具有唯一性，当然，我们也可以采用别的连接方式，但是这种方式比较易于问题的分析和管理，如图1：3运行方式转换3.1 一侧投入两端运行压板当三端口保护的其中一端投入两端运行压板时，保护认为是误投入，此时保护逻辑仍按三段运行方式来处理。

3.2 两侧投入两端运行压板当其中两端投入两端运行压板时，各侧装置中均显示为两侧运行压板投入，自动退出三段运行方式，两端运行方式的逻辑和常规两侧差动保护的逻辑一样。

3.3 三侧投入两端运行压板如果三端都投入两端运行压板时，此时各端的保护装置会报运行方式错误的报文，但在逻辑方面会先满足两端运行的方式，如当本侧线投入两端运行压板，接着先将对侧1投入两端运行压板，后再将对侧2投入两端运行压板，那么，保护会判断为本侧与对侧1的两端运行方式。

反过来就会判为本侧与对侧1的两端运行方式。

4 “T”接线光差保护的联调4.1 一侧合位联调及现象4.1.1 对侧1和对侧2均不加电压本侧断路器在合位，对侧1和对侧2的断路器在分位，这种状态相当于对两侧充电，无论本侧是否加电压本侧模拟内部瞬时性故障时，在本侧差动保护单跳单重，对侧1和对侧2由于已经在跳位，所以无论差动保护动作还是不动都没有关系，因为各个厂家都有自己不同的处理方式，南自和四方的处理方式就是保护没有任何反应，但是许继的差动保护也会动作。

RCS931系列光纤差动保护装置现场调试RCS931系列光纤差动保护装置现场调试摘要: 南瑞继保的RCS931系列是由微机实现的数字式超高压线路成套快速保护装置，可用作输电线路的主保护及后备保护。

本文借助ONLLY继保调试仪器，简述了RCS931系列光纤差动保护装置的保护功能调试方法和光纤通道的保护联调方法，对RCS931系列保护装置的现场调试具有一定的参考价值。

关键字：线路保护、RCS931、调试1 引言RCS931系列微机保护装置一般包括以分相电流差动和零序电流差动为主体的快速主保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护。

RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

ONLLY测试仪器是由昂立电气公司研发，可以独立完成各种继电保护功能调试的保护测试装置，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。

正确地进行装置的功能调试是装置能准确判断及动作的必要前提。

2 光纤纵差保护2.1光纤差动保护原理光纤纵差保护是直接将对侧电流的相位信息传送到本侧，本侧的电流相位信息也传送到对侧，每侧保护对两侧电流相位进行比较，从而判断出区内外故障，属于直接比较两侧电量的纵联保护，包括分相电流差动和零序电流差动两种[1、2]。

2.2试验方法(1)将光端机(在CPU插件上)的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；仅投差动保护压板；整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1。

此时通道异常灯应该为不亮状态。

(2)等保护充电，直至“充电”灯亮，且TV断线灯不亮。

(3)进入ONLLY测试仪器的电压/电流菜单，加大于1．05×0．5×差动电流高定值的故障电流，模拟单相或多相区内故障。

光纤差动保护调试方法
光纤差动保护调试方法包括以下步骤：
1. 通道调试前的准备工作：检查光纤头是否清洁，光纤连接时，一定
要注意检查FC连接头上的凸台和砝琅盘上的缺口对齐，然后旋紧FC
连接头。

当连接不可靠或光纤头不清洁时，仍能收到对侧数据，但收
信裕度大大降低，当系统扰动或操作时，会导致通道异常，故必须严
格校验光纤连接的可靠性。

如果保护使用的通道中有通道接口设备，
应保证通道接口装置良好接地，接口装置至通信设备间的连接线应符
合厂家要求，其屏蔽层两端应可靠接地，通信机房的接地网应与保护
设备的接地网物理上完全分开。

2. 调试时的准备工作：投入差动保护，退出出口压板，开关处于合位。

看采样，一侧加A、B、C相分别为1、2、3A的电流，对侧应该能看到
的电流值为本侧电流二次值*本侧ct变比/对侧ct变比的值，若两侧
变比相同的话则对侧看到的值就是1、2、3A。

然后根据试验报告要求
加三相平衡的特定电流值，如要求的0.2倍额定电流、1倍额定电流、
2倍额定电流值。

可以看一下纵联保护闭锁灯的动作情况，常见的动作情况有：a.差动保护投退不一致（包括硬压板、软压板和控制字投退
的不一致，另外注意一下差动保护退出的一侧纵联保护闭锁灯并不会亮）b.拔掉保护装置背板上的光差通道 c.两侧识别码不对应 d.智能
站保护装置和合智一体的检修状态不一致（两侧保护装置检修状态不
一致并不会导致纵联保护闭锁）e.智能站保护装置接受合智一体的SV
断链。

油气、地矿、电力设备管理与技术1732017年5月上 第9期 总第261期1 三端线路电流差动保护装置概述1.1 适用的范围通常情况下,三端线路电流差动保护装置适合应用在110k V 输电线路成套数字式保护装置当中,而差动数据采用的是同步圆算法。

此装置主要是电流差动保护与零序电流差动保护在专用光纤亦或是复用P C M 等多种通道作用下形成的全线速动主保护[1]。

其中,三段式相间距离、接地距离与四段零序电流方向保护是构成后备保护的重要部分,同时还配备了自动重合闸,在不超过110k V的三端线路中适用,也可以应用在双端线路中。

1.2 主要特点第一,装置的保护板设置了MPU DSP 双处理器结构,主要是通过32位浮点来采集并处理数据,同时,利用32位工业级的M P U 判断保护逻辑并深入分析故障。

以上两者在高速双口RAM 接口实现数据之间的交互。

这样一来,装置本身的数据处理能力就会提高,而可靠性也能够随之强化,实际运行的速度也会加快[2]。

第二,通过对16位D A 采集数据,每周采样量是40点,以保证保护测量的精准度更高。

与此同时,D A 可以实现自动校准,而无需零漂并调整刻度。

第三,输电线路各侧数据不需要同步采样,而且各侧C T 变比也可以不同[3]。

第四,测距策略更加完善,可以对各端数据进行合理运用开展故障测距工作,进而与三端与双端下多种运行的工况相互适应,而且测距的精准度不会受到过渡电阻与邻线互感的影响。

第五,在保护中对自适应数据滤波器和自适应距离保护与状态检测予以合理地运用,使其能够在多种状态之下实现保护,进一步增强装置可靠程度与安全程度。

第六,对保护动作事件报告进行详细地记录,同时还要记录各保护原件动作与装置的全部操作,以保证事后可以更深入地分析故障。

第七,装置中安装了调试维护软件和分析软件,对于事故分析十分有利。

第八,装置的机箱结构采用的都是6U 结构,而C P U 板所使用的则是现代化的表面贴装技术[4]。

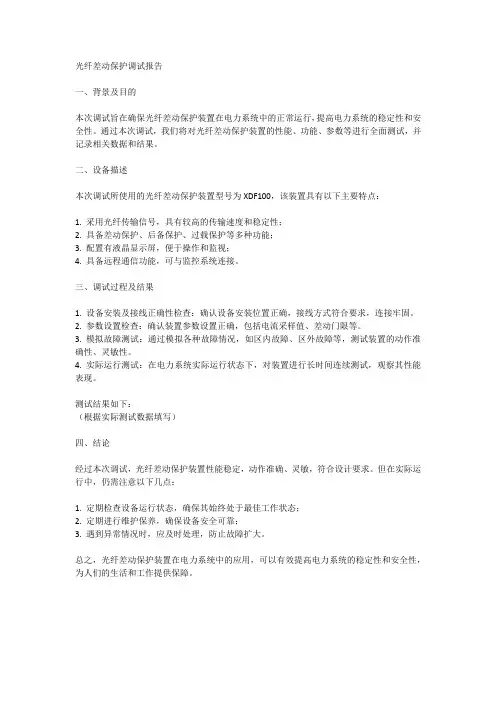

光纤差动保护调试报告
一、背景及目的
本次调试旨在确保光纤差动保护装置在电力系统中的正常运行，提高电力系统的稳定性和安全性。

通过本次调试，我们将对光纤差动保护装置的性能、功能、参数等进行全面测试，并记录相关数据和结果。

二、设备描述
本次调试所使用的光纤差动保护装置型号为XDF100，该装置具有以下主要特点：
1. 采用光纤传输信号，具有较高的传输速度和稳定性；
2. 具备差动保护、后备保护、过载保护等多种功能；
3. 配置有液晶显示屏，便于操作和监视；
4. 具备远程通信功能，可与监控系统连接。

三、调试过程及结果
1. 设备安装及接线正确性检查：确认设备安装位置正确，接线方式符合要求，连接牢固。

2. 参数设置检查：确认装置参数设置正确，包括电流采样值、差动门限等。

3. 模拟故障测试：通过模拟各种故障情况，如区内故障、区外故障等，测试装置的动作准确性、灵敏性。

4. 实际运行测试：在电力系统实际运行状态下，对装置进行长时间连续测试，观察其性能表现。

测试结果如下：
（根据实际测试数据填写）
四、结论
经过本次调试，光纤差动保护装置性能稳定，动作准确、灵敏，符合设计要求。

但在实际运行中，仍需注意以下几点：
1. 定期检查设备运行状态，确保其始终处于最佳工作状态；
2. 定期进行维护保养，确保设备安全可靠；
3. 遇到异常情况时，应及时处理，防止故障扩大。

总之，光纤差动保护装置在电力系统中的应用，可以有效提高电力系统的稳定性和安全性，为人们的生活和工作提供保障。

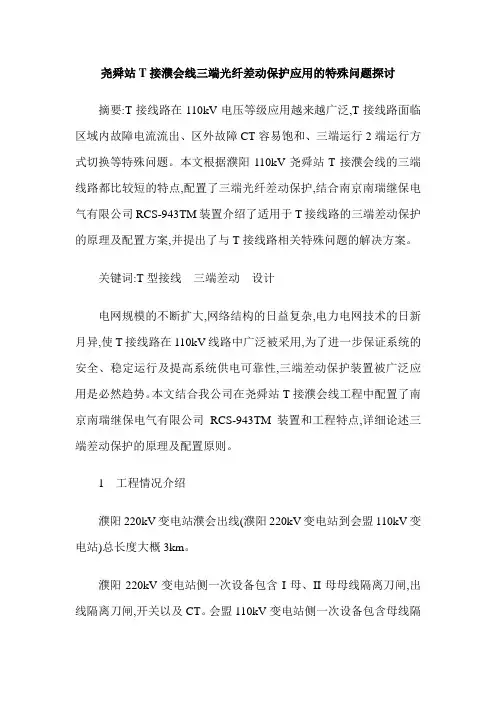

尧舜站T接濮会线三端光纤差动保护应用的特殊问题探讨摘要:T接线路在110kV电压等级应用越来越广泛,T接线路面临区域内故障电流流出、区外故障CT容易饱和、三端运行2端运行方式切换等特殊问题。

本文根据濮阳110kV尧舜站T接濮会线的三端线路都比较短的特点,配置了三端光纤差动保护,结合南京南瑞继保电气有限公司RCS-943TM装置介绍了适用于T接线路的三端差动保护的原理及配置方案,并提出了与T接线路相关特殊问题的解决方案。

关键词:T型接线三端差动设计电网规模的不断扩大,网络结构的日益复杂,电力电网技术的日新月异,使T接线路在110kV线路中广泛被采用,为了进一步保证系统的安全、稳定运行及提高系统供电可靠性,三端差动保护装置被广泛应用是必然趋势。

本文结合我公司在尧舜站T接濮会线工程中配置了南京南瑞继保电气有限公司RCS-943TM装置和工程特点,详细论述三端差动保护的原理及配置原则。

1 工程情况介绍濮阳220kV变电站濮会出线(濮阳220kV变电站到会盟110kV变电站)总长度大概3km。

濮阳220kV变电站侧一次设备包含I母、II母母线隔离刀闸,出线隔离刀闸,开关以及CT。

会盟110kV变电站侧一次设备包含母线隔离刀闸、进线隔离刀闸、开关以及CT。

现需要在濮会出线中间T接一条到尧舜110kV变电站出线,向尧舜110kV变电站供电。

2 工程中存在问题及解决方案2.1 工程现状尧舜110kV变电站侧进线(濮会３)一次侧设备包含进线隔离刀闸,未配置进线CT和开关。

濮会线和濮会3T线路均无光缆。

2.2 保护配置因为线路较短,根据保护配置要求,需选用光纤差动保护,来确保在线路发生故障时能快速切除故障,在下一级故障时,不会无选择性跳闸,扩大事故面积,但T接以后,因接线形式、线路参数、需要保护的范围等均发生了变化,原来的保护已不再满足实际的需要,针对目前这一状况,必须使用T接短线路的三端光纤保护。

2.3 解决方案濮会1、濮会2两端均有CT,濮会3端无CT,因此需在濮会3处加装一组CT。

光纤差动保护调试方法光纤差动保护是电力系统中常用的保护装置，用于检测和保护电力系统中的线路或设备。

在进行光纤差动保护的调试时，需要采取一系列的方法和步骤，以确保保护装置的正常运行和准确响应。

进行光纤差动保护的调试前，需要对保护装置进行正确的接线。

根据接线图和系统的实际情况，将光纤差动保护装置与被保护的设备进行正确的连接。

同时，还需确保接线的可靠性和稳定性，防止接线松动或接触不良导致的误动作或漏动作。

接着，进行光纤差动保护的参数设置。

根据实际的系统参数和保护要求，对光纤差动保护装置进行参数设置。

包括差动保护的比率、滞回特性、动作时间延迟等参数的设定。

这些参数的设置需要根据具体的线路或设备的特点来确定，以实现准确的差动保护。

完成参数设置后，还需进行保护装置的功能测试。

通过模拟故障或实际的故障情况，对光纤差动保护装置进行测试，验证其差动保护的准确性和可靠性。

测试过程中，可以采用手动操作或自动操作，观察保护装置的动作情况，并记录测试结果。

在调试过程中，还需对保护装置的报警和显示功能进行验证。

保护装置通常会具备报警功能，在故障发生时能够及时发出报警信号。

通过对不同故障情况的模拟测试，验证保护装置的报警功能是否正常。

同时，还需检查保护装置的显示功能，确保显示屏能够正确显示各种参数和状态信息。

除了功能测试和验证外，还需进行保护装置的稳定性测试。

通过长时间的运行和负荷变化测试，验证保护装置的稳定性和可靠性。

测试过程中，需要观察保护装置的动作情况和响应时间，并与设计要求进行对比。

还需对调试过程中的问题进行记录和总结。

记录调试过程中遇到的问题、解决方案和测试结果，以便后续的维护和调试工作。

总结调试经验和教训，为日后的光纤差动保护调试工作提供参考。

光纤差动保护的调试是一项重要的工作，需要进行正确的接线、参数设置、功能测试、报警与显示验证、稳定性测试等步骤。

通过合理的调试方法和严谨的工作态度，可以保证光纤差动保护装置的正常运行和可靠性，提高电力系统的安全性和稳定性。

RCS-9613CS型光纤差动保护原理分析及其调试、运行注意事项一、开放条件在保护功能已投入的情况下, RC S9613CS 型光纤差动保护装置的开放条件是:a) 保护启动且满足差动方程。

b) 保护没有启动, 但是相电压或相间电压由正常值变为低于65 % Ur ( Ur 为线路的额定电压) ,且满足差动方程。

c) 开关置于分位, 且满足差动方程。

一旦上述任一条件得到满足, 保护装置将给对侧发差动允许信号, 对侧如检测到有区内故障, 两侧保护出口将动作。

上述开放条件仅对瞬时金属性短路故障而言。

二、闭锁条件RC S9613CS型光纤差动保护装置的闭锁条件是:a) 保护功能压板不投;b) 开关位置为合位, 且三相电压正常(三相对称且幅值大于65 %Ur ) ;c) 开关位置为分位, 但是保护没有接受到跳闸信号(如控制电源被切除) 。

上述任一条件不满足, 则对侧保护装置检测到任何瞬时故障, 两侧光纤分相差动保护均被闭锁。

上述闭锁条件只是针对瞬时金属性短路故障而言的, 当后备保护在投入状态或发生零序高阻接地故障时, 闭锁条件将不起作用。

三、特殊试验条件下的反应特殊试验条件下RC S9613CS型光纤差动保护装置的反应情况:a) 对空载充电线路, 在断路器断开侧对保护装置进行加电流试验。

若只投主保护压板, 其它后备保护压板不投, 模拟各类型故障(故障电压低于40 V) ,则两侧光纤差动保护装置均不动作; 投入主保护压板及其它后备保护压板, 加故障电流, 如本侧开关断开, 则后备加速保护动作, 开关合位时, 后备保护动作, 经一定延时后, 光纤差动保护装置动作, 此时,对侧光纤差动保护装置也随之跳闸; 若只投主保护压板, 其它后备保护压板不投, 空载充电线路有启动电流, 则两侧光纤差动保护装置动作; 任一侧开关跳闸异常, 不影响两侧光纤差动保护的逻辑判别。

b) 空载充电线路发生故障时, 断路器断开侧光纤差动保护装置不动作。

三端线路光纤差动保护及其相关问题探索作者：甘振忠来源：《中国科技纵横》2017年第09期摘要：在我国电力行业发展的过程中，供电量持续增长，所以，新配变所的建设十分重要。

对于常规线路来说，其保护装置会受到运行的方式与系统振荡的影响，但是，在光纤通道电流差动保护的作用下，可以规避系统振荡与平行互感等诸多运行方式的影响。

关键词：三端线路；光纤差动保护；相关问题；探索中图分类号：TM773 文献标识码：A 文章编号：1671-2064（2017）09-0173-011 三端线路电流差动保护装置概述1.1 适用的范围通常情况下，三端线路电流差动保护装置适合应用在110kV输电线路成套数字式保护装置当中，而差动数据采用的是同步圆算法。

此装置主要是电流差动保护与零序电流差动保护在专用光纤亦或是复用PCM等多种通道作用下形成的全线速动主保护[1]。

其中，三段式相间距离、接地距离与四段零序电流方向保护是构成后备保护的重要部分，同时还配备了自动重合闸，在不超过110kV的三端线路中适用，也可以应用在双端线路中。

1.2 主要特点第一，装置的保护板设置了双处理器结构，主要是通过32位浮点来采集并处理数据，同时，利用32位工业级的MPU判断保护逻辑并深入分析故障。

以上两者在高速双口接口实现数据之间的交互。

这样一来，装置本身的数据处理能力就会提高，而可靠性也能够随之强化，实际运行的速度也会加快[2]。

第二，通过对16位采集数据，每周采样量是40点，以保证保护测量的精准度更高。

与此同时，可以实现自动校准，而无需零漂并调整刻度。

第三，输电线路各侧数据不需要同步采样，而且各侧CT变比也可以不同[3]。

第四，测距策略更加完善，可以对各端数据进行合理运用开展故障测距工作，进而与三端与双端下多种运行的工况相互适应，而且测距的精准度不会受到过渡电阻与邻线互感的影响。

第五，在保护中对自适应数据滤波器和自适应距离保护与状态检测予以合理地运用，使其能够在多种状态之下实现保护，进一步增强装置可靠程度与安全程度。

三端式光纤保护的运行及维护乌鲁木齐电业局变电检修工区程雪峰周建邦[摘要]乌鲁木齐地区首套三端式电流差动保护（即T接输电线路光纤差动保护）正式投入运行。

分析总结相关运维经验，为今后此类保护的运行及维护工作提供基础及经验[关键词] 三段式;差动保护;经验1.引言随着110kV兖矿变电站的并网成功，乌鲁木齐地区首套三端式电流差动保护（即T接输电线路光纤差动保护）正式投入运行。

本文通过介绍110kV岗晶一线（兖化支线T接兖矿变电站）RCS-943TM型保护装置的安装调试及运行维护过程，分析总结相关运维经验，为今后此类保护的运行及维护工作提供基础及经验。

2.现场情况2.1一次设备220kV龙岗变电站建于2009年4月，于同年8月正式投入运行。

投运主变压器2台，总容量为36万千伏安。

分别与750kV乌北站、新疆特变多晶硅厂、碱梁等5个变电站相连。

110kV岗晶一线连接220kV龙岗变（电源侧）与新疆特变多晶硅厂，全长16.5公里。

2009年10月投入运行，2011年7月因兖矿变电站接入，线路T接，T接点至兖矿变电站1.8公里，至龙岗变电站14.2公里。

2.2二次设备110kV岗晶一线原保护装置为南瑞继保电气有限公司生产的RCS-943AM（V3.00 CRC:EF51）型高压线路线路保护装置. 110kV岗晶一线T接兖化支线后，保护装置升级为RCS-943TM（V2.2 CRC:E822）3.保护装置的配置及通道连接RCS-943TM的主保护为三端差流保护，后备保护为距离及零序保护。

保护装置配备双光纤接入口，分别与另两侧保护相连。

运行时，一侧为主机，为参考端；另两侧分别为从机1和从机2，作为同步端。

（见图1）主机与从机由装置自动判别形成。

三侧同步是以主机为参考，当两从机与主机同步后自动向另外两侧发送采样信息。

图1 三端光纤通道联系图4.三端光纤保护的维护4.1通道的异常处理与维护4.1.1光纤通道110kV岗晶一线三端式光纤保护使用光缆进行通讯，即220kV龙岗变至兖矿变电站光缆及220kV龙岗变至新疆特变多晶硅厂光缆通道进行保护之间的通讯。

差动保护调试方法差动保护是一种常用的电气保护装置，可以实现电气系统的故障检测和保护功能。

差动保护的调试就是为了确保其正常运行，及时响应故障并采取措施进行保护。

下面将介绍差动保护的调试方法。

一、预备工作在进行差动保护的调试前，首先要确保系统的连线正确，并且系统的各个元件已经正确安装。

还需要对差动保护装置进行正确的设置和参数调整。

二、启动差动保护装置在调试前，首先要将差动保护装置启动，确保其可以正常运行。

通常需要检查差动保护装置的电源电压是否正常，开关控制信号是否到位，并且确保差动保护装置的各项指示灯都亮起。

三、设定差动保护装置的参数差动保护装置的参数设定是比较关键的一步，需要根据实际系统进行合理设置。

首先要对差动保护装置的制动电流和动作电流进行设定。

制动电流一般根据系统的额定电流确定，而动作电流则要根据系统的故障电流确定。

一般要设定一个较小的动作电流，以确保差动保护装置可以及时响应故障。

四、设定差动保护装置的延时时间差动保护装置通常存在一个延时时间，用于区分故障和启动电流。

在调试时，可以根据实际情况逐步增大延时时间，以确保差动保护装置可以正确判断系统故障。

五、进行测试1.短路测试为了检测差动保护装置的响应时间和保护动作是否准确，可以进行短路测试。

方法是在系统中引入短路故障，然后观察差动保护装置是否正确响应并采取保护动作。

2.假比率测试假比率测试是为了验证差动保护装置的接线和转换装置的正确性。

方法是将一个外接装置与差动保护装置并联，让其作为一个虚假的差动装置，然后观察差动保护装置是否正确判断系统故障。

3.断路测试断路测试可以验证差动保护装置的保护动作是否准确。

方法是在系统中引入线路断路，然后观察差动保护装置是否准确判断并采取动作。

六、记录和分析测试结果在进行测试时，应该记录测试的参数和结果，包括动作电流、延时时间、保护动作等信息。

并对测试结果进行分析，查找差动保护装置运行中的问题，并针对问题进行调整和修改。

PRS-753D调试说明说明：以下调试说明可能会和现场保护装置有少许出入，请以现场所配说明书为准。

PRS-753D操作说明1）装置正常运行时应将操作界面退出到最外面的菜单，否则装置显示器背光会一直点亮，缩短显示器使用寿命；2）装置退出到最外层界面时，按“F2”键可复归已返回的动作时间，而上、下键可调节显示对比度。

3）进行保护调试前或投运前必须确定保护在投入状态，因为在调试状态装置会退出保护。

4）对于“光纤通信中断”、“本侧机与对侧机识别码不对应”动作信号装置判为装置异常，其动作返回后必须在“预设”菜单下——〉“保护功能”——〉“复归事件”——〉“复归装置异常”下手动复归。

5）光纤差动保护联调时，本侧识别码与对侧识别码设置需相反，即本侧机的本侧识别码为“1”，对侧识别码设为“2”时，对侧机的本侧识别码需设为“2”，对侧识别码设为’1”。

6）光纤插件背板上标识的“TX”口为光纤发信口，“RX”口为光纤收信口，在通道调好后若插上光纤后光纤插件背板上的红灯仍亮，侧将“TX”口与“RX”口的光纤交换一下，若还不行则可用一根尾纤将两个光纤口环节，若其熄灭则可排除装置光纤口故障。

7）光纤通道正常和识别码设置后，可以开始两侧联调，在对侧将电流、电压后，本侧可看交流量是否正确，在“查看”——〉“交流采样”中可以看到nIa、nIb、nIc即为对侧电流，nUa、nUb、nUc对侧三相电压。

两侧进行差动保护联调时，若在一侧加电流，要两侧保护动作则需将另一侧的投退型定值中“弱电源侧”投入，这样两侧就能同时动作。

其他操作详见说明书。

PRS-753D保护逻辑调试大纲以下定值以5A系统为例。

1A系统相应的电流定值需除以5。

数值型定值中线路全长设为100km，线路正序阻抗二次值=10Ω、线路正序阻抗角度=80°、线路零序阻抗二次值=30Ω、线路零序阻抗角度定值）=70°；启动元件中电流突变量启动定=1A、零序阻抗补偿系数=0.67、电流突变量启动定值=1A、零序电流启动定值=1A。

尧舜站T接濮会线三端光纤差动保护应用的特殊问题探讨摘要：t接线路在110kv电压等级应用越来越广泛，t接线路面临区域内故障电流流出、区外故障ct容易饱和、三端运行2端运行方式切换等特殊问题。

本文根据濮阳110kv尧舜站t接濮会线的三端线路都比较短的特点，配置了三端光纤差动保护，结合南京南瑞继保电气有限公司rcs-943tm装置介绍了适用于t接线路的三端差动保护的原理及配置方案，并提出了与t接线路相关特殊问题的解决方案。

关键词：t型接线三端差动设计中图分类号：tm773 文献标识码：a 文章编号：1672-3791（2012）09（c）-0121-02电网规模的不断扩大，网络结构的日益复杂，电力电网技术的日新月异，使t接线路在110kv线路中广泛被采用，为了进一步保证系统的安全、稳定运行及提高系统供电可靠性，三端差动保护装置被广泛应用是必然趋势。

本文结合我公司在尧舜站t接濮会线工程中配置了南京南瑞继保电气有限公司rcs-943tm装置和工程特点，详细论述三端差动保护的原理及配置原则。

1 工程情况介绍濮阳220kv变电站侧一次设备包含i母、ii母母线隔离刀闸，出线隔离刀闸，开关以及ct。

会盟110kv变电站侧一次设备包含母线隔离刀闸、进线隔离刀闸、开关以及ct。

2 工程中存在问题及解决方案2.1 工程现状尧舜110kv变电站侧进线（濮会3）一次侧设备包含进线隔离刀闸，未配置进线ct和开关。

濮会线和濮会3t线路均无光缆。

2.2 保护配置因为线路较短，根据保护配置要求，需选用光纤差动保护，来确保在线路发生故障时能快速切除故障，在下一级故障时，不会无选择性跳闸，扩大事故面积，但t接以后，因接线形式、线路参数、需要保护的范围等均发生了变化，原来的保护已不再满足实际的需要，针对目前这一状况，必须使用t接短线路的三端光纤保护。

2.3 解决方案3 rcs-943tm装置介绍3.1 rcs-943tm应用范围本装置为由微机实现的数字式输电线路成套快速保护装置，可用作中性点直接接地的110kv“t”接输电线路的主保护及后备保护。
