深圳南瑞PRS-753D差动保护调试说明

PRS-753D调试说明说明：以下调试说明可能会和现场保护装置有少许出入，请以现场所配说明书为准。

PRS-753D 操作说明

1) 装置正常运行时应将操作界面退出到最外面的菜单，否则装置显示器背光会一直点

亮，缩短显示器使用寿命；

2) 装置退出到最外层界面时，按“ F2”键可复归已返回的动作时间，而上、下键可调节显示对比

度。

3) 进行保护调试前或投运前必须确定保护在投入状态，因为在调试状态装置会退出保护。

4) 对于“光纤通信中断” 、“本侧机与对侧机识别码不对应”动作信号装置判为装置异常，其动作

返回后必须在“预设”菜单下——〉“保护功能”——〉“复归事件”——〉“复归装置异常”

下手动复归。

5) 光纤差动保护联调时，本侧识别码与对侧识别码设置需相反，即本侧机的本侧识别

码为“ 1”，对侧识别码设为“ 2”时，对侧机的本侧识别码需设为“2”，对侧识别

码设为 '1”。

6) 光纤插件背板上标识的“ TX ”口为光纤发信口，“ RX ”口为光纤收信口，在通道调

好后若插上光纤后光纤插件背板上的红灯仍亮，侧将“TX ” 口与“ RX ”口的光纤

交换一下，若还不行则可用一根尾纤将两个光纤口环节，若其熄灭则可排除装置光纤口故障。

7) 光纤通道正常和识别码设置后，可以开始两侧联调，在对侧将电流、电压后，本侧

可看交流量是否正确，在“查看”——〉“交流采样”中可以看到nIa、nIb 、nIc 即为对侧

电流，nUa、nUb、nUc 对侧三相电压。两侧进行差动保护联调时，若在一侧加电流，要两侧保

护动作则需将另一侧的投退型定值中“弱电源侧”投入，这

样两侧就能同时动作。

其他操作详见说明书。

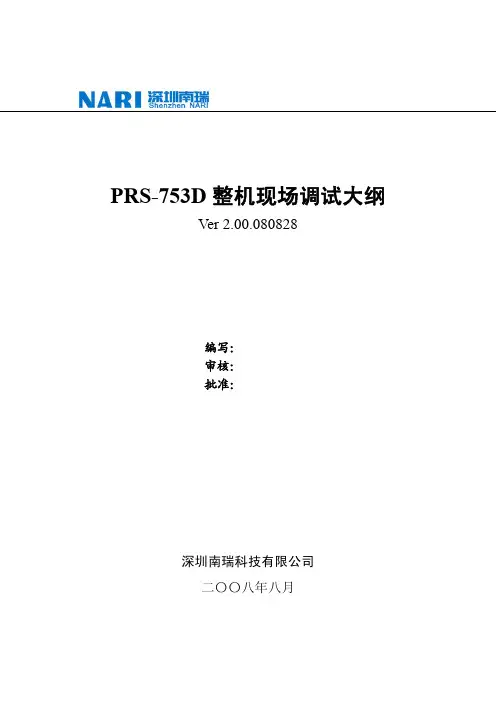

PRS-753D 保护逻辑调试大纲

以下定值以5A 系统为例。1A 系统相应的电流定值需除以5。

数值型定值中线路全长设为IOOkm ,线路正序阻抗二次值=10 Ω、线路正序阻抗角度=80 °、线路零序阻抗二次值=30Ω、线路零序阻抗角度定值) =70°；启动元件中电流突变量启动定=IA、零序阻抗补偿系数=0.67、电流突变量启动定值=IA、零序电流启动定值=IA。对侧TA

调节系数=1。

1. 差动元件

差动实验前需进行通道校验。

1.1 装置自环

若本侧识别码等于对侧识别码，则装置进入是单机自环状态，将装置光纤TX 口和RX 口相连，此时装置对采集到的电流做如下处理：

输入装置的A 相电流和B 相电流分别作为装置“本侧”的A 相电流和B 相电流；输入装置的B 相电流和C 相电流经过光纤自环后分别作为装置“对侧”的A 相电流和B 相电流；

装置“本侧”和“对侧”的C 相电流始终为0。此时差动实验只能在A 相进行。

若是双机联调，装置的本侧识别码和对侧识别码需不相同，且一台装置的对侧识别码等于另一台装置的本侧识别码。本侧装置的光纤TX 、RX 分别连入对侧装置的光纤RX 、TX 。

以下差动实验以单机自环为例。

1.2 突变量比例差动

1) 测试项目

a) 定值精度测试：0.95 倍可靠不动作，1.05 倍可靠动作；

b) 动作时间测试：1.2 倍定值时测量动作时间，应小于30ms；

c) 验证比例系数。

2) 装置设置数值型定值：突变量比差门槛值=1A ；投退型定值：投突变量比差=1 ，投稳态量差动=0、

投零序差动=0。

3) 调试仪设置调试仪电压电流菜单，将调试仪电流A 相和B 相分别接入装置电流的A 相和C 相。

4) 实验步骤定值精度测试：调试仪设置Ia=0.95A ，Ic=0A 。启动试验，装置应可靠不动作。调试仪设置Ia=1.05A ，Ic=0A 。启动试验，装置应可靠动作。调试仪设置Ic=0.5 A∠ 180°，设置Ia 大小后(角度等于0°)启动实验，观察装置是否动作，若不动作，加大Ia 后再启动试验，直至装置差动动作(约在4.5A 左右)，记录所加电流，验证突变量比率系数。

1.3 稳态量比率差动

1) 测试项目

a) 定值精度测试：0.95 倍可靠不动作，1.05 倍可靠动作；

b）验证比例系数。

2）装置设置数值型定值：稳态量比差门槛值=1A ；投退型定值：投突变量比差=0 ，投稳态量差动=1、投零序差动=0。

3）调试仪设置调试仪电压电流菜单，将调试仪电流A 相和B 相分别接入装置电流的A 相和C 相。设置第一变量为A 项电流幅值,变化步长为0.05A 。

4）实验步骤定值精度测试：调试仪设置Ia=0A ，Ic=0A 。启动试验，调节Ia 大小，当Ia<=0.95A （0.95 倍定值）时，装置应可靠不动作；当Ia>=1.05A （1.05 倍定值）时，装置应可靠动作；

比例系数验证：

调试仪设置la=OA∠ 0°, lc=0.5A∠ 180°,启动实验，调节Ia大小，使装置差动动作，记录所加电流，验证比率系数。

1.4 零序比率差动

1）测试项目

a）定值精度测试：0.95倍可靠不动作, 1 .05倍可靠动作；

b）验证比例系数。

2）装置设置数值型定值：零序比差门槛值=1A；投退型定值：投突变量比差=0,投稳态量差动=0、投零序差动=1。

3）实验步骤同稳态量比率差动。

1.5 注意：

差动实验（非自环）时,若只在一侧加电流,未加电流侧需要投入弱电源侧控制字,否则未加电源侧不会出口。

稳态量差动中，如果差动电流大于15ln ,不再受比率差动限制，属于速断区。

零序比率差动所用l0 为装置计算l0。

突变量比率系数为0.8, A、C 相所加电流（自环实验时）约为9 倍关系可动作；稳态量和零序比差的比率系数为0.6, A、C 相所加电流约为4 倍关系可动作（仅在自环实验时）。

注意CT 断线闭锁为瞬时闭锁（信号延时4S 发）。突变量电流比率差动只在40ms 内投入。

装置自环时C相电流始终为0，nla显示的电流是实际加到C相的电流

2. 差流越限告警

1) 测试项目：差流越限告警功能测试

2) 装置设置：装置采用自环，投推型定值，

3) 调试仪设置：

4) 实验步骤：

5) 注意：

3. TA 断线检测

1) 测试项目

a) CT 断线告警功能测试；

b) CT 断线闭锁差动实验。

2) 装置设置

装置采用自环，数值型定值，TA 断线零序电流门槛=0.5A ，TA 断线零序电压门槛=1V。

3) 调试仪设置

调试仪“电压/ 电流”菜单，设置Ua=57.7V∠ 0°, Ub=57.7V∠ 240°、Uc=57.7V∠ 120 °、Ia=0.7A 4) 实验步骤

CT 断线告警功能测试：启动调试仪，按提示操作，装置延时4S 报TA 断线、同时TA 断线告警灯亮。

CT 断线闭锁差动实验。装置投退型定值中，TA 断线闭锁差动=1 ，投稳态量比率差动=1 ，数值型
