浅析光纤电流差动保护通道联调及通道故障处理 赵晓蕾

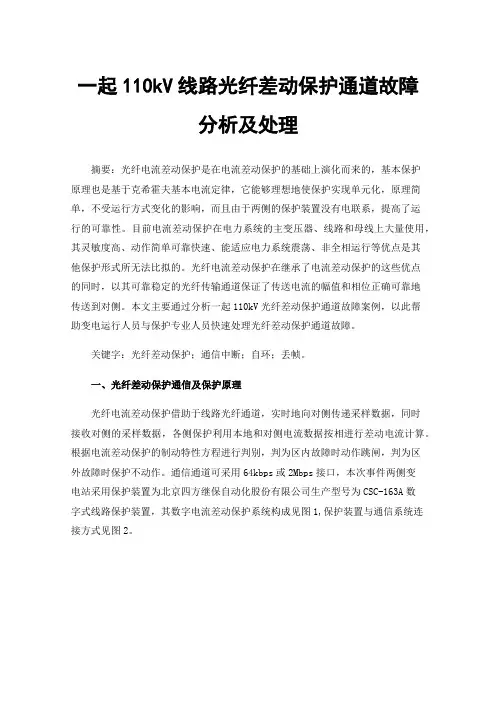

一起110kV线路光纤差动保护通道故障分析及处理摘要：光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。

目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧。

本文主要通过分析一起110kV光纤差动保护通道故障案例，以此帮助变电运行人员与保护专业人员快速处理光纤差动保护通道故障。

关键字：光纤差动保护；通信中断；自环；丢帧。

一、光纤差动保护通信及保护原理光纤电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。

根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。

通信通道可采用64kbps或2Mbps接口，本次事件两侧变电站采用保护装置为北京四方继保自动化股份有限公司生产型号为CSC-163A数字式线路保护装置，其数字电流差动保护系统构成见图1,保护装置与通信系统连接方式见图2。

图1 数字电流差动保护系统示意图图2 保护装置与通信系统连接方式示意图上图中以M、N为两端均装设 CSC-163 保护装置，保护与通信终端设备间采用光缆连接。

保护侧光端机装在保护装置的背后。

通信终端设备侧需配套北京四方继保自动化股份有限公司光接口盒 CSC-186BV (AN)。

二、光纤差动保护的启动元件1)相电流差突变量启动元件；2) 零序电流（3I0）突变量启动元件；3) 零序辅助启动元件；4) 若馈启动元件；5) 远方召唤启动元件。

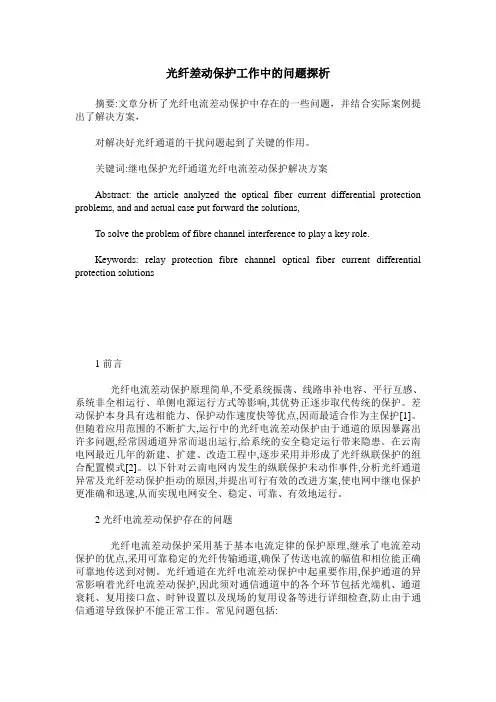

光纤差动保护工作中的问题探析摘要:文章分析了光纤电流差动保护中存在的一些问题，并结合实际案例提出了解决方案，对解决好光纤通道的干扰问题起到了关键的作用。

关键词:继电保护光纤通道光纤电流差动保护解决方案Abstract: the article analyzed the optical fiber current differential protection problems, and and actual case put forward the solutions,To solve the problem of fibre channel interference to play a key role.Keywords: relay protection fibre channel optical fiber current differential protection solutions1前言光纤电流差动保护原理简单,不受系统振荡、线路串补电容、平行互感、系统非全相运行、单侧电源运行方式等影响,其优势正逐步取代传统的保护。

差动保护本身具有选相能力、保护动作速度快等优点,因而最适合作为主保护[1]。

但随着应用范围的不断扩大,运行中的光纤电流差动保护由于通道的原因暴露出许多问题,经常因通道异常而退出运行,给系统的安全稳定运行带来隐患。

在云南电网最近几年的新建、扩建、改造工程中,逐步采用并形成了光纤纵联保护的组合配置模式[2]。

以下针对云南电网内发生的纵联保护未动作事件,分析光纤通道异常及光纤差动保护拒动的原因,并提出可行有效的改进方案,使电网中继电保护更准确和迅速,从而实现电网安全、稳定、可靠、有效地运行。

2光纤电流差动保护存在的问题光纤电流差动保护采用基于基本电流定律的保护原理,继承了电流差动保护的优点,采用可靠稳定的光纤传输通道,确保了传送电流的幅值和相位能正确可靠地传送到对侧。

光纤通道在光纤电流差动保护中起重要作用,保护通道的异常影响着光纤电流差动保护,因此须对通信通道中的各个环节包括光端机、通道衰耗、复用接口盒、时钟设置以及现场的复用设备等进行详细检查,防止由于通信通道导致保护不能正常工作。

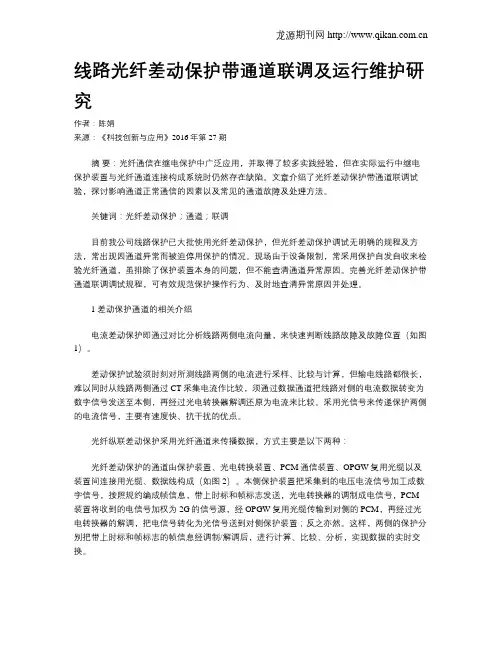

线路光纤差动保护带通道联调及运行维护研究作者：陈娟来源：《科技创新与应用》2016年第27期摘要：光纤通信在继电保护中广泛应用，并取得了较多实践经验，但在实际运行中继电保护装置与光纤通道连接构成系统时仍然存在缺陷。

文章介绍了光纤差动保护带通道联调试验，探讨影响通道正常通信的因素以及常见的通道故障及处理方法。

关键词：光纤差动保护；通道；联调目前我公司线路保护已大批使用光纤差动保护，但光纤差动保护调试无明确的规程及方法，常出现因通道异常而被迫停用保护的情况。

现场由于设备限制，常采用保护自发自收来检验光纤通道，虽排除了保护装置本身的问题，但不能查清通道异常原因。

完善光纤差动保护带通道联调调试规程，可有效规范保护操作行为、及时地查清异常原因并处理。

1 差动保护通道的相关介绍电流差动保护即通过对比分析线路两侧电流向量，来快速判断线路故障及故障位置（如图1）。

差动保护试验须时刻对所测线路两侧的电流进行采样、比较与计算，但输电线路都很长，难以同时从线路两侧通过CT采集电流作比较，须通过数据通道把线路对侧的电流数据转变为数字信号发送至本侧，再经过光电转换器解调还原为电流来比较。

采用光信号来传递保护两侧的电流信号，主要有速度快、抗干扰的优点。

光纤纵联差动保护采用光纤通道来传播数据，方式主要是以下两种：光纤差动保护的通道由保护装置、光电转换装置、PCM通信装置、OPGW复用光缆以及装置间连接用光缆、数据线构成（如图2）。

本侧保护装置把采集到的电压电流信号加工成数字信号，按照规约编成帧信息，带上时标和帧标志发送，光电转换器的调制成电信号，PCM 装置将收到的电信号加权为2G的信号源，经OPGW复用光缆传输到对侧的PCM，再经过光电转换器的解调，把电信号转化为光信号送到对侧保护装置；反之亦然。

这样，两侧的保护分别把带上时标和帧标志的帧信息经调制/解调后，进行计算、比较、分析，实现数据的实时交换。

当前常用的专用（或复用）光纤保护构成纵联的原理与常规保护无区别，因而不再叙述分析。

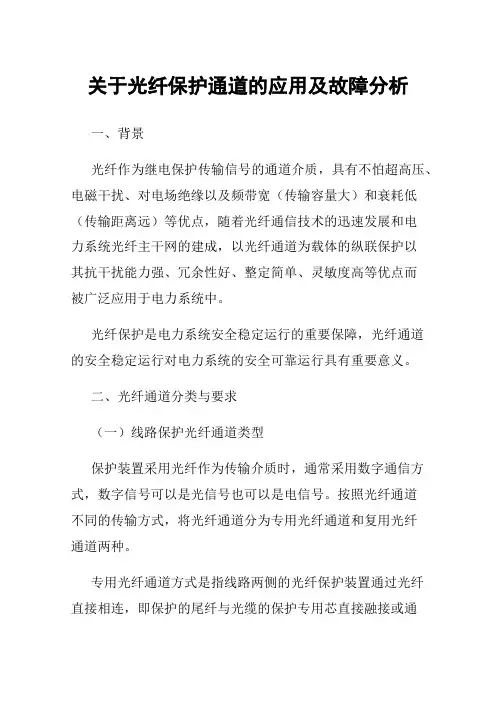

关于光纤保护通道的应用及故障分析一、背景光纤作为继电保护传输信号的通道介质，具有不怕超高压、电磁干扰、对电场绝缘以及频带宽（传输容量大）和衰耗低（传输距离远）等优点，随着光纤通信技术的迅速发展和电力系统光纤主干网的建成，以光纤通道为载体的纵联保护以其抗干扰能力强、冗余性好、整定简单、灵敏度高等优点而被广泛应用于电力系统中。

光纤保护是电力系统安全稳定运行的重要保障，光纤通道的安全稳定运行对电力系统的安全可靠运行具有重要意义。

二、光纤通道分类与要求（一）线路保护光纤通道类型保护装置采用光纤作为传输介质时，通常采用数字通信方式，数字信号可以是光信号也可以是电信号。

按照光纤通道不同的传输方式，将光纤通道分为专用光纤通道和复用光纤通道两种。

专用光纤通道方式是指线路两侧的光纤保护装置通过光纤直接相连，即保护的尾纤与光缆的保护专用芯直接融接或通过光缆终端盒（或光纤配线架）连接，一般适合用于长度小于50 km的电力线路中。

在专用光纤通信中，传输的继电保护信号为光信号，传输的过程相对直接，如下图所示。

优点：（1）专用光纤通信具有环节少、延时小等优点；（2）专用光纤通道所涉及的设备较少，出现的问题相对较少，故障点定位也比较容易;缺点：（1）传输信号受到保护装置本身发信功率大小的影响，一般应用于传输距离较短的电力线路；（2）每条线路保护就占用了两根纤芯，纤芯利用率较低；（3）在发生光缆断裂引起通道中断时，无备用路由可以切换，通道中断时间长；（4）通道状态无法实现由网管进行远方监控，只能通过保护装置监视。

复用光纤通道是指通过通信接口装置或通信PCM，在一对光纤芯上复接多路信号的方式，将光信号转化为电信号传输，如下图所示。

优点：（1）复用通道方式中保护信号与其他信号一起传输，充分利用纤芯资源，组网灵活，节约通信资源；（2）复用光纤通信由于是通过PDH/SDH设备进行，在主通道光缆异常时可以自动无损切换到备用通道运行，光纤通信的可靠性较高；（3）复用通道方式利用通信中继技术可以实现保护信息的长距离传输，应用于线路长度大于 100km。

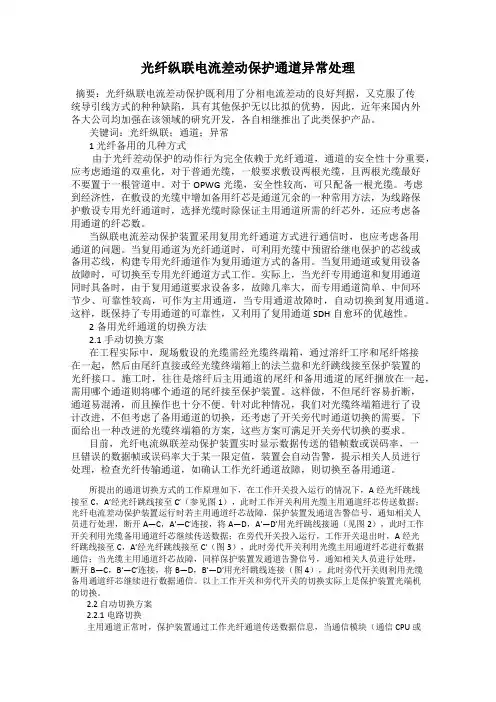

光纤纵联电流差动保护通道异常处理摘要：光纤纵联电流差动保护既利用了分相电流差动的良好判据，又克服了传统导引线方式的种种缺陷，具有其他保护无以比拟的优势，因此，近年来国内外各大公司均加强在该领域的研究开发，各自相继推出了此类保护产品。

关键词：光纤纵联；通道；异常1 光纤备用的几种方式由于光纤差动保护的动作行为完全依赖于光纤通道，通道的安全性十分重要，应考虑通道的双重化，对于普通光缆，一般要求敷设两根光缆，且两根光缆最好不要置于一根管道中。

对于OPWG光缆，安全性较高，可只配备一根光缆。

考虑到经济性，在敷设的光缆中增加备用纤芯是通道冗余的一种常用方法，为线路保护敷设专用光纤通道时，选择光缆时除保证主用通道所需的纤芯外，还应考虑备用通道的纤芯数。

当纵联电流差动保护装置采用复用光纤通道方式进行通信时，也应考虑备用通道的问题。

当复用通道为光纤通道时，可利用光缆中预留给继电保护的芯线或备用芯线，构建专用光纤通道作为复用通道方式的备用。

当复用通道或复用设备故障时，可切换至专用光纤通道方式工作。

实际上，当光纤专用通道和复用通道同时具备时，由于复用通道要求设备多，故障几率大，而专用通道简单、中间环节少、可靠性较高，可作为主用通道，当专用通道故障时，自动切换到复用通道。

这样，既保持了专用通道的可靠性，又利用了复用通道SDH自愈环的优越性。

2备用光纤通道的切换方法2.1 手动切换方案在工程实际中，现场敷设的光缆需经光缆终端箱，通过溶纤工序和尾纤熔接在一起，然后由尾纤直接或经光缆终端箱上的法兰盘和光纤跳线接至保护装置的光纤接口。

施工时，往往是熔纤后主用通道的尾纤和备用通道的尾纤捆放在一起，需用哪个通道则将哪个通道的尾纤接至保护装置。

这样做，不但尾纤容易折断，通道易混淆，而且操作也十分不便。

针对此种情况，我们对光缆终端箱进行了设计改进，不但考虑了备用通道的切换，还考虑了开关旁代时通道切换的需要。

下面给出一种改进的光缆终端箱的方案，这些方案可满足开关旁代切换的要求。

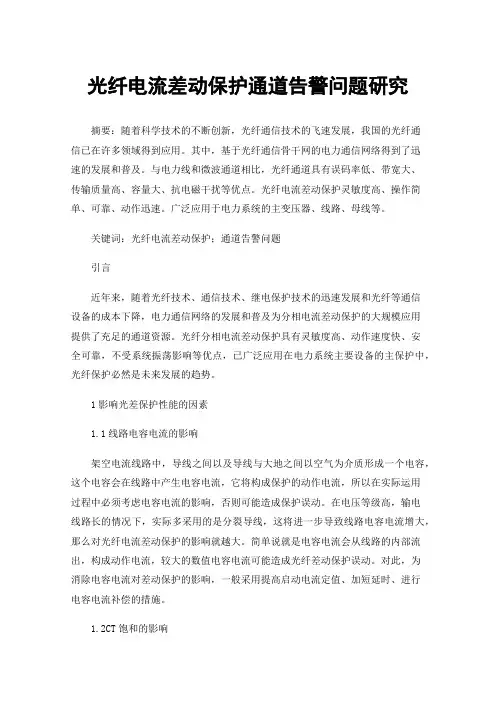

光纤电流差动保护通道告警问题研究摘要：随着科学技术的不断创新，光纤通信技术的飞速发展，我国的光纤通信已在许多领域得到应用。

其中，基于光纤通信骨干网的电力通信网络得到了迅速的发展和普及。

与电力线和微波通道相比，光纤通道具有误码率低、带宽大、传输质量高、容量大、抗电磁干扰等优点。

光纤电流差动保护灵敏度高、操作简单、可靠、动作迅速。

广泛应用于电力系统的主变压器、线路、母线等。

关键词：光纤电流差动保护；通道告警问题引言近年来，随着光纤技术、通信技术、继电保护技术的迅速发展和光纤等通信设备的成本下降，电力通信网络的发展和普及为分相电流差动保护的大规模应用提供了充足的通道资源。

光纤分相电流差动保护具有灵敏度高、动作速度快、安全可靠，不受系统振荡影响等优点，已广泛应用在电力系统主要设备的主保护中，光纤保护必然是未来发展的趋势。

1影响光差保护性能的因素1.1线路电容电流的影响架空电流线路中，导线之间以及导线与大地之间以空气为介质形成一个电容，这个电容会在线路中产生电容电流，它将构成保护的动作电流，所以在实际运用过程中必须考虑电容电流的影响，否则可能造成保护误动。

在电压等级高，输电线路长的情况下，实际多采用的是分裂导线，这将进一步导致线路电容电流增大，那么对光纤电流差动保护的影响就越大。

简单说就是电容电流会从线路的内部流出，构成动作电流，较大的数值电容电流可能造成光纤差动保护误动。

对此，为消除电容电流对差动保护的影响，一般采用提高启动电流定值、加短延时、进行电容电流补偿的措施。

1.2CT饱和的影响正常运行时系统发生短路故障电流急剧突变，而且故障电流中包含大的直流分量和丰富的各次谐波分量，这种暂态过程在故障初期最为严重。

若电流互感器没有比较好的暂态特性，就会导致无法准确的传变信号，当这种情况严重时就会发生电流互感器饱和，使得CT传变特性变差，会造成保护装置的拒动或误动。

为了克服CT饱和的影响，针对不同的电压等级系统要采用具有不同暂态特性的电流互感器，目前暂态电流互感器有四个等级:TPS、TPX、TPY、TPZ。

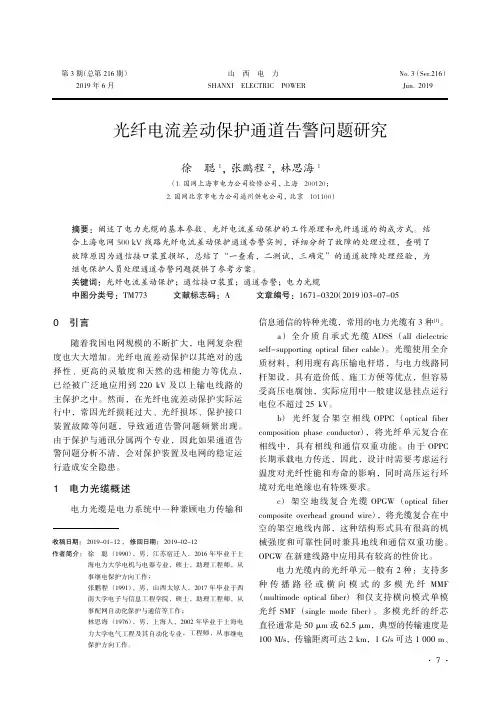

0引言随着我国电网规模的不断扩大，电网复杂程度也大大增加。

光纤电流差动保护以其绝对的选择性、更高的灵敏度和天然的选相能力等优点，已经被广泛地应用到220kV 及以上输电线路的主保护之中。

然而，在光纤电流差动保护实际运行中，常因光纤损耗过大、光纤损坏、保护接口装置故障等问题，导致通道告警问题频繁出现。

由于保护与通讯分属两个专业，因此如果通道告警问题分析不清，会对保护装置及电网的稳定运行造成安全隐患。

1电力光缆概述电力光缆是电力系统中一种兼顾电力传输和信息通信的特种光缆，常用的电力光缆有3种[1]。

a ）全介质自承式光缆ADSS （all dielectricself-supporting optical fiber cable ）。

光缆使用全介质材料，利用现有高压输电杆塔，与电力线路同杆架设，具有造价低、施工方便等优点，但容易受高压电腐蚀，实际应用中一般建议悬挂点运行电位不超过25kV 。

b ）光纤复合架空相线OPPC （optical fibercomposition phase conductor ），将光纤单元复合在相线中，具有相线和通信双重功能。

由于OPPC 长期承载电力传送，因此，设计时需要考虑运行温度对光纤性能和寿命的影响，同时高压运行环境对光电绝缘也有特殊要求。

c ）架空地线复合光缆OPGW （optical fibercomposite overhead ground wire ），将光缆复合在中空的架空地线内部，这种结构形式具有很高的机械强度和可靠性同时兼具地线和通信双重功能。

OPGW 在新建线路中应用具有较高的性价比。

电力光缆内的光纤单元一般有2种：支持多种传播路径或横向模式的多模光纤MMF （multimode optical fiber ）和仅支持横向模式单模光纤SMF （single mode fiber ）。

多模光纤的纤芯直径通常是50μm 或62.5μm ，典型的传输速度是100M/s ，传输距离可达2km ，1G/s 可达1000m 、光纤电流差动保护通道告警问题研究徐聪1,张鹏程2,林思海1（1.国网上海市电力公司检修公司，上海200120；2.国网北京市电力公司通州供电公司，北京101100）摘要:阐述了电力光缆的基本参数、光纤电流差动保护的工作原理和光纤通道的构成方式。

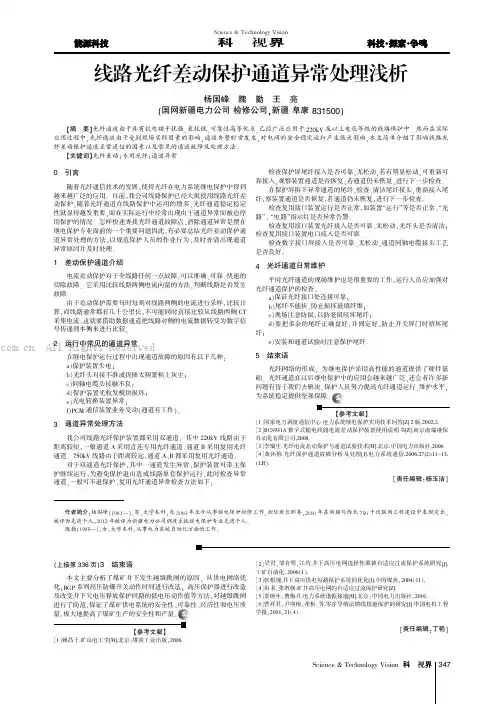

科技视界Science &Technology VisionScience &Technology Vision 科技视界0引言随着光纤通信技术的发展,使得光纤在电力系统继电保护中得到越来越广泛的应用。

目前,我公司线路保护已经大批使用线路光纤差动保护,随着光纤通道在线路保护中运用的增多,光纤通道稳定稳定性就显得越发重要,而在实际运行中经常出现由于通道异常而被迫停用保护的情况。

怎样快速查找光纤通道故障点、消除通道异常是摆在继电保护专业面前的一个重要问题因此,有必要总结光纤差动保护通道异常处理的方法,以规范保护人员的作业行为,及时查清出现通道异常原因并及时处理。

1差动保护通道介绍电流差动保护对于全线路任何一点故障,可以准确、可靠、快速的切除故障。

它采用比较线路两侧电流向量的方法,判断线路是否发生故障。

由于差动保护需要每时每刻对线路两侧的电流进行采样,比较计算,而线路通常都有几十公里长,不可能同时直接比较从线路两侧CT 采集电流,这就要借助数据通道把线路对侧的电流数据转变为数字信号传递到本侧来进行比较。

2运行中常见的通道异常在继电保护运行过程中出现通道故障的原因有以下几种:a)保护装置失电;b)光纤头对接不准或拔插太频繁粘上灰尘;c)同轴电缆头接触不良;d)保护装置光收发模块损坏;e)光电转换装置异常;f)PCM 通信装置业务变动(通道有工作)。

3通道异常处理方法我公司线路光纤保护装置都采用双通道,其中220kV 线路由于距离较短,一般通道A 采用直连专用光纤通道、通道B 采用复用光纤通道。

750kV 线路由于距离较远,通道A、B 都采用复用光纤通道。

对于双通道光纤保护,其中一通道发生异常,保护装置可带主保护继续运行,为避免保护退出造成线路单套保护运行,此时检查异常通道,一般可不退保护,复用光纤通道异常检查方法如下:检查保护屏尾纤接入是否可靠、无松动,若有明显松动,可重新可靠接入,观察装置通道是否恢复,若通道仍未恢复,进行下一步检查。

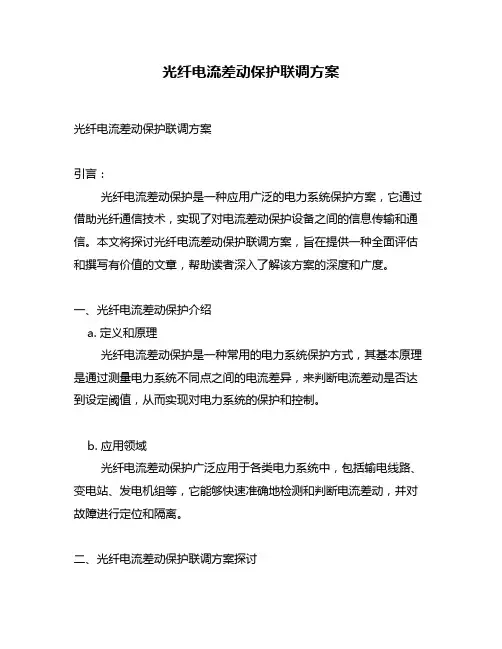

光纤电流差动保护联调方案光纤电流差动保护联调方案引言：光纤电流差动保护是一种应用广泛的电力系统保护方案，它通过借助光纤通信技术，实现了对电流差动保护设备之间的信息传输和通信。

本文将探讨光纤电流差动保护联调方案，旨在提供一种全面评估和撰写有价值的文章，帮助读者深入了解该方案的深度和广度。

一、光纤电流差动保护介绍a. 定义和原理光纤电流差动保护是一种常用的电力系统保护方式，其基本原理是通过测量电力系统不同点之间的电流差异，来判断电流差动是否达到设定阈值，从而实现对电力系统的保护和控制。

b. 应用领域光纤电流差动保护广泛应用于各类电力系统中，包括输电线路、变电站、发电机组等，它能够快速准确地检测和判断电流差动，并对故障进行定位和隔离。

二、光纤电流差动保护联调方案探讨a. 联调工作的意义和重要性联调是光纤电流差动保护系统运行的关键环节，它确保了各个保护设备之间的协调运行，提高了保护系统的可靠性和稳定性。

b. 联调方案的步骤和方法光纤电流差动保护联调方案包括准备工作、联调测试、数据分析和优化调整等步骤。

具体方法包括：设备配置、参数设置、信号校准、模拟测试和实际场试等。

c. 联调中常见的问题和解决方案在光纤电流差动保护联调过程中，常会出现保护设备无法通信、参数设置错误等问题。

针对这些问题，我们需要通过仔细排查和交叉验证来解决，确保联调的顺利进行。

三、光纤电流差动保护联调经验分享a. 应遵循的原则和方法在光纤电流差动保护联调中，我们应遵循一些原则和方法，包括：充分准备、严格按照方案进行、充分交流和沟通等。

b. 案例分析和实际应用通过分析一些典型案例和实际应用，我们可以更好地理解光纤电流差动保护联调的重要性和困难之处，以及如何根据实际情况进行调整和优化。

四、总结与展望a. 总结光纤电流差动保护联调方案的优缺点通过深入探讨和分析，我们可以总结出光纤电流差动保护联调方案的优点和不足之处，以便在实际应用中更好地进行选择和决策。

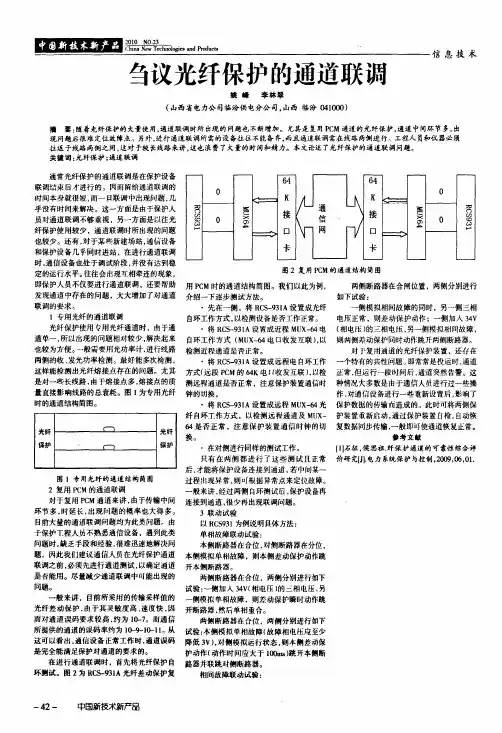

丘国瞄盈瞄团圃揣铽‰咖刊酬咖刍议光纤保护的通道联调姚峰李林翠(山西省电力公司临汾供电分公司，山西临汾041000)信息技术摘要：随着光纤保护的大量使用，通道联调时所出现的问题也不断增加。

尤其是复用PC M通道的光纤保护，通道中间环节多，出现问题后很难定位故障点。

另外，进行通道联调所需的设备往往不能备齐，而且通道联调需在线路两侧进行。

工程人员和仪器必须往返于线路两侧之间，这对于较长线路来讲，这也浪费了大量的时间和精力。

本文论述了光纤保护的通道联调问题。

关键词：光纤保护；通道联调通常光纤保护的通道联调是在保护设备联调结束后才进行的。

因而留给通道联调的时间本身就很短，而一旦联调中出现问题，几乎没有时间来解决。

这一方面是由于保护人员对通道联调不够重视，另一方面是以往光纤保护使用较少．通道联调时所出现的问题也较少。

还有，对于某些新建场站，通信设备和保护设备几乎同时进站，在进行通道联调时．通信设备也处于调试阶段，并没有达到稳定的运行水平。

往往会出现瓦相牵连的现象，即保护人员不仅要进行通道联调，还要帮助发现通道中存在的问题，大大增加了对通道联调的要求。

l专用光纤的通道联调光纤保护使用々用光纤通道时，由于通道单一，所以出现的问题相对较少，解决起来也较为方便。

一般需要用光功率计，进行线路两侧的收、发光功率检测。

最好能多次检测，这样能检测出光纤熔接点存在的问题。

尤其是对一些长线路，由于熔接点多，熔接点的质量直接影响线路的总衰耗。

图1为专用光纤时的通道结构简图。

图l专用光纤的通道结构简图2复用PCM的通道联调对于复用PC M通道来讲，由于传输中间环节多．时延长，出现『廿1题的概率也大得多。

目前大量的通道联调问题均为此类问题，由于保护丁程人员不熟悉通信设备。

遇到此类问题时．缺乏手段和经验．很难迅速地解决问题。

冈此我们建议通信人员在光纤保护通道联调之前，必须先进行通道测试，以确定通道是否能用。

尽量减少通道联调中可能出现的问题。

面向状态检修的继电保护系统可靠性评估赵晓蕾摘要：继电保护的状态检修可及时发现保护系统的隐藏故障，有效提高保护系统的可靠性，而状态检修策略的合理制定需以继电保护系统当前的可靠性为指导。

继电保护状态检修的最终目的是提高保护系统可靠性。

因此，为了提高电网互联系统的运行可靠性，保证电网的安全稳定运行，有必要研究面向状态检修的继电保护系统可靠性评估。

关键词：状态检修；继电保护系统；可靠性评估1继电保护系统传统定期检修存在的问题继电保护传统的定期检修（计划检修），单纯按固定的时间间隔对继电保护进行检修，不考虑设备的实际情况，因此这种检修方式存在着很大的强制性和盲目性，主要存在以下几个方面的问题：（1）不考虑继电保护的实际状况。

一律执行预先规定的检修周期，过度检修和不足检修并存，不但造成继电保护有效利用时间的损失和人力、物力资源的浪费，甚至会引发检修故障，出现越修越坏的情况；（2）检修过程中针对性不强，掌握继电保护实际状态不够，检修中不能抓住重占.（3）检修部门所维护的继电保护的数量在不断增多，但检修人员和检修成本无法同比例增长。

在人员有限的情况下，将导致继电保护校验工作的质量有所下降；（4）由于计划检修停电次数较多，停电时间较长，造成检修工作的时间过长，也就增加了事故发生的概率。

从电网的稳定运行角度考虑，设备过多地停电检修，将会在很大程度上削弱电网的可靠性。

2继电保护系统的状态检修状态检修是基于设备状态，利用各种监测方法，结合设备运行状况等进行分析，针对故障的影响及趋势的监测和诊断结果，科学安排检修时间和项目的检修方式。

这其中包含三个流程：设备状态监测，故障分析诊断，检修决策制定。

继电保护状态检修通常是针对电气二次设备状态进行的，能有效弥补计划检修方式的不足，是未来设备检修的趋势所在。

继电保护状态检修包括：设备状态、故障监测，诊断信息分析与处理，继电保护装置带电检验、故障排查，检修后的复查验收，检修记录总结归档等多个方面。

光纤电流差动保护通道选择及问题探讨摘要作为高压线路的主保护，光纤电流差动保护是近年来广泛应用的保护，文章就输电线路光纤电流差动保护的通道选择及问题进行了探讨，有针对性地提出了解决方法，确保光纤电流差动保护能可靠、稳定运行。

关键词管线差动保护；CT；电容电流近年来，光纤通信技术的迅速发展，光纤作为继电保护的通道介质，具有不怕超高压与雷电电磁干扰、对电场绝缘、衰耗低等优点。

而电流差动保护原理简单，不受系统振荡、平行互感、系统非全相运行方式的影响。

因此利用光纤通道构成的电流差动保护具有一系列的优点，且得到了广泛的应用。

1光纤电流差动保护通道的选择1）光线电流差动保护的基本原理。

光纤电流差动保护基于基本电流定律，利用光纤通道将线路保护一侧的电流量传输至对侧，保护装置将两侧的电流量进行计算，当线路正常运行或发生区外故障时，流过差动继电器的电流为零，而当线路发生区内故障时，线路两侧电流的差电流不再为零，如果不考虑输电线路分布电容、分布电导和并联电抗器，则电流差动保护原理对任何故障都是适用的。

光纤通道传送的信息容量很大，包括电流采样值后的幅值和相位的信息。

因此，光纤电流差动保护对通道的要求较高。

2）复合光纤通道选择。

当传输保护信号的线路较长时，必须采用复用光纤通道。

复用通道方式利用数字脉码调制（PCM）复接技术，利用现有的光纤通道和微波通道，对继电保护的信息进行传输，在保护控制室的保护装置光纤出口通过光缆连接到通信室内的数字复用接口设备，再通过复用接口设备和数字复用设备相连接。

复用通道方式主要用于长距离输电线路的保护。

其结构简图如图1。

图13）专用光纤通道选择。

专用通道方式需为保护敷设专用的独立光纤通道，在专用光纤通道中只传输继电保护信息。

专用方式的优点是不需附加其他设备，不涉及通信调度，管理比较方便。

但由于光发收功率和光纤衰耗的限制，专用方式的通信距离一般在100km以内。

此外，由于采用专用光纤，其可靠性依赖于站点间直通光缆的性能，当光缆断开时，保护远传信号全部中断，无替代传输路由。

技术与应用一种继电保护复用通道瞬时性故障诊断方案罗义晖1王荣超1谈浩2徐晓春2赵青春2（1. 中国南方电网超高压输电公司柳州局，广西柳州 545006；2. 南京南瑞继保电气有限公司，南京 210000）摘要复用通道结构复杂，传统通道故障定位方法耗时耗力。

本文首先研究复用通道设备通信异常的判断机制，分析通道故障时的设备响应差异，设计对应通道诊断字节及其传输机理，实现了复用通道故障定位；针对实际运维提出通道故障录波方案，通道诊断字节变位触发故障录波，触发前后通道状态相关信息被记录并生成录波文件，高速采集和大容量存储硬件方案实现短时多次故障完整录波，通过中间节点信息文件及展示软件方便查看；通道诊断相关信息按规范建模，可传输至远方诊断。

实验表明，本文提出的方案快速定位效果良好，不影响保护原有功能，具有推广价值。

关键词：复用通道；瞬时性；故障诊断；故障录波A transient fault diagnosis scheme for relay protection multiplex channelLuo Yihui1 Wang Rongchao1 Tan Hao2 Xu Xiaochun2 Zhao Qingchun2(1. China Southern Power Grid EHV Transmission Company Liuzhou Bureau, Liuzhou, Guangxi 545006;2. NR Electric Co., Ltd, Nanjing 210000)Abstract The structure of the line protection multiplex channel is complicated, and the traditional method of locating the channel fault point is time/labor consumptive. In this paper the abnomal judging mechanism of the multiplex channel equipments is studied firstly, the difference in equipment response when the channel fails is analyzed, then the corresponding channel diagnostic byte and its transmission mechanism is designed, multiplex channel fault location is achieved. Considering the actual operation and maintenance situation, a channel fault recording scheme is further proposed, fault recording is triggered when channel diagnostic byte changes, and the information related to channel status before and after the trigger is recorded and a file is generated. Through high-speed acquisition and large-capacity storage hardware solution, even multiple transient failures occur in a short period of time, information can also be completely recorded, at the same time, intermediate node information file and its display software scheme is designed to facilitate the operator to view the relevant informations. Channel diagnosis-related information is modeled according to standardization and can be easily transmitted to the remote monitoring equipment for diagnosis. Experiment shows that the scheme proposed in this paper has a good effect in quickly channel fault diagnosis, does not affect the original function of protection, and has the value of promotion.Keywords：multiplex channel; transient; fault diagnosis; fault record随着光纤通信和继电保护技术的发展，基于光纤通道的差动保护越来越多地作为线路主保护。

浅析光纤电流差动保护通道联调及通道故障处理发表时间：2017-10-17T18:10:42.593Z 来源：《电力设备》2017年第16期作者：赵文辉1 靳文星2 王伟丞2[导读] 摘要：本文简单介绍了光纤差动保护通道联调试验，影响通道正常通信的因素以及通道故障处理方法。

（1.国网北京供电公司山西 100089；2.内蒙古农业大学山西 010000）摘要：本文简单介绍了光纤差动保护通道联调试验，影响通道正常通信的因素以及通道故障处理方法。

关键词：光纤；差动保护；通道；联调引言随着经济的发展和科技水平的提高，人们对电力的需求也有了很大的提高。

为了向客户提供优质、经济和稳定的电力能源，就需要电力系统本身更加高效安全稳定。

当电力系统发生故障时可能产生上万安培的故障电流，这对故障点附近的居民人身安全和系统本身的安全稳定运行，造成重大的影响。

随着光纤通信技术在继电保护中应用越来越广泛。

在实际运行中存在一些必须考虑的问题。

例如通道联调试验，通道异常处理等， 1 现状公司线路光纤差动保护曾出现因通道异常而被迫停用保护的现象。

由于现场设备的限制，常用的自发自收来检验光纤通道的保护试验方法，只能排除保护装置问题，不能从根本上查清通道异常原因。

因此，有必要完善光纤差动保护带通道联调调试流程，以规范保护人员的作业行为，及时查清通道异常原因并处理。

2 差动保护通道介绍电流差动保护可以准确、可靠、快速的切除故障线路。

通过采用比较线路两侧电流向量的方法，判断线路是否发生故障。

由于差动保护需要每时每刻对线路两侧的电流进行采样、比较并计算，而线路通常都有几十公里长，直接从线路两侧CT采集电流是不可能的，这就要借助数据通道把线路对侧的电流数据传递到本侧来。

光纤差动保护的通道由保护装置、光电转换装置、PCM通信装置、OPGW复用光缆以及装置间连接用光缆、数据线构成。

采用光信号可以用来传递保护两侧的电流信号，光信号通过光纤传播，不易受外界的干扰。

光纤电流差动保护接口复用通道误码分析及处理办法
罗新宇;赵向辉
【期刊名称】《红水河》
【年(卷),期】2007(026)0z1
【摘要】光纤电流差动保护通过通信专业PCM的64kbit/s复接接口传输命令,现已广泛应用在220 kV及以上高压线路中,但在一些线路保护投运时或运行中出现
了由于误码太高造成了保护通道退出运行的情况.作者根据广西电网电流差动保护
在光纤复用通道的实际运行中出现的几种误码问题进行具体分析,提出在设计、施工、验收过程中的改进意见.
【总页数】3页(P88-89,91)
【作者】罗新宇;赵向辉
【作者单位】广西电力开发有限责任公司,南宁,530022;广西电力工业勘察设计研
究院,南宁,530023
【正文语种】中文
【中图分类】TM773
【相关文献】
1.光纤电流差动保护接口复用通道误码分析及处理办法 [J], 罗新宇;赵向辉
2.复用2M口光纤电流差动保护的调试 [J], 廖敏;李强;姚勇;钟国坚
3.利用光纤非线性环境实现8×2.5Gb／s→2.5Gb／s解复用及误码特性的测量 [J], 姚敏玉;张剑锋
4.SDH通道、复用段的误码性能国际建议修订及其对国内工程设计规范的影响 [J],
邓忠礼
5.光纤复用2M保护通道误码性能研究 [J], 刘革;陈喆;张颖;伍小波
因版权原因，仅展示原文概要，查看原文内容请购买。
