表中收集（国标、美标）常用法兰规格尺寸【产品名称：国标法兰旋启式止回阀】品牌：汉威阀门型号：H44H、H44Y 连接形式：法兰、焊接主体材料：碳钢、不锈钢、铬钼钢公称通径：40~800（mm）适用介质：水、油、蒸汽等材质：WCB、CF8M、WC6、LCB等密封形式：硬密封型标准：国标外形：中型\大型流动方向：单向驱动方式：零部件及配件：配件用途：止回压力环境：常压、高压工作温度：常温、高温、低温类型(通道位置)：二通式【产品用途】H44H、H44Y 型 PN16~PN250 旋启式钢制止回阀适用于压力 1.6~25MPa 工作温度-29~+550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。
【产品特点】H44H、H44Y 型旋启式钢制止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。
止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
法兰旋启式止回阀主要外形尺寸和连接尺寸（mm）上海威尔顿阀门制造有限公司主要生产ㄒD41X，D341X手动法兰式蝶阀ㄑ也是国内蝶阀生产商之一。
公司经营范围:阀门,管件,流体设备的生产，加工，销售，管道配件，建筑材料，五金交电，自控设备的销售，从事货物及技术的进出口业务！欢迎新老客户来电，来函，我们将竭诚为您提供满意的服务！手动法兰式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。
适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
其主要特点为:1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

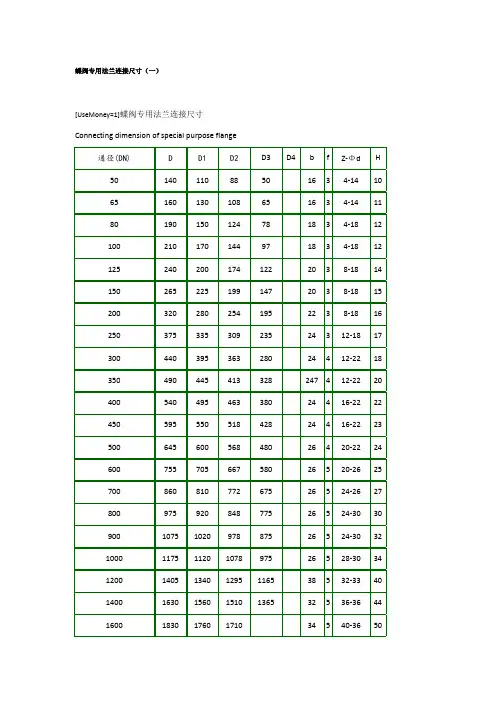

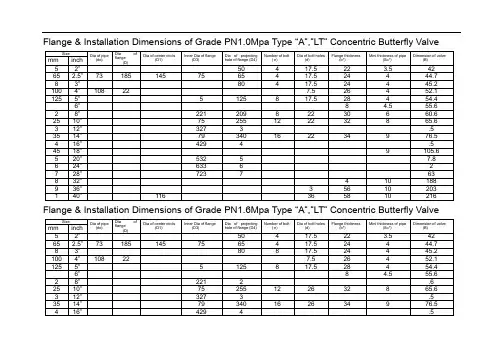

蝶阀专用法兰连接尺寸（一）[UseMoney=1]PN0.25-PN0.6MPa蝶阀专用法兰连接尺寸PN1.0MPa蝶阀专用法兰连接尺寸蝶阀专用法兰连接尺寸(二）[UseMoney=1]PN1.6MPa蝶阀专用法兰连接尺寸PN2.5MPa蝶阀专用法兰连接尺寸对夹蝶阀专用法兰PL-PN0.6Mpa PL-PN1.0Mpa PL-PN1.6Mpa PL-PN2.5Mpa对夹蝶阀专用法兰PN1.0Mpa公称通径DN 管子外径A1连接尺寸密封面尺寸法兰厚度C法兰内孔坡口宽度b 法兰外径D螺栓孔中心圆直径K螺栓孔直径L螺栓，螺柱内凸圆孔直径D4法兰凸圆厚度H*内径B孔数n螺纹Th d f4045150/145110184M1685318404465 5057165/160125184M16100318504595 6576185/180145184M16120320654785 8089200/195160188/4 M16135320804916 100108220/215180188M1615532210041106 125133250/245210188M1618532412541356 150159285/280240238M2021032415041616 200219340/335295238M2026532420852227 250273395/3903502312M2032032625562769 300325445/4404002312M2036842830863289 350377505/5004602316M20428428340?738110 40042656551526/2516M24/M22482430405743010 45048061556526/2520M24/M22532430455848510 50053067062026/2520M24/M22585432505853510 6006307807253020M27685536605863610 7007208958403024M27800536705972410 8008201015/10109503424M30905538810982410 9009201115/111010503428M301005538900992412 100010201230/1220116036/3428M33/M30111553810009102412[ 关闭此页] 首页上一页下一页末页对夹蝶阀专用法兰PL-PN0.6Mpa PL-PN1.0Mpa PL-PN1.6Mpa PL-PN2.5Mpa对夹蝶阀专用法兰PN1.6Mpa。
