甘肃广播电视大学开放教育《可编程序控制器应用》课程教学大纲第一部分大纲说明一、课程的性质和任务《可编程控制器应用》一门专业课。
对不同类型的专业，课程性质不同。
通过本课程的学习，使学生掌握可编程控制器的基本组成、常用的编程指令及其编程方法、可编程控制器的程序设计与系统调试方法。
结合工程实际，运用相关的基本理论和技能，解决有关电气控制应用方面的一般工程控制问题，提高学生独立分析问题和解决问题的能力。
为后续课程的学习打下坚实的基础。
二、与相关课程的衔接、配合与分工可编程控制器应用的先修课程是电工电子技术课程。
与数控机床电气控制课程紧密相连。
三、课程教学基本要求尽管不同专业（方向）课程性质不同，考核方式也不同，但课程教学内容、要求、形考要求等方面都相同。
1．了解可编程控制器的基本功能和硬件结构，主要性能指标，循环控制原理及特点。
以及可编程控制器与其它工业控制装置的区别。
2．了解可编程控制器的系统特性及I/O地址设置，理解可编程控制器的特点及指标参数，重点掌握典型可编程序控制器的数字/模拟模板I/O地址分配及规则。
3．了解可编程指令结构以及编程的基本原则。
掌握位逻辑指令、定时指令、计数及比较指令、数据块及数据传送指令的功能及应用。
理解移位/循环、转换以及数学运算指令的功能及数据格式。
4．了解系统设计的基本内容和步骤，能够根据控制系统的工艺要求，合理选用PLC的各种模板，掌握程序设计与现场调试的常用方法。
5．了解典型PLC系统的模板特性，掌握PLC系统的硬件组态及I/O扩展，理解MPI 网，PROFIBUS-DP网以及工业以太网的结构和参数设计方法。
6．了解典型可编程控制器模板的特点、技术参数及工作方式, 编程元件及输入/输出编址,掌握常用指令的特点及应用。
四、教学方法和教学形式建议本课程的教学应体现远程教育的特点，根据学生的实际情况进行教学形式的选择和组合。
教学中注重多种媒体资源的综合运用，充分发挥文字教材和计算机网络等多种媒体各自的优势，以求最佳的教学和学习效果。
《可编程序控制器应用技术实训》课程标准一、课程名称可编程序控制器应用技术实训二、内容简介《可编程序控制器应用技术实训》课程是应用电子技术专业的一门课程设计实训。
本课程通过课程设计，主要考察学生PLC的基本工作原理，硬件接线、梯形图或语句表编程，伺服电机和步进电机的运动控制，简单的WINCC组态，以及PLC和WINCC触摸屏、变频器的综合控制技能。
三、课程定位可编程序控制器（PLC）作为现代化的工业控制已普遍应用于工业企业的各个领域，是生产过程自动化必不可少的智能控制设备。
它综合了计算机技术、电气控制技术、自动控制技术和通信技术，具有结构简单、编程方便、性能优越、灵活通用、使用方便、可靠性高、抗干扰性强的特点。
《可编程序控制器应用技术》作为核心课程，是应用电子技术专业学生必须学习的课程。
四、课程设计指导思想及原则以职业能力培养为重点，与企业合作进行基于工作过程的课程开发与设计，充分体现职业性、实践性和开放性的要求。
本课程根据五个由简单到复杂的典型控制过程设计教学过程，以此五个项目作为教学载体，将每一项目又分解为若干任务，设计了技能循环训练，能力逐步提高，知识理论由浅入深的教学内容。
五、建议课时：该课程实训学时为16学时。
六、课程目标：（一）课程能力目标1、总体目标结合应用电子技术专业人才培养方案，根据课程内容和定位，规范课程教学的基本要求，制定本课程目标。
《可编程序控制器应用技术实训》课程宗旨是使学生掌握PLC的基本编程方法，同时具有一定的低压电器、变频器、伺服步进电机、触摸屏的知识，能够实现其综合应用。
为学生毕业后从事电子和自动化方向编程方向打下良好的基础。
并培养学生良好的职业道德和职业素养，具备团队合作和人际交往的能力，能吃苦耐劳、诚实守信、精益求精、创新发展。
2、具体能力目标（1）能熟练使用西门子S7-200和S7-300的编程软件；（2）能熟练运用西门子S7-200和S7-300的各种编程指令；（3）掌握变频器的工作原理，能够熟练对变频器进行接线和开关量、模拟量控制以及多段速控制。

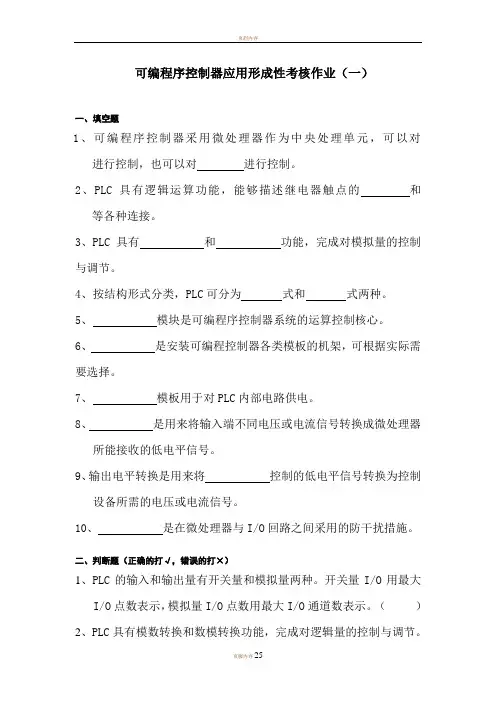

可编程序控制器应用形成性考核作业（一）一、填空题1、可编程序控制器采用微处理器作为中央处理单元，可以对进行控制，也可以对进行控制。
2、PLC具有逻辑运算功能，能够描述继电器触点的和等各种连接。
3、PLC具有和功能，完成对模拟量的控制与调节。
4、按结构形式分类，PLC可分为式和式两种。
5、模块是可编程序控制器系统的运算控制核心。
6、是安装可编程控制器各类模板的机架，可根据实际需要选择。
7、模板用于对PLC内部电路供电。
8、是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
9、输出电平转换是用来将控制的低电平信号转换为控制设备所需的电压或电流信号。
10、是在微处理器与I/O回路之间采用的防干扰措施。
二、判断题（正确的打√，错误的打×）1、PLC的输入和输出量有开关量和模拟量两种。
开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。
（）2、PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。
（）3、PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。
（）4、传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。
（）5、可编程控制系统的控制功能必须通过修改控制器件和接线来实现。
（）6、输入输出模板必须与CPU模板放置在一起。
（）7、集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。
（）8、PLC的扫描周期因程序的长度不同而不同。
（）9、PLC的扫描周期仅取决于程序的长度。
（）10、PLC的扫描周期仅取决于CPU模板的运算速度。
（）三、简答题1、传统继电器接触器控制系统和可编程控制系统有何区别？2、什么叫扫描周期？它主要受哪些因素影响？3、简述可编程控制器的特点。
4、可编程控制器的性能指标有哪些？5、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？6、简述可编程控制器的基本结构及其各部分功能。
可编程序逻辑控制器PLC的六大应用领域什么是PLC可编程序逻辑控制器（Programmable Logic Controller，简称PLC）是一种特殊的计算机，用于自动化控制系统中的逻辑控制，替代传统电气控制中的继电器逻辑控制。
PLC主要由控制器、输入输出系统和通信系统等多部件组成。
它能对生产线、机器设备等进行全面监测，从而实现高精度的控制，减少了人工操作的时间和准确度问题，提高工业生产的效率。
PLC的六大应用领域有：1. 机械制造领域PLC在机械制造领域的应用最为广泛，制造设备大多都离不了PLC的控制。
PLC能够针对机器设备的运转参数进行控制和调整，实现高速、精度的生产。
在医疗领域，PLC也有着较多的应用。
例如，生产方式是自动化的各种医疗设备，包括药品配方机器人、高端检测仪器等。
2. 城市建设领域在现代城市的建设中，大型的工程都离不开PLC的使用，如地铁、高架路和隧道等。
通过PLC可实现对交通、公共设施等进行精准的控制，提升城市交通效率和便利度。
3. 汽车制造领域现代汽车制造中的各种设备、传送装置、检查机等都采用了PLC进行控制。
汽车自动生产线的PLC系统，可以被编程为在相同时间内完成多项任务，近乎整个生产线的生产流程都能用PLC进行控制。
4. 能源管理领域PLC在能源管理方面的应用越来越广泛。
在电力系统中，PLC可以控制输电、配电、变电等各个方面，以保障各个电器的安全。
在船舶和航空工业中，PLC也被广泛应用。
如在飞机内部，PLC被用来控制空调、发动机、飞行仪表等各种设备。
5. 建筑施工领域建筑施工中的自动化设备，如洒水车、混泥土搅拌机等，都基于PLC进行控制。
通过PLC可对施工物资进行自动化控制，大幅提升了建筑施工的效率。
6. 化工领域化工生产通过PLC进行控制，能够实现生产过程的自动化和精准化。
可以控制化工生产中的各种参数，如温度、流量、压力等，并可通过PLC对危化品进行精准的监测和控制。
