球阀尺寸标准
一、尺寸范围
球阀的尺寸范围通常是根据其公称通径（DN）来确定的。
公称通径是球阀的主要规格指标，用于表示阀门能够通过的最大流径。
常见的球阀尺寸范围包括DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100等。
二、连接方式
球阀的连接方式主要有螺纹连接和法兰连接两种。
1.螺纹连接：适用于小口径的球阀，如DN15、DN20等，一般采用内螺纹连接或外螺纹连接。
2.法兰连接：适用于大口径的球阀，如DN40、DN50及以上，一般采用法兰连接。
三、结构长度
球阀的结构长度通常是指其整体长度，即从阀杆端到阀门另一端的最大长度。
不同规格的球阀结构长度可能不同，但通常情况下，球阀的结构长度应符合相关标准要求。
四、适用介质
球阀适用于各种流体介质，包括气体、液体和蒸汽等。
根据不同的使用环境和使用要求，球阀可以选择不同的材料和密封材料以适应不同的介质特性。
例如，在高温高压环境下，需要选用耐高温高压的材料和密封材料。
五、操作方式
球阀的操作方式可以根据实际需要选择手动、电动、气动或液动等方式。
其中，手动球阀是最常见的一种操作方式，电动和气动则适用于需要自动化控制的
环境。
液动则适用于需要大扭矩操作的环境。
在选择操作方式时，应考虑实际工况、操作方便性以及后期维护等因素。
综上所述，球阀尺寸标准包括尺寸范围、连接方式、结构长度、适用介质和操作方式等方面。
在选择和使用球阀时，应根据实际需求和工况条件综合考虑这些因素，以确保球阀能够满足使用要求并符合相关标准规范。
阀门结构尺寸一览表
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（阀门结构尺寸一览表）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为阀门结构尺寸一览表的全部内容。
阀门结构尺寸一览表1、单闸板闸阀
2、双闸板闸阀(PN1。
0Mpa)
3、截止阀（包括柱塞截止阀)
注：①铁制截止阀为110
②铁制截止阀为140
③氨用、氯用截止阀为650
④氨用氯用截止阀为700
4、J11型丝接截止阀（PN1.6Mpa)
5、旋启式止回阀(H44系列）
6、升降式止回阀（H41系列)
7、钢制金属密封蝶阀
8、球阀。
常用阀门盘根尺寸序号阀门规格型号盘根尺寸（mm）数量（个）1Z41H-25 DN250φ48×33×5302J41H-25 DN200φ60×45×5303Z41H-25 DN200φ44×30×5304J26R-J101 DN150φ42×28×5305J41H-25 DN150φ50×33×5306Z41H-25 DN150φ42×26×5307J41H-25 DN100φ44×30×5308Z41H-25 DN100φ40×26×5309Z41H-25 DN80φ36×22×53010J41H-25 DN50φ30×19×53011Z41H-25 DN50φ27×17×53012Z41H-25 DN40φ26×16×53013Z41H-25 DN25φ19×11×53014Z41H-25 DN20φ16×9×53015J41H-25 DN15φ17×11×53016J41H-300LB DN65φ38×25×55017J61H-1500LB DN50φ30×20×55018J41H-1500LB DN50φ32×22×55019J41H-1500LB DN40φ30×19×55020J41H-1500LB DN25φ26×16×55021J41H-1500LB DN20φ20×13×550备注成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口。
常用阀门盘根尺寸常用阀门盘根尺寸序号阀门规格型号盘根尺寸（mm）数量（个）1Z41H-25 DN250φ48×33×5302J41H-25 DN200φ60×45×5303Z41H-25 DN200φ44×30×5304J26R-J101 DN150φ42×28×5305J41H-25 DN150φ50×33×5306Z41H-25 DN150φ42×26×5307J41H-25 DN100φ44×30×5308Z41H-25 DN100φ40×26×5309Z41H-25 DN80φ36×22×53010J41H-25 DN50φ30×19×53011Z41H-25 DN50φ27×17×53012Z41H-25 DN40φ26×16×53013Z41H-25 DN25φ19×11×53014Z41H-25 DN20φ16×9×53015J41H-25 DN15φ17×11×53016J41H-300LB DN65φ38×25×55017J61H-1500LB DN50φ30×20×55018J41H-1500LB DN50φ32×22×55019J41H-1500LB DN40φ30×19×55020J41H-1500LB DN25φ26×16×55021J41H-1500LB DN20φ20×13×550备注成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口成型石墨+304钢丝加强带45°切口。

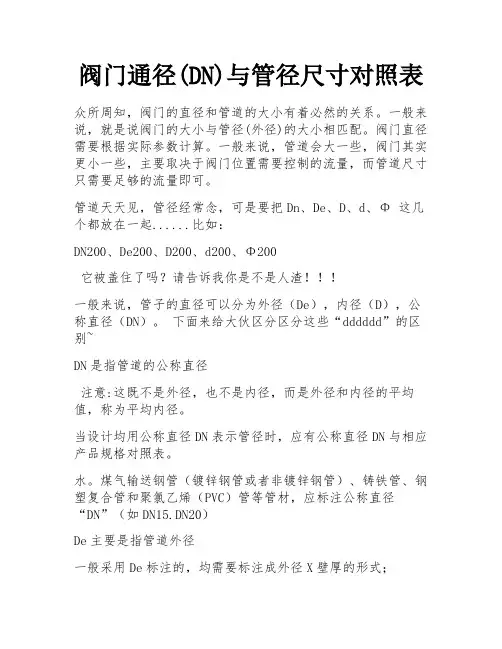

阀门通径(DN)与管径尺寸对照表众所周知，阀门的直径和管道的大小有着必然的关系。
一般来说，就是说阀门的大小与管径(外径)的大小相匹配。
阀门直径需要根据实际参数计算。
一般来说，管道会大一些，阀门其实更小一些，主要取决于阀门位置需要控制的流量，而管道尺寸只需要足够的流量即可。
管道天天见，管径经常念，可是要把Dn、De、D、d、Φ 这几个都放在一起......比如：DN200、De200、D200、d200、Φ200它被盖住了吗？请告诉我你是不是人渣一般来说，管子的直径可以分为外径（De），内径（D），公称直径（DN）。
下面来给大伙区分区分这些“dddddd”的区别~DN是指管道的公称直径注意:这既不是外径，也不是内径，而是外径和内径的平均值，称为平均内径。
当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
水。
煤气输送钢管（镀锌钢管或者非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15.DN20）De主要是指管道外径一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25×2.5mmDN25 De32×3mmDN32 De40×4mmDN40 De50×4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。
不搞清楚很容易在采购、施工过程中造成损失。
两种管道材料的连接方式无非就是螺纹连接和法兰连接。
其他连接方式很少使用。
镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
阀门大小尺寸标准-回复以下是一篇关于阀门大小尺寸标准的文章：引言：阀门作为工业装置中的重要组成部分，扮演着控制和调节流体的角色。
在设计和安装阀门时，选择正确的大小尺寸是至关重要的。
本文将一步一步回答阀门大小尺寸标准的相关问题，以帮助读者更好地理解和应用。
第一部分：阀门尺寸的基本参数阀门尺寸的基本参数包括阀门口径、阀座直径和阀门长度。
阀门口径通常用英寸（inch）或毫米（mm）表示，是指阀门进出口的内径。
而阀座直径则是阀门内部封闭介质的通道直径，通常比阀门口径小。
阀门长度是指从阀体的底部到阀杆顶端的距离，这个参数对于阀门的摩擦损失和安装空间的要求非常重要。
第二部分：阀门尺寸的选择原则阀门尺寸的选择原则主要包括流量计算、流速和压降控制、气候条件和系统安全性。
首先，根据管道系统的流量进行计算，以确定所需阀门口径。
其次，根据流速和压降要求，选择合适的阀座直径，以实现良好的控制效果。
同时，考虑气候条件（例如高温或低温）对阀门及其组件的影响，选择适当的材料和尺寸。
最后，确保阀门尺寸与系统的安全性要求相符，以防止发生意外事故。
第三部分：阀门尺寸标准的参考来源在选择阀门尺寸时，可以参考一些标准规范，如美国标准协会（ANSI）和国际标准化组织（ISO）的相关标准。
这些标准给出了各种类型的阀门的尺寸范围和标准数值，以确保阀门在不同的应用环境下能够正常工作。
此外，还可以参考一些专业手册和技术文献，以获取更详细的尺寸和应用要求。
第四部分：阀门尺寸的现场检查和调整在安装和调试阀门时，应进行现场检查和调整，以确保阀门的尺寸满足要求并获得最佳的控制效果。
首先，测量阀门的口径、阀座直径和长度，与设计要求进行对比。
其次，检查阀门的密封性能，确保没有泄漏现象。
如果发现问题，可以通过替换阀门部件或调整阀门的装配和工作参数来进行修正。
结论：阀门的大小尺寸标准是确保阀门正常运行和有效控制流体的重要因素。
在选择、安装和调试阀门时，我们应该了解阀门尺寸的基本参数、选择原则和参考来源，并进行现场检查和调整，以实现最佳效果。
50 243 64 灿180 200 I1.O 4-14 125 4-1S 125 4-18 65 21/2 4& 70 ?21 180 200 130 4-U145 4-1S 145 4-18 80 3 46 83 M6180 200 150 4*18 1.60 8-1S 16D 8-18 100 452 105 387 180 200 170 4r-18 1.80 8-18 180 8-18 (2) 56 11.5 411 180 2∞迎8-18 210 8-18 210 8-18150 200 68S660137164447S72270270280280,2252808-188-18240尊58-228-2224f1.2更8-2212-22250 1.Q 68 206 646 270 280 335 12-18 350 12-22 355 1226 300 1278 230 738 380 420 355 12-22 400 12-22 410 12-26 320 14 78 248 7d1. 380 420 445 12-22 460 16-22470 16-24的O450 161.S10211428?320877P384504SO4704m例55016-2216-225155651&2620-265255SS16-3020-30500 20 127 343 的3 480 490 600 20-22 620 20-26 65. 20-33 600 24 154 413 1131 480 490 405 20-26 725 20-30 77D 20-36 700 28 165 4-78 147& &40 &60 310 24-26 840 24-30 840 24-3& 8C0 32190 525 1533 6却660 320 24-30 950 24-33 950 24-39 POO 36 203 585 1655 750 860 1020 24-30 10iθ28-33 1050 28-39 1.OOC 40 216 &40 1765B50 900 1120 28-30 I1.M 28-36 11.70 28-42 1.200 48 1995850 河口1340 32-33 1380 32-39 13?0 32-481.40T 56 231.O IOQQ 925 1540 3S-36 1590153(5-42ιπι' 3O-4S1600 64 318 1030 2595 I(XX) 925 1760 +0-36 1820 1820 40-56 1800 72 356 1140 2810 HOT 980 1970 4A-3Q2021 444S 犯口A4-56 200C 80 406 1250 31.AC Hf1.O 980 2180 48-42 2230 *8-48 2230处62三、产品尺寸五、产品尺寸橡胶接头规格尺寸公不尔彳主 端部外径中央至一面 CentertoEnd中央.宝山心 Centertocenter芍面至维面 BacktoFaceNomina1. DiameterDNNPS15 1/2 NQ3MoutsideD1.iamietera1.Beve1.A 系列 b^∙"j11SeriesAB21.3 IBN&专 N5450头45°E1.bOA长半径1.ong Radius16 -IO 长半径1.ong Radius38 30 300头日EX>例力"ΓI'Short RadIius长半径1.ong Radius 76 76rfon1uuT6. 18O a E1.t>DW长半夜 /A 壬三Short 手? RadiusUJ1.ong •49 51K 短半径£案列.Shctr1.RadiusN5 1 337 32 Z2 36N5 76 51 &G 41 32 1.1/4 42.4 3B 25 日B 32 ©5 64 70 52 40 1.1/2 46.3 45 29 5736 114 76 S3 6250 2 G-0.3 57 35 7651 152 10N 106 ei65 2.1/276.1(73)7644 gs Gd 190 127 132 1DOeo3B825111476NNg152n>12190 3.1/2 101.6 - 57 12369 267 176 194 140 100 4 1143 ιos G4******* SO5 203 210 75g125 5 1397 133 79 190127 3s1. 254 262 197 1&0 6 1683 150 96 220152 457 305 313 257200 3 219.I1.Z19-1Z7 305203 610 406 414 313250 10 273V 273 159 3B1254 762 &O8 51B 3-911 300 12 323分325 1O457305 914 GIO 619 4.G.7 3&0 ∣4 S556 377 222 533S&G ©fi7 711 711 533400 16 a口行K 4Z& 254 161口406 1219 813 013 m□450 1e 457_2 47S zee 6BG457f1372 ?14 914 666500 20 50BQ 529 3-18 76250B ■15241016 1016 762 5&0 2255D - 343 838559 1S76 HIS ■111S S&B€0024 610 630 381 914610 1829 1219 1219 914 S&0 26 &&O - 4O& 991&60 19-82 1320700 20 711 72043S 10-67711 2134 1422 •750 30 762 - 470 11143762 2266 1524 - - 800 32 813 820 502 1219313 2438 1626 - - 850 34 864 - 533 1295864 2590 1728 - - 900 36 914 920 5€51372914 2744 1B28 -g5∙38 ■5- SOO 1I44S9G5 2896 1930 - - 1000 4□-1O1G 1020 S32 15241016 3D4B 2032 - - 10&D 42 io£7 - £60 16001067 3200 2134 - .・1100 44 1118 1120 696 16761118 3352 223611&0 46 1168 - 727 17531168 3406 23361ZOO48 IZZO 1220 759 1S291IZ19,3&5S 2440水泵设备减震器,水泵减震垫型水泵阻尼弹蓄减震器ZIApumpdainpingspringdamper以F图片由淞江集团找术部工程师提供!ZTA-12 120 钝168 75 5.4 60 767590 10 10 ZTA-1B 180 115 218 9.5 14 6G 767590 10 10 ZTA-25 250 153 28812.5 I? 60767590 10 10 2TA-40 400 2513 22 3 60767590 10 10ZIA-55 550 336680 30 21.6 707675 90 10 10 ZTA-80 800 545 1050 41 28.7 105 103 WO 120 12 10 ZTA-120 1200 1560 44 31 110 103 WO 19.12 10 ZTA-16C 1600 1150 2180 63 33 110 103 100 120 12 10ZIA-240 2r1600 3100 85 35.6 110 103 100 1O14 10ZTA-320 32CQ 2150 QQ 127 70 130 140 135 165 14 14 ZTA-460 4800 2950 5750 175 77 130 t40 135 165 14 14 ZTA-640 6400 4170 6300 1&0 125 130 140 135 165 14 14 ZTA-820 H 5300 10550 Z30 14Q 150 205 1?2 240 U 16 ZTA-IDOOInnn6050 12500 420170 150 205 1?2 240 16 14 ZTA-12B012000 8300 15600 560195 15Q 205192 240 16 16ZTA-150015000 8500 19500 600 220 150 205 192 240 16 1dZTA-200020000 10000 28000 800 290 150 205 1?2 240 1616 ZfA-270010000 6050 12500 1000 370 160 320 192 240 20/ZTA,350012800 S300 16500 1200 430 160 320 192 240 20/ ZTA-4A0015000 8500 1^500 600 220 160 320 192 2dQ 20/。
阀门尺寸
一、D343H蜗轮传动硬密封蝶阀
产品介绍：
产品名称 :D343H蜗轮传动硬密封蝶阀
型号：D343H
口径：50～2000mm
压力： 1.0MPa～2.5MPa
材质：铸钢、不锈钢
一、D343H蜗轮传动硬密封蝶阀产品概述
我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、D343H蜗轮传动硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安
装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、D343H蜗轮传动硬密封蝶阀主要技术参数
四、D343H蜗轮传动硬密封蝶阀主要零部件材料
五、D343H蜗轮传动硬密封蝶阀采用标准
六、D343H-10/16/25/蜗轮传动硬密封蝶阀主要外形连接尺寸
(单位:mm)
二、D71X对夹软密封蝶阀
更新时间：2006-7-11 14:39:36
产品介绍：
产品名称 :D71X对夹软密封蝶阀
型号：D71X
口径：50～300mm
压力：0.6MPa～1.6MPa
材质：铸钢、铸铁、不锈钢
一、D71X对夹软密封蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、D71X对夹软密封蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、D71X对夹软密封蝶阀主要结束参数
四、D71X对夹软密封蝶阀主要零部件材料
五、D71X对夹软密封蝶阀执行标准
六、D71X-6/10/16对夹式软密封蝶阀主要外形连接尺寸单位：mm
200601644303531502808-182958-222958-22 2506820649935315033512-1835012-2235512-26 3007823057038015039512-2240012-2241012-26
三、D371X对夹式蜗轮传动软密封蝶阀
产品介绍：
产品名称 : D371X对夹式蜗轮传动软密封蝶阀
型号：D371X
口径：50～1200mm
压力：0.6MPa～1.6MPa
材质：铸钢、铸铁、不锈钢
一、D371X对夹式蜗轮传动软密封蝶阀产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、D371X对夹式蜗轮传动软密封蝶阀特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、D371X对夹式蜗轮传动软密封蝶阀主要结束参数
四、D371X对夹式蜗轮传动软密封蝶阀主要零部件材料
五、D371X对夹式蜗轮传动软密封蝶阀执行标准
六、D371X-6/10/16对夹式蜗轮传动软密封蝶阀主要外形连接尺寸
单位：mm
四、法兰连接直通工篮式过滤器
产品名称：SBL34型
五、HC42T静音止回阀更新时间：2006-7-11 17:03:47
HC42T静音止回
阀
HC42T静音止回阀结构及用途
该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。
内部流道采用流线型设计，
压力损失小，阀瓣启闭
行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。
该阀主要用于给水、排水
、消防、暖通系统，
可安装于水泵出口处，防止介质倒流及水锤对泵的损坏。
HC42T静音止回阀主要技术参数
公称压力 1.0 1.6 2.5最高工作压力 1.0 1.6 2.5密封试验压力 1.1 1.76 2.75壳体试验压力 1.5 2.4 3.75适用介质水
介质温度X＜80℃，T≤150℃，H≤200℃
公称通径L
50120
65150
80180
100240
125300
主要零件材料
注:法兰连接尺寸：铁制阀门按GB4216.4（5）-84标准，钢制阀门按GB/T9113.1-2000（RF）标准。
六、H76X/H76H 对夹蝶式双瓣止回阀
商品描述：
H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。
由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。
该阀主要适用于城市、工业及高层建筑给水、排水管网上。
由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。
|
七、KXT 可曲绕橡胶接头
商品描述：产品采用内胶层，多层尼龙帘布增强，外胶层复合的橡胶球体和松套法兰组成，具有耐压高、弹性好、位移变形量大，吸振降噪效果明显，安装灵活方便等特点，可广
泛应用于给排水，暧通空调、消防、船舶、建筑物、造纸、制药等各类水泵、风机、设备等管道系统。
八、CS41H、CS11H自由浮球式蒸汽疏水阀
自由浮球式蒸汽疏水阀
产品型号：CS41H、CS11H
疏水阀概述：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
工作原理：
本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
结构特点：
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
主要外形及连接尺寸
Main External And Connecting Dinension：
尺寸Dimensions 型号Type CS11H-16C
口径
DN
152025324050 L150150150270280290 H195195195250290300 H1103103103108108108
主要零件材料
Materal For Main Parts：
主要零件Main Part材料Material
阀体Body碳钢Carbon Steel
阀盖Donnet碳钢Carbon Steel
阀座Seat不锈钢Atainless Steel 过滤器Percolator
不锈钢Atainless Steel
九、Y型过滤器：。
