法兰式蝶阀与对夹式蝶阀的区别

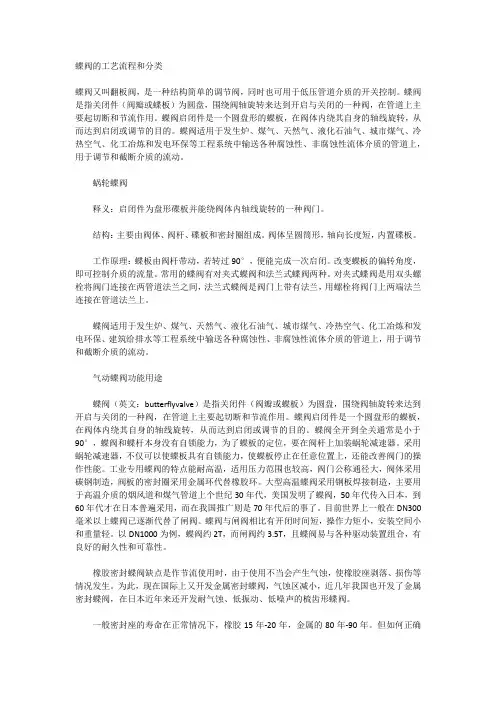

蝶阀的工艺流程和分类蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

蜗轮蝶阀释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、碟板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置碟板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。

改变蝶板的偏转角度，即可控制介质的流量。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

气动蝶阀功能用途蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。

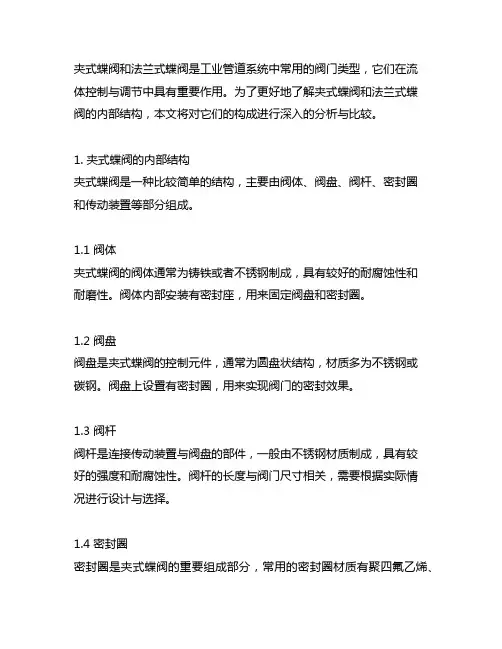

夹式蝶阀和法兰式蝶阀是工业管道系统中常用的阀门类型，它们在流体控制与调节中具有重要作用。

为了更好地了解夹式蝶阀和法兰式蝶阀的内部结构，本文将对它们的构成进行深入的分析与比较。

1. 夹式蝶阀的内部结构夹式蝶阀是一种比较简单的结构，主要由阀体、阀盘、阀杆、密封圈和传动装置等部分组成。

1.1 阀体夹式蝶阀的阀体通常为铸铁或者不锈钢制成，具有较好的耐腐蚀性和耐磨性。

阀体内部安装有密封座，用来固定阀盘和密封圈。

1.2 阀盘阀盘是夹式蝶阀的控制元件，通常为圆盘状结构，材质多为不锈钢或碳钢。

阀盘上设置有密封圈，用来实现阀门的密封效果。

1.3 阀杆阀杆是连接传动装置与阀盘的部件，一般由不锈钢材质制成，具有较好的强度和耐腐蚀性。

阀杆的长度与阀门尺寸相关，需要根据实际情况进行设计与选择。

1.4 密封圈密封圈是夹式蝶阀的重要组成部分，常用的密封圈材质有聚四氟乙烯、丁腈橡胶等，能够有效地实现阀门的密封功能。

1.5 传动装置夹式蝶阀的传动装置通常包括手轮、电动执行器或气动执行器等，用来实现阀门的开关和调节功能。

2. 法兰式蝶阀的内部结构法兰式蝶阀相对于夹式蝶阀来说，在内部结构上稍微复杂一些，主要由阀体、阀盘、阀杆、密封圈、传动装置和法兰连接部分等组成。

2.1 阀体法兰式蝶阀的阀体也通常为铸铁或不锈钢制成，具有较好的耐腐蚀性和耐磨性。

阀体内部也安装有密封座，用来固定阀盘和密封圈。

2.2 阀盘和夹式蝶阀相似，法兰式蝶阀的阀盘也是圆盘状结构，材质多为不锈钢或碳钢，上设置有密封圈。

2.3 阀杆法兰式蝶阀的阀杆与夹式蝶阀相似，一般由不锈钢材质制成，具有较好的强度和耐腐蚀性。

2.4 密封圈法兰式蝶阀的密封圈与夹式蝶阀一样，常用的密封圈材质有聚四氟乙烯、丁腈橡胶等，能够有效地实现阀门的密封功能。

2.5 传动装置法兰式蝶阀的传动装置和夹式蝶阀相似，通常包括手轮、电动执行器或气动执行器等，用来实现阀门的开关和调节功能。

2.6 法兰连接部分法兰式蝶阀与管道连接的部分采用法兰连接，通常为对焊法兰或者螺纹法兰。

阀门的种类1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，截止阀，其作用是接通或截断管路中的介质。

截断阀种类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放。

水泵吸水关的底阀也属于止回阀类。

(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

(6) 排气阀：排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN≤的阀门。

(3) 中压阀：指公称压力PN为、、的阀门。

(4) 高压阀：指工称压力PN为10~80Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<-100℃的阀门。

(2) 低温阀：用于介质工作温度-100℃≤t≤-29℃的阀门。

(3) 常温阀：用于介质工作温度-29℃<t<120℃的阀门。

(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门。

(5) 高温阀：用于介质工作温度t>450℃的阀门。

1. 闸阀又叫闸板阀或闸门，闸阀的闸板运动方向与流体方向相垂直，闸阀只能作全开和全，不能作调节和节流。

按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

对夹式蝶阀木雨林风百科名片对夹式蝶阀对夹式蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。

对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

基本概况对夹式蝶阀蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹性软密封和金属密封两种密封型式。

弹性软密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

金属密封能适应较高的工作温度，弹性软密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

本类阀门在管道中一般应当水平安装。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀（阀门本身无法兰）是用双头螺栓将阀门连接在两管道法兰之间；法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

性能比较公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水？闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。

闸阀体积大，占用空间大。

蝶阀体积小，占用空间小。

具体选用的时候，还要考虑介质的温度、阀门的密封和填料。

规范规定公称直径大于50的用碟阀。

对夹式蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。

解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。

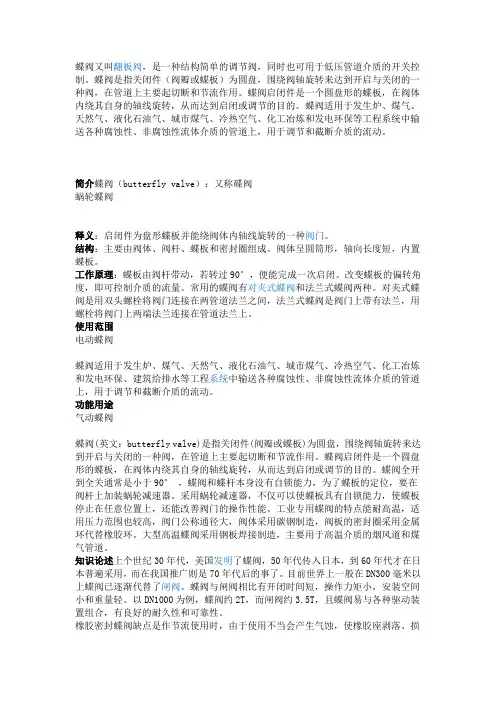

蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

简介蝶阀（butterfly valve）：又称碟阀蜗轮蝶阀释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。

改变蝶板的偏转角度，即可控制介质的流量。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

使用范围电动蝶阀蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

功能用途气动蝶阀蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。

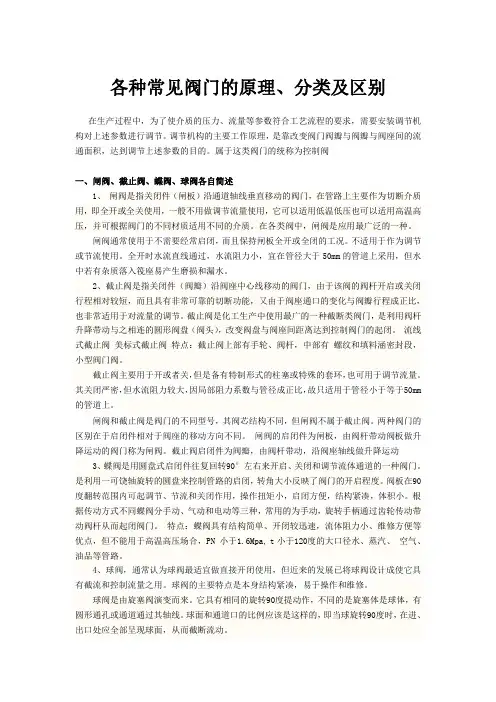

各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。

调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。

属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。

在各类阀中，闸阀是应用最广泛的一种。

闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。

2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。

截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。

流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。

截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。

其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。

闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。

两种阀门的区别在于启闭件相对于阀座的移动方向不同。

闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。

截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。

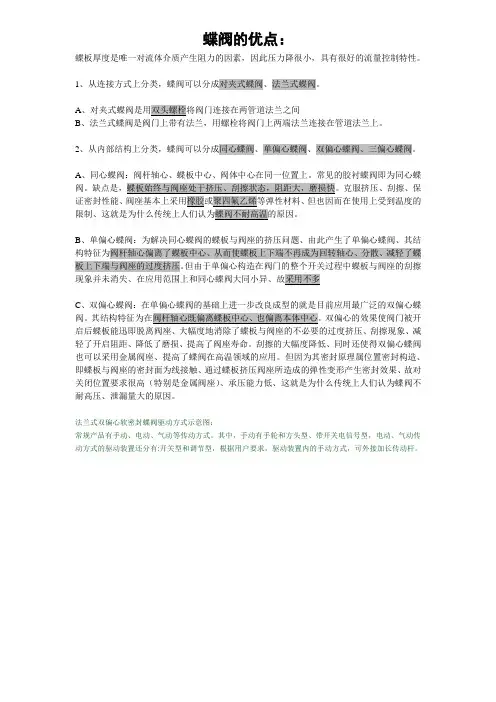

蝶阀的优点：蝶板厚度是唯一对流体介质产生阻力的因素，因此压力降很小，具有很好的流量控制特性。

1、从连接方式上分类，蝶阀可以分成对夹式蝶阀、法兰式蝶阀。

AB、法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

2、从内部结构上分类，蝶阀可以分成同心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。

AB、单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多C阀。

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高（特别是金属阀座）、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。

法兰式双偏心软密封蝶阀驱动方式示意图：常规产品有手动、电动、气动等传动方式。

其中，手动有手轮和方头型、带开关电信号型，电动、气动传动方式的驱动装置还分有:开关型和调节型，根据用户要求，驱动装置内的手动方式，可外接加长传动杆。

法兰式双偏心软密封蝶阀密封结构图：法兰式双偏心软密封蝶阀主要零部件材质：法兰式双偏心软密封蝶阀的结构特征：1.当开启阀门时，只需阀板旋转很小的转角，阀板即迅速脱离阀座，密封副的磨损行程非常小，从而有效地提高了阀门的使用寿命。

2.阀门开启过程中，阀板呈现既旋转又逐渐加大位移量的偏移。

3.阀板在全开位置时，阀板密封面与阀体的阀座完全脱离，不会受到阀座的压力。

蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。

根据其特点和用途的不同，蝶阀可以分为以下几类。

一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。

这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。

2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。

这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。

3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。

这种蝶阀适用于高温、高压、腐蚀性流体的控制。

二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。

它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。

手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。

2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。

当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。

气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。

3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。

电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。

电动蝶阀适用于需要远程控制和调节的场合。

三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。

阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。

这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。

2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。

阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。

线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。

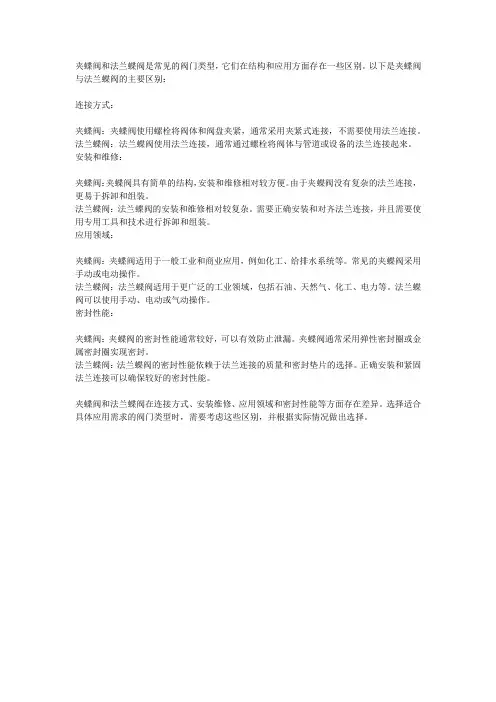

夹蝶阀和法兰蝶阀是常见的阀门类型，它们在结构和应用方面存在一些区别。

以下是夹蝶阀与法兰蝶阀的主要区别：
连接方式：
夹蝶阀：夹蝶阀使用螺栓将阀体和阀盘夹紧，通常采用夹紧式连接，不需要使用法兰连接。

法兰蝶阀：法兰蝶阀使用法兰连接，通常通过螺栓将阀体与管道或设备的法兰连接起来。

安装和维修：
夹蝶阀：夹蝶阀具有简单的结构，安装和维修相对较方便。

由于夹蝶阀没有复杂的法兰连接，更易于拆卸和组装。

法兰蝶阀：法兰蝶阀的安装和维修相对较复杂。

需要正确安装和对齐法兰连接，并且需要使用专用工具和技术进行拆卸和组装。

应用领域：
夹蝶阀：夹蝶阀适用于一般工业和商业应用，例如化工、给排水系统等。

常见的夹蝶阀采用手动或电动操作。

法兰蝶阀：法兰蝶阀适用于更广泛的工业领域，包括石油、天然气、化工、电力等。

法兰蝶阀可以使用手动、电动或气动操作。

密封性能：
夹蝶阀：夹蝶阀的密封性能通常较好，可以有效防止泄漏。

夹蝶阀通常采用弹性密封圈或金属密封圈实现密封。

法兰蝶阀：法兰蝶阀的密封性能依赖于法兰连接的质量和密封垫片的选择。

正确安装和紧固法兰连接可以确保较好的密封性能。

夹蝶阀和法兰蝶阀在连接方式、安装维修、应用领域和密封性能等方面存在差异。

选择适合具体应用需求的阀门类型时，需要考虑这些区别，并根据实际情况做出选择。

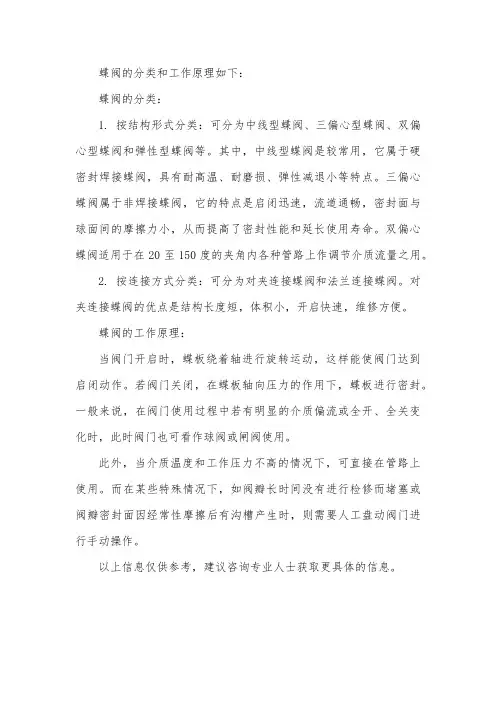

蝶阀的分类和工作原理如下：
蝶阀的分类：
1. 按结构形式分类：可分为中线型蝶阀、三偏心型蝶阀、双偏心型蝶阀和弹性型蝶阀等。

其中，中线型蝶阀是较常用，它属于硬密封焊接蝶阀，具有耐高温、耐磨损、弹性减退小等特点。

三偏心蝶阀属于非焊接蝶阀，它的特点是启闭迅速，流道通畅，密封面与球面间的摩擦力小，从而提高了密封性能和延长使用寿命。

双偏心蝶阀适用于在20至150度的夹角内各种管路上作调节介质流量之用。

2. 按连接方式分类：可分为对夹连接蝶阀和法兰连接蝶阀。

对夹连接蝶阀的优点是结构长度短，体积小，开启快速，维修方便。

蝶阀的工作原理：
当阀门开启时，蝶板绕着轴进行旋转运动，这样能使阀门达到启闭动作。

若阀门关闭，在蝶板轴向压力的作用下，蝶板进行密封。

一般来说，在阀门使用过程中若有明显的介质偏流或全开、全关变化时，此时阀门也可看作球阀或闸阀使用。

此外，当介质温度和工作压力不高的情况下，可直接在管路上使用。

而在某些特殊情况下，如阀瓣长时间没有进行检修而堵塞或阀瓣密封面因经常性摩擦后有沟槽产生时，则需要人工盘动阀门进行手动操作。

以上信息仅供参考，建议咨询专业人士获取更具体的信息。

各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。

调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。

属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。

在各类阀中，闸阀是应用最广泛的一种。

闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。

2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。

截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。

流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。

截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。

其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。

闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。

两种阀门的区别在于启闭件相对于阀座的移动方向不同。

闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。

截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。

电动对夹式蝶阀与电动法兰蝶阀的区分及选用简介蝶阀作为一种常用的掌控流体介质的管道附件，其起关断作用的阀瓣形状仿佛蝴蝶，因此得名为蝶阀。

随着科技的进展，电动蝶阀渐渐被广泛应用，其中电动对夹式蝶阀和电动法兰蝶阀则是较为常见的两种。

本文将从以下几个方面分析电动对夹式蝶阀和电动法兰蝶阀之间的区分，并对它们的选用提出建议。

区分结构设计电动对夹式蝶阀电动对夹式蝶阀是由阀体、阀板、对夹式夹紧装置、电动执行器等部件构成。

它的阀板是圆形的，连续旋转可以实现开关管道。

对夹式夹紧装置位于阀体的两端，可以与管路安装的法兰相连接，通过夹紧装置的力将法兰固定在阀门的两端。

电动法兰蝶阀电动法兰蝶阀则由阀体、阀板、电动执行器、法兰和法兰密封垫等部件构成。

它的阀板也是圆形的，可以连续旋转开闭管道。

与电动对夹式蝶阀不同的是，电动法兰蝶阀的接口是法兰，安装时需要将阀门与管道的两端通过法兰连接起来，再用法兰密封垫密封。

优缺点电动对夹式蝶阀电动对夹式蝶阀的优点在于：1.对夹式连接结构简单牢靠，拆装便利。

2.夹紧力大，连接紧密，密封牢靠。

3.稳定性强，结构简单，使用寿命较长。

但也存在一些缺点：1.外形较为臃肿，占用空间大。

2.对夹式连接结构的局限性较大，大小范围有限制。

电动法兰蝶阀电动法兰蝶阀的优点在于：1.法兰连接便利，大小范围广，可以充分更广泛的管道应用要求。

2.法兰式蝶阀阀门密封较好，导致流失小，维护简单。

而缺点紧要包括：1.法兰连接结构多而杂，安装较为繁琐。

2.法兰式蝶阀的密封性不能很好地适应极端环境。

选用在选择电动对夹式蝶阀或电动法兰蝶阀时，需要依据实在的使用场合和流体介质属性等因素进行综合考虑和评估。

一般来说，应当从以下几个方面进行权衡和选择：功能性能需要依据应用场合和流体介质要求，考虑阀门的个性化功能。

如自动掌控需要接受电动蝶阀，手动掌控需要接受手动蝶阀等。

环境因素在选择阀门时，要使其材料和特点适应所在流体介质环境的特定要求。

对夹蝶阀与法兰蝶阀的区别
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹
性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。

金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。

蝶阀的结构原理尤其适合制作大口径阀门。

蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

“
本公司提供暖通行业文章、新闻，分享优秀案例。

并介绍各大品牌产品，拥有江森自控、霍尼韦尔、西门子、ZEASY、柯耐弗、杰克龙、迈拓等品牌销售授权。

中央空调配件。

对夹式蝶阀与法兰不配套的原因夹式蝶阀是一种常见的管道控制阀门，广泛应用于各种工业领域。

然而，在某些情况下，夹式蝶阀可能与法兰不配套，导致无法正常使用。

本文将探讨夹式蝶阀与法兰不配套的原因，并分析其可能的解决方法。

夹式蝶阀与法兰不配套的一个原因是尺寸不匹配。

夹式蝶阀和法兰在设计时需要考虑管道的尺寸和压力等因素，以确保其紧密连接并保持密封。

如果夹式蝶阀和法兰的尺寸不匹配，就无法实现紧密连接，从而导致泄漏和性能下降。

因此，在选择夹式蝶阀和法兰时，需要确保它们的尺寸相互匹配。

夹式蝶阀与法兰不配套的另一个原因是材料不匹配。

夹式蝶阀和法兰通常由不同的材料制成，如铸铁、不锈钢等。

这些材料具有不同的化学性质和物理性能，对于不同的工艺和介质具有不同的适应性。

如果夹式蝶阀和法兰的材料不匹配，可能会导致腐蚀、磨损、泄漏等问题。

因此，在选择夹式蝶阀和法兰时，需要根据具体的工艺要求和介质性质选择合适的材料。

第三，夹式蝶阀与法兰不配套的另一个原因是密封不良。

夹式蝶阀的密封性能主要依靠密封圈和密封面的配合。

如果夹式蝶阀和法兰的密封圈损坏或密封面磨损，就无法实现良好的密封效果，从而导致泄漏。

此外，夹式蝶阀和法兰的密封面也需要保持平整和清洁，以确保密封效果。

因此，在使用夹式蝶阀和法兰时，需要定期检查和更换密封圈，并保持密封面的清洁和平整。

解决夹式蝶阀与法兰不配套的问题有几种方法。

首先，可以选择具有相同尺寸和材料的夹式蝶阀和法兰，以确保它们能够紧密连接并保持良好的密封性能。

其次，可以通过更换密封圈和修复密封面来解决密封不良的问题。

另外，可以考虑使用适配件或转换件来连接夹式蝶阀和法兰，以实现它们的配套使用。

夹式蝶阀与法兰不配套可能导致泄漏、性能下降等问题。

尺寸不匹配、材料不匹配和密封不良是导致夹式蝶阀与法兰不配套的主要原因。

在选择和使用夹式蝶阀和法兰时，需要确保它们的尺寸和材料相互匹配，并保持密封圈和密封面的良好状态。

通过选择合适的配件和修复措施，可以解决夹式蝶阀与法兰不配套的问题，确保其正常运行和安全使用。

对夹连接与法兰连接的区别夹连接和法兰连接都是管道连接方式，但它们之间有着很大的区别。

下面将分别从四个方面为大家详细介绍这两种连接方式的不同之处。

一、连接方式夹连接是一种采用夹紧力进行管道连接的一种方式。

主要包括三个部分：一个连接体、一个弹性密封垫和一对夹具。

其主要特点是拆装方便、无需专业工具和专业人员、安全牢固。

因此，夹式连接广泛应用于食品、制药、饮料等行业的管道连接。

而法兰连接是一种通过法兰将两个管道连接起来的方式。

其主要包括法兰、法兰密封垫、螺栓等组成。

法兰连接具有连接可靠、强度高、密封性好等特点，广泛应用于化工、电力、石油、航空、造船等工业领域。

二、连接适用范围夹连接主要适用于不需要高压、高温、大直径的管道连接。

一般来说，夹连接适用于管径小于DN50的管道。

并且由于夹式连接结构简单，对介质有较高的要求；例如介质润滑性好，表面光滑没有划痕和凹陷。

法兰连接可以适用于各种管径、各类压力、各种温度的管道连接。

并且在选择法兰时，还要考虑介质的酸碱度等因素。

因此，相比夹连接，法兰连接更加全面、广泛、实用。

三、连接安全系数夹式连接与法兰连接两者在连接安全系数上有着较大差异。

夹式连接的密封材料被破坏时，就容易漏气、漏液，尤其在夹紧力不足时，更容易出现漏气现象，不过在其适用范围之内，夹式连接的安全性还是很高的。

法兰连接施工难度相比夹式连接较大，需要专业的人员和设备，在管道连接过程中，必要的力度和扭矩，以及适当的紧固顺序是保证其密封性的基础，避免漏气、漏液问题。

四、连接费用夹式连接与法兰连接的测量和配件安装费用、的费用差别很大，出现漏气漏液再进行修补维护时，费用也会有所不同。

夹式连接的配件比较容易拆卸，且装拆配件的速度比较快，相应的维护费用也较低。

而法兰连接因为在施工时需要精确的施工技术和精密的设备，所以在人力、物力、时间上的投资较大，其维护费用也相应较高。

综上所述，夹式连接和法兰连接各有其适用范围和应用特点，我们应根据实际情况选择所需要的管道连接方式。

对夹连接与法兰连接的区别在工程领域中，对夹连接和法兰连接是两种常见的连接方式。

它们在连接结构、安装方式和应用范围等方面存在一些区别。

对夹连接是通过夹紧两个零件来实现连接的。

一般来说，对夹连接多用于管道连接，如水管、气管等。

对夹连接的特点是简单、快捷，安装和拆卸方便。

它可以通过调整夹紧力来确保连接的紧密性，因此可以实现可靠的密封性。

对夹连接通常采用螺栓或夹具来固定两个零件，以确保连接的稳定性和安全性。

与对夹连接相比，法兰连接是通过法兰将两个零件连接在一起。

法兰连接的特点是结构复杂，但连接牢固，适用于高压、高温和大流量的场合。

法兰连接一般由两个法兰、垫片和螺栓组成。

其中，法兰是连接的核心部件，通过螺栓将两个法兰紧密地固定在一起，垫片则用于填充法兰之间的间隙，以确保连接的密封性。

法兰连接具有结构稳定、可靠性高的特点，广泛应用于化工、石油、电力等领域。

在安装方式上，对夹连接和法兰连接也存在一些差异。

对夹连接一般是通过调整夹紧力来实现连接的，安装和拆卸相对简单。

而法兰连接则需要进行法兰的对准和螺栓的拧紧，安装过程相对较为复杂，需要一定的专业知识和技能。

对夹连接和法兰连接在应用范围上也有所不同。

对夹连接适用于一些低压、低温和小流量的场合，如家庭自来水管道、空调水管等。

而法兰连接则适用于一些高压、高温和大流量的场合，如石油管道、化工管道等。

总结起来，对夹连接和法兰连接是两种常见的连接方式，在连接结构、安装方式和应用范围等方面存在一定的差异。

对夹连接适用于一些低压、低温和小流量的场合，具有安装简便、拆卸方便的特点；而法兰连接适用于一些高压、高温和大流量的场合，具有结构稳定、可靠性高的特点。

在实际应用中，我们可以根据具体的需求选择适合的连接方式，以确保连接的安全和可靠性。

蝶阀法兰标准蝶阀是一种常用的控制阀，具有结构简单、操作方便、密封可靠等优点，在工业生产中得到了广泛的应用。

而蝶阀的法兰连接方式对于其性能和安装使用起着至关重要的作用。

因此，蝶阀法兰标准的选择和应用显得尤为重要。

一、蝶阀法兰的种类。

蝶阀法兰主要分为法兰连接和对夹连接两种类型。

法兰连接是将蝶阀与管道法兰连接，通常采用螺栓紧固的方式，适用于管道连接较为严谨的场合；对夹连接则是将蝶阀与管道直接对接，通过夹紧或焊接来实现连接，适用于一些特殊场合。

二、蝶阀法兰的标准。

蝶阀法兰的标准主要包括国际标准、国内标准和企业标准。

国际标准主要有ISO、DIN等；国内标准则有GB、JB等；企业标准则是一些大型企业根据自身生产情况和实际需求制定的标准。

在选择蝶阀法兰时，需要根据具体的使用环境和要求来确定标准，以确保蝶阀能够正常使用并具有良好的密封性能。

三、蝶阀法兰的选用原则。

在选择蝶阀法兰时，需要考虑以下几个方面的原则：1. 耐压性能，蝶阀法兰的耐压性能直接关系到蝶阀的使用范围和安全性，因此需要根据管道的工作压力来选择合适的蝶阀法兰标准。

2. 密封性能，蝶阀法兰的密封性能直接关系到管道系统的泄漏情况，因此需要选择具有良好密封性能的蝶阀法兰。

3. 耐腐蚀性能，根据介质的性质和工作环境来选择耐腐蚀性能良好的蝶阀法兰，以确保蝶阀在恶劣环境下能够正常工作。

4. 安装便捷性，蝶阀法兰的安装方式应该简单、便捷，能够减少安装时间和成本。

四、蝶阀法兰的安装注意事项。

在安装蝶阀法兰时，需要注意以下几点：1. 安装前应检查蝶阀法兰的型号、规格和标准是否符合要求。

2. 安装时应确保蝶阀法兰的密封面清洁，避免杂质进入影响密封性能。

3. 安装时应根据蝶阀法兰的连接方式选择合适的安装工艺和工具。

4. 安装后需要进行密封性能测试，确保蝶阀法兰的安装质量。

五、蝶阀法兰的维护保养。

蝶阀法兰在使用过程中需要定期进行维护保养，主要包括清洗、润滑、检查密封性能等工作，以确保蝶阀的正常使用和延长使用寿命。
