带电粒子在匀强磁场中匀速圆周运动的临界问题

2024届物理一轮复习讲义专题强化十七带电粒子在匀强磁场中的多解和临界问题学习目标会分析带电粒子在匀强磁场中的多解问题和临界极值问题，提高思维分析综合能力。

考点一带电粒子在磁场中运动的多解问题造成多解问题的几种情况分析类型分析图例带电粒子电性不确定带电粒子可能带正电荷，也可能带负电荷，初速度相同时，正、负粒子在磁场中运动轨迹不同，形成多解如带正电，其轨迹为a；如带负电，其轨迹为b磁场方向不确定只知道磁感应强度大小，而未具体指出磁感应强度方向，由于磁感应强度方向不确定而形成多解粒子带正电，若B垂直纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b临界状态不唯一带电粒子飞越有界磁场时，可能穿过磁场飞出，也可能转过180°从入射界面一侧反向飞出，于是形成多解运动具有周期性带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解例1 (多选)(2022·湖北卷) 在如图1所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。

离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP 成30°角。

已知离子比荷为k ，不计重力。

若离子从P 点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组合为( )图1A.13kBL ，0° B.12kBL ，0° C.kBL ，60° D.2kBL ，60°答案 BC解析 若离子通过下部分磁场直接到达P 点，如图甲所示，甲根据几何关系，有R ＝L ，q v B ＝m v 2R ，可得v ＝qBLm ＝kBL ，根据对称性可知出射速度与SP 成30°角向上，故出射方向与入射方向的夹角为θ＝60°。

当粒子上下均经历一次时，如图乙所示，乙因为上下磁感应强度均为B ，则根据对称性有R ＝12L ，根据洛伦兹力提供向心力有q v B ＝m v 2R ，可得v ＝qBL 2m ＝12kBL ，此时出射方向与入射方向相同，即出射方向与入射方向的夹角为θ＝0°。

数学圆法巧解磁场中的临界问题一、应用技巧1.“放缩圆”法适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上界定方法以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法1如图所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是()A.电子在磁场中运动时间越长，其轨迹线越长B.电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C.在磁场中运动时间相同的电子，其轨迹线不一定重合D.电子的速率不同，它们在磁场中运动时间一定不相同【答案】　BC【解析】　由t=θ2πT知，电子在磁场中运动时间与轨迹对应的圆心角成正比，所以电子在磁场中运动的时间越长，其轨迹线所对应的圆心角θ越大，电子飞入匀强磁场中做匀速圆周运动，轨迹线弧长s=rθ，运动时间越长，θ越大，但半径r不一定大，s也不一定大，故A错误，B正确．由周期公式T=2πmqB知，电子做圆周运动的周期与电子的速率无关，所以电子在磁场中的运动周期相同，若它们在磁场中运动时间相同，但轨迹不一定重合，比如：轨迹4与5，它们的运动时间相同，但它们的轨迹对应的半径不同，由r= mvqB可知它们的速率不同，故C正确，D错误．2.“旋转圆”法适用条件速度大小一粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射定，方向不同入初速度为v0，则圆周运动半径为R=mv0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R=mvqB的圆上界定方法将一半径为R=mv0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法2如图所示为圆形区域的匀强磁场，磁感应强度为B，方向垂直纸面向里，边界跟y轴相切于坐标原点O。

带电粒子在匀强磁场中运动的临界极值及多解问题突破有界磁场中临界问题的处理方法考向1 “放缩法”解决有界磁场中的临界问题1.适用条件(1)速度方向一定，大小不同粒子源发射速度方向一定、大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化(2)轨迹圆圆心一一共线如图所示(图中只画出粒子带正电的情景)，速度V。

越大，运动半径也越大可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直速度方向的直线PP,上.2.方法界定以入射点P为定点，圆心位于PP,直线上，将半径放缩作轨迹，从而探索出临界条件，这种方法称为“放缩法”.［典例1］如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd区域内，O点是cd 边的中点.一个带正电的粒子仅在洛伦兹力的作用下，从O点沿纸面以垂直于cd边的速度射入正方形内，经过时间t。

刚好从c点射出磁场.现设法使该带电粒子从O点沿纸面以与Od成30°的方向，以大小不同的速率射入正方形内，粒子重力不计.那么下列说法中正确的是()A.若该带电粒子从ab边射出，它经历的时间可能为t。

5tB.若该带电粒子从bc边射出，它经历的时间可能为十3C.若该带电粒子从cd边射出，它经历的时间号2tD.若该带电粒子从ad边射出，它经历的时间可能为43［解析］作出从ab边射出的轨迹①、从bc边射出的轨迹②、从cd边射出的轨迹③和从ad边射出的轨迹④.由带正电的粒子从O点沿纸面以垂直于cd边的速度射入正方形内，经过时间t o刚好从c点射出磁场可知，带电粒子在磁场中做圆周运动的周期是2t o.由图可知，从ab边射出经历的时间一定不大片；从bc边射出经历的时间一定不大于不从cd边射...... . 5t t出经历的时间一定是丁；从ad边射出经历的时间一定不大于可，C正确.3 3［答案］C考向2 “旋转法”解决有界磁场中的临界问题1.适用条件(1)速度大小一定，方向不同带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度为一.一一、 ,.一.一 mv __ _____v,则圆周运动半径为区=”0.如图所示.o qB(2)轨迹圆圆心一一共圆mv 带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R=京的圆上. qB2.方法界定mv将一半径为R=氤的圆绕着入射点旋转，从而探索出临界条件，这种方法称为“旋转法”.qB［典例2］如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B=0.60 T.磁场内有一块平面感光板ab,板面与磁场方向平行.在距ab为l = 16 cm处，有一个点状的a粒子放射源S,它向各个方向发射a粒子，a...................... . .. ....... q . .. ...... . . 粒子的速度都是v=3.0X106 m/s.已知a 粒子的比何m=5.0X107 C/kg,现只考虑在纸面内 运动的a 粒子，求ab 板上被a 粒子打中区域的长度.［解题指导］过S 点作ab 的垂线，根据左侧最值相切和右侧最值相交计算即可.［解析］a 粒子带正电，故在磁场中沿逆时针方向做匀速圆周运动，用R 表示轨迹半径， 4 c V 2有 qvB=mR由此得R 瑞代入数值得R=10 cm,可见2R>l>R因朝不同方向发射的a 粒子的圆轨迹都过S,由此可知，某一圆轨迹在下图中N 左侧与 ab 相切，则此切点、就是a 粒子能打中的左侧最远点为确定、点的位置，可作平行于ab 的直线cd, cd 到ab 的距离为R,以S 为圆心，R 为半径，作圆弧交cd 于Q 点，过Q 作ab 的 垂线，它与ab 的交点即为，即：NP=R 2—(1—R) 2 = 8 cm再考虑N 的右侧.任何a 粒子在运动中离S 的距离不可能超过2R,在N 点右侧取一点P 2, 取SP=20 cm,此即右侧能打到的最远点由图中几何关系得NP 2=M (2R) 2 — 12=12 cm所求长度为P 1P 2=NP 1+NP 2代入数值得P 1P 2 = 20 cm.［答案］20 cm考向1带电粒子电性不确定形成多解受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度的条件 下，正、负粒子在磁场中运动轨迹不同，导致形成多解.［典例3］如图所示，宽度为d 的有界匀强磁场，磁感应强度为B, MM,和NN’是磁场左 右的两条边界线.现有一质量为m 、电荷量为q 的带电粒子沿图示方向垂直磁场射入.要使粒子 不能从右边界NN,射出，求粒子入射速率的最大值为多少？突破 带电粒子在磁场中运动的多解问题fl 兄 乂尹। x x J V X y K P 2 x b［解题指导］由于粒子电性不确定，所以分成正、负粒子讨论，不从NN,射出的临界条 件是轨迹与NN,相切.［解析］题目中只给出粒子”电荷量为q”，未说明是带哪种电荷，所以分情况讨论. 若q 为正电荷，轨迹是如图所示的上方与NN,相切的（圆弧，则轨道半径R \12 （2+ 2） Bqd ............... 一 一 一一 一 ......3 一 ........... 若q 为负电荷，轨迹是如图所示的下方与NN,相切的工圆弧，则轨道半径又—全解得『=（2-'⑵刎 m…… （2+ 2） Bqd （2— 2） Bqd,［答案］ --- 玄 ---- （q 为正电何）或 -- m ----- （q 为负电何）考向2磁场方向不确定形成多解有些题目只告诉了磁感应强度的大小，而未具体指出磁感应强度的方向，此时必须要考 虑磁感应强度方向不确定而形成的多解.［典例4］（多选）一质量为m 、电荷量为q 的负电荷在磁感应强度为B 的匀强磁场中绕固mvBq又d=R 解得v=R,mv' Bq M N।■乂 ।1 ।*［典例5］（多选）长为l 的水平极板间有垂直纸面向里的匀强磁场，如图所示，磁感应强 度为B,板间距离也为1,板不带电.现有质量为m 、电荷量为q 的带正电粒子（不计重力），从 左边极板间中点处垂直磁感线以速度v 水平射入磁场，欲使粒子不打在极板上，可采用的办法是（）定的正电荷沿固定的光滑轨道做匀速圆周运动，若磁场方向垂直于它的运动平面，且作用在 负电荷的电场力恰好是磁场力的三倍，则负电荷做圆周运动的角速度可能是（不计重 力）（） A. R 瘦 D. m 2qB C .— m D. qB m［解析］根据题目中条件“磁场方向垂直于它的运动平面”，磁场方向有两种可能，且 这两种可能方向相反.在方向相反的两个匀强磁场中，由左手定则可知负电荷所受的洛伦兹力 的方向也是相反的.当负电荷所受的洛伦兹力与电场力方向相同时，根据牛顿第二定律可知 _ V2 _ 4BqR v 4Bq4Bqv=m 万，得v= ，此种情况下，负电何运动的角速度为3=5=-；；当负电何所受的R m R m 洛伦兹力与电场力方向相反时,有2B qv=m V2, 丫=等,此种情况下,负电荷运动的角速度v 2Bq为3=R=/",应选A 、C.［答案］AC考向3临界状态不唯一形成多解如图所示，带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状， 因此，它可能直接穿过去了，也可能转过180°从入射界面反向飞出，于是形成了多解.如图 m所示.A.使粒子的速度v<Bq15BalB.使粒子的速度v>*C.使粒子的速度丫>平D.使粒子的速度v满足Bq^vV51a1［解析］带电粒子刚好打在极板右边缘，有r2 = (r-1)+12,又因r =%，解得v =誓；i V 12 i Bq i 4m粒子刚好打在极板左边缘，有r=l=M2，解得丫=整，故A、B正确. 2 4 Bq 2 4m［答案］AB考向4带电粒子运动的往复性形成多解空间中部分是电场，部分是磁场，带电粒子在空间运动时，运动往往具有往复性，因而形成多解.［典例6］如图所示，在x轴上方有一匀强磁场，磁感应强度为B；x轴下方有一匀强电场，电场强度为E.屏MN与y轴平行且相距L. 一质量m、电荷量为e的电子，在y轴上某点A 自静止释放，如果要使电子垂直打在屏MN上，那么：(1)电子释放位置与原点O的距离s需满足什么条件？(2)电子从出发点到垂直打在屏上需要多长时间？［解题指导］解答本题可分“两步走”：(1)定性画出粒子运动轨迹示意图.(2)应用归纳法得出粒子做圆周运动的半径r和L的关系.［解析］(1)在电场中，电子从A-O,动能增加eEs=1mv0在磁场中，电子偏转，半径为mv r = o r eB据题意，有(2n+1)r=L一eL2B2 . .所以S=2Em (2n+1)2(n=0,1,2,3,”)⑵在电场中匀变速直线运动的时间与在磁场中做部分圆周运动的时间之和为电子总的2s T T , Ee 2nm运动时间 t=(2n+1)、： w+z+nj,其中 a=%, T=—B-■. । a 乙ui e一— .一 BL , 、nm, 、整理后得 t=^+(2n+1)族("=。

18.4.带电粒子在磁场中运动的临界、多解问题要点一. 带电粒子在磁场中运动的临界问题1.临界问题的特点带电粒子在磁场中运动，由于速度或大小的变化，往往会存在临界问题，如下所示为常见的三种临界草图。

临界特点：（1）粒子刚好穿出磁场的条件：在磁场中运动的轨迹与边界相切.（2）根据半径判断速度的极值：轨迹圆的半径越大，对应的速度越大.（3）根据圆心角判断时间的极值：粒子运动转过的圆心角越大，时间越长.（4）根据弧长（或弦长）判断时间的极值：当速率一定时，粒子运动弧长（或弦长）越长，时间越长.2.解题思路分析思路：以临界问题的关键词“恰好”“最大”“至少”“要使......”等为突破口，寻找临界点，确定临界状态，画出临界状态下的运动轨迹，建立几何关系求解．往往采用数学方法和物理方法的结合：1.利用“矢量图”“边界条件”结合“临界特点”画出“临界轨迹”。

2.利用“三角函数”“不等式的性质”“二次方程的判别式”等求临界极值。

一般解题流程：3.探究“临界轨迹”的方法1. “伸缩圆”动态放缩法定点粒子源发射速度大小不同、方向相同的同种带电粒子时，其轨迹半径不同，相当于定点圆在“伸缩”。

特点：1.速度越大，轨迹半径越大。

2.各轨迹圆心都在垂直于初速度方向的直线上。

应用：结合具体情境根据伸缩法，可以分析出射的临界点，求解临界半径。

2. “旋转圆”旋转平移法定点粒子源发射速度大小相同、方向不同的同种带电粒子时，其轨迹半径相同，相当于定点圆在“旋转”特点：1.半径相同，方向不同。

2.各轨迹圆心在半径为R的同心圆轨迹上。

旋转圆的应用：结合具体情境，可以分析圆心角、速度偏向角、弦切角、弧长、弦长的大小；求解带电粒子的运动时间.应用情景1.（所有的弦长中直径最长）速度大小相同、方向不同的同种带电粒子，从直线磁场边界上P点入射。

M点是粒子打到直线边界上的最远点(所有的弦长中直径最长)．应用情景2.（所有的弦长中直径最长）速度大小相同方向不同的同种带电粒子，从圆形磁场边界上的P射入磁场；①若轨迹半径>磁场半径当PM距离为磁场直径时，粒子出射点与入射点之间的距离最远、共有弦最长、时间最长。

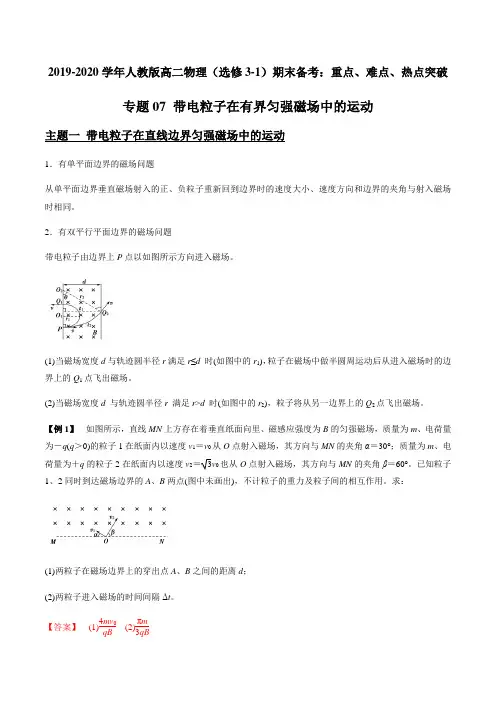

2019-2020学年人教版高二物理（选修3-1）期末备考：重点、难点、热点突破专题07 带电粒子在有界匀强磁场中的运动 主题一 带电粒子在直线边界匀强磁场中的运动1．有单平面边界的磁场问题从单平面边界垂直磁场射入的正、负粒子重新回到边界时的速度大小、速度方向和边界的夹角与射入磁场时相同。

2．有双平行平面边界的磁场问题带电粒子由边界上P 点以如图所示方向进入磁场。

(1)当磁场宽度d 与轨迹圆半径r 满足r ≤d 时(如图中的r 1)，粒子在磁场中做半圆周运动后从进入磁场时的边界上的Q 1点飞出磁场。

(2)当磁场宽度d 与轨迹圆半径r 满足r >d 时(如图中的r 2)，粒子将从另一边界上的Q 2点飞出磁场。

【例1】 如图所示，直线MN 上方存在着垂直纸面向里、磁感应强度为B 的匀强磁场，质量为m 、电荷量为－q (q ＞0)的粒子1在纸面内以速度v 1＝v 0从O 点射入磁场，其方向与MN 的夹角α＝30°；质量为m 、电荷量为＋q 的粒子2在纸面内以速度v 2＝3v 0也从O 点射入磁场，其方向与MN 的夹角β＝60°。

已知粒子1、2同时到达磁场边界的A 、B 两点(图中未画出)，不计粒子的重力及粒子间的相互作用。

求：(1)两粒子在磁场边界上的穿出点A 、B 之间的距离d ；(2)两粒子进入磁场的时间间隔Δt 。

【答案】 (1)4mv 0qB (2)πm 3qB【解析】(1)粒子在匀强磁场中做匀速圆周运动，有qvB ＝m v 2r ，则r ＝mv qB故d ＝OA ＋OB ＝2r 1sin 30°＋2r 2sin 60°＝4mv 0qB。

(2)粒子1做圆周运动的圆心角θ1＝5π3粒子2圆周运动的圆心角θ2＝4π3粒子做圆周运动的周期T ＝2πr v ＝2πm qB粒子1在匀强磁场中运动的时间t 1＝θ12πT 粒子2在匀强磁场中运动的时间t 2＝θ22πT 所以Δt ＝t 1－t 2＝πm 3qB。

带电粒⼦在匀强磁场中的运动1．若v∥B，带电粒⼦不受洛伦兹⼒，在匀强磁场中做匀速直线运动．2．若v⊥B，带电粒⼦仅受洛伦兹⼒作⽤，在垂直于磁感线的平⾯内以⼊射速度v做匀速圆周运动．3．半径和周期公式：（v⊥B）【解题⽅法点拨】带电粒⼦在匀强磁场中的匀速圆周运动⼀、轨道圆的“三个确定”（1）如何确定“圆⼼”①由两点和两线确定圆⼼，画出带电粒⼦在匀强磁场中的运动轨迹．确定带电粒⼦运动轨迹上的两个特殊点（⼀般是射⼊和射出磁场时的两点），过这两点作带电粒⼦运动⽅向的垂线（这两垂线即为粒⼦在这两点所受洛伦兹⼒的⽅向），则两垂线的交点就是圆⼼，如图（a）所⽰．②若只已知过其中⼀个点的粒⼦运动⽅向，则除过已知运动⽅向的该点作垂线外，还要将这两点相连作弦，再作弦的中垂线，两垂线交点就是圆⼼，如图（b）所⽰．③若只已知⼀个点及运动⽅向，也知另外某时刻的速度⽅向，但不确定该速度⽅向所在的点，如图（c）所⽰，此时要将其中⼀速度的延长线与另⼀速度的反向延长线相交成⼀⾓（∠PAM），画出该⾓的⾓平分线，它与已知点的速度的垂线交于⼀点O，该点就是圆⼼．⼆、解题思路分析1．带电粒⼦在磁场中做匀速圆周运动的分析⽅法．2．带电粒⼦在有界匀强磁场中运动时的常见情形．3．带电粒⼦在有界磁场中的常⽤⼏何关系（1）四个点：分别是⼊射点、出射点、轨迹圆⼼和⼊射速度直线与出射速度直线的交点．（2）三个⾓：速度偏转⾓、圆⼼⾓、弦切⾓，其中偏转⾓等于圆⼼⾓，也等于弦切⾓的2倍．三、求解带电粒⼦在匀强磁场中运动的临界和极值问题的⽅法由于带电粒⼦往往是在有界磁场中运动，粒⼦在磁场中只运动⼀段圆弧就飞出磁场边界，其轨迹不是完整的圆，因此，此类问题往往要根据带电粒⼦运动的轨迹作相关图去寻找⼏何关系，分析临界条件，然后应⽤数学知识和相应物理规律分析求解．（1）两种思路①以定理、定律为依据，⾸先求出所研究问题的⼀般规律和⼀般解的形式，然后再分析、讨论临界条件下的特殊规律和特殊解；②直接分析、讨论临界状态，找出临界条件，从⽽通过临界条件求出临界值．（2）两种⽅法物理⽅法：①利⽤临界条件求极值；②利⽤问题的边界条件求极值；③利⽤⽮量图求极值．数学⽅法：①利⽤三⾓函数求极值；②利⽤⼆次⽅程的判别式求极值；③利⽤不等式的性质求极值；④利⽤图象法等．（3）从关键词中找突破⼝：许多临界问题，题⼲中常⽤“恰好”、“最⼤”、“⾄少”、“不相撞”、“不脱离”等词语对临界状态给以暗⽰．审题时，⼀定要抓住这些特定的词语挖掘其隐藏的规律，找出临界条件．。

带电粒子在匀强磁场中运动的临界极值问题由于带电粒子往往是在有界磁场中运动，粒子在磁场中只运动一段圆弧就飞出磁场边界，其轨迹不是完整的圆，因此，此类问题往往要根据带电粒子运动的轨迹作相关图去寻找几何关系，分析临界条件，然后应用数学知识和相应物理规律分析求解．1．临界条件的挖掘(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。

(2)当速率v一定时，弧长(或弦长)越长，圆心角越大(前提条件是劣弧)，则带电粒子在有界磁场中运动的时间越长。

(3)当速率v变化时，轨迹圆心角越大，运动时间越长。

(4)当运动轨迹圆半径大于圆形磁场半径时，则以磁场直径的两端点为入射点和出射点的轨迹对应的偏转角最大。

2．不同边界磁场中临界条件的分析(1)平行边界：常见的临界情景和几何关系如图所示。

(2)矩形边界：如图所示，可能会涉及与边界相切、相交等临界问题。

(3)三角形边界：如图所示是正△ABC区域内某正粒子垂直AB方向进入磁场的粒子临界轨迹示意图。

粒子能从AB间射出的临界轨迹如图甲所示，粒子能从AC间射出的临界轨迹如图乙所示。

3. 审题技巧许多临界问题，题干中常用“恰好”、“最大”、“至少”、“不相撞”、“不脱离”等词语对临界状态给以暗示．审题时，一定要抓住这些特定的词语挖掘其隐藏的规律，找出临界条件．【典例1】如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd区域内，O点是cd边的中点。

一个带正电的粒子仅在磁场力的作用下，从O点沿纸面以垂直于cd边的速度射入正方形内，经过时间t0后刚好从c点射出磁场。

现设法使该带电粒子从O点沿纸面以与Od成30°角的方向，以大小不同的速率射入正方形内，下列说法中正确的是( )A ．若该带电粒子在磁场中经历的时间是53t 0，则它一定从cd 边射出磁场B ．若该带电粒子在磁场中经历的时间是23t 0，则它一定从ad 边射出磁场C ．若该带电粒子在磁场中经历的时间是54t 0，则它一定从bc 边射出磁场D ．若该带电粒子在磁场中经历的时间是t 0，则它一定从ab 边射出磁场 【答案】 AC 【解析】 如图所示，【典例2】放置在坐标原点O 的粒子源，可以向第二象限内放射出质量为m 、电荷量为q 的带正电粒子，带电粒子的速率均为v ，方向均在纸面内，如图8－2－14所示．若在某区域内存在垂直于xOy 平面的匀强磁场(垂直纸面向外)，磁感应强度大小为B ，则这些粒子都能在穿过磁场区后垂直射到垂直于x 轴放置的挡板PQ 上，求：(1)挡板PQ 的最小长度； (2)磁场区域的最小面积． 【答案】 (1)mv Bq (2)⎝⎛⎭⎫π2＋1m 2v 2q 2B2【解析】 (1)设粒子在磁场中运动的半径为R ，由牛顿第二定律得qvB ＝mv 2R ，即R ＝mvBq【跟踪短训】1. 在xOy 平面上以O 为圆心、半径为r 的圆形区域内，存在磁感应强度为B 的匀强磁场，磁场方向垂直于xOy 平面．一个质量为m 、电荷量为q 的带电粒子，从原点O 以初速度v 沿y 轴正方向开始运动，经时间t 后经过x 轴上的P 点，此时速度与x 轴正方向成θ角，如图8－2－24所示．不计重力的影响，则下列关系一定成立的是( )．A ．若r <2mv qB ，则0°<θ<90° B ．若r ≥2mv qB ，则t ≥πmqBC ．若t ＝πm qB ，则r ＝2mv qBD ．若r ＝2mv qB ，则t ＝πmqB【答案】 AD【解析】 带电粒子在磁场中从O 点沿y 轴正方向开始运动，圆心一定在垂直于速度的方向上，即在x 轴上，轨道半径R ＝mv qB .当r ≥2mvqB 时，P 点在磁场内，粒子不能射出磁场区，所以垂直于x 轴过P 点，θ最大且为90°，运动时间为半个周期，即t ＝πm qB ；当r <2mvqB 时，粒子在到达P 点之前射出圆形磁场区，速度偏转角φ在大于0°、小于180°范围内，如图所示，能过x 轴的粒子的速度偏转角φ>90°，所以过x 轴时0°<θ<90°，A 对、B 错；同理，若t ＝πmqB ，则r ≥2mv qB ，若r ＝2mv qB ，则t 等于πm qB，C 错、D 对． 2. 如图所示，磁感应强度大小为B ＝0.15 T 、方向垂直纸面向里的匀强磁场分布在半径为R ＝0.10 m 的圆形区域内，圆的左端跟y 轴相切于直角坐标系原点O ，右端跟很大的荧光屏MN 相切于x 轴上的A 点。

物理带电粒子在匀强磁场中运动的临界极值问题由于带电粒子在磁场中的运动通常都是在有界磁场中的运动，所以常常出现临界和极值问题。

1．临界问题的分析思路临界问题分析的是临界状态，临界状态存在不同于其他状态的特殊条件，此条件称为临界条件，临界条件是解决临界问题的突破口。

2．极值问题的分析思路所谓极值问题就是对题中所求的某个物理量最大值或最小值的分析或计算，求解的思路一般有以下两种：(1)根据题给条件列出函数关系式进行分析、讨论；(2)借助几何知识确定极值所对应的状态，然后进行直观分析3．四个结论(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。

(2)当速率v一定时，弧长越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长。

(3)当速率v变化时，圆心角大的，运动时间长，解题时一般要根据受力情况和运动情况画出运动轨迹的草图，找出圆心，根据几何关系求出半径及圆心角等。

(4)在圆形匀强磁场中，当运动轨迹圆半径大于区域圆半径时，则入射点和出射点为磁场直径的两个端点时，轨迹对应的偏转角最大(所有的弦长中直径最长)。

【典例】平面OM 和平面ON 之间的夹角为30°，其横截面（纸面）如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外。

一带电粒子的质量为m，电荷量为q（q>0）。

粒子沿纸面以大小为v的速度从OM 的某点向左上方射入磁场，速度与OM 成30°角。

已知该粒子在磁场中的运动轨迹与ON 只有一个交点，并从OM 上另一点射出磁场。

不计重力。

粒子离开磁场的出射点到两平面交线O的距离为（）【应用练习】1、如图所示，半径为r的圆形区域内有垂直纸面向里的匀强磁场，磁感应强度大小为B，磁场边界上A点有一粒子源，源源不断地向磁场发射各种方向（均平行于纸面）且速度大小相等的带正电的粒子（重力不计），已知粒子的比荷为k，速度大小为2kBr。

则粒子在磁场中运动的最长时间为（）3．如图所示，直角坐标系中y轴右侧存在一垂直纸面向里、宽为a的有界匀强磁场，磁感应强度为B，右边界PQ平行于y轴，一粒子(重力不计)从原点O以与x轴正方向成θ角的速率v垂直射入磁场，当斜向上射入时，粒子恰好垂直PQ射出磁场，当斜向下射入时，粒子恰好不从右边界射出，则粒子的比荷及粒子恰好不从右边界射出时在磁场中运动的时间分别为( )4、如图所示，两个同心圆，半径分别为r和2r，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁感应强度为B。

带电粒子在匀强磁场中运动的临界极值及多解问题带电粒子在匀强磁场中的临界问题可以通过“放缩法”解决。

当速度方向一定，大小不同时，带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化。

通过以入射点为定点，将半径放缩作轨迹，探索出临界条件。

另一种解决有界磁场中的临界问题的方法是“旋转法”。

当速度大小一定，方向不同时，带电粒子在磁场中做匀速圆周运动的半径相同。

圆心在以入射点为圆心、半径为mv/qB的圆上。

通过旋转圆心，将问题转化为无界磁场中的问题。

旋转法”是一种探索临界条件的方法，它通过让圆绕着入射点旋转来实现。

在一个真空室内，存在一个垂直于纸面向里的匀强磁场，磁感应强度为B=0.60 T。

在磁场内有一块平面感光板ab，板面与磁场方向平行。

距离ab为l=16cm处有一个点状的α粒子放射源S，它向各个方向发射速度为v=3.0×10m/s的α粒子。

已知α粒子的比荷为5.0×10C/kg，现只考虑在纸面内运动的α粒子，求ab板上被α粒子打中区域的长度。

解题思路是过S 点作ab的垂线，根据左侧最值相切和右侧最值相交计算。

由于带电粒子的电性不确定，可能带正电荷，也可能带负电荷。

在相同的初速度的条件下，正、负粒子在磁场中运动轨迹不同，导致形成多解。

在一个宽度为d的有界匀强磁场中，磁感应强度为B，MM′和NN′是磁场左右的两条边界线。

现有一质量为m、电荷量为q的带电粒子沿图示方向垂直磁场射入。

要使粒子不能从右边界NN′射出，需要求粒子入射速率的最大值。

由于粒子电性不确定，所以分成正、负粒子讨论，不从NN′射出的临界条件是轨迹与NN′相切。

题目描述：一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd 的中点，如果在a点沿对角线方向以速度v射入一带负电的粒子，恰好从e点射出，则（）。

解题思路：根据题目描述，可以画出如下示意图：image.png](/upload/image_hosting/ed6v3v6v.png)由于粒子带负电，所以在磁场中会受到洛伦兹力的作用，从而偏转方向垂直于速度方向和磁场方向的方向。

专题06圆周运动【例题】（2023春·天津·高三校联考开学考试）如图所示为一游艺系统示意图。

光滑半圆轨道竖直固定，直径AB 沿竖直方向，半径为0.8m R =，A 点有一质量为1kg m =的小物块处于静止状态。

光滑足够长的水平平台上有一平板小车，质量为3kg M =，其左端恰好与半圆轨道的B 点平齐，恰能使小物块离开B 点后滑上小车。

在A 点给物块一个水平向左的瞬时冲量I ，物块以14m /s v =的速度滑上小车，恰停在小车右端。

已知物块与小车之间的动摩擦因数为20.6,10m /s g μ==。

求（1）在B 点物块对轨道压力大小；（2）瞬时冲量I 的大小；（3）小车的长度。

1．常见的圆周运动水平面内的圆周运动水平转盘上的物体F f ＝mω2r圆锥摆模型mg tan θ＝mrω2竖直面内的圆轻绳模型最高点的临界条件：mg ＝m v2r 最高点和最低点间的过程要用能量观点（动能定理）倾斜转盘上的物体带电小球在叠加场中的圆周运动等效法带电粒子在匀强磁场中做匀速圆周运动2．圆周运动的三种临界情况（1）接触面滑动临界：摩擦力达到最大值．（2）接触面分离临界：F N＝0.（3）绳恰好绷紧：F T＝0；绳恰好断裂：F T达到绳子最大承受拉力．（4）竖直面内的圆周运动两种模型①绳球模型：小球能通过最高点的条件是v≥gR。

②杆球模型：小球能到达最高点的条件是v≥0。

【变式训练】（2023·山东济宁·济宁市育才中学统考一模）火星的半径是地球半径的二分之一，质量为地球质量的十分之一，忽略星球自转影响，地球表面重力加速度g=10m/s²。

假定航天员在火星表面利用如图所示的装置研究小球的运动。

竖直平面放置的光滑半圆形管道固定在水平面上，一直径略小于管道内径的小球（可视为质点）沿水平面从管道最低点A 进入管道，从最高点B 脱离管道后做平抛运动，1s 后与倾角为37°的斜面垂直相碰于C 点。

考点12：旋转圆法--带电粒子在磁场中运动的临界问题当粒子的入射速度大小确定而方向不确定时，所有不同方向入射的粒子的轨迹圆是一样大的，只是位置绕入射点发生了旋转，从定圆的动态旋转(作图)中，也容易发现“临界点”.另外，要重视分析时的尺规作图，规范而准确的作图可突出几何关系，使抽象的物理问题更形象、直观，如图. ①适用条件a.速度大小一定，方向不同粒子源发射速度大小一定，方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若入射初速度为v 0，由q v 0B ＝m v 20R 得圆周运动半径为R ＝m v 0qB .b.轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点O 为圆心、半径R ＝m v 0qB 的圆(这个圆在下面的叙述中称为“轨迹圆心圆”)上. ②界定方法将半径为R ＝m v 0qB 的圆的圆心沿着“轨迹圆心圆”移动，从而探索出临界条件，这种方法称为“旋转圆法”.1.如图所示，平行边界MN 、PQ 间有垂直纸面向里的匀强磁场，磁场的磁感应强度大小为B ，两边界间距为d ，MN 上有一粒子源A ，可在纸面内沿各个方向向磁场中射入质量均为m 、电荷量均为q 的带正电的粒子，粒子射入磁场的速度v ＝2qBd3m ，不计粒子的重力，则粒子能从PQ 边界射出的区域长度为( ) A ．d B.23dC.233dD.32d答案 C解析 粒子在磁场中运动的半径R ＝m v qB ＝23d ，粒子从PQ 边射出的两个边界粒子的轨迹如图所示：由几何关系可知，从PQ 边射出粒子的区域长度为s ＝2⎝⎛⎭⎫23d 2－⎝⎛⎭⎫13d 2＝233d ，C 项正确．2.如图所示，在边长ab ＝1.5L 、bc ＝3L 的矩形区域内存在着垂直纸面向里、磁感应强度为B 的匀强磁场，在ad 边中点O 处有一粒子源，可以垂直磁场向区域内各个方向发射速度大小相等的同种带电粒子.若沿Od 方向射入的粒子从磁场边界cd 离开磁场，该粒子在磁场中运动的时间为t 0，圆周运动半径为L ，不计粒子的重力和粒子间的相互作用.下列说法正确的是( )A.粒子带负电C.粒子的比荷为πBt 0D.粒子在磁场中运动的最长时间为2t 0 2.D[由题设条件作出以O 1为圆心的轨迹圆弧，如图所示，由左手定则可知该粒子带正电，选项A 错误；由图中几何关系可得sin θ＝32L L ＝32，解得θ＝π3，可得T ＝6t 0，选项B 错误；根据洛伦兹力公式和牛顿第二定律可得T ＝2πm qB ，解得m q ＝3t 0Bπ，选项C 错误；根据周期公式，粒子在磁场中运动时间t ＝mαqB ，在同一圆中，半径一定时，弦越长，其对应的圆心角α越大，则粒子在磁场中运动时间最长时的轨迹是以O 2为圆心的圆弧，如图所示，由图中几何关系可知α＝2π3，解得t ＝2t 0，选项D 正确.]3.如图所示，平行边界MN 、PQ 间有垂直纸面向里的匀强磁场，磁场的磁感应强度大小为B ，两边界间距为d ，MN 上有一粒子源A ，可在纸面内沿各个方向向磁场中射入质量均为m 、电荷量均为q 的带正电的粒子，粒子射入磁场的速度v ＝2qBd3m ，不计粒子的重力，则粒子能从PQ 边界射出的区域长度为( ) A ．d B.23dC.233dD.32d答案 C解析 粒子在磁场中运动的半径R ＝m v qB ＝23d ，粒子从PQ 边射出的两个边界粒子的轨迹如图所示：由几何关系可知，从PQ 边射出粒子的区域长度为s ＝2⎝⎛⎭⎫23d 2－⎝⎛⎭⎫13d 2＝233d ，C 项正确．4.如图所示，在0≤x ≤3a 的区域内存在与xOy 平面垂直的匀强磁场，磁感应强度大小为B .在t ＝0时刻，从原点O 发射一束等速率的相同的带电粒子，速度方向与y 轴正方向的夹角分布在0°～90°范围内．其中，沿y 轴正方向发射的粒子在t ＝t 0时刻刚好从磁场右边界上P (3a ，3a )点离开磁场，不计粒子重力，下列说法正确的是( )A ．粒子在磁场中做圆周运动的半径为3aB ．粒子的发射速度大小为4πa t 0C ．带电粒子的比荷为4π3Bt答案 D解析 根据题意作出沿y 轴正方向发射的带电粒子在磁场中做圆周运动的运动轨迹如图所示， 圆心为O ′，根据几何关系，可知粒子做圆周运动的半径为r ＝2a ，故A 错误；沿y 轴正方向发射的粒子在磁场中运动的圆心角为2π3 ，运动时间t 0＝2π3×2a v 0，解得：v 0＝4πa3t 0，选项B 错误；沿y 轴正方向发射的粒子在磁场中运动的圆心角为2π3，对应运动时间为t 0，所以粒子运动的周期为T ＝3t 0，由Bq v 0＝m ⎝⎛⎭⎫2πT 2r ，则q m ＝2π3Bt 0，故C 错误；在磁场中运动时间最长的粒子的运动轨迹如图所示，由几何知识得该粒子做圆周运动的圆心角为4π3，在磁场中的运动时间为2t 0，故D 正确．5．如图所示，半径为r 的圆形区域内有垂直纸面向里的匀强磁场，磁感应强度大小为B ，磁场边界上A 点有一粒子源，源源不断地向磁场发射各种方向(均平行于纸面)且速度大小相等的带正电的粒子(重力不计)，已知粒子的比荷为k ，速度大小为2kBr 。

带电粒子在匀强磁场中运动的临界极值问题与多解问题一、带电粒子在磁场中运动的临界极值思维方法物理系统由于某些原因而要发生突变时所处的状态，叫做临界状态．突变过程是从量变到质变的过程，在临界状态的前后，系统服从不同的物理规律，按不同的规律变化。

在高考试题中涉及的物理过程中常常出现隐含着一个或几个临界状态，需要通过分析思考，运用所学的知识和已有的能力去分析临界条件，挖掘出临界值，那么如何确定它们的临界条件？下面介绍三种寻找临界点的两种有效方法：1．对称思想带电粒子垂直射入磁场后，将做匀速圆周运动。

分析粒子运动，会发现它们具有对称的特点，即：粒子的运动轨迹关于入射点P与出射点Q的中垂线对称，轨迹圆心O位于对称线上，入射速度、出射速度与PQ 线间的夹角(也称为弦切角)相等，并有＝＝2＝t，如图所示。

应用这一粒子运动中的“对称性”不仅可以轻松地画出粒子在磁场中的运动轨迹，对于某些临界问题的求解也非常便捷。

【典例】如图所示，半径r＝10cm的圆形区域内有匀强磁场，其边界跟y轴在坐标原点O处相切；磁场B＝0．33T垂直于纸面向内，在O处有一放射源S可沿纸面向各个方向射出速率均为v=3.2×106m/s的α粒子；已知α粒子质量为m=6.6×10-27kg，电量q=3.2×10-19c，则α粒子通过磁场空间的最大偏转角θ及在磁场中运动的最长时间t各多少？【审题指导】本题α粒子速率一定，所以在磁场中圆周运动半径一定，由于α粒子从点O进入磁场的方向不同故其相应的轨迹与出场位置均不同，则粒子通过磁场的速度偏向角θ不同，要使α粒子在运动中通过磁场区域的偏转角θ最大，则必使粒子在磁场中运动经过的弦长最大，因而圆形磁场区域的直径即为粒子在磁场中运动所经过的最大弦，依此作出α粒子的运动轨迹进行求解。

【名师点睛】当速度一定时，弧长（或弦长）越长，圆周角越大，则带电粒子在有界磁场中运动的时间越长。

2．放缩法带电粒子以任意速度沿特定方向射入匀强磁场时，它们将在磁场中做匀速圆周运动，其轨迹半径随速度的变化而变化，如图所示(图中只画出粒子带正电的情景)，速度v0越大，运动半径也越大。

带电粒子在匀强磁场中匀速圆周运动的临界问题题1：两边界MN 、PQ 足够长，相距为d ，中间有垂直纸面向里的匀强磁场，磁感应强度为B ，质量为m ，电荷量为+q 的粒子，从磁场边缘MP 的正中间O 点沿图示方向垂直进入磁场，不计重力，要使粒子从MN 板离开磁场，求：⑴粒子进入磁场的速度应满足什么条件？（θ=300）⑵要使粒子在磁场中运动的时间最长，粒子要从哪一条边界射出，最长时间为多少？析：（1）（方法1：过定点吹气球，找到临界点。

方法2：画圆找弧移边界）当粒子运动轨迹跟MN 相切时速度最小，则有：min 3d r =又 mvr qB= 得：min 3qBd v m = 当粒子运动轨迹与PQ 相切而从MN 射出时，速度有最大值：max r d =得：max qBd v m =故得速度应满足的条件是：3qBdqBdv m m≤ ⑵要使粒子运动时间长，则对应圆心角最大，则粒子从MP 边射出，0max00300253603603m mt T qB qBαππ==⨯= 题2：如图，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B=0.60T ，磁场内有一块平面感光板ab ，板面与磁场方向平行，在距ab的距离L=16cm 处，有一个点状的α放射源S ，它向各个方向发射α粒子，α粒子的速度都是V=3.0×106m/s,已知α粒子的电荷与质量之比q m=5.0×107C/kg ，现只考虑在图纸平面中运× × × × × × × ×× × × × × × × × V θ MNQP × × × × × × × × × × × ×× × × ×V θ M N QP O 1O 2r min 2d300× × × × × × × ×× × × ×a b S动的α粒子，求ab 上被α粒子打中的区域的长度。

巧用圆的旋转、缩放和平移解磁场临界极值问题江苏省泰兴中学李淑玲带电粒子在匀强磁场中受洛伦兹力做匀速圆周运动，根据这一特点该问题的解决方法一般为：一定圆心，二画轨迹，三用几何关系求半径，四根据圆心角和周期关系确定运动时间。

其中圆心的确定最为关键，一般方法为：①已知入射方向和出射方向时，过入射点和出射点做垂直于速度方向的直线，两条直线的交点就是圆弧轨迹的圆心。

②已知入射点位置及入射时速度方向和出射点的位置时，可以通过入射点做入射方向的垂线，连接入射点和出射点，做其中垂线，这两条垂线的交点就是圆弧轨迹的圆心。

以上方法简单明了，但具体求解时，学生对其轨迹的变化想象不出来，从而导致错解习题。

如从以上方法出发，再借助圆规或硬币从“动态圆”角度分析，便可快而准的解决问题。

此类试题可分为旋转圆、缩放圆和平移圆三大类型。

一、旋转圆【模型特征】带电粒子从某一点以大小不变而方向不限定（如0—180°范围内）的速度射入匀强磁场中，这类问题都可以归结为旋转圆问题，把其轨迹连续起来观察可认为是一个半径不变的圆，根据速度方向的变化以出射点为旋转轴在旋转如图1。

解题时使用圆规或硬币都可以快捷画出其轨迹，达到快速解答试题的目的。

【典例1】如图2，在0≤x≤a区域内存在与xOy平面垂直的匀强磁场，磁感应强度的大小为B。

在t＝0时刻，一位于坐标原点的粒子源在xOy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0°～180°范围内。

已知沿y轴正方向发射的粒子在t＝t0时刻刚好从磁场边界上P（a，a）点离开磁场。

求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷q/m；（2）此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间。

【动态分析】由题知沿y轴正方向发射的粒子从磁场边界上P(a，a)点离开磁场，利用圆规或硬币可作出其轨迹图像如图3，由于粒子速度方向在0°～180°范围内，其它方向的轨迹可以通过旋转第一个圆得到（O点为旋转点），如图4。
