解决带电粒子在有界磁场中运动的临界问题的两种方法

课题：带电粒子在复合场中的运动知识点总结：一、带电粒子在有界磁场中的运动1．解决带电粒子在有界磁场中运动问题的方法可总结为：（1）画轨迹（草图）；（2）定圆心；（3）几何方法求半径．2．几个有用的结论：（1）粒子进入单边磁场时，进、出磁场具有对称性，如图2（a）、（b）、（c）所示．（2）在圆形磁场区域内，沿径向射入的粒子，必沿径向射出，如图（d）所示．（3）当速率一定时，粒子运动的弧长越长，圆心角越大，运动时间越长．二、带电粒子在有界磁场中运动的临界问题带电粒子刚好穿出或刚好不穿出磁场的条件是带电粒子在磁场中运动的轨迹与边界相切．这类题目中往往含有“最大”、“最高”、“至少”、“恰好”等词语，其最终的求解一般涉及极植，但关键是从轨迹入手找准临界状态．（1）当粒子的入射方向不变而速度大小可变时，由于半径不确定，可从轨迹圆的缩放中发现临界点．（2）当粒子的入射速度大小确定而方向不确定时，轨迹圆大小不变，只是位置绕入射点发生了旋转，可从定圆的动态旋转中发现临界点．三、带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类（1）磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．（2）电场力、磁场力并存（不计重力的微观粒子）①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．（3）电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．四、带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．五、带电粒子在组合场中的运动带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：1．从电场进入磁场（1）粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．（2）粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．2．从磁场进入电场（1）粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动（不计重力）．（2）粒子进入电场时的速度方向与电场方向垂直，做类平抛运动典例强化例1、在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图3所示．一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出．（1）请判断该粒子带何种电荷，并求出其荷质比q m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？例2、真空区域有宽度为L 、磁感应强度为B 的匀强磁场，磁场方向如图4所示，MN 、PQ 是磁场的边界．质量为m 、电荷量为＋q 的粒子沿着与MN 夹角为θ＝30°的方向垂直射入磁场中，粒子刚好没能从PQ 边界射出磁场（不计粒子重力的影响），求粒子射入磁场的速度大小及在磁场中运动的时间．例3、如图所示的直角坐标系xOy 中，x <0，y >0的区域内有沿x 轴正方向的匀强电场，x ≥0的区域内有垂直于xOy 坐标平面向外的匀强磁场，x 轴上P 点坐标为（－L,0），y 轴上M 点的坐标为（0，233L ）．有一个带正电的粒子从P 点以初速度v 沿y 轴正方向射入匀强电场区域，经过M 点进入匀强磁场区域，然后经x 轴上的C 点（图中未画出）运动到坐标原点O ．不计重力．求：（1）粒子在M 点的速度v ′；（2）C 点与O 点的距离x ；（3）匀强电场的电场强度E 与匀强磁场的磁感应强度B 的比值．例4、如图5所示，在NOQ 范围内有垂直于纸面向里的匀强磁场Ⅰ，在MOQ 范围内有垂直于纸面向外的匀强磁场Ⅱ，M 、O 、N 在一条直线上，∠MOQ ＝60°，这两个区域磁场的磁感应强度大小均为B 。

高中物理求解带电粒子在有界匀强磁场中运动的临界与极值问题的方法由于带电粒子往往是在有界磁场中运动，粒子在磁场中只运动一段圆弧就飞出磁场边界，其轨迹不是完整的圆，因此，此类问题往往要根据带电粒子运动的轨迹作相关图去寻找几何关系，分析临界条件：（1）带电体在磁场中，离开一个面的临界状态是对这个面的压力为零；（2）射出或不射出磁场的临界状态是带电体运动的轨迹与磁场边界相切。

然后应用数学知识和相应物理规律分析求解。

1、两种思路一是以定理、定律为依据，首先求出所研究问题的一般规律和一般解的形式，然后再分析、讨论临界条件下的特殊规律和特殊解；二是直接分析、讨论临界状态，找出临界条件，从而通过临界条件求出临界值。

2、两种方法一是物理方法：（1）利用临界条件求极值；（2）利用问题的边界条件求极值；（3）利用矢量图求极值。

二是数学方法：（1）利用三角函数求极值；（2）利用二次方程的判别式求极值；（3）利用不等式的性质求极值；（4）利用图像法等。

3、从关键词中找突破口：许多临界问题，题干中常用“恰好”、“最大”、“至少”、“不相撞”、“不脱离”等词语对临界状态给以暗示。

审题时，一定要抓住这些特定的词语挖掘其隐藏的规律。

例1、如图1所示，一带正电的质子从O点垂直射入，两个板间存在垂直纸面向里的匀强磁场，已知两板之间距离为d，板长为d，O 点是板的正中间，为使粒子能射出两板间，试求磁感应强度B的大小（质子的带电量为e，质量为m）。

图1解析：第一种极端情况从M点射出，此时轨道的圆心为O′点，由平面几何知识可得而带电粒子在磁场中的轨道半径，第二种极端情况是粒子从N点射出，此时粒子正好走了半个圆，其轨道半径为。

综合上述两种情况，得。

例2、如图2所示，一足够长的矩形区域abcd内充满磁感应强度为B、方向垂直纸面向里的匀强磁场，现从矩形区域ad边的中点O处，垂直磁场射入一速度方向与ad边夹角为30°、大小为的带电粒子。

带电粒子在有界磁场中运动的临界问题一、带电粒子在有界磁场中运动的分析方法1．圆心的确定因为洛伦兹力F指向圆心，根据F⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点），先作出切线找出v的方向再确定F的方向，沿两个洛伦兹力F的方向画其延长线，两延长线的交点即为圆心，或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置，如图1所示。

2．半径的确定和计算利用平面几何关系，求出该圆的可能半径（或圆心角），并注意以下两个重要的几何特点：①粒子速度的偏向角φ等于转过的圆心角α，并等于AB弦与切线的夹角（弦切角）θ的2倍，如图2所示，即φ=α=2θ。

②相对的弦切角θ相等，与相邻的弦切角θ′互补，即θ+θ′=180°。

3．粒子在磁场中运动时间的确定若要计算转过任一段圆弧所用的时间，则必须确定粒子转过的圆弧所对的圆心角，利用圆心角α与弦切角的关系，或者利用四边形内角和等于360°计算出圆心角α的大小，并由表达式，确定通过该段圆弧所用的时间，其中T即为该粒子做圆周运动的周期，转过的圆心角越大，所用时间t越长，注意t与运动轨迹的长短无关。

4．带电粒子在两种典型有界磁场中运动情况的分析①穿过矩形磁场区：如图3所示，一定要先画好辅助线（半径、速度及延长线）。

a、带电粒子在穿过磁场时的偏向角由sinθ=L/R求出；（θ、L和R见图标）b、带电粒子的侧移由R2=L2-（R-y）2解出；（y见所图标）c、带电粒子在磁场中经历的时间由得出。

②穿过圆形磁场区：如图4所示，画好辅助线（半径、速度、轨迹圆的圆心、连心线）。

a、带电粒子在穿过磁场时的偏向角可由求出；（θ、r和R见图标）b、带电粒子在磁场中经历的时间由得出。

二、带电粒子在有界磁场中运动类型的分析1．给定有界磁场（1）确定入射速度的大小和方向，判定带电粒子出射点或其它【例1】（2001年江苏省高考试题）如图5所示，在y<0的区域内存在匀强磁场，磁场方向垂直于xy 平面并指向纸面外，磁感应强度为B。

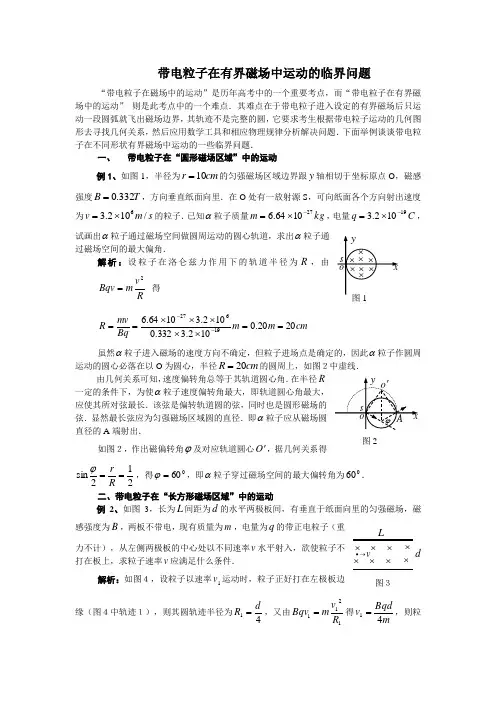

带电粒子在有界磁场中运动的临界问题“带电粒子在磁场中的运动”是历年高考中的一个重要考点，而“带电粒子在有界磁场中的运动” 则是此考点中的一个难点．其难点在于带电粒子进入设定的有界磁场后只运动一段圆弧就飞出磁场边界，其轨迹不是完整的圆，它要求考生根据带电粒子运动的几何图形去寻找几何关系，然后应用数学工具和相应物理规律分析解决问题．下面举例谈谈带电粒子在不同形状有界磁场中运动的一些临界问题．一、 带电粒子在“圆形磁场区域”中的运动例1、如图1，半径为cm r 10=的匀强磁场区域边界跟y 轴相切于坐标原点O ，磁感强度T B 332.0=，方向垂直纸面向里．在O 处有一放射源S ，可向纸面各个方向射出速度为s m v /102.36⨯=的粒子．已知α粒子质量kg m 271064.6-⨯=，电量C q 19102.3-⨯=，试画出α粒子通过磁场空间做圆周运动的圆心轨道，求出α粒子通过磁场空间的最大偏角．解析：设粒子在洛仑兹力作用下的轨道半径为R ，由Rv m B q v 2= 得cm m m Bq mv R 2020.0102.3332.0102.31064.619627==⨯⨯⨯⨯⨯==--虽然α粒子进入磁场的速度方向不确定，但粒子进场点是确定的，因此α粒子作圆周运动的圆心必落在以O 为圆心，半径cm R 20=的圆周上，如图２中虚线． 由几何关系可知，速度偏转角总等于其轨道圆心角．在半径R 一定的条件下，为使α粒子速度偏转角最大，即轨道圆心角最大，应使其所对弦最长．该弦是偏转轨道圆的弦，同时也是圆形磁场的弦．显然最长弦应为匀强磁场区域圆的直径．即α粒子应从磁场圆直径的A 端射出．如图２，作出磁偏转角ϕ及对应轨道圆心O '，据几何关系得212sin==R r ϕ，得060=ϕ，即α粒子穿过磁场空间的最大偏转角为060． 二、带电粒子在“长方形磁场区域”中的运动例2、如图3，长为L 间距为d 的水平两极板间，有垂直于纸面向里的匀强磁场，磁感强度为B ，两板不带电，现有质量为m ，电量为q 的带正电粒子（重力不计），从左侧两极板的中心处以不同速率v 水平射入，欲使粒子不打在板上，求粒子速率v 应满足什么条件． 解析：如图４，设粒子以速率1v 运动时，粒子正好打在左极板边缘（图４中轨迹１），则其圆轨迹半径为41d R =，又由1211R v m Bqv =得mBqdv 41=，则粒图３⨯⨯⨯⨯⨯⨯⨯⨯→∙d Lv子入射速率小于1v 时可不打在板上．设粒子以速率2v 运动时，粒子正好打在右极板边缘（图４中轨迹２），由图可得22222)2(d R L R -+=，则其圆轨迹半径为d d L R 44222+=，又由2222R v m Bqv =得mdd L Bq v 4)4(222+=，则粒子入射速率大于2v 时可不打在板上．综上，要粒子不打在板上，其入射速率应满足：mBqdv 4<或md d L Bq v 4)4(22+>．三、带电粒子在“三角形磁场区域”中的运动例3、在边长为a 2的ABC ∆内存在垂直纸面向里的磁感强度为B 的匀强磁场，有一带正电q ，质量为m 的粒子从距Ａ点a 3的Ｄ点垂直ＡＢ方向进入磁场，如图５所示，若粒子能从ＡＣ间离开磁场，求粒子速率应满足什么条件及粒子从ＡＣ间什么范围内射出．解析：如图６所示，设粒子速率为1v 时，其圆轨迹正好与ＡＣ边相切于Ｅ点．由图知，在E AO 1∆中，11R E O =，113R a A O -=，由AO E O 11030cos =得11323R a R -=，解得a R )32(31-=，则a R a AO AE )332(23211-=-==． 又由1211R v m Bqv =得maqBm BqR v )32(311-==，则要粒子能从ＡＣ间离开磁场，其速率应大于1v ．如图７所示，设粒子速率为2v 时，其圆轨迹正好与ＢＣ边相切于Ｆ点，与ＡＣ相交于Ｇ点．易知Ａ点即为粒子轨迹的圆心，则a AG AD R 32===．又由2222R vm Bqv =得maqBv 32=，则要粒子能从ＡＣ间离开磁场，其速率应小于图４v2v 图5DB图6DB1oA B等于2v ．综上，要粒子能从ＡＣ间离开磁场，粒子速率应满足maqBv m aqB3)32(3≤<-． 粒子从距Ａ点a a 3~)332(-的EG 间射出．四、带电粒子在“圆环形磁场区域”中的运动例4、据有关资料介绍，受控核聚变装置中有极高的温度，因而带电粒子将没有通常意义上的“容器”可装，而是由磁场约束带电粒子运动使之束缚在某个区域内．现按下面的简化条件来讨论这个问题：如图8所示的是一个截面为内径m R 6.01=、外径m R 2.12=的环状区域，区域内有垂直于截面向里的匀强磁场．已知氦核的荷质比kg c mq/108.47⨯=，磁场的磁感应强度T B 4.0=，不计带电粒子重力．（1）实践证明，氦核在磁场区域内沿垂直于磁场方向运动速度v 的大小与它在磁场中运动的轨道半径r 有关，试导出v 与r 的关系式．（2）若氦核沿磁场区域的半径方向平行于截面从A 点射人磁场，画出氦核在磁场中运动而不穿出外边界的最大圆轨道示意图．（3）若氦核在平行于截面从A 点沿各个方向射人磁场都不能穿出磁场外边界，求氦核的最大速度．解析：（１）设氦核质量为m ，电量为q ，以速率v 在磁感强度为B 的匀强磁场中做半径为r 的匀速圆周运动，由洛仑兹力公式和牛顿定律得R v m Bqv 2=，则mBqrv =．（２）所求轨迹示意图如图９所示（要与外圆相切）（３）当氦核以m v 的速度沿与内圆相切方向射入磁场且轨道与外圆相切时，则以m v 速度沿各方向射入磁场区的氦核都不能穿出磁场外边界，如图１０所示．由图知m R R r 3.0212=-='，又由r v m Bqv 2=得Bqmvr =，在速度为m v 时不穿出磁场外界应满足的条件是r Bqmv m'<， 则s m mr Bq v m /1076.53.0108.44.067⨯=⨯⨯⨯='≤． 五、带电粒子在“宽度一定的无限长磁场区域”中的运动例5、如图11所示，A 、B 为水平放置的足够长的平行板，板间距离为m d 2100.1-⨯=，图9图10图8A 板中央有一电子源P ，在纸面内能向各个方向发射速度在s m /102.3~07⨯范围内的电子，Ｑ为P 点正上方B 板上的一点，若垂直纸面加一匀强磁场，磁感应强度T B 3101.9-⨯=，已知电子的质量kg m 31101.9-⨯=，电子电量C e 19106.1-⨯=，不计电子的重力和电子间相互作用力，且电子打到板上均被吸收，并转移到大地．求：（1）沿P Ｑ方向射出的电子击中A 、B 两板上的范围．（２）若从Ｐ点发出的粒子能恰好击中Ｑ点，则电子的发射方向（用图中θ角表示）与电子速度的大小v 之间应满足的关系及各自相应的取值范围．解析：如图１２所示，沿ＰＱ方向射出的电子最大轨迹半径由r vmBev 2=可得Bemv r m m =，代入数据解得d m r m 21022=⨯=-． 该电子运动轨迹圆心在Ａ板上Ｈ处，恰能击中Ｂ板Ｍ处．随着电子速度的减少，电子轨迹半径也逐渐减小．击中Ｂ板的电子与Ｑ点最远处相切于Ｎ点，此时电子的轨迹半径为d ，并恰能落在Ａ板上Ｈ处．所以电子能击中Ｂ板ＭＮ区域和Ａ板ＰＨ区域．在∆ＭＦＨ中，有d dd MF HM FH 3)2(2222-=-=，s m d PF QM /1068.2)32(3-⨯=-==， m d QN 2101-⨯==，m d PH 21022-⨯==．电子能击中Ｂ板Ｑ点右侧与Ｑ点相距m m 23101~1068.2--⨯⨯的范围．电子能击中Ａ板Ｐ点右侧与Ｐ点相距m 2102~0-⨯的范围．（２）如图１３所示，要使Ｐ点发出的电子能击中Ｑ点，则有Be mv r =，2sin d r =θ． 解得6108sin ⨯=θv ．v 取最大速度s m /102.37⨯时，有41sin =θ，41arcsin m in =θ；v 取最小速度时有2m ax πθ=，s m v /1086m in ⨯=．所以电子速度与θ之间应满足6108sin ⨯=θv ，且]2,41[a r c s i n πθ∈，]/102.3,/108[76s m s m v ⨯⨯∈．六、带电粒子在“单边磁场区域”中的运动 例6、如图14所示，在真空中坐标xoy 平面的0>x 区域内，图13P图14o cm x /cm y /p ⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯∙有磁感强度T B 2100.1-⨯=的匀强磁场，方向与xoy 平面垂直，在x 轴上的)0,10(p 点，有一放射源，在xoy 平面内向各个方向发射速率s m v /100.14⨯=的带正电的粒子，粒子的质量为kg m 25106.1-⨯=，电量为C q 18106.1-⨯=，求带电粒子能打到y 轴上的范围．解析：带电粒子在磁场中运动时有Rv mBqv 2=，则cm m Bq mv R 101.0106.1100.1100.1106.1182425==⨯⨯⨯⨯⨯⨯==---． 如图１５所示，当带电粒子打到y 轴上方的A 点与P 连线正好为其圆轨迹的直径时，A 点既为粒子能打到y 轴上方的最高点．因cm R Op 10==，cm R AP 202==，则cm OP AP OA 31022=-=． 当带电粒子的圆轨迹正好与y 轴下方相切于Ｂ点时，Ｂ点既为粒子能打到y 轴下方的最低点，易得cm R OB 10==．综上，带电粒子能打到y 轴上的范围为：cm y cm 31010≤≤-．cm /。

带电粒子在匀强磁场中的运动---临界问题、极值问题与多解问题一、带电粒子在有界磁场中运动的临界和极值问题带电粒子在有界磁场中只运动一段圆弧就飞出磁场边界，其轨迹不是完整的圆，因此，此类问题要根据带电粒子运动的轨迹作相关图去寻找几何关系，分析临界条件，然后应用数学知识和相应物理规律分析求解．找临界点的方法是：以题目中的“恰好”“最大”“最高”“至少”等词语为突破口，借助半径R和速度v(或磁场B)之间的约束关系进行动态运动轨迹分析，确定轨迹圆和边界的关系，找出临界点，然后利用数学方法求解极值，常用结论如下：（1）刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切；（2）当速率v一定时，弧长越长，轨迹对应的圆心角越大，则带电粒子在有界磁场中运动的时间越长；（3）当速率v变化时，圆心角大的，运动时间越长。

【例1】如图所示真空中狭长区域的匀强磁场的磁感应强度为B，方向垂直纸面向里，宽度为d，速度为v的电子从边界CD外侧垂直射入磁场，入射方向与CD间夹角为θ．电子质量为m、电量为q．为使电子从磁场的另一侧边界EF射出，则电子的速度v应为多大?二、带电粒子在有界磁场中运动的多解问题1. 带电粒子电性不确定形成多解.受洛伦兹力作用的带电粒子，可能带正电，也可能带负电，在相同的初速度下，正负粒子在磁场中的运动轨迹不同，形成多解．2. 磁场方向不确定形成多解．3. 临界状态不唯一形成多解：带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧形的，它可能穿过去，也可能转过１８０°从磁场的入射边界边反向飞出，于是形成多解．4. 运动的重复性形成多解：带电粒子在部分是电场、部分是磁场的空间运动时，运动往往具有重复性，形成多解．【例2】 长为L ，间距也为L 的两平行金属板间有垂直向里的匀强磁场，如图所示，磁感应强度为B ，今有质量为m 、带电量为q 的正离子从平行板左端中点以平行于金属板的方向射入磁场。

解决带电粒子在有界磁场中运动的临界问题的两种方法此类问题的解题关键是寻找临界点，寻找临界点的有效方法是： ① 轨迹圆的缩放：当入射粒子的入射方向不变而速度大小可变时，粒子做圆周运动的圆心一定在入射点所受洛伦兹力所表示的射线上，但位置（半径R ）不确定，用圆规作出一系列大小不同的轨迹图，从圆的动态变化中即可发现“临界点”.4. 一磁场宽度为L ，磁感应强度为B ，如图4所示，一电荷质量为m 、带电荷量为－q ，不计重力，以某一速度(方向如图)射入磁场．若不使其从右边界飞出，则电荷的速度应为多大？图4答案 v ≤BqLm (1＋cos θ)解析 若要粒子不从右边界飞出，当达最大速度时运动轨迹如图，由几何知识可求得半径r ，即r ＋rcos θ＝L ，r ＝L1＋cos θ，又Bq v ＝m v 2r ，所以v ＝Bqr m ＝BqLm (1＋cos θ).5. 长为l 的水平极板间有垂直纸面向里的匀强磁场，磁感应强度为B ，板间距离也为l ，板不带电．现有质量为m 、电荷量为q 的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v 水平射入磁场，欲使粒子不打在极板上，可采用的办法是( )A ．使粒子的速度v <Bql4mB ．使粒子的速度v >5Bql4mC ．使粒子的速度v >BqlmD ．使粒子的速度Bql 4m <v <5Bql4m答案 AB 解析如右图所示，带电粒子刚好打在极板右边缘时，有r 21＝(r 1－l 2)2＋l 2又r 1＝m v 1Bq ，所以v 1＝5Bql4m粒子刚好打在极板左边缘时，有r 2＝l 4＝m v 2Bq，v 2＝Bql 4m综合上述分析可知，选项A 、B 正确．(多选)如图1所示，垂直于纸面向里的匀强磁场分布在正方形abcd 区域内，O 点是cd 边的中点。

一个带正电的粒子仅在磁场力的作用下，从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0后刚好从c 点射出磁场。

高中物理缩放圆法巧解磁场中粒子运动的临界问题编稿老师刘汝发一校杨雪二校黄楠审核王红仙知识点考纲要求题型说明缩放圆法巧解磁场中粒子运动的临界问题1. 进一步熟悉粒子在磁场中做圆周运动的圆心、半径，及轨迹的确定方法；2. 理解缩放圆法确定临界的技巧；3. 理解移动圆法确定临界的技巧。

选择题、计算题本知识点属于高考重点难点，缩放圆和旋转圆是确定临界非常有效的方法，在考查同学们想象能力的同时，也考查了数学运算能力，因此高考命题者对这种方法情有独钟。

二、重难点提示：重点：1.粒子在磁场中做圆周运动的圆心、半径及轨迹的确定方法；2. 缩放圆法和移动圆法确定临界的技巧。

难点：缩放圆法和移动圆法确定临界的技巧。

一、带电粒子在有界磁场中的运动这类问题综合性较强，解答时既要用到物理中的洛伦兹力、圆周运动的知识，又要用到数学中的平面几何中圆及解析几何知识。

1. 一个基本思路：定圆心、找半径、画轨迹、求时间（1）圆心的确定：因为洛伦兹力F指向圆心，根据F⊥v画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点）的F的方向，沿两个洛伦兹力F画其延长线，两延长线的交点即为圆心；或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置。

（2）半径的确定和计算：qvB＝mRv2，R＝Bqmv或是利用平面几何关系，求出该圆的可能半径（或圆心角）。

（3）粒子在磁场中运动时间的确定：由公式qBmTπ2=，Ttπα2=或vRtθ=。

可求出粒子在磁场中的运动时间。

2. 两个重要结论（1）如下图，带电粒子以速度v指向圆形磁场的圆心入射，出磁场时速度方向的反向延长线肯定经过圆形磁场的圆心。

（2）粒子从圆形磁场边界上某一点射入磁场区域，若粒子轨道半径和磁场半径相同，则粒子飞出磁场时速度方向相同；反之若从圆形磁场边界平行射出，则粒子的轨道半径和圆形磁场半径相同二、解决带电粒子在有界磁场中运动的临界问题的两种方法1. 轨迹圆的缩放当入射粒子的入射方向不变而速度大小可变时，粒子做圆周运动的圆心一定在入射点所受洛伦兹力所表示的射线上，但位置（半径R ）不确定，用圆规作出一系列大小不同的轨迹图，从圆的动态变化中即可发现“临界点”。
