下载文档原格式
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载密封固化剂地坪与环氧地坪六大方面的对比地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容密封固化剂地坪与环氧地坪六大方面的对比现在地坪的种类有很多，在不了解各种地坪性能的基础上进行选择，会感到很无措。
因此，在选择地坪铺装时，要对各种地坪有一定的了解，这样才能打造完美适合地坪。
我们就以密封固化剂地坪和环氧地坪为例，从六个方面剖析一下它们的不同点。
性能方面环氧地坪是一种高强度、耐磨损、美观的地板，可根据不同的用途设计出不同种类的地坪，具有防滑、防腐、防尘等优异性能。
密封固化剂地坪是一种混凝土密封、防尘、耐磨硬化剂，渗入到混凝土内部，使混凝土固化成一个坚固实体，然后得到一个无尘，细密的整体，提高的地面的强度，密度和耐磨性。
安全性方面环氧地坪漆材料主要是环氧树脂和固化剂，反应后无毒，符合环保要求。
密封固化剂主要是以水为基质，不含VOC成分，使用时无毒、无刺激性气味。
而且不燃，是安全、环保产品。
装饰方面环氧地坪色彩多样，能够根据需要调配处多种色彩的地坪漆，装饰效果极佳。
密封固化剂地坪色彩比较单一，但是搭配染色剂使用，则具有较好的装饰效果。
使用寿命环氧地坪的使用寿命为3-5年。
混凝土密封固化剂地坪使用寿命是半持久性，与建筑物同周期。
价格方面环氧地坪的价格偏高，适用于对洁净度要求较高的厂房车间。
混凝土密封固化剂地坪，报价相较于环氧地坪便宜一点。
施工工艺环氧地坪施工工艺分为底涂、中涂、面涂，工艺比较繁杂。
密封固固化剂地坪是密封固固化剂直接作用于混凝土之上，施工工艺略简。
不同的地坪有不用的优异性能，要根据实际情况进行选择，再了解了不同地坪的性能之后，选择就变得很简单了。
郑州科创地坪是专业从事环氧地坪、环氧自流平、防腐地坪、防静电地坪、防尘硬化耐磨地坪、混凝土密封固化剂地坪、运动场地坪、PVC地板、复古地坪、彩砂地坪等工商业地坪的研发、设计、施工与服务的公司，同时公司拥有成熟的技术团队专营环氧地坪工程机械设备的研发、设计、制作与销售。
封闭底漆检测报告1. 概述本报告对封闭底漆进行了全面的检测和分析。
封闭底漆是一种用于涂料表面处理的底漆，具有封闭和填充漆面的作用。
本次检测旨在评估该底漆的性能和质量。
2. 测试方法2.1 外观检查对封闭底漆进行外观检查，包括观察底漆的色泽、光泽、均匀度和涂层厚度等，并与标准进行比对。
2.2 物理性能测试对封闭底漆进行物理性能测试，包括涂层硬度、耐磨性和抗冲击性等指标的测试，以评估其耐久性和保护作用。
2.3 化学性能测试对封闭底漆进行化学性能测试，包括耐酸碱性、耐溶剂性和耐湿热性等指标的测试，以评估其化学防护效果。
3. 测试结果3.1 外观检查结果经过外观检查，封闭底漆表面呈现出均匀的色泽，光泽度良好。
涂层厚度在标准范围内，符合要求。
3.2 物理性能测试结果封闭底漆的硬度测试结果为XH，表明涂层具有较高的硬度，能有效保护涂料表面。
耐磨性和抗冲击性测试结果显示良好，表明封闭底漆对外界冲击和磨损具有良好的防护效果。
3.3 化学性能测试结果封闭底漆耐酸碱性测试结果显示良好的耐腐蚀性能，能有效防止涂料受到酸碱腐蚀的侵害。
耐溶剂性测试结果也良好，表明封闭底漆具有良好的耐溶剂性能。
耐湿热性测试结果表明，封闭底漆在湿热环境下仍能保持较好的防护效果。
4. 结论根据上述测试结果，可以得出以下结论： - 封闭底漆外观均匀且色泽、光泽度良好； - 封闭底漆具有较高的涂层硬度，耐磨性和抗冲击性良好； - 封闭底漆具有良好的耐酸碱性和耐溶剂性； - 封闭底漆在湿热环境下仍能保持较好的防护效果。
综上所述，封闭底漆在外观和性能方面均符合要求，是一种具有优良性能和质量的底漆产品。
5. 建议为了进一步提高封闭底漆的质量和性能，建议在生产过程中加强质量控制，确保每一批产品都能达到标准要求。
另外，可以继续开展更多针对封闭底漆的性能测试和改进研究，以满足不同应用场景的需求。
防腐油漆性能汇总
一、环氧封闭漆
主要性能：能在金属铝喷涂层和金属锌喷涂层上作封闭涂层，具有良好的渗透性和封闭性能。
与无机硅酸锌底漆等富锌底漆结合力良好，封闭性能良好。
与后道漆膜具有良好的层间附着力，能与多种防腐面漆配套。
该漆系针对锌涂冷喷锌涂料、冷镀锌高锌涂料的特点研制而成，最宜作它们的封闭涂层，在铝合金和适当表面处理的镀锌层上有良好的附着力。
二、环氧（云铁）漆
主要性能：有环氧树脂、鳞片状云母氧化铁、复合缓蚀剂、改性固化剂等组成的双组分环氧漆。
1）良好的力学性能，漆膜坚韧、耐冲击；
2）涂层耐水、耐盐水、耐介质腐蚀；
3）良好的抗渗透屏蔽性能；
4）对除锈等级要求较低，可手工除锈。
三、聚硅氧烷面漆
主要性能：
1）优异的耐水、耐盐水及耐化学品腐蚀性能。
2）优良的附着力，耐冲击性和柔韧性。
卓越的耐候性和保色保光性。
3）可经受冷热交变冲击。
四、无机富锌底漆
主要性能：该漆具有优良的防腐蚀作用，以水为溶剂，无火灾危险，能耐400℃高温，耐原油耐溶剂优异。
该漆可用于油罐、油舱、溶剂舱、压载水舱及环境和条件较苛刻的海洋钢铁结构、桥梁、烟囱等，还可以做为防锈耐热涂料。
几种封闭底漆的性能浅析和实验比较丁高升,王雨,邱绍义(天津开发区银塔实业有限公司,300381)摘要:从透气性、附着力、机械性、耐碱性及耐水性等方面对阳离子封闭底漆、水性环氧封闭底漆、硅溶胶改性封闭底漆、普通丙烯酸封闭底漆的封闭效果进行了理论分析和实验比较。
关键词:封闭底漆;阳离子;硅溶胶;水性环氧;丙烯酸底漆0引言乳胶漆以其环保性、实用性越来越受到消费者的青睐。
但其在施工方面存在着较大隐患,特别以北方初冬新建外墙和沿海地区墙面的施工更为突出。
建筑外墙基层一般都为混凝土、水泥砂浆或石灰水泥砂浆,水泥砂浆的养护期为,夏季14d,冬季21d;现场浇注混凝土的养护期为,夏季21d,冬季28d;石灰水泥砂浆其养护期更长,夏季30d,冬季90d。
在天气寒冷的北方,养护期还应适当的延长,但是许多建筑由于工期要求,需要在短时间内就涂装外墙涂料。
未达到养护期的砂浆pH值一般都大于13,其内部含有许多未硬化的水泥颗粒,含有大量的碱性物质,同时含有许多可溶性的盐类,砂粒之间、未硬化水泥颗粒之间存在许多孔隙。
这些盐类极易利用这些孔隙和乳胶漆涂膜的孔隙迁移至涂膜表面,使涂膜出现返碱、盐析、咬色、剥落等现象。
不仅给业主和施工方造成很大的损失,而且也影响了乳胶漆的推广与应用。
1泛碱、盐析现象的形成机理泛碱现象的出现与形成混凝土坚固机械性能的化学反应密切相关。
水泥的硬化过程是水和硅酸钙的化学反应,这个反应生成氢氧化钙和水化硅酸钙,后者使得水泥具有良好的机械性能。
但是,水泥中还有硅酸钠和硅酸钾等物质的存在,因此NaOH、KOH、Ca(OH)2也会在水泥水合反应的过程中产生。
当氢氧化物迁移到底材表面与空气中的CO2接触后反应生成碳酸盐和水,水挥发后会把碳酸盐留在底材表面(如图1)。
图1泛碱、盐析现象形成示意图2封闭底漆的作用如图1所示,要尽量避免“泛碱、盐析”现象就必须防止碱和空气(即二氧化碳)相接触或反应。
在底材与乳胶漆之间涂装封闭底漆,可起到封闭作用。

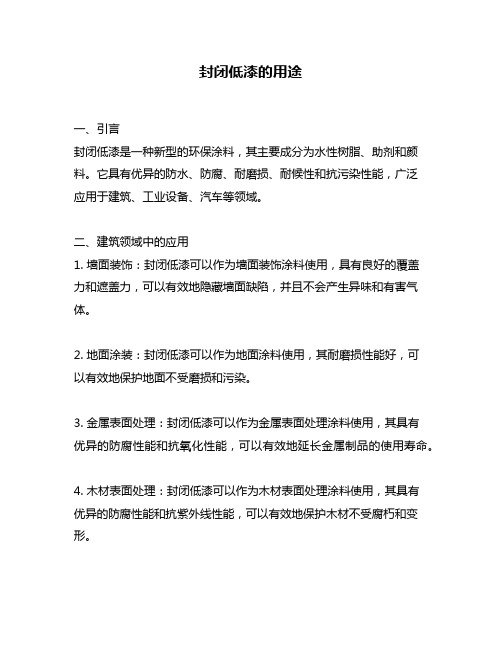

封闭低漆的用途一、引言封闭低漆是一种新型的环保涂料，其主要成分为水性树脂、助剂和颜料。
它具有优异的防水、防腐、耐磨损、耐候性和抗污染性能，广泛应用于建筑、工业设备、汽车等领域。
二、建筑领域中的应用1. 墙面装饰：封闭低漆可以作为墙面装饰涂料使用，具有良好的覆盖力和遮盖力，可以有效地隐藏墙面缺陷，并且不会产生异味和有害气体。
2. 地面涂装：封闭低漆可以作为地面涂料使用，其耐磨损性能好，可以有效地保护地面不受磨损和污染。
3. 金属表面处理：封闭低漆可以作为金属表面处理涂料使用，其具有优异的防腐性能和抗氧化性能，可以有效地延长金属制品的使用寿命。
4. 木材表面处理：封闭低漆可以作为木材表面处理涂料使用，其具有优异的防腐性能和抗紫外线性能，可以有效地保护木材不受腐朽和变形。
三、工业设备领域中的应用1. 机器涂装：封闭低漆可以作为机器涂料使用，其具有优异的耐磨损性能和防腐性能，可以有效地保护机器不受磨损和腐蚀。
2. 电子设备涂装：封闭低漆可以作为电子设备涂料使用，其具有优异的绝缘性能和耐高温性能，可以有效地保护电子设备不受损坏。
3. 化工设备涂装：封闭低漆可以作为化工设备涂料使用，其具有优异的耐化学腐蚀性能和防火性能，可以有效地保护化工设备不受腐蚀和火灾。
四、汽车领域中的应用1. 汽车外观涂装：封闭低漆可以作为汽车外观涂料使用，其具有良好的光泽度和色彩饱和度，可以使汽车外观更加美观。
2. 汽车内饰涂装：封闭低漆可以作为汽车内饰涂料使用，其具有优异的耐磨损性能和防污性能，可以使汽车内饰更加耐用和易清洁。
五、总结封闭低漆是一种非常优秀的涂料，其应用范围非常广泛。
在建筑、工业设备、汽车等领域中，封闭低漆都具有很好的应用前景。
随着环保意识的不断提高，封闭低漆将会得到越来越广泛的应用。
封闭低漆的用途封闭低漆是一种常见的涂料，它具有很多优点，因此在很多领域都有广泛的应用。
本文将从封闭低漆的定义、特点、用途等方面进行详细介绍。
一、封闭低漆的定义封闭低漆是一种特殊的涂料，它的主要成分是聚合物，具有很强的封闭性和低挥发性。
它可以有效地封闭表面的毛孔和微小裂缝，防止水分、氧气等物质的渗透，从而达到保护和防腐的作用。
二、封闭低漆的特点1.良好的封闭性：封闭低漆可以有效地封闭表面的毛孔和微小裂缝，防止水分、氧气等物质的渗透，从而达到保护和防腐的作用。
2.低挥发性：封闭低漆的挥发性很低，不会对环境造成污染，也不会对人体健康造成危害。
3.耐候性好：封闭低漆具有很好的耐候性，可以在各种恶劣的环境下使用，不易褪色、龟裂和剥落。
4.施工方便：封闭低漆的施工非常方便，可以采用刷涂、喷涂等多种方式进行施工，而且干燥时间短，可以快速投入使用。
1.建筑领域：封闭低漆可以用于建筑物的外墙、屋顶、地面等部位的防水、防潮、防腐等处理，可以有效地延长建筑物的使用寿命。
2.船舶领域：封闭低漆可以用于船舶的船体、甲板等部位的防水、防腐等处理，可以有效地延长船舶的使用寿命。
3.汽车领域：封闭低漆可以用于汽车的底盘、车身等部位的防腐、防锈等处理，可以有效地延长汽车的使用寿命。
4.机械领域：封闭低漆可以用于机械设备的表面防腐、防锈等处理，可以有效地延长机械设备的使用寿命。
5.电子领域：封闭低漆可以用于电子元器件的表面防潮、防腐等处理，可以有效地提高电子元器件的使用寿命。
四、封闭低漆的优点1.保护性强：封闭低漆可以有效地封闭表面的毛孔和微小裂缝，防止水分、氧气等物质的渗透，从而达到保护和防腐的作用。
2.环保性好：封闭低漆的挥发性很低，不会对环境造成污染，也不会对人体健康造成危害。
3.使用寿命长：封闭低漆可以有效地延长建筑物、船舶、汽车、机械设备、电子元器件等物品的使用寿命。
4.施工方便：封闭低漆的施工非常方便，可以采用刷涂、喷涂等多种方式进行施工，而且干燥时间短，可以快速投入使用。
底漆分类及作用顾名思义，底漆就是刷水漆前用作水漆系统的第一层漆。
底漆与面漆最好选用同一品牌或配套的水漆，以防止底漆与面漆之间产生化学反应。
选购时先仔细阅读其外包装说明中注明的与之相配套的底漆（或面漆）类型或型号，如果不是配套的水漆使用，还需对此两种做相溶性实验。
不同的水漆漆和基材需要选用不同的底漆，接下来小编介绍一下比较常用的底漆种类及作用。
比较常用的底漆有：1.铁红阴极电泳底漆：本漆漆膜有良好的附着力和耐腐蚀性能，比阳极电泳底漆更为优越，适用于金属制件的底漆，特别宜于作钢铁制品的底漆。
2.新型金属防腐底漆：该漆干燥快、附着力强、力学性能好，其耐油性、防锈性和防腐蚀性好。
主要用于各种汽车车身、车厢及零部件底层涂覆。
3.磷化底漆：用于精华素底材的涂底漆。
4.氨基醇酸二道底漆：用于中间层涂料。
适用于已涂有底漆和已打磨平滑的腻子层上，以填平腻子层的砂孔和纹倒。
5.新型木器封闭底漆：适用于木器封闭底漆、装饰和建筑涂料。
6.新型金属底漆：用于金属表面的打底。
7.新型富锌底漆：使用于造船厂水下金属表面涂装及化工防腐金属打底。
8.铁红醇酸树脂底漆：用于涂在有较均匀锈层的钢铁表面。
9.橡胶醇酸底漆：刷涂或喷涂于已处理过的金属表面。
10.锌黄聚氨酯底漆：适用于铁路、桥梁和各色金属设备的底层涂饰。
11.丙烯酸/环氧树脂底漆：具有良好的耐盐雾性、耐湿热性及良好的力学性能，对金属表面有较好的附着力，可作优良的防锈底漆。
12.新型聚酚氧预涂底漆：应用于机械车辆、设备、造船等行业。
13.环氧脂各色底漆：适用于涂覆轻金属表面。
14.新型沥青船底漆：适用于船舶的水下部分打底，也可作铝粉沥青船底漆和沥青防污漆之间的隔离层。
底漆的作用：在涂刷面漆之前涂刷一层封固底漆不仅可以节省装修成本，从长远和装饰效果来看，涂刷底漆更有事半功倍的优点。
同时,底漆良好的附着力使墙面更趋平滑，令面漆更易涂刷，减少了面漆的使用量。
如此一来,墙面既避免了漆病，又利于更长时间保持涂刷效果。
SN—5100 雅宝捷防霉抗碱内墙封闭底漆产品简介：采用丙烯酸共聚物制成的内墙封闭底漆，对墙面有非常强的附着力，并能增加面漆的附着力，有部分遮盖力，其坚固、耐久的漆膜为面漆的各项性能提供了一层牢固的基地；产品特点：附着力强，渗透性好，抗霉菌和藻类的滋长，耐水耐碱性能优异，施工方便，能部分遮盖底层；适用范围：各种水泥砂浆、砖石制成的墙面、石棉板、石膏板、天花等内墙比表面。
使用说明：1、施工方式：辊涂、粉刷、有气或无气喷涂;2、基材含水率≤10%，ph<10%,新水泥墙要求养护30天左右；3、稀释比例：加水不超过20%，有气喷可适量增加；4、理论涂布：10—12m2/kg遍，实际涂刷面积视基层表面处理状况而定;5、干燥时间：涂层表面干120min/25℃,实际24h/25℃，重涂间隔时间≥3h：贮存: 清洁、干燥、阴凉，通风处密封储存；包装：6kg保质期：24个月SN—5600 雅固宝内墙底漆产品简介：采用丙烯酸共聚物制成的内墙环保封固底漆，其微小粒子形成的高分子膜能对混凝土等毛细孔进行高效封闭，从而对几层渗透的盐、碱进行阻断，同时其分子结构能有效阻止墙面风化。
对墙面和面漆之间提供了很强的连接作用，大大增强了面漆的附着力，因产品为白色能提供部分遮盖力。
产品特点：1、渗透性好，附着力强，透气性好；2、封闭性能优异，耐碱性好；3、施工方便，经济环保；适用范围：各种水泥砂浆、砖石制成的墙面、石棉板、石膏板、天花等内墙比表面。
使用说明：1、施工基层表面要求ph<10%，含水率≤10%2、施工方式：采用辊涂、刷涂、喷涂；3、基材含水率≤10%，ph<10%；4、理论涂布：10-12m2/kg遍，实际涂刷面积视基层表面处理状况而定;5、调节比例：加清水稀释，不超过20%，喷涂可适量增加；6、干燥时间：涂层表面干120min/25℃,实际24h/25℃，重涂间隔时间≥4h：贮存: 干爽、通风、阴凉、无冻处密封保存；包装：6kg、20kg保质期：24个月SN-5200 全功能内外墙防霉封墙底漆产品简介：采用硅丙乳液制成的多功能白色环保型外墙底漆，其优异的防水性和抗碱性能有效地保护外层乳胶漆免受墙内体内部化学物质的侵袭，并能起到降低ph值和提高面漆的附着力的作用。
车间底漆的种类
车间底漆是汽车喷漆过程中的重要一环，它能够为车身提供保护和美观效果。
根据不同的需求和应用场景，车间底漆可以分为以下几种类型：
1. 环氧底漆：环氧底漆是一种常见的底漆类型，它具有较高的附着力和耐腐蚀
性能。
环氧底漆适用于金属表面的防锈和防腐蚀处理，能够有效延长车身的使用寿命。
2. 硝基底漆：硝基底漆是一种快干型底漆，干燥时间较短，适用于车间生产效
率要求较高的情况。
硝基底漆具有良好的光泽度和耐候性能，能够提供较好的外观效果。
3. 丙烯酸底漆：丙烯酸底漆是一种环保型底漆，它不含有害溶剂，对环境和人
体健康无害。
丙烯酸底漆具有良好的附着力和耐候性能，能够有效防止车身表面的氧化和褪色。
4. 水性底漆：水性底漆是近年来新兴的一种底漆类型，它采用水作为溶剂，具
有环保、无毒、无味的特点。
水性底漆干燥时间短，适用于快速生产节奏的车间，同时能够提供良好的附着力和耐久性。
5. 硅酮底漆：硅酮底漆是一种高温耐候型底漆，适用于高温环境下的车辆使用。
硅酮底漆具有良好的耐化学品和耐候性能，能够有效防止车身表面的褪色和老化。
6. 磷酸锌底漆：磷酸锌底漆是一种防锈底漆，它能够有效防止金属表面的氧化
和腐蚀。
磷酸锌底漆具有良好的附着力和耐久性，适用于需要长期防锈保护的车辆。
以上是常见的几种车间底漆的种类，每种底漆都有其适用的场景和特点。
在选
择底漆时，需要根据车辆的使用环境、外观要求和预算等因素进行综合考虑。
同时，在使用底漆时，需要遵循正确的施工工艺和操作规范，以确保底漆能够发挥最佳效果，提供优质的涂装保护。
抗冲击测试：将做完耐热测试的铁板放在摆锤冲击试验机上，以3公斤的重量，90°扬角连续3次冲击，然后观察其受损情况来对比其抗冲击的能力。
抗冻测试：将规格为50×210×4mm的铁板放入温度为1.7℃的冰柜85分钟后取出，然后对折，看其是否出现脆化龟裂，并用手指用力抠其表面，看底盘装甲是否脱落。
品牌名：FORCH测试一：固体含量 ★★★☆原始重量：90.10g干后重量：65.55g固体含量：72.75%简评：FORCH 在本项测试的结果不算理想，排名第四。
测试二：耐热性 ★★★★☆简评：螺丝刀仅仅刮起了表面少许涂料，FORCH的表现不错。
测试三：抗冲击 ★★★☆简评：摆锤冲击给FORCH带来了不小的损伤，产生了较大的裂痕和龟裂，而且已经能够看到铁板底部。
测试四：抗冻性 ★★★★☆简评：在对折后仅产生了少许的龟裂，FORCH在抗冻能力上的表现仍然可圈可点。
品牌名：KF测试一：固体含量 ★★★★☆原始重量：90.01g干后重量：84.41g固体含量：92.75%简评：这个品牌给了我们一个不小的惊喜，真材实料真是非常不错。
测试二：耐热性 ★★★★☆简评：KF的表现同样出色，螺丝刀也仅仅只刮起了表面的少许涂料。
测试三：抗冲击 ★★★★☆简评：KF也有不俗的表现，撞击裂痕较小，而且也无龟裂存在。
测试四：抗冻性 ★★★☆简评：看来抗冻是KF的软肋，在对折铁板后产生了较大的龟裂，涂料也变得比较容易脱落，附着力明显降低。
简评：螺丝刀也同样只能刮去表面的涂料，表现优异。
测试三：抗冲击 ★★★★★简评：伍尔特无疑是此项测试中最耀眼的明星，3次冲击都只在装甲上留下刮痕，铁板变形处也丝毫没有出现龟裂。
测试四：抗冻性 ★★★★★简评：伍尔特也没有在“严寒”的“拷问”下屈服，对折后丝毫没产生龟裂，用手抠也不能轻易使装甲脱落，产品表现出了良好的附着力和抗冻力。
·第一名： Teroson（汉高）WURTH（伍尔特）汉高的综合实力真的是超强，固体含量测试的惊人结果想必也给大家留下了深刻印象吧。
几种封闭底漆的性能浅析和实验比较丁高升,王雨,邱绍义(天津开发区银塔实业有限公司,300381)摘要:从透气性、附着力、机械性、耐碱性及耐水性等方面对阳离子封闭底漆、水性环氧封闭底漆、硅溶胶改性封闭底漆、普通丙烯酸封闭底漆的封闭效果进行了理论分析和实验比较。
关键词:封闭底漆;阳离子;硅溶胶;水性环氧;丙烯酸底漆0引言乳胶漆以其环保性、实用性越来越受到消费者的青睐。
但其在施工方面存在着较大隐患,特别以北方初冬新建外墙和沿海地区墙面的施工更为突出。
建筑外墙基层一般都为混凝土、水泥砂浆或石灰水泥砂浆,水泥砂浆的养护期为,夏季14d,冬季21d;现场浇注混凝土的养护期为,夏季21d,冬季28d;石灰水泥砂浆其养护期更长,夏季30d,冬季90d。
在天气寒冷的北方,养护期还应适当的延长,但是许多建筑由于工期要求,需要在短时间内就涂装外墙涂料。
未达到养护期的砂浆pH值一般都大于13,其内部含有许多未硬化的水泥颗粒,含有大量的碱性物质,同时含有许多可溶性的盐类,砂粒之间、未硬化水泥颗粒之间存在许多孔隙。
这些盐类极易利用这些孔隙和乳胶漆涂膜的孔隙迁移至涂膜表面,使涂膜出现返碱、盐析、咬色、剥落等现象。
不仅给业主和施工方造成很大的损失,而且也影响了乳胶漆的推广与应用。
1泛碱、盐析现象的形成机理泛碱现象的出现与形成混凝土坚固机械性能的化学反应密切相关。
水泥的硬化过程是水和硅酸钙的化学反应,这个反应生成氢氧化钙和水化硅酸钙,后者使得水泥具有良好的机械性能。
但是,水泥中还有硅酸钠和硅酸钾等物质的存在,因此NaOH、KOH、Ca(OH)2也会在水泥水合反应的过程中产生。
当氢氧化物迁移到底材表面与空气中的CO2接触后反应生成碳酸盐和水,水挥发后会把碳酸盐留在底材表面(如图1)。
图1泛碱、盐析现象形成示意图2封闭底漆的作用如图1所示,要尽量避免“泛碱、盐析”现象就必须防止碱和空气(即二氧化碳)相接触或反应。
在底材与乳胶漆之间涂装封闭底漆,可起到封闭作用。
一般来说底漆的封闭可通过2种途径来实现:①通过对底材的渗透并与内部的基团发生化学键作用,从而增加了涂膜与底材的附着力和抗碱能力,同时封闭砂浆毛细孔,进而阻止碱和盐的析出;②在要求涂膜与底材有很好的附着力的前提下,通过在砂浆表面形成致密的涂膜阻止碱和盐的迁移。
为了确保封闭效果,封闭底漆就必须具备以下特点:(1)乳液粒径小、渗透性强,对基层的附着力好、表面张力低、粘结力强;(2)乳液成膜温度要适中、抗张强度大、延伸率高、机械性能好;(3)电解质稳定性好;(4)耐水、耐碱性优异。
目前市售的抗碱封闭底漆种类繁多,大致有以下几种类型:普通丙烯酸封闭底漆、阳离子封闭底漆、水性环氧封闭底漆,以及硅溶胶改性封闭底漆。
本文将上述几种封闭底漆作了实验比较。
3市售的几种封闭底漆3.1普通丙烯酸封闭底漆普通丙烯酸封闭底漆一般都是阴离子型乳液调制而成(透明封闭底漆和加入部分颜填料的封闭底漆)。
目前国内广泛采用的丙烯酸类共聚物乳液通常采用甲基丙烯酸作为增强附着力的单体,但存在附着力差、耐碱性弱的缺点。
使用的乳化剂通常为十二烷基硫酸钠及壬基苯酚聚氧乙烯醚,再加上生产工艺的原因使阴离子乳液的粒径相对大得多(一般乳液粒径是0.1～10μm),表面张力很大,一般很难渗透到底材内部的细小毛细孔中,所以只能依靠在底材表面涂膜的密实性来实现封底的效果。
同属乳胶漆范畴的丙烯酸封闭底漆成膜类型属物理成膜机理,高分子之间不能发生化学反应成膜,只是依据自身水分蒸发,高分子胶粒在成膜助剂的作用下软化进而相互挤压成膜,所以漆膜不紧密,空隙较大较多(透气性好)。
正如前文所说,乳胶漆的透气性也成为发生返碱、盐析等漆膜弊病的因素。
经水淋后,水渗透进漆膜里面,溶解其中的可溶性盐,同时还溶解了可溶性碱,部分溶解物随着水分迁移至底材表面与CO2反应生成盐,在迁移的过程中随着水分的不断蒸发,溶解物不断结晶析出,若结晶在漆膜与底材之间就容易导致漆膜的脱落,如果结晶在漆膜表面就形成泛碱和盐析。
3.2阳离子封闭底漆阳离子乳液生产的封闭底漆具有较小的表面张力,对底材的渗透性极强,碱性物质和温度均可促进阳离子乳液的交联反应,所以强碱性的新墙面会使之有更好的成膜效果,起到更好的封闭作用,提高涂膜的耐碱性和耐盐析性。
但其缺陷在于阳离子乳液在强碱条件下交联反应比较强烈,若直接刷涂在高pH值的砂浆块上,很容易在表面形成涂膜,渗透不到砂浆内部,甚至会形成白色的胶粒(在砂浆表面急剧破乳)而不能成膜,这两种现象都大大降低阳离子的封闭效果。
所以有必要延缓其成膜速度,建议使用适当的乳化剂进行胶体保护,因其是阳离子乳液所以只能选择阳离子或非离子表面活性剂进行胶体保护,这样有利于提供给乳液充分渗透到砂浆内部的时间,进而在内部成膜,并与内部—OH形成氢键投锚作用,封闭毛细孔。
从而形成从里到外的封闭体系。
3.3水性环氧封闭底漆环氧树脂以其耐磨损、耐冲击、耐化学品等性能而为广大客户所认同,而环氧作为封闭底漆使用也有其独特的优点。
环氧基团有较低的表面张力和优良的粘附力,并且环氧的成膜机理是环氧基团开环发生化学反应,这种成膜远比乳胶漆成膜要密实得多。
且环氧还能与碱反应形成硅酸盐,有效地阻止盐和碱的迁移。
环氧涂膜的耐化学品性能为其在强碱条件下的稳定性提供了保证。
另外环氧树脂中含有—OH,也可以在底材中形成氢键从而增加封闭和附着力。
所以有许多产品在水性丙烯酸中引入环氧基团,利用环氧的特性进行封闭。
3.4硅溶胶改性封闭底漆硅溶胶俗称水玻璃,是以水为分散相的无机高分子聚偏硅酸胶体溶液,分子式可表示为: mSiO2·nH2O,直径相当小(5～80nm),活性比较高,渗透性特别强。
硅溶胶很容易渗透到基材内部和附着在表面,随着水分蒸发,mSiO2·nH2O分子之间发生脱水,形成牢固并且是立体的硅氧键(键能很高)。
脱水析胶时氧化硅具有较高的活性,能与无机盐、金属氧化物生成新的硅酸盐无机高分子化合物,在基材内部形成的这种硅酸盐无机高分子化合物能够有效地封闭基材的毛细孔,且因为它与基材的碱和盐反应,所以也大大降低了基材的pH值和可溶性盐的浓度,减少了能够迁移到涂膜表面的盐碱量。
但有一点值得注意的是:硅溶胶不能单独使用,必须与有机高分子乳液配合使用才能有效成膜。
所以两者的配比至关重要。
4几种封闭底漆的性能比较4.1实验准备4.1.1砂浆块的制备为了增加砂浆块中可溶性盐的浓度,用10%的盐水代替自来水;用10%盐水+水泥(1份)+砂料(2份)制成20cm×20cm×2cm的水泥砂浆块,标准条件(温度25℃,湿度55%)下,固化48h待用。
4.1.2底材及面涂处理在制好的砂浆块上刮涂水泥基腻子,在腻子干后打磨,并分别涂刷各种封闭底漆(100g/m 2)。
4.1.3浸泡液的配制在10%的盐水中加NaOH,pH值调至14。
实验方法及结果分析4.2.1涂膜耐水性(1)同一滴管在同一角度和高度将1滴水滴在涂有底漆的表面上,观察水珠与底材接触面的直径大小(取3个样块,每块在不同的3个位置作实验,取平均值)。
(2)用普通石棉板涂刷各种底漆(100g/m2),标准条件(温度25℃,湿度55%)下干燥3d,然后浸入水中检测其耐水性。
耐水性实验结果见表1。
表1几种封闭底漆的耐水性实验结果水珠直径的大小可以说明漆膜的表面张力的大小,表面张力越大水珠直径就会越大,与水接触面积就大,说明外界水渗透到内部的几率就越大,耐碱和抗盐析性能就差。
由表1容易看出阳离子封闭底漆耐水性最好。
另外硅溶胶配比增加,SiO2活性提高,而涂膜耐水性下降,所以找到一个合适的配比至关重要,不同的硅溶胶和不同乳液有着不同的最佳配比,只能通过实验来寻找最佳配比。
4.2.2透气性本实验参考GB/T17146-1997对上述几种封闭底漆作了透气性比较。
试样选用惰性较强的硼玻璃片,尺寸大小为直径60mm、厚度4mm、孔隙率为3。
用规格为100μm的制膜器在试样上分别刮涂一遍各种封闭底漆。
然后将制成的试样在恒温恒湿[温度(23±2)℃,湿度(50±5)%]的条件下养护7d,备用。
将100mL蒸馏水加入直径60mm、高60mm的玻璃杯中。
将试样涂漆面朝上放在玻璃杯上,试样与玻璃杯交口处用蜡密封。
试验之前要将试样和蒸馏水的水温控制在与实验温度相差1℃的范围之内,以防止产生水冷凝现象。
用分析天平称取整个装置的质量为m1,然后在恒温恒湿存放5d,再称量其质量为m2。
做5组实验,取误差<5%的3组求平均值计算水蒸气透过率WVT,见式1。
式1其中:WVT———1d水蒸气通过漆膜所挥发的量,g/(m2·d);(m1-m2)———实验前后试样装置的质量差,g;(t2-t1)———实验用时间,h;△A———试样板面积减去密封所占的面积,m2。
几种封闭底漆透气性实验结果如表2所示。
表2几种封闭底漆透气性实验结果由表2可见普通丙烯酸乳液和硅溶胶2的透气性最好,同时也说明其漆膜的密闭性最差,漆膜孔隙较大,可溶性盐和碱出入漆膜就更为容易,发生盐析返碱的机率就高。
4.2.3涂膜附着力在制好的砂浆块上分别涂刷各种封闭底漆(100g/m2),在标准条件下干燥3d,面漆涂刷后干燥7d,评价附着力(划格法),然后在水中浸泡1d测试浸水附着力。
结果见表3。
表3底漆与面漆的附着力实验结果注:左侧数据为正常状态下的附着情况,右侧数据为浸水后的附着情况,25为最好。
由表3可以看出,普通丙烯酸乳液浸水后的附着力下降幅度很大,所以其抗剥落能力较差。
4.2.4抗返碱抗盐析性在制好的砂浆块上分别涂刷各种封闭底漆(100g/m2),在标准条件下干燥3d,涂刷同种面漆后养护7d,然后将砂浆块浸泡在浸泡液中,涂有面漆的一面朝上,要保证浸泡液的液面尽可能的接近砂浆上表面。
浸泡4d后观察其漆膜表面的状态(注意要定期加水保证液面的高度)。
试样结果见图2。
图2浸泡4d后试样由图2可见,阳离子封闭底漆与水性环氧封闭底漆的封闭效果较为显著。
硅溶胶配比恰当也可起到一定的效果,但是硅溶胶在贮存稳定性方面还存在一定的缺陷。
4.2.5抗张强度把不同的试样制备0.5mm的膜,在23℃、湿度50%的条件下干燥3d,用弹性实验机测定其抗张强度,结果如表4。
表4几种底漆抗张强度的实验结果表4几种底漆抗张强度的实验结果5结语通过以上实验分析可知,阳离子封闭底漆和水性环氧封闭底漆效果最为突出。
其特点为:(1)和油性底漆相比,其具有成本优势,且耐碱能力强;具有内在的憎水性,极佳的耐碱性和耐水解能力,延长面漆的使用寿命;确保漆膜的美观性,可避免高额的维护费用及不必要的索赔投诉;(2)低VOC含量,更符合环保要求;受施工环境的限制小。
