钢球轧制和锻造、铸造球节能效果对比
钢球的生产方式主要有轧制、锻造和铸造。
从能源效果来看，轧制钢球的能源消耗相对较低，因为这种生产方式可以利用现有的钢材直接进行加工，不需要经过大量的加热和冷却过程。
锻造钢球的能源消耗较轧制方式略高，因为锻造过程需要加热钢材到高温，然后进行冷却和形状整理。
而对于铸造钢球来说，由于需要先将钢液倒入模具中形成球型，然后再进行冷却和整理，所以铸造过程的能源消耗相对较高。
总体而言，轧制钢球的能源消耗较低，具有较好的节能效果。
锻造和铸造钢球的能源消耗较高，但随着工艺技术的不断发展，锻造和铸造过程中的能源消耗也在逐渐减少。
同时，需要考虑的还有其他因素，例如生产批量、成本和质量等。
综合评估时需要综合考虑这些因素，并根据具体需求权衡选择合适的生产方式。
热轧合金钢球与铸造钢球的对比Contrast between Hot-rolled Alloy SteelBall and Cast Steel Ball1.制造工艺：1. Manufacturing process:热轧合金钢球是通过将合金材料的圆钢坯（如：60Mn、75MnCr、B2等），用电炉加温至1050℃（正负50度），利用轧制机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法。
通过热轧能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，机械性能优于同样材料的铸件。
热轧合金钢球密度大、无缩松；且内外密度一致，韧性强，使用过程中直径只会磨损变小但外形不失圆（如图1）。
The hot-rolled alloy steel ball is produced by using the processing method as follows: heat the round billet (such as 60Mn, 75MnCr, B2, etc.) of the alloy material to 1050 DEG C (+/- 50 DEG C) by using an electric furnace; and then use a rolling machinery to apply the pressure on the metal blanks so that the metal blanks can be plastically deformed, and then obtain the forge piece which has a certain mechanical property, a certain shape and a certain size. The defect such as loose cast condition of the metal produced during the smelting process can be eliminated through hot rolling, and the microstructure can be optimized;meanwhile, because of saving the integrated metal flow line, the mechanical property is superior to that of the cast pieces which are made of same material. Because of large density, the hot-rolled steel ball does not shrink; because the internal density is the same as the external density, the toughness is strong, during the using process, the diameter only becomes small after worn, but the appearance is not out of round (shown in figure 1).铸造钢球是将废铁和其他一些成分的铬铁熔炼后，通过铸造浇注到模具里面形成。

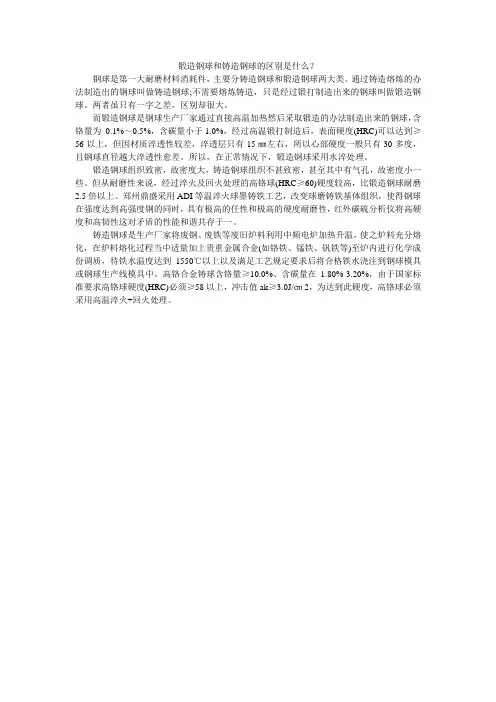

锻造钢球和铸造钢球的区别是什么？
钢球是第一大耐磨材料消耗件，主要分铸造钢球和锻造钢球两大类。
通过铸造熔炼的办法制造出的钢球叫做铸造钢球;不需要熔炼铸造，只是经过锻打制造出来的钢球叫做锻造钢球。
两者虽只有一字之差，区别却很大。
而锻造钢球是钢球生产厂家通过直接高温加热然后采取锻造的办法制造出来的钢球，含铬量为0.1%～0.5%，含碳量小于1.0%，经过高温锻打制造后，表面硬度(HRC)可以达到≥56以上，但因材质淬透性较差，淬透层只有15㎜左右，所以心部硬度一般只有30多度，且钢球直径越大淬透性愈差。
所以，在正常情况下，锻造钢球采用水淬处理。
锻造钢球组织致密，故密度大，铸造钢球组织不甚致密，甚至其中有气孔，故密度小一些。
但从耐磨性来说，经过淬火及回火处理的高铬球(HRC≥60)硬度较高，比锻造钢球耐磨2.5倍以上。
郑州鼎盛采用ADI等温淬火球墨铸铁工艺，改变球磨铸铁基体组织，使得钢球在强度达到高强度钢的同时，具有极高的任性和极高的硬度耐磨性，红外碳硫分析仪将高硬度和高韧性这对矛盾的性能和谐共存于一。
铸造钢球是生产厂家将废钢、废铁等废旧炉料利用中频电炉加热升温，使之炉料充分熔化，在炉料熔化过程当中适量加上贵重金属合金(如铬铁、锰铁、钒铁等)至炉内进行化学成份调质，待铁水温度达到1550℃以上以及满足工艺规定要求后将合格铁水浇注到钢球模具或钢球生产线模具中。
高铬合金铸球含铬量≥10.0%、含碳量在1.80%-3.20%，由于国家标准要求高铬球硬度(HRC)必须≥58以上，冲击值ak≥3.0J/㎝2，为达到此硬度，高铬球必须采用高温淬火+回火处理。
锻造钢球是用钢材烧红进行锻打，而铸造钢球是把钢水倒入球型模具而成。
同等价格的锻造钢球和铸造钢球，铸造的更节约！铸造是指熔融的液态金属填满型腔冷却。
制件中间易产生气孔。
即将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件(零件或毛坯)的工艺过程。
锻造主要是在高温下用挤压的方法成型。
可以细化制件中的晶粒。
即利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法
1 、锻造钢球具有钢的一切优点，通过热处理后成为高质量的球磨球。
2 、生产效率高、产量大、锻球生产机械化、自动化程度极高，没有人工操作的生产环节。
3 、质量稳定、硬度、淬透性好、金相组织致密、晶粒细小，耐磨性能好，磨耗是铸球的一半，冲击韧性高达12-20J/cm 2 ，破碎率小于1%。
4 、能耗低、无污染、劳动强度低、生产成本较低，从长远来看，铸球将不可避免地被锻球所取代。
有关锻（轧）钢球与铸造钢球密度的探析摘要：在耐磨钢球领域内，有两大类钢球运转于球磨机或半自磨机里，一种是锻轧钢球，一种是铸造钢球，都属于研磨类钢球，适用于矿山、建筑、冶金、化工、水泥等不同领域内，两种钢球既有共性也有不同，最大的不同就是其密度不同。
本文分析锻（轧）钢球与铸造钢球的密度影响。
关键词：锻（轧）钢球；铸造钢球；生铁；密度我国长期以来以铸造钢球为主,近些年生产效率高,产品质量稳定的锻,轧钢球得到了快速的发展[1]。
我们都知道，锻（轧）钢球与铸造钢球的密度是不一样，但究其原因是什么？知道的就不是很多了，首先，铸造钢球就是指的“铁球”，无论从传统的概念还是基本的理念，都会知道铁的密度低，而锻（轧）钢球其实就是钢材的密度，通常是在7.85Kg/m3，但是，铸造钢球的密度是多少呢？要从以下几个方面说起：1、俗称的熟铁和生铁指的是什么？一般所谓的熟铁是个俗称，一般是指钢材，也就是含碳量低于2.11%（或1.80%））的铁碳合金，密度为7.85Kg/m3，再确切地说，就是通过这种密度的冶炼后钢材，经过检测符合钢球用钢的化学范围后，锻轧制得客户所需规格的钢球，因此锻轧钢球的密度就是7.85Kg/m3；那么生铁则是含碳量大于2.11%（或1.8%）的铁碳合金。
铸铁是含碳量大于2.11% 的铁碳合金,工业上常用的铸铁,含碳量一般在2.5%～4.0%的范围内,此外,还含有硅,锰,硫,磷等元素[2]。
生铁件也就是铸铁件，就生铁自身来说就算化学成份一样但由于生产的条件不一样密度也会产生很大的误差，例如：下面的两组图，都是铸造70mm的钢球浇筑模具，图一（A 、B）是铸造钢球安徽某地的模具与图二（A 、B）的江苏某地的模具之差别，就是一个实例，同样是70mm的钢球模具，安徽的一副模具重量为46Kg,内有四个钢球，而江苏的一副模具重量为35Kg,内有五个钢球；看出结果没：江苏模具钢球数量多带来产量高但自身模具重量轻，而安徽模具数量少带来产量低但自身模具的重量重，这就是最大的区别，也恰恰这一点，决定了铸造钢球的质量之根本（普高、中低铬球都可以使用，但是合金含量越高、规格越大的的产品，热处理就会出现问题，出现炸裂等现象，其实原因就是内部疏松造成的，本身模具的轻，就会有浮力产生，其实这些问题都是密度所造成的）；还有就是用离心铸造的生铁就比用砂型铸造的生铁密度高很多，一般情况下灰口铸铁密度为：7.25Kg/m3；白口铸铁为：7.55Kg/m3；可锻铸铁为：7.3Kg/m3；图一（A）图一（B）图二（A）图二（B）按照碳在铸铁中存在的形式的不同,可将铸铁分为白口铸铁,灰铸铁,可锻铸铁,球墨铸铁.灰铸铁中石墨以片状形存在,具有良好的耐磨性,消震性和切削加工性,并具有较高的抗压强度,故在工业上应用极广[3]。
