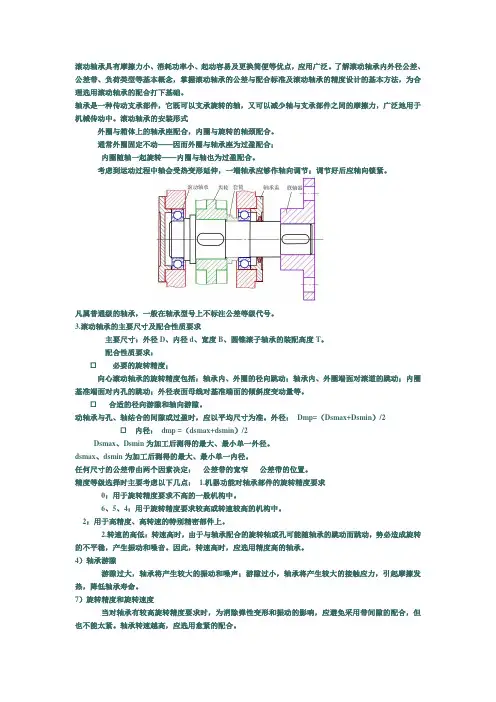

滚动轴承具有摩擦力小、消耗功率小、起动容易及更换简便等优点，应用广泛。
了解滚动轴承内外径公差、公差带、负荷类型等基本概念，掌握滚动轴承的公差与配合标准及滚动轴承的精度设计的基本方法，为合理选用滚动轴承的配合打下基础。
轴承是一种传动支承部件，它既可以支承旋转的轴，又可以减少轴与支承部件之间的摩擦力，广泛地用于机械传动中。
滚动轴承的安装形式外圈与箱体上的轴承座配合，内圈与旋转的轴颈配合。
通常外圈固定不动——因而外圈与轴承座为过盈配合；内圈随轴一起旋转——内圈与轴也为过盈配合。
考虑到运动过程中轴会受热变形延伸，一端轴承应够作轴向调节；调节好后应轴向锁紧。
凡属普通级的轴承，一般在轴承型号上不标注公差等级代号。
3.滚动轴承的主要尺寸及配合性质要求主要尺寸：外径D、内径d、宽度B、圆锥滚子轴承的装配高度T。
配合性质要求：☐必要的旋转精度；向心滚动轴承的旋转精度包括：轴承内、外圈的径向跳动；轴承内、外圈端面对滚道的跳动；内圈基准端面对内孔的跳动；外径表面母线对基准端面的倾斜度变动量等。
☐合适的径向游隙和轴向游隙。
动轴承与孔、轴结合的间隙或过盈时，应以平均尺寸为准。
外径：Dmp=（Dsmax+Dsmin）/2 ☐内径：dmp =（dsmax+dsmin）/2Dsmax、Dsmin为加工后测得的最大、最小单一外径。
dsmax、dsmin为加工后测得的最大、最小单一内径。
任何尺寸的公差带由两个因素决定：公差带的宽窄公差带的位置。
精度等级选择时主要考虑以下几点： 1.机器功能对轴承部件的旋转精度要求0：用于旋转精度要求不高的一般机构中。
6、5、4：用于旋转精度要求较高或转速较高的机构中。
2：用于高精度、高转速的特别精密部件上。
2.转速的高低：转速高时，由于与轴承配合的旋转轴或孔可能随轴承的跳动而跳动，势必造成旋转的不平稳，产生振动和噪音。
因此，转速高时，应选用精度高的轴承。
4）轴承游隙游隙过大，轴承将产生较大的振动和噪声；游隙过小，轴承将产生较大的接触应力，引起摩擦发热，降低轴承寿命。
减速器的作用，工作原理及主要结构1.减速器的作用及工作原理减速器是一种装在原动机与工作机之间用以降低转速，增加扭矩的装置，在生产中使用十分广泛，常见的有齿轮减速器，蜗轮蜗杆减速器等，本次测绘的部件为一级圆柱齿轮减速器。
齿轮减速器的工作原理：减速器一种把较高的转速转变为较低转速的专门装置。
由于输入齿轮轴的轮齿与输出轴上大齿轮啮合在一起，而输入齿轮轴的轮齿数少于输出轴上大齿轮的轮齿数，根据齿数比与转数比成反比，当动力源（如电机）或其他传动机构的高速运动，通过输入齿轮轴传到输出轴后，输出轴便得到了低于输入轴的低速运动，从而达到减速的目的。
2.减速器的主要结构① 减速传动装置主要零件构成输入齿轮轴，轴承，大齿轮，键，输出轴等装配关系图说明减速及传动功能由输入齿轮轴、大齿轮、键、输出轴完成。
② 定位连接装置主要零螺栓连接件，垫圈，螺母，销钉件构成装配关系图说明为了使减速器的箱体，箱盖能重复拆装，并保证安装精度，本减速器在箱体、箱盖间采用锥销定位和螺栓连接的方式。
③ 润滑装置主要零件构成箱体，箱盖，齿轮，轴承说明本减速器需要润滑的部位有齿轮轮齿和轴承。
齿轮轮齿的润滑方式为大齿轮携带润滑油作自润滑；轴承润滑方式为大齿轮甩出的油，通过箱盖内壁流入箱体上方的油槽内，再以油槽流入轴承进行润滑。
④ 密封装置主要零件构成透盖，闷盖装配关系图说明为了防止润滑油泄漏，减速器一般都没计密封装置，本减速器采用的嵌入式密封装置，由两个透盖和两个闷盖完成密封。
⑤ 轴向定位装置主要零件构成透盖，闷盖，输出轴，输入轴，调整垫圈，定位轴套装配关系图说明输入齿轮轴的轴向定位由两端闷盖和透盖完成，间隙由调整垫片完成。
输出轴的轴向定位由其两端的闷盖、透盖和定位轴套完成，间隙调整由调整垫圈套完成。
⑥ 观察装置主要零件构成观察孔盖，油标组件装配关系图说明观察装置由箱盖上方的观察孔及箱体左下部油标组件组成。
观察孔主要用来观察齿轮的运转情况及润滑情况。
减速器基本结构一、引言减速器是机械传动系统中常用的一种装置，主要用于将高速旋转的输入轴减速到需要的输出转速，同时还能承受一定的负载。
减速器广泛应用于各种工业领域，如冶金、矿山、化工、轻工、纺织等。
二、减速器基本结构1. 总体结构减速器通常由输入轴、输出轴、齿轮箱和支撑结构组成。
其中，输入轴和输出轴分别与外部设备相连，齿轮箱则是将输入轴上的高速旋转运动通过内部齿轮传递到输出轴上，并实现减速作用。
2. 输入端结构输入端通常由电机或其他动力源提供动力，并通过联接装置与减速器相连。
联接装置包括联接板和联接法兰两种形式。
联接板是将电机和减速器之间用螺栓固定在一起，而联接法兰则是通过法兰面上的螺栓将两者连接在一起。
3. 输出端结构输出端通常由输出齿轮和输出法兰组成。
输出齿轮是与输入端相对应的齿轮，它们之间通过齿轮传动实现减速作用。
输出法兰则是将减速器输出轴与外部设备相连的装置。
4. 齿轮箱结构齿轮箱是减速器的核心部件，它由多个齿轮组成，并通过齿轮传递实现减速作用。
具体而言，齿轮箱通常包括输入端齿轮、输出端齿轮、中间齿轮和行星架等部件。
其中，行星架是一种常用的传动机构，它由多个行星齿轮和行星架组成，并通过行星架上的旋转实现输入端和输出端之间的传动。
5. 支撑结构支撑结构主要用于支撑减速器本身以及外部设备。
具体而言，支撑结构包括底座、支撑脚和联接装置等部件。
底座是减速器的基础结构，它通常由钢板焊接而成，并固定在地面上。
支撑脚则是将减速器与底座之间隔开一定距离，并起到缓冲和稳定作用。
三、不同类型减速器的基本结构1. 摆线针轮减速器摆线针轮减速器是一种高精度、高效率的减速器，它采用摆线针轮传动，具有结构简单、噪音低、寿命长等优点。
摆线针轮减速器的基本结构包括输入端齿轮、输出端齿轮、摆线针轮和行星架等部件。
2. 行星减速器行星减速器是一种常用的减速器，它采用行星架传动，具有扭矩大、精度高等优点。
行星减速器的基本结构包括输入端齿轮、输出端齿轮、中间齿轮和行星架等部件。
三级圆锥圆柱齿轮减速器引言齿轮减速器是机械设备中常见的一种用于减速和增加扭矩的装置。
三级圆锥圆柱齿轮减速器是一种复杂的减速器结构，具有较高的传动效率和更大的扭矩输出能力。
本文将介绍三级圆锥圆柱齿轮减速器的结构、工作原理和应用领域。
结构三级圆锥圆柱齿轮减速器由三级齿轮系统组成，每一级都由一对圆锥齿轮和一对圆柱齿轮组成。
所有齿轮都位于同一平面上，并且通过轴将它们连接起来。
下面是三级圆锥圆柱齿轮减速器的结构示意图：三级圆锥圆柱齿轮减速器结构示意图三级圆锥圆柱齿轮减速器结构示意图•输入轴（也称为驱动轴）与第一级齿轮连接，旋转输入轴将导致第一级齿轮转动。
•第一级圆锥齿轮与第二级圆锥齿轮配对，它们的齿数比和齿轮传动比决定了第一级到第二级的减速比。
•第二级圆锥齿轮与第三级圆锥齿轮配对，它们的齿数比和齿轮传动比决定了第二级到第三级的减速比。
•最后一级的输出轴（也称为从动轴）与第三级圆柱齿轮相连，输出轴的转动速度和扭矩将由第三级齿轮传递。
整个减速器的结构设计使得输入轴的转速可以通过齿轮传动逐级降低，并在最后一级获得所需的减速比和输出扭矩。
工作原理当输入轴转动时，它会带动第一级圆锥齿轮旋转。
通过齿轮传动，第一级圆锥齿轮的转动被传递给第二级圆锥齿轮，然后再传递给第三级圆锥齿轮。
每一级都会导致一定的减速。
最后，第三级圆柱齿轮与输出轴相连，将减速后的扭矩输出。
三级圆锥圆柱齿轮减速器具有高传动效率和扭矩输出能力。
圆锥齿轮的特点使得减速器在承受大扭矩的同时能够保持较高的效率。
此外，通过设计不同级别的齿轮传动比，可以实现不同的减速比和输出扭矩。
应用领域三级圆锥圆柱齿轮减速器适用于许多应用领域，特别是需要高扭矩和可靠传动的场合。
以下是一些常见的应用领域：1.工业机械：齿轮减速器广泛应用于各种工业设备，如输送机、风机、搅拌机、压缩机等。
2.交通运输：减速器在汽车、火车、飞机等交通工具中发挥重要作用，用于传递发动机的动力和转动力。
3.重型机械：三级圆锥圆柱齿轮减速器适用于处理重型扭矩的设备，如起重机、钢铁冶炼机械等。
