2020年中考物理冲刺试卷一．填空（每空2分，共26分）1．（2分）伦敦奥运会期间英国军方配备了一种远程声波安保设备，该设备工作时可以产生高达150分贝的声音，尖锐的声响会让人耳感到刺痛，既可用作高音喇叭，也可用作非致命性武器驱散人群。
“150分贝”是指所产生声音的（选填响度、音调、音色）2．（2分）“辽宁舰”服役，圆了中国航母梦；如图为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度；汽缸内蒸汽体积膨胀，对外做功，内能，同时推动活塞，将内能转化为能，使舰载机获得巨大的牵引力。
3．（4分）小周在郑州东区游玩，图中是他用调焦相机拍摄“大玉米”的照片，水中的倒影是由于光的现象形成的，小周站在原地不动，想照一张放大的照片，他应调节相机使镜头焦距（选填“变大”“变小”或“不变”）。
4．（4分）小丽探究煤炉的热效率时，用煤炉给10kg的水加热，此过程中水温随时间变化情况如图。
若6分钟内燃烧了1kg的煤，则这些煤完全燃烧放出的热量是J．烧水过程中，（选填“0～2min”、“2～4min”或“4～6min”）时间段内的热效率最高。
[设相同时间内燃烧煤的质量相等。
水的比热容是4.2×103J/（kg•℃），煤的热值是3×107J/kg]5．（2分）如图所示，粗糙斜面高度为h，长为s，用沿斜面向上的力把重为G的物体由斜面底端匀速拉到斜面顶端的过程中，拉力的大小为F，则物体在运动的过程中受到的摩擦力大小为。
（用题目中已知量的符号表示）6．（4分）已知木块A的体积为1×10﹣3m3，重力为6N，与固定在容器底部的轻质弹簧相连，如图甲，现向图甲容器中缓慢注水，直至木块A完全浸没并处于静止状态，如图乙。
（1）在向容器中注水的过程中，水对容器底部的压强逐渐（填“增大”、“减小”或“不变”）（2）木块完全浸没处于静止状态时，弹簧对木块的拉力为牛。
7．（2分）如图所示，将标有“12V6W”的灯泡L1和“12V3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，则电路总功率9W（选填大于、等于或小于）8．（2分）用烧杯盛某种液体，测得液体体积V和液体与烧杯的共同质量m的关系如图所示。

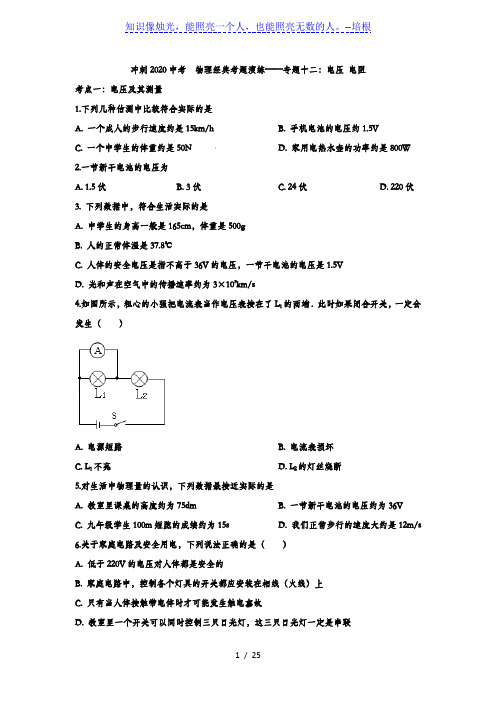

冲刺2020中考物理经典考题演练——专题十二：电压电阻考点一：电压及其测量1.下列几种估测中比较符合实际的是A. 一个成人的步行速度约是15km/hB. 手机电池的电压约1.5VC. 一个中学生的体重约是50ND. 家用电热水壶的功率约是800W2.一节新干电池的电压为A. 1.5伏B. 3伏C. 24伏D. 220伏3. 下列数据中，符合生活实际的是A. 中学生的身高一般是165cm，体重是500gB. 人的正常体温是37.8℃C. 人体的安全电压是指不高于36V的电压，一节干电池的电压是1.5VD. 光和声在空气中的传播速率约为3×105km/s4.如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2的灯丝烧断5.对生活中物理量的认识，下列数据最接近实际的是A. 教室里课桌的高度约为75dmB. 一节新干电池的电压约为36VC. 九年级学生100m短跑的成绩约为15sD. 我们正常步行的速度大约是12m/s6.关于家庭电路及安全用电，下列说法正确的是（）A. 低于220V的电压对人体都是安全的B. 家庭电路中，控制各个灯具的开关都应安装在相线（火线）上C. 只有当人体接触带电体时才可能发生触电事故D. 教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联7.如图所示，1L 和2L 是两只相同的小灯泡，a 、b 是电流表或电压表，闭合开关S 后，若两灯都能发光，则A. a 、b 均为电流表B. a 、b 均为电压表C. a 为电流表，b 为电压表D. a 为电压表，b 为电流表 8.下列数据中最接近生活实际的是A. 日光灯正常工作电流约为1.8AB. 中学生正常步行上楼1s 做功大约800JC. 中学生骑自行车的功率约为60～80WD. 人体的安全电压等于36V 9.我国家庭电路正常供电的电压为________V ，根据对人体安全的要求，工厂里车床上照明电路的电压，常低于________V ．10.一节干电池的电压为________伏；某台收音机正常工作时需要的电压为6伏，因此需用________节干电池________接（选填“串”或“并”）在一起为它供电11.我国家庭电路中的电压是________；人体的安全电压为________；各个用电器之间的电路连接方式是________．12.如图所示电压表的示数是________ V ．13.当使用电压表的“﹣”和“3”接线柱时，图甲、乙两刻度盘上的示数分别是________V 和________V ；若使用电压表的“﹣”和“15”接线柱，则示数分别是________V 和________V ．考点二：串并联电路电压的规律1. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联2.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是A. B. C. D.3.如图电路中，闭合开关S1、S2，电流表和电压表均有示数．若断开S2，则A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数变大4.如图所示，电源电压为6V，开关S闭合时，灯L1和L2________联，电流表A2测________中的电流，电压表示数是________V5.在如图所示电路中，电源电压为3V.当闭合开关后，V2的示数1V.求：（1）V1的示数；（2）L1两端的电压.考点三：电阻1. 在下列科学家中，为纪念他的贡献，将其名字作为物理量单位的是：A. 阿基米德；B. 奥斯特；C. 欧姆；D. 托里拆利2. 现代社会发展的三大支柱：能源、信息和材料，下列说法正确的是A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的3.在测量小灯泡电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为____A，小灯泡的电阻为_____Ω．4.某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是_____Ω，若该电阻两端电压为0，其阻值是_____Ω．5.灯丝断了的白炽灯，经摇晃使灯丝重新搭接在一起，连接处重叠了一段．重新接好的灯丝电阻值________，灯泡通电后亮度________（填“变大”“变小”或“不变”），原因是________．6.通过学习物理概念，使我们可以更准确地描述物体的属性，例如为了描述导体对电流的________作用，我们引入了电阻的概念；某同学用如图所示的电路做探究影响电阻大小因素的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同．如果想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝甲和________分别接入M、N两点间．7.如图所示，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω.当开关S闭合时，电压表的示数U1=2V .求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值.考点四：变阻器1.在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小2.如图所示，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大3.关于变阻器的使用方法中错误的是A. 应先观察变阻器上标识的最大阻值和允许通过的最大电流B. 变阻器必须并联在电路中C. 闭合开关前，滑片应置于变阻器阻值最大的位置D. 变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路4.如图所示，电源电压不变，闭合开关后，当滑片P向左滑动时，则A. 电流表的示数增大，电压表的示数减小B. 电流表的示数变小，电压表的示数变大C. 电流表的示数增大，电压表的示数变大D. 电流表的示数变小，电压表的示数变小5.在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能是__________；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是__________．6.如图所示电阻箱的示数是________ Ω．01000110021001120R=⨯Ω+⨯Ω+⨯Ω+⨯Ω=Ω．7.李明想用如图所示的器材，设计一个可以调节小灯泡亮度的电路.请你用笔画线代替导线，帮李明把图中的器材连接起来.要求：(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；(2)用电流表测灯泡的电流(灯泡的电阻约为10 Ω)，电压表测灯泡两端的电压.李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是________A，灯泡两端的电压是________ V.8.某学习小组想要探究相同体积导电溶液的电阻与长度的关系，他们选取了一根乳胶管，里面灌满了某导电溶液，两端用粗铜丝塞住管口，形成一段封闭的液柱，进行了如下实验．（1）用伏安法测该导电溶液的电阻，使用的器材为电压是12V的电源，电流表A，电压表V，滑动变阻器R，开关，导线等．该小组己经完成部分导线的连接，请你在图甲中将电路连接完整_______．（2）当乳胶管为原长20.0cm时，接通电路后，电压表的示数为8V，电流表的示数如图乙所示，则此时液柱电阻为_____Ω．（3）某同学握住乳胶管的两端把它均匀拉长，保证导电溶液始终充满乳胶管，且与粗铜丝接触良好．下表中的数据是多次实验中测得的导电溶液液柱长度L，和用测得的电压和电流数据计算出的电阻R．为了研究导电溶液柱的电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如图丙所示的图象，你认为横坐标表示的是_____．冲刺2020中考物理经典考题演练——专题十二：电压电阻参考答案考点一：电压及其测量1.下列几种估测中比较符合实际的是A. 一个成人的步行速度约是15km/hB. 手机电池的电压约1.5VC. 一个中学生的体重约是50ND. 家用电热水壶的功率约是800W 【答案】D【解析】一个成年人步行的速度约为1.1m/s，约合4km/h，故A错误．手机电池的电压为3.7V，故B错误．一个中学生的质量约为50kg，体重G=mg=50kg×10N/kg=500N，故C错误．家用电热水壶的功率约是800W，D符合实际为答案．2.一节新干电池的电压为A. 1.5伏B. 3伏C. 24伏D. 220伏【答案】A【解析】一节新干电池的电压为1.5V，和蓄电池不同，故A正确、BCD错误．3. 下列数据中，符合生活实际的是A. 中学生的身高一般是165cm，体重是500gB. 人的正常体温是37.8℃C. 人体的安全电压是指不高于36V的电压，一节干电池的电压是1.5VD. 光和声在空气中的传播速率约为3×105km/s【答案】C【解析】中学生的身高一般是165cm，体重是50kg；人的正常体温是37℃；人体的安全电压是指不高于36V的电压，一节干电池的电压是1.5V；光在空气中的传播速率约为3×105km/s，声音在空气中的速度是340m/s．A.中学生的身高一般是165cm，体重是500g 不合题意；B.人的正常体温是37.8℃不合题意；C.人体的安全电压是指不高于36V的电压，一节干电池的电压是1.5V 符合题意；D.光和声在空气中的传播速率约为3×105km/s 不合题意；故选C．4.如图所示，粗心的小强把电流表当作电压表接在了L1的两端．此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2的灯丝烧断【答案】C【解析】把电流表当作电压表接在了L1的两端．此时如果闭合开关，电流表把灯泡短接了灯泡不亮．所以选C ．5.对生活中物理量的认识，下列数据最接近实际的是A. 教室里课桌的高度约为75dmB. 一节新干电池的电压约为36VC. 九年级学生100m短跑的成绩约为15sD. 我们正常步行的速度大约是12m/s 【答案】C【解析】A、课桌的高度大约是中学生身高的一半，约80cm=8dm左右．此选项不符合实际；B、一节干电池两端电压为1.5V．此选项不符合实际；C、九年级学生100m短跑的成绩约为15s左右．此选项符合实际；D、人正常步行的速度大约是1m/s，此选项不符合实际．故选C．6.关于家庭电路及安全用电，下列说法正确的是（）A. 低于220V的电压对人体都是安全的B. 家庭电路中，控制各个灯具的开关都应安装在相线（火线）上C. 只有当人体接触带电体时才可能发生触电事故D. 教室里一个开关可以同时控制三只日光灯，这三只日光灯一定是串联【答案】B【解析】A ．只有不高于36V 的电压，对人体才是安全的，故A 错误；B ．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故B 正确；C ．人接触低压带电体时，可能会触电，而靠近高压带电体时，也可能会触电，故C 错误；D ．教室里一个开关可以同时控制三只日光灯，这三只日光灯都可以在额定电压下工作，一只损坏，不影响其它的灯工作，所以是并联的，故D 错误。

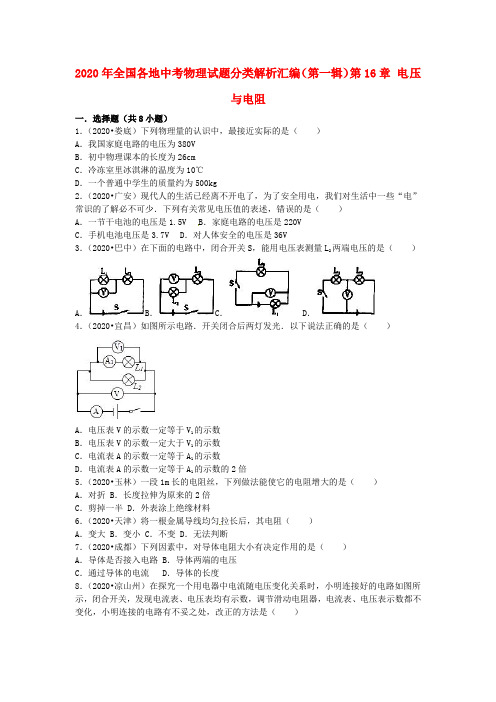

2020年全国各地中考物理试题分类解析汇编（第一辑）第16章电压与电阻一．选择题（共8小题）1．（2020•娄底）下列物理量的认识中，最接近实际的是（）A．我国家庭电路的电压为380VB．初中物理课本的长度为26cmC．冷冻室里冰淇淋的温度为10℃D．一个普通中学生的质量约为500kg2．（2020•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V3．（2020•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．4．（2020•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍5．（2020•玉林）一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折 B．长度拉伸为原来的2倍C．剪掉一半 D．外表涂上绝缘材料6．（2020•天津）将一根金属导线均匀拉长后，其电阻（）A．变大 B．变小 C．不变 D．无法判断7．（2020•成都）下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路 B．导体两端的电压C．通过导体的电流D．导体的长度8．（2020•凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱B C．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D2020年全国各地中考物理试题分类解析汇编（第一辑）第16章电压与电阻参考答案与试题解析一．选择题（共8小题）1．（2020•娄底）下列物理量的认识中，最接近实际的是（）A．我国家庭电路的电压为380VB．初中物理课本的长度为26cmC．冷冻室里冰淇淋的温度为10℃D．一个普通中学生的质量约为500kg【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、我国家庭电路电压为220V，故A错误；B、初中物理课本的长度为26cm，故B正确；C、冷冻室里冰淇淋的温度为﹣10℃，故C错误；D、一个普通中学生的质量一般约为50kg左右，故D错误；故选B．【点评】对于生活中数据的估测，应从实际的角度出发进行判断，也可从自己的角度出发判断，只要相差不大，即该数据就是合理的．2．（2020•广安）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V【分析】每一节新干电池电压是1.5V，家庭电路的电压是220V，手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右；对人体安全的电压是不超过36V．【解答】解：A．每一节新干电池电压是1.5V，此项不符合题意；B．家庭电路的电压是220V，此项不符合题意；C．手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右，此项不符合题意；D．对人体安全的电压是不高于36V，此项符合题意；故选D．【点评】此题与生活结合紧密，是中考考查的热点．3．（2020•巴中）在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．【分析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L2的两端．【解答】解：A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．故选C．【点评】本题考查电压表的正确使用方法的掌握情况，属于基本技能的考查，我们要学会判断出电压表测量的范围．4．（2020•宜昌）如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍【分析】首先正确分析电路图，两灯泡并联；然后根据并联电路的电压特点和点流特点对各个选项逐一分析即可．【解答】解：（1）由图可知，两灯泡并联，电流表A1测量支路L1的电流，电流表A测量干路上的电流，电表V测量电源电压，电压表V1测量灯泡L1两端电压；故A正确；（2）由于并联电路各支路电压等于电源电压，故电压表V的示数一定等于V1的示数；由于并联电路中干路上的电流等于各支路电流之和，所以电流表A的示数一定大于A1的示数，由于不知道两灯的规格，所以不能确定电流表A的示数一定等于A1的示数的2倍，故BCD错误；故选A．【点评】此题考查了对并联电路的电压、电流规律的掌握，关键是正确分析电路．5．（2020•玉林）一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折 B．长度拉伸为原来的2倍C．剪掉一半 D．外表涂上绝缘材料【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．【解答】解：A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B．【点评】本题考查了影响电阻大小的因素，属于基本内容，比较简单．6．（2020•天津）将一根金属导线均匀拉长后，其电阻（）A．变大 B．变小 C．不变 D．无法判断【分析】导体电阻大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，电阻越大．【解答】解：一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大．故选A．【点评】掌握电阻大小的影响因素，利用控制变量法判断电阻大小的变化．7．（2020•成都）下列因素中，对导体电阻大小有决定作用的是（）A．导体是否接入电路 B．导体两端的电压C．通过导体的电流D．导体的长度【分析】导体电阻大小的影响因素：导体的材料、长度和横截面积．电阻是导体的一种特性，和导体中的电流、导体两端的电压、导体是否接入电路无关．【解答】解：导体电阻大小和导体的长度、横截面积、材料和温度有关，而与导体中的电流、导体两端的电压、导体是否接入电路无关，故D正确．故选：D．【点评】此题主要考查的是学生对电阻大小影响因素的理解和掌握，知道电阻是导体的一种特性是解决此题的关键．8．（2020•凉山州）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D【分析】由电路图可知，滑动变阻器没有按一上一下的原则串联在电路中，而是全接到上方两个接线柱上；要测用电器中电流随电压变化关系时电压表应并联在用电器的两端，而电路图中电压表测电源的电压．【解答】解：A、将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压示数不变，不能进行实验探究，故A不可行；B、将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进行实验探究，故B可行；C、将导线M的c端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故C不可行；D、将导线L的b端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．故选B．【点评】本题考查了滑动变阻器和电压表的使用，关键是知道改正后的电路滑动变阻器应可以改变用电器的电压、电压表测用电器两端的电压．。

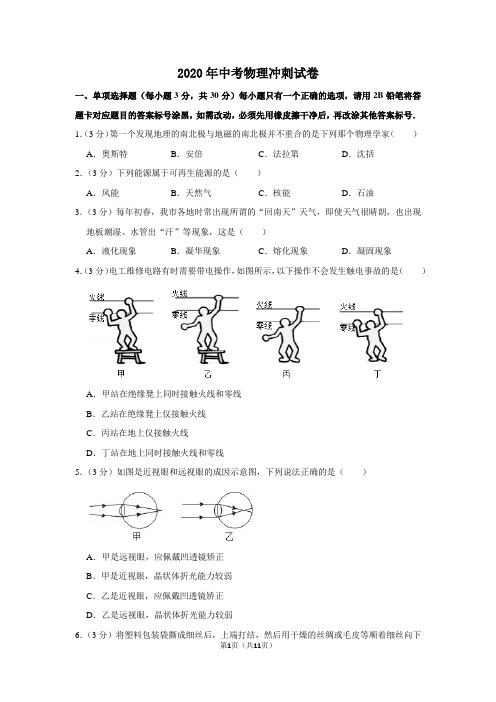

2020年中考物理冲刺试卷一、单项选择题（每小题3分，共30分）每小题只有一个正确的选项，请用2B铅笔将答题卡对应题目的答案标号涂黑，如需改动，必须先用橡皮擦干净后，再改涂其他答案标号．1．（3分）第一个发现地理的南北极与地磁的南北极并不重合的是下列那个物理学家（）A．奥斯特B．安倍C．法拉第D．沈括2．（3分）下列能源属于可再生能源的是（）A．风能B．天然气C．核能D．石油3．（3分）每年初春，我市各地时常出现所谓的“回南天”天气，即使天气很晴朗，也出现地板潮湿、水管出“汗”等现象，这是（）A．液化现象B．凝华现象C．熔化现象D．凝固现象4．（3分）电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（）A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线5．（3分）如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A．甲是远视眼，应佩戴凹透镜矫正B．甲是近视眼，晶状体折光能力较弱C．乙是近视眼，应佩戴凹透镜矫正D．乙是远视眼，晶状体折光能力较弱6．（3分）将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是（）A．B．C．D．7．（3分）为了方便，卧室里的同一个照明灯通常用两个开关控制。
一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。
图中四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的S l、S2及C图中的S1为单刀双掷开关）（）A．B．C．D．8．（3分）位于桂平的大藤峡水电站，预计水库正常蓄水位61.0m，电站装机总容量为160万kW，设计通航标准2×2000吨。
大藤峡枢纽建成后，坝址以上40km的大峡谷将形成深水航道，千吨级船队可安全上溯柳州，下达广州（一年按365天计算，ρ水＝1.0×103kg/m3，g取10N/kg）．下列说法正确的是（）A．水库大坝筑成上窄下宽是为了美观B．正常蓄水时水对坝底的压强为6.1×104PaC．船闸应用了连通器原理D．水库年均发电量为1.6×1010kW•h9．（3分）如图所示，密度分布均匀的圆柱形棒的一端悬挂一个小铁块并一起浸入水中。

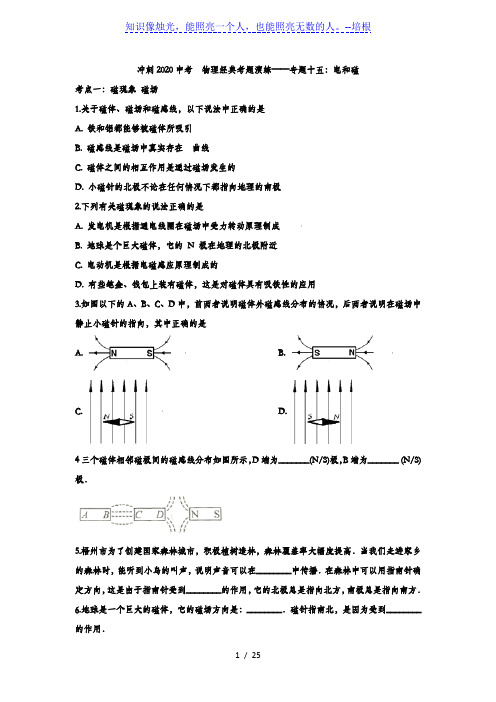

冲刺2020中考物理经典考题演练——专题十五：电和磁考点一：磁现象磁场1.关于磁体、磁场和磁感线，以下说法中正确的是A. 铁和铝都能够被磁体所吸引B. 磁感线是磁场中真实存在的曲线C. 磁体之间的相互作用是通过磁场发生的D. 小磁针的北极不论在任何情况下都指向地理的南极2.下列有关磁现象的说法正确的是A. 发电机是根据通电线圈在磁场中受力转动原理制成B. 地球是个巨大磁体，它的N 极在地理的北极附近C. 电动机是根据电磁感应原理制成的D. 有些笔盒、钱包上装有磁体，这是对磁体具有吸铁性的应用3.如图以下的A、B、C、D中，前两者说明磁体外磁感线分布的情况，后两者说明在磁场中静止小磁针的指向，其中正确的是A. B.C. D.4三个磁体相邻磁极间的磁感线分布如图所示，D端为_______(N/S)极，B端为_______ (N/S)极．5.梧州市为了创建国家森林城市，积极植树造林，森林覆盖率大幅度提高．当我们走进家乡的森林时，能听到小鸟的叫声，说明声音可以在________中传播．在森林中可以用指南针确定方向，这是由于指南针受到________的作用，它的北极总是指向北方，南极总是指向南方．6.地球是一个巨大的磁体，它的磁场方向是：________．磁针指南北，是因为受到________的作用．7.如图所示，小明在做“探究磁极间的作用”的实验时，将分别载有一根条形磁铁的两辆小车同时释放后，发现小车向相反方向运动，最后静止．此现象说明：同名磁极 ________；磁极间作用力的大小随磁极间距离的增大而 ________（选填“增大”、“减小”或“不变”）．还能说明的物理知识有 ________考点二：电生磁1.世界上第一个发现“电流周围存在磁场”的物理学家是A. 牛顿B. 焦耳C. 奥斯特D. 法拉第2.下列仪器可用来判断导线中的电流方向的是A. 小灯泡B. 开关C. 小磁针D. 电阻箱3.下列说法正确的是（）A. 如图：根据通电螺线管信息可知，小磁针的指向是正确的B. 如图：麦克风是一种传感器，它是根据磁场对电流的作用制成的C. 如图：被手反复摩擦的塑料绳散开，是因为异种电荷相互排斥D. 如图：用湿抹布擦正在发光的灯，符合安全用电原则4.李明和小兵对下列说法把握不定，争议不休，你认为正确的是A. 对同一物体来说，速度较快时总要比速度较慢时的惯性大B. 电流的磁效应是丹麦物理学家奥斯特在1820年发明的C. 声音和电磁波都不能在真空中传播D. 因为水的比热容较大，所以汽车发动机冷却系统用水作为工作物质5.如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲实验是研究同种电荷相互排斥B. 图乙实验是研究通电导线周围存在磁场C. 图丙实验是研究电磁感应现象D. 图丁实验是研究电动机的原理6.如图，甲、乙、丙为磁针，当开关S闭合后，磁针丙的N极指向左，则下列判断正确的是A. 电源的b端为正极B. 磁针甲的N极指向左C. 磁针乙的N极指向左D. 螺线管的右端为N极7.丝绸与玻璃棒相互摩擦后，玻璃棒带____电；我国家庭电路的电压是V；家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联的；物理学家发现了电流的磁效应．8.根据小磁针静止时的状态，在图中标出通电螺线管的N、S极，标出电源的正负极．9.图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向.考点三：电磁铁电磁继电器1.探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是( )A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性2.小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是A. 要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B. 电磁铁能吸引的大头针越多，表明它的磁性越强C. 电磁铁B磁性较强，所以通过它的电流较大D. 若将两电磁铁上部靠近，会相互吸引3.如图是小聪设计的一种限流器的原理图，当电流超过限制电流时，电磁铁M的磁性变 ________，从而 ________衔铁N，金属杆OA在弹簧B的作用下绕O点转动，自动切断电路．4.如图所示，小磁针在纸面能自由转动．闭合开关后，小磁针将沿________ 方向转动．（填“顺时针”或“逆时针”）5.如图所示，是一种安全门锁的工作原理示意图．保安室里的工作人员通过开关即可控制安全门锁的开、闭．请你根据示意图，分析安全门锁的工作原理．6.在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．（1）当滑动变阻顺滑片向左移动时，电磁铁甲、乙吸引大头针的个数__（填“增加”或“减少”），说明电流越_______（填“大”或“小”），电磁铁磁性越强．（2）根据图示的情境可知，___（填“甲”或“乙”）的磁性强，说明电流一定时，___，电磁铁磁性越强．（3）电磁铁吸引的大头针下端分散的原因是__________．考点四：电动机1.在下列家用电器中，应用直流电动机工作的是A. 电熨斗B. 电冰箱C. 电动剃须刀D. 电吹风2.生活中我们经常利用电动机来为我们的生活服务，电动机的工作原理是A. 通电导体在磁场中会受到力的作用B. 电磁感应现象C. 通电导体周围存在磁场D. 以上都不对3.如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是A. B. C. D.4.两节干电池串联后的电压为____V，用它给一辆电动玩具车做电源，玩具车前进时相对于客厅的电视机是____的（选填“运动”或“静止”），此过程将____能转化为机械能．考点五：磁生电1.关于产生感应电流的条件，下列说法正确的是A. 任何导体在磁场中运动都产生感应电流B. 只要导体在磁场中做切割磁感线运动，导体中就产生感应电流C. 闭合电路的—部分导体在磁场中沿磁感线方向运动，导体中就产生感应电流D. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流2.如图所示，是王浩同学探究感应电流方向与哪些因素有关的实验情景（图中箭头表示导体的运动方向），下列说法中正确的是A. 比较图a和图c可知，感应电流的方向与磁场方向和导体运动方向有关B. 由图d可以得出结论，感应电流的方向跟导体是否运动无关C. 比较图b和图c可知，感应电流的方向与导体运动方向无关D. 比较图a和图b可知，感应电流的方向与磁场方向有关3.电流大小和方向周期性变化的电流叫交流电，我国家庭电路交流电的频率是A. 36HzB. 50HzC. 100HzD. 220Hz4.如图所示的四个装置，关于它们分别用来演示哪个物理现象的描述，不正确的是A. 可用来演示电磁感应现象B. 可用来演示电流的磁效应C. 可用来演示电荷间的相互作用D. 可用来演示磁能否生电5.由于资源的过渡开发，能源危机日益加剧，开发和利用新能源成为当务之急．目前的核电站是利用原子________（选填“核聚变”或“核裂变”）释放的能量工作的，该能源属于________（选填”可“或“不可”）再生能源．发电机是利用________原理制作的．6.如图所示的两个模型，其中甲图是________ 机的模型，它是根据________制成的，乙图是________ 机的模型，它是根据________制成的．7.在学校实验室开放时，小丽对手摇发电机非常感兴趣，她想：发电机产生感应电流大小跟哪些因素有关呢? 根据经验又想到可以根据小灯泡的亮度来判断电路中感应电流大小，于是她利用如图所示的手摇发电机开展了实验探究，得到如下表所示的实验现象.请你根据小丽在实验数据表格中记录的实验现象回答下列问题：（1）小丽计划探究的问题中的自变量是________；（2）判断电流大小，除了借助小灯泡观察之外，实验室常用________表来测量；（3）根据实验探究记录的现象得到的初步结论是：________.8.为了探究导体在磁场中怎样运动，才能产生感应电流，采用了图中所示的实验装置：（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中左右运动，电流计指针________偏转；断开开关，让导体在蹄形磁体中左右运动，电流计指针________偏转．（填”会“或”不会“）（2）将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，电流计指针________偏转；让导体在蹄形磁体中斜向上或斜向下运动，电流计指针________偏转．（填”会“或”不会“）（3）综合（1）（2）中的实验现象可知，导体在磁场中运动产生电流的条件是：导体必须是________电路的一部分，且一定要做________的运动．冲刺2020中考物理经典考题演练——专题十五：电和磁参考答案考点一：磁现象磁场1.关于磁体、磁场和磁感线，以下说法中正确的是A. 铁和铝都能够被磁体所吸引B. 磁感线是磁场中真实存在的曲线C. 磁体之间的相互作用是通过磁场发生的D. 小磁针的北极不论在任何情况下都指向地理的南极【答案】C 【解析】A. 磁体能吸引铁磁性材料，铁钴镍是常见的铁磁性材料，因此铁能够被磁体所吸引，而铝不能被磁体所吸引，故错误．B. 磁感线是为了方便研究磁场，在磁体周围画的有方向的曲线，不是真实存在的曲线，故错误．C.磁体之间的相互作用是通过磁体周围的磁场发生的，故正确．D.小磁针的北极在任何情况下都指向地磁场的南极，也就是在地理的北极附近，故错误．故选C2.下列有关磁现象的说法正确的是A. 发电机是根据通电线圈在磁场中受力转动原理制成B. 地球是个巨大磁体，它的N 极在地理的北极附近C. 电动机是根据电磁感应原理制成的D. 有些笔盒、钱包上装有磁体，这是对磁体具有吸铁性的应用【答案】D【解析】A. 发电机是利用地磁感应的原理制成的．故A错误．B. 地磁的N极在地理的南极附近，故B错误．C. 电动机是利用通电导体在磁场中受力运动的原理制成的；故C错误．D. 在铁质的礼品盒上装有磁体，利用磁体能够吸引铁的性质，能够使礼品盒封闭的更严紧故D 正确．故选D.3.如图以下的A、B、C、D中，前两者说明磁体外磁感线分布的情况，后两者说明在磁场中静止小磁针的指向，其中正确的是A. B.C. D.【答案】A【解析】A. 磁感线从条形磁体的N极出发回到S极，故A正确；B. 图示的磁感线从磁体的S极出发回到N极，故B错误；C. 图示的磁场方向向上，而小磁针北极所指的方向向左，两者不一致，故C错误；D. 图示的磁场方向向上，而小磁针北极所指的方向向右，两者不一致，故D错误；故选A.4三个磁体相邻磁极间的磁感线分布如图所示，D端为_______(N/S)极，B端为_______ (N/S)极．【答案】(1). N (2). N【解析】由磁感线可知，D端与条形磁体N极极性相同，故D端为N极；C端与D端分别为磁体两个磁极，D端为N极，则C端为S极；磁体B端与C端为异名磁极，所以B端为N极．5.梧州市为了创建国家森林城市，积极植树造林，森林覆盖率大幅度提高．当我们走进家乡的森林时，能听到小鸟的叫声，说明声音可以在________中传播．在森林中可以用指南针确定方向，这是由于指南针受到________的作用，它的北极总是指向北方，南极总是指向南方．【答案】(1). 空气(2). 地磁场【解析】(1)能听到小鸟的叫声，说明声音可以在空气中传播；(2)在森林中可以用指南针确定方向，这是由于指南针受到地磁场的作用．6.地球是一个巨大的磁体，它的磁场方向是：________．磁针指南北，是因为受到________的作用．【答案】(1). 从地理南极指向地理北极(2). 地磁场【解析】地球是一个巨大的磁场，周围存在着地磁场；小磁针静止时N极的指向为该点的磁场方向．小磁针静止时N极的指向为该点的磁场方向，小磁针自由转动静止时N极总是指向地理北极，所以磁场方向是从地理南极指向地理北极，磁针指南北，是因为受到地磁场的作用．7.如图所示，小明在做“探究磁极间的作用”的实验时，将分别载有一根条形磁铁的两辆小车同时释放后，发现小车向相反方向运动，最后静止．此现象说明：同名磁极 ________；磁极间作用力的大小随磁极间距离的增大而 ________（选填“增大”、“减小”或“不变”）．还能说明的物理知识有 ________【答案】(1). 相互排斥(2). 减小(3). 力的作用是相互的【解析】磁极间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引．力的作用是相互的，磁极间的作用力是随磁极间距离的增大而减小．图片中，两辆小车互相远离，说明受到了排斥力，由于两辆车上的S极与S极相互靠近，所以可以证明同名磁极相互排斥，而两物体向相反方向运动说明两小车受力是相互的；最后小车没有继续运动下去，说明磁极间的作用力是随磁极间距离的增大而减小的．考点二：电生磁1.世界上第一个发现“电流周围存在磁场”的物理学家是A. 牛顿B. 焦耳C. 奥斯特D. 法拉第【答案】C【解析】牛顿发现了牛顿第一定律、焦耳发现了焦耳定律、奥斯特发现了通电导线周围存在磁场、法拉第发现了电磁感应现象．选项C正确．2.下列仪器可用来判断导线中的电流方向的是A. 小灯泡B. 开关C. 小磁针D. 电阻箱【答案】C【解析】A、小灯泡只能粗略的判断电流的有无或大小，但无法判断电流的方向，故该选项错误；B、开关只能控制电路的通断，无法判断电流的方向，故错误；C、据电流的磁效应可知，电流所产生的磁场的方向与电流的方向有关，所以据电流旁边小磁针的偏转情况可以判断电流的方向，故正确；D、电阻箱只能改变接入电路中电阻的大小，但无法判断出电流的方向，故错误．故选C．3.下列说法正确的是（）A. 如图：根据通电螺线管信息可知，小磁针的指向是正确的B. 如图：麦克风是一种传感器，它是根据磁场对电流的作用制成的C. 如图：被手反复摩擦的塑料绳散开，是因为异种电荷相互排斥D. 如图：用湿抹布擦正在发光的灯，符合安全用电原则【答案】A【解析】A、由右手螺旋定则可以判断出通电螺线管的左端为N极，右端为S极；由“同名磁极相互排斥，异名磁极相互吸引”可知，小磁针的右端为N极，左端为S极，故A正确；B、动圈式话筒是声信号转化为电信号的机器，即是利用电磁感应现象的原理制成的．故B错误；C、塑料捆扎绳与手摩擦带电；塑料捆扎绳上带的是同种电荷，同种电荷相互排斥，所以塑料绳会向四周散开，捋的次数越多，塑料绳带电越多，排斥力越多，下端散开的就越大．故C错误；D、湿抹布是导体，用湿抹布擦正在发光的灯，接触带电体容易发生触电，不符合安全用电原则，故D错误．故选A．4.李明和小兵对下列说法把握不定，争议不休，你认为正确的是A. 对同一物体来说，速度较快时总要比速度较慢时的惯性大B. 电流的磁效应是丹麦物理学家奥斯特在1820年发明的C. 声音和电磁波都不能在真空中传播D. 因为水的比热容较大，所以汽车发动机冷却系统用水作为工作物质【答案】D【解析】A、对同一物体来说，惯性的大小与物体的质量有关，而与物体是否运动、运动的速度大小无关，故A错；B、丹麦的物理学家奥斯特通过实验发现了通电导体的周围存在磁场，不是发明，故B错；C、声音的传播需要介质，在真空中不能传播；而电磁波传播不需要介质，它可以在真空中传播，故C错；D、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以常用水给汽车发动机降温，故D正确．故选D．5.如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲实验是研究同种电荷相互排斥B. 图乙实验是研究通电导线周围存在磁场C. 图丙实验是研究电磁感应现象D. 图丁实验是研究电动机的原理【解析】A. 图甲中摩擦过的气球吸引小女孩的头发，是研究异种电荷相互吸引，故A错误；B. 图乙实验是研究通电导线周围存在磁场，是电流的磁效应实验，故B正确；C. 图丙实验中有电源，是研究磁场对电流的作用，故C错误；D. 图丁实验中没有电源，是研究电磁感应现象，是发电机的原理，故D错误．故选B.6.如图，甲、乙、丙为磁针，当开关S闭合后，磁针丙的N极指向左，则下列判断正确的是A. 电源的b端为正极B. 磁针甲的N极指向左C. 磁针乙的N极指向左D. 螺线管的右端为N极【答案】B【解析】(1)当开关S闭合后，磁针丙的N极指向左，因为异名磁极相互吸引，螺线管的右端为S极，左端为N极；螺线管的左端为N极，则磁针甲的右端为S极、左端为N极，即磁针甲的N极指向左；磁针乙的右端为N极、左端为S极，即磁针乙的N极指向右．如图所示，故B正确、CD错；因为通电螺线管的右端为S极、左端为N极，根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极(螺线管的左端)，四指弯曲则指示电流的方向，电流由最左端的导线流入，所以电源的a端为正极，故A错．故选B.7.丝绸与玻璃棒相互摩擦后，玻璃棒带____电；我国家庭电路的电压是V；家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联的；物理学家发现了电流的磁效应．【答案】正；220；并；奥斯特；丝绸摩擦的玻璃棒带正电；我国家庭电路的电压是220V；家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是并联的；物理学家奥斯特发现了电流的磁效应．8.根据小磁针静止时的状态，在图中标出通电螺线管的N、S极，标出电源的正负极．【答案】【解析】由图知：小磁针的磁极为：左S、右N，那么螺线管的磁极为：左N、右S；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；作图如下：9.图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向.【答案】【解析】电源左侧为正极，则电流由左侧流入，由安培定则得，电磁铁的右侧为N极，左侧为S极，外部磁感线由N指向S．如下图所示：考点三：电磁铁电磁继电器1.探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是( )A. 线圈的匝数B. 电流的大小C. 电流的方向D. 电磁铁的极性【答案】A【解析】由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关，故应选A．2.小华同学在做“探究电磁铁”实验中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是A. 要使电磁铁磁性增强，应将变阻器的滑动片向右滑动B. 电磁铁能吸引的大头针越多，表明它的磁性越强C. 电磁铁B磁性较强，所以通过它的电流较大D. 若将两电磁铁上部靠近，会相互吸引【答案】B【解析】A. 滑动变阻器的左半段接入电路，当滑片向右移动，滑动变阻器接入电路的电阻变大，电路的电流减小，电磁铁中的电流减小，磁性减弱．不符合题意．B. 探究电磁铁磁性强弱的影响因素时，电磁铁磁性通过吸引大头针的多少来反映，电磁铁吸引大头针越多，电磁铁磁性越强．符合题意．C. A和B两个电磁铁串联在电路中，通过两个电磁铁的电流是相等的．电磁铁B的磁性较强是因为线圈的匝数比较多的缘故．不符合题意．D. 如图，根据安培定则判断两个电磁铁的上部都是N极，下部都是S极，两个电磁铁的上部靠近会出现排斥现象．不符合题意．故选B.3.如图是小聪设计的一种限流器的原理图，当电流超过限制电流时，电磁铁M的磁性变 ________，从而 ________衔铁N，金属杆OA在弹簧B的作用下绕O点转动，自动切断电路．【答案】(1). 强(2). 吸引【解析】电磁铁的磁性与电流的大小有关，相同条件下，电流越大，磁性越强．结合图中电磁继电器的结构，可分析当电流变大时，电路的变化情况．读图可知，当电流超过限制电流时，电磁铁M的磁性变强，从而吸引衔铁N，金属杆OA 在弹簧B的作用下绕O点转动，自动切断电路．从而达到限流的目的．4.如图所示，小磁针在纸面能自由转动．闭合开关后，小磁针将沿________ 方向转动．（填“顺时针”或“逆时针”）【答案】顺时针【解析】由图可知电流由螺线管下方流入，则用右手握住螺线管，四指沿电流方向，则大拇指向上，故螺线管上方为N极；因同名磁极相互排斥，异名磁极相互吸引，则小磁针S将向螺线管靠近，N极远离螺线管，故小磁针将顺时针转动．5.如图所示，是一种安全门锁的工作原理示意图．保安室里的工作人员通过开关即可控制安全门锁的开、闭．请你根据示意图，分析安全门锁的工作原理．【答案】闭合开关后，电磁铁中有电流通过，电磁铁具有磁性，能吸引铁质插销使门锁打开，并且弹簧被拉长；断开开关后，电磁铁中无电流通过，电磁铁会失去磁性，铁质插销会在弹簧弹力的作用下插入插槽，门锁关闭．6.在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．（1）当滑动变阻顺滑片向左移动时，电磁铁甲、乙吸引大头针的个数__（填“增加”或“减少”），说明电流越_______（填“大”或“小”），电磁铁磁性越强．（2）根据图示的情境可知，___（填“甲”或“乙”）的磁性强，说明电流一定时，___，电磁铁磁性越强．（3）电磁铁吸引的大头针下端分散的原因是__________．【答案】(1). 增加(2). 大(3). 甲(4). 匝数越多(5). 同名磁极相互排斥【解析】（1）当滑动变阻器滑片向左移动时，滑动变阻器的阻值减小，电路中的电流变大，电磁铁的磁性增强，吸引大头针的个数增加；（2）由图知，甲吸引大头针的个数较多，说明甲的磁性较强，甲乙串联，电流相等，甲的线圈匝数大于乙的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强；（3）大头针被磁化，同一端的磁性相同，互相排斥，所以下端分散．考点四：电动机1.在下列家用电器中，应用直流电动机工作的是A. 电熨斗B. 电冰箱C. 电动剃须刀D. 电吹风【答案】C【解析】电熨斗是使用电流的热效应来工作的，电冰箱、电吹风使用的是交流电动机，只有电动剃须刀使用直流电动机．A.电熨斗不合题意；B.电冰箱不合题意；C.电动剃须刀符合题意；D.电吹风不合题意；故选C．2.生活中我们经常利用电动机来为我们的生活服务，电动机的工作原理是A. 通电导体在磁场中会受到力的作用B. 电磁感应现象C. 通电导体周围存在磁场D. 以上都不对【答案】A【解析】电动机工作原理是通电线圈在磁场中受力转动；发电机是利用电磁感应现象工作的．故选A.3.如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是。

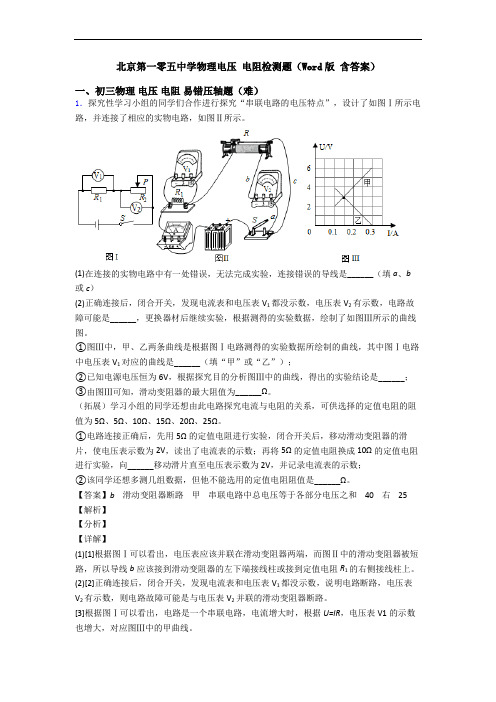

北京第一零五中学物理电压电阻检测题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。
(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。
①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）；②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______；③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。
（拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。
①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数；②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。
【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】【分析】【详解】(1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。
(2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。
[3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。
北京第十五中学物理电压电阻易错题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。
已经知道铅笔芯的电阻大小与其长度、横截面积有关。
小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。
(1)实验中小明通过______反映铅笔芯电阻的大小。
(2)应选用______cm的铅笔芯做实验更好一些(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。
(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。
(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______【答案】灯泡的亮度 15 电流表需要实验次数铅笔芯硬度电流表示数I/A铅笔芯电阻（选填“较小”、“较大”、“很大”）16H2HB36B铅笔芯横截面积相同，长度为15cm【解析】【分析】【详解】(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。
(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。
(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流的变化情况。
(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。
(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：2．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。
2020九年级物理基础知识提升训练——专题十六：电压电阻考点一：电压1.如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。
充电器为手机充电时的输出电压约为（）A.1.5VB.5VC.l10VD.220V2.关于常见的电压值，下列说法正确的是（）A．一节干电池的电压为2VB．一节铅蓄电池的电压为1.5VC．对人体安全的电压为36VD．我国家庭电路的电压为220V3.下列说法中正确的是（）A．电流表、电压表都可以直接与电源相并联B．电流表可直接与电源相联，电压表不能C．电流表、电压表都不能直接与电源相并联D．电压表可直接与电源并联，电流表则不能4.如图所示，闭合开关，两灯都发光，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、丙是电压表，乙是电流表D．甲、乙是电流表，丙是电压表5.如图所示，闭合开关S，两灯泡均能正常发光，则两灯泡一定具有相同的（）A．额定功率B．额定电流C．额定电压D．电阻6.如图所示，关于电流表和电压表的使用方法中正确的是（）7.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数8.如图所示的电路中，在圆圈a、b、c中填入适当电表，使灯L1和L2并联且能发光，那么a应是 ______ ；b是 ______ ；c是 ______ ．9.科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系．在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极．那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．（1）请用笔画线代替导线完成如图1的实物连接；（2）实验时，应保持其它条件不变，只改变 ______ ；（3）小组同学测得的实验数据如下表，当深度为5cm时，电压表示数如图2所示，请将电压值填入下表空格中；（4）分析表格中的数据，你能得到的实验结论是 ______ ；（5）科学猜想：苹果电池的电压大小还可能与 ______ 有关；（6）如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用______ （填写一种实验器材）来判断．考点二：串并联电路电压的特点1.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A． L1两端电压为2VB． L1两端电压为4VC． L2两端电压为4VD． L1和L2两端电压之和为6V2.如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，此时灯L1两端的电压为（）A． 2VB． 4VC． 6VD． 10V3.如图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L2两端的电压为 ______ V.4.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．5.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？6.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？考点三：电阻1.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（）A．实验中，电流表示数越大说明电阻越大B．该装置无法研究电阻与导体长度的关系C．该装置无法研究电阻与导体横截面积的关系D．在图示情况下，用导线连接B、C接线柱，电流表示数将变小2.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（）A．①②⑤⑥B．⑤⑥⑦⑧C．②③⑥⑦D．①⑤⑥⑦3.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（）A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关4.下列说法正确的是（）A．导体两端电压为零时，导体电阻消失B．导体的电阻越大，通过它的电流越小C．通过导体的电流越大，说明导体的电阻越小D．导体的电阻越大，它对电流的阻碍作用越大5.下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻6.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小7.生活中使用的白炽灯正常工作时，灯丝的温度很高（约2000℃）．假设灯泡正常工作时的电阻是R1，没有工作时的电阻是R2，则二者的大小关系是：R1______ R2；在探究“影响导体电阻大小的因素”的实验中，将两根材料、长度均相同，粗细不同的电阻丝分别接在相同的电路中，这是用来研究 ______ ．8.（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．②为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．③为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：比较1、2两次实验结果可得结论 ______ ．比较1、3两次实验结果可得结论 ______ ．考点四：变阻器1.如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。
宁波市十五中物理电压电阻检测题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。
2．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．【答案】横截面积乙长度越长，电阻越大转换小勇【解析】【分析】【详解】(1)猜想：导体电阻可能与导体材料、长度、温度、横截面积等有关；(2)探究导体的长度对导体电阻的影响，要保持导体的材料、横截面积相同，改变导体的长度，所以应选用乙图进行探究；(3)分析图象可得出，导体的电阻与长度的关系是成正比；(4)将电阻丝接入A. B两点间，闭合开关，电阻的大小转换为灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小，这种方法叫转换法；(5)将灯泡换为电流表，当电路中电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此小勇同学的方案更好，可以起到保护电路的作用．3．小明选用了一些实验器材来探究“串、并联电路中电流及电压的关系”实验：（1）小明设计了如图甲所示的电路图，并用电流表测量a、b、c三处的电流，电流表示数如表1．表1：Ia/A Ib/A Ic/A0.180.180.36表2：U ab/V U bc/V U ac/V2.5_____ 4.5小明同学分析数据后得出结论：并联电路中各支路电流相等．小华认为他得出的结论是错误的，请你说说下一步怎么做，可以证明小明的观点是错误的：_____．（2）为了探究串联电路中电压的关系，小明设计了如图乙所示的电路图，并进行实验．测量完L1两端的电压后，在测量L2两端的电压时，为了节省时间，小明将电压表的b接点不动，只断开a接点，并改接到c接点上，你认为小明的操作的错误之处是_____．（3）图乙中，小明通过实验操作，测得ab、ac间电压表示数如表2，其中bc间电压如图丙所示，小华认为小明在测量bc间电压时的操作还有待改进，应该_____．（4）小明按如图丁连接好电路，正确操作后，测得a、b、c三处的电流记I a、I b、I c，测得ab、bc、ac两点间的电压为U ab、U bc、U ac．下列说法中正确的是_____；A．I a＞I b＞I c B．I a＝I b＝I c C．I a＜I b＜I c D．U ab＝U bc＝U ac（5）在进行图乙所示实验时小明同学误将电流表当成电压表并联在了ab两端，闭合开关后，_____（选填“L1”、“L2”或“L1和L2）能发光．【答案】换另外两个规格不同的灯泡重做实验电压表正负接线柱接反换用0-3V量程测量 B L2【解析】【分析】【详解】（1）一次实验数据得出的结论具有偶然性，且根据电流数据都为018A，则可知实验时选用了两只相同的灯泡，为得出普遍结论，应换另外两个规格不同的灯泡重做实验，并多次实验，然后得出结论；（2）题中的做法，将电压表的b接点不动，只断开a接点，并改接到c接点上，此时闭合开关，流过电压表的电流方向是相反的，指针会倒转，即此时电压表正负接线柱接反；（3）根据表2数据结合串联电路的电压规律知U ac的电压应为2V，根据图丙的指针位置可知，电压表使用了大量程，可见选择量程过大了，为了读数更精确，接下来应该，断开开关，换用0-3V量程测量；（4）由串联电路中各处的电流相等可知，AC错误，B正确；由串联电路中总电压等于各分电压之和可知，D错误；故选B．（5）进行图乙实验时将电流表当成电压表并联在了ab两端时，由于电流表电阻很小，相当于导线，故L1被短路不能发光，能发光的是L2，【点睛】重点是探究串并联电路电流特点和电压特点的实验，注意电流表的量程的选择和正负接线柱要正确，多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性．．4．光敏电阻的阻值随着入射光的强弱而改变。
物理试题 第1页（共12页） 物理试题 第2页（共12页）………………○………………内………………○………………装………………○………………订………………○………………线………………○………………………………○………………外………………○………………装………………○………………订………………○………………线………………○………………… 学校：______________姓名：_____________班级：_______________考号：______________________2020年九年级中考物理仿真押题卷含答案（一）学校:________姓名：________班级：_________成绩：__________（考试时间：70分钟 试卷满分：70分）注意事项：1．本试卷共6页，四大题，20小题。
2．回答第二大题时，选出每小题答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．回答第一、三、四大题时，请用蓝、黑色水笔或圆珠笔在答题卡上作答，写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、填空题：每空2分，作图2分，共24分。
1．当下流行的“干冰烟雾菜”，加入干冰，既可以营造餐桌上上的氛围，也可保证生吃食料的冰爽口感．使用干冰，利用干冰吸热，使空气中水蒸气遇冷______形成“白雾”（填物态变化）。
2．如图所示，把重物放在平直的塑料板上，塑料板变弯曲，这个现象说明：重物的压力可以使塑料板发生弹性形变，从而对重物产生________。
3．当声音的音调或响度改变时，示波器上所显示的波形也会改变。
如图所示的是两个不同发声体A 和B在相同时间内振动发声的波形图。
其中______波形的音调低。
4．1820年，丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中有电流通过时，旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在磁场。
